一、由于設備(bei)布置或(huo)其他因(yin)素使管道(dao)系統的(de)幾何形(xing)狀受到限(xian)制(zhi)，補償(chang)能(neng)力不能(neng)滿足要求時，應在管道(dao)系統的(de)適當位置安(an)裝補償(chang)器。

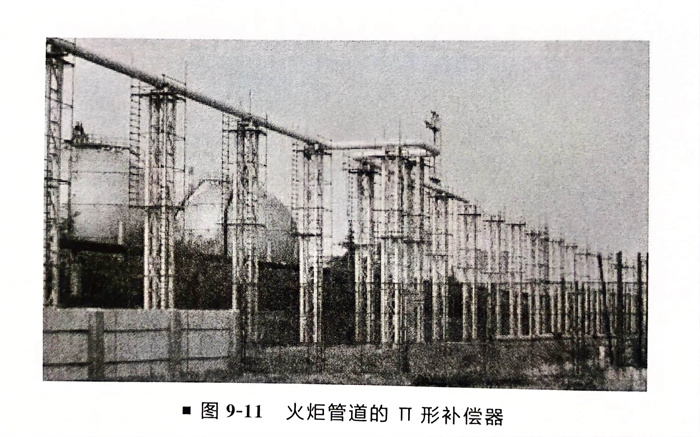

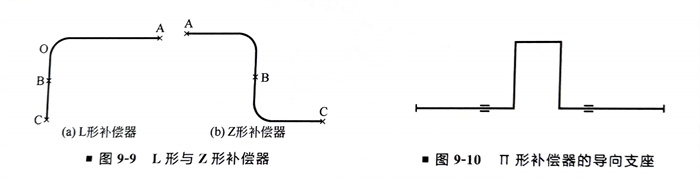

根據補(bu)(bu)償(chang)器(qi)的形成可以將其分為(wei)(wei)兩類(lei)(lei)：一(yi)類(lei)(lei)是(shi)(shi)由于(yu)工藝需要在布(bu)置管(guan)道時(shi)自(zi)然形成的彎曲管(guan)段，稱為(wei)(wei)自(zi)然補(bu)(bu)償(chang)器(qi)，如L形補(bu)(bu)償(chang)器(qi)、Z形補(bu)(bu)償(chang)器(qi)（圖9-9）、II形補(bu)(bu)償(chang)器(qi)（圖9-10、圖9-11）；另一(yi)類(lei)(lei)是(shi)(shi)專(zhuan)門設置用(yong)于(yu)吸(xi)收管(guan)道熱(re)膨脹(zhang)的彎曲管(guan)段或(huo)伸(shen)縮裝置，稱為(wei)(wei)人工補(bu)(bu)償(chang)器(qi)，如波(bo)紋式(shi)補(bu)(bu)償(chang)器(qi)、填(tian)料(liao)函式(shi)補(bu)(bu)償(chang)器(qi)等。
如自然補償的(de)(de)形(xing)式(shi)為L形(xing)，則需(xu)考慮(lv)其(qi)中較短管(guan)［圖9-9（a）中OB管(guan)段(duan)］是(shi)否(fou)有足夠的(de)(de)吸收(shou)管(guan)系(xi)熱膨脹的(de)(de)能力(li)，如OB管(guan)段(duan)的(de)(de)長(chang)度(du)不(bu)夠，則應(ying)加長(chang)至C或重新考慮(lv)管(guan)線布(bu)置，以免發(fa)生管(guan)系(xi)因(yin)彎曲過度(du)而破(po)壞。
如自然補(bu)償的形(xing)式為Z形(xing)，則不(bu)應(ying)在Z形(xing)管道中B處［圖9-9（b）］加以(yi)固(gu)定使之(zhi)成為兩個L形(xing)（AB和AC），即只需在兩端（A、C）加以(yi)固(gu)定保持(chi)Z形(xing)。
管道(dao)在自然(ran)補償(chang)時如選用立體(ti)形方式，則(ze)較平(ping)面形的補償(chang)效果更(geng)好。
二(er)、補償(chang)器的(de)選用和布置規定如下。
a. Ⅱ形(xing)補償(chang)器結(jie)構(gou)簡單、運(yun)行(xing)可靠(kao)、投資少(shao)，應優先選(xuan)用。Ⅱ形(xing)補償(chang)器宜設置在兩固(gu)定點中部，為防止管(guan)道橫向(xiang)(xiang)位移過大，應在Ⅱ形(xing)補償(chang)器兩側(ce)設置導向(xiang)(xiang)架(jia)。導向(xiang)(xiang)支(zhi)座(zuo)與Ⅱ形(xing)補償(chang)器管(guan)端的距離一(yi)般取管(guan)徑的30～40倍。
b. Ⅱ形補償器與固(gu)定點(dian)的距(ju)離不(bu)宜小(xiao)于兩固(gu)定點(dian)間距(ju)的1/3。
c. 管(guan)(guan)道布置受限制時，在設計壓力和輸送(song)介質允許(xu)的情況下可選用(yong)金(jin)屬波紋管(guan)(guan)補(bu)償器(qi)。波形式(shi)補(bu)償器(qi)補(bu)償能力大(da)、占地小，但制造較為復雜，價格高，適(shi)用(yong)于低壓大(da)直徑管(guan)(guan)道。
波(bo)(bo)紋式補(bu)(bu)償(chang)(chang)器(qi)(qi)是用3～4mm厚的金屬薄(bo)片制(zhi)成的，它利(li)用金屬本身(shen)的彈性(xing)伸縮來(lai)吸收管線的熱膨脹，每個(ge)(ge)波(bo)(bo)紋可吸收5～15mm的膨脹量。它的優點是體積小(xiao)(xiao)、結構嚴密。但是為了防(fang)止(zhi)補(bu)(bu)償(chang)(chang)器(qi)(qi)本身(shen)產生縱向彎曲，補(bu)(bu)償(chang)(chang)器(qi)(qi)不能(neng)做得(de)太長，每個(ge)(ge)補(bu)(bu)償(chang)(chang)器(qi)(qi)的波(bo)(bo)紋總數一般不得(de)超過(guo)6個(ge)(ge)。這使補(bu)(bu)償(chang)(chang)器(qi)(qi)的補(bu)(bu)償(chang)(chang)能(neng)力受(shou)到限制(zhi)。這類(lei)補(bu)(bu)償(chang)(chang)器(qi)(qi)僅用在內(nei)壓小(xiao)(xiao)于0.7MPa的管道上。
d. 布置(zhi)無(wu)約束(shu)金屬波(bo)紋(wen)管補償器應符(fu)合下列要求(qiu)。
1. 兩個固定支(zhi)座間僅能布置一(yi)個補(bu)償器。
2. 固定支座必須具有(you)足夠的強度，以承受內壓推力的作用。
3. 對管道必須進行嚴(yan)格保護(hu)，尤其是靠近補償(chang)器(qi)的(de)部位(wei)應設(she)置導向(xiang)架(jia)，第(di)一個導向(xiang)支(zhi)(zhi)架(jia)與補償(chang)器(qi)的(de)距(ju)離(li)應小于(yu)(yu)或等于(yu)(yu)4倍(bei)公(gong)(gong)稱直徑(jing)，第(di)二個導向(xiang)支(zhi)(zhi)架(jia)與第(di)一個導向(xiang)支(zhi)(zhi)架(jia)的(de)距(ju)離(li)應小于(yu)(yu)或等于(yu)(yu)14倍(bei)公(gong)(gong)稱直徑(jing)，以防(fang)止管道有彎曲和(he)徑(jing)向(xiang)偏(pian)移(yi)造成補償(chang)器(qi)的(de)破壞。
e. 布置帶(dai)約束的金屬(shu)波紋管補償器應符合應力計算的要求。
f. 套管(guan)式、球形(xing)補償(chang)器(qi)因填料容(rong)易(yi)松弛、發生(sheng)泄漏，對可燃介質(zhi)管(guan)道(dao)和有毒介質(zhi)管(guan)道(dao)嚴(yan)禁(jin)選用(yong)(yong)（采(cai)用(yong)(yong)自(zi)然(ran)沉降地基的儲罐，存(cun)在后期的沉降量，其管(guan)應采(cai)用(yong)(yong)金屬軟管(guan)）。
③. 儲(chu)罐前的(de)(de)管道當地(di)震烈度大(da)于(yu)或(huo)等于(yu)7度、有不(bu)均勻沉陷，且公稱直徑大(da)于(yu)或(huo)等于(yu)150mm時，應設(she)置(zhi)儲(chu)罐抗震用金屬(shu)軟管。金屬(shu)軟管的(de)(de)直徑不(bu)應小于(yu)儲(chu)罐進出口(kou)的(de)(de)直徑。金屬(shu)軟管應布置(zhi)在靠近儲(chu)罐壁的(de)(de)第(di)一道閥(fa)門和第(di)二道閥(fa)門之間。
