除非客(ke)戶(hu)對(dui)用(yong)于標(biao)識管(guan)道(dao)內流體和儲罐內儲存原(yuan)料的顏色另(ling)有要求，設備(bei)、管(guan)道(dao)和鋼結構外表面涂色及標(biao)志按相關的標(biao)準、規范(fan)執行。例如，GB／T 38650《管(guan)道(dao)系(xi)統安(an)全信(xin)息標(biao)記 設計原(yuan)則與要求》、SH／T 3043《石油(you)化工(gong)設備(bei)管(guan)道(dao)鋼結構表面色和標(biao)志規定》。

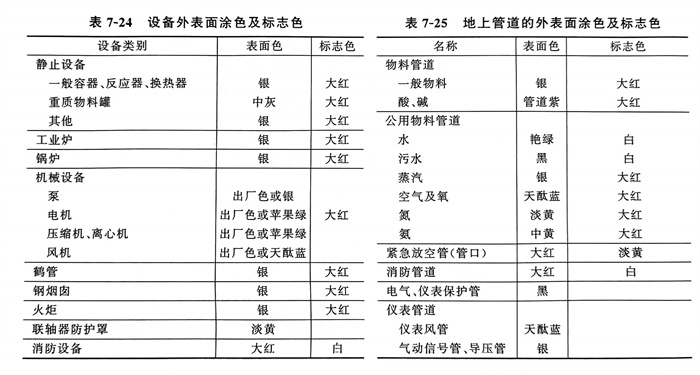

 ①. 石油和化工工程項(xiang)目，設備的(de)外表(biao)面涂色(se)及標志色(se)，可按SH／T 3043《石油化工設備管(guan)道鋼結構(gou)表(biao)面色(se)和標志規定》執行（表(biao)7-24）。

 ②. 石油(you)和化工工程(cheng)項目，地上管(guan)道(dao)的(de)外表(biao)面涂(tu)色及標志色，可按SH／T 3043《石油(you)化工設備(bei)管(guan)道(dao)鋼結(jie)構表(biao)面色和標志規(gui)定(ding)》執行(xing)（表(biao)7-25）。

 ③. 管(guan)道標(biao)志的(de)設置如下(xia)。

    a. 管道及其(qi)分(fen)支、設(she)備進出口處和跨越裝置邊(bian)界(jie)處應刷(shua)字(zi)樣(yang)和箭頭。

    b. 字(zi)樣表示應(ying)采用下列方法之一，同(tong)一裝置或單元內的字(zi)樣表示應(ying)一致：介質(zhi)(zhi)的中文(wen)名稱(cheng)；介質(zhi)(zhi)的英文(wen)名稱(cheng)、縮寫或代號(hao)；管(guan)號(hao)。

    c. 當介質為雙向(xiang)流動(dong)時，應采用(yong)雙向(xiang)箭頭表示。

 ④. 按照(zhao)SH／T3043《石油化工企業設備管道(dao)鋼結構表(biao)面(mian)(mian)色(se)和標志規(gui)定》規(gui)定，管道(dao)上的閥門、小型(xing)設備表(biao)面(mian)(mian)色(se)見表(biao)7-26。

 ⑤. 基(ji)本(ben)色(se)的(de)顏色(se)范圍和色(se)樣，在SH／T3043《石油化(hua)工企業設備管(guan)道鋼(gang)結構表(biao)面色(se)和標(biao)志(zhi)規(gui)定》中(zhong)有規(gui)定。國家(jia)標(biao)準GB7231《工業管(guan)道的(de)基(ji)本(ben)識別(bie)色(se)、識別(bie)符號和安全標(biao)識》對基(ji)本(ben)色(se)的(de)顏色(se)范圍和色(se)樣也有相關的(de)規(gui)定。

  某工程(cheng)項目(mu)涂(tu)色設計(ji)統一規定疏漏引起的設計(ji)錯誤(wu)

  圖7-11是(shi)(shi)某工程項(xiang)目相鄰區域(yu)兩個火(huo)炬塔(ta)架（150m高）的(de)(de)照片，圖7-11（a）只(zhi)是(shi)(shi)火(huo)炬管(guan)筒(tong)體(ti)涂了紅(hong)白(bai)相間(jian)航空保護色，而圖7-11（b）是(shi)(shi)火(huo)炬管(guan)筒(tong)體(ti)和火(huo)炬塔(ta)架都(dou)涂了紅(hong)白(bai)相間(jian)航空保護色。兩種(zhong)涂色方案(an)均符(fu)合國家標準規(gui)范(fan)，只(zhi)是(shi)(shi)這個項(xiang)目的(de)(de)統一(yi)規(gui)定制定方（某國內設(she)計單位負責）沒(mei)有把項(xiang)目統一(yi)規(gui)定設(she)計到(dao)位，引起同一(yi)相鄰區域(yu)不同設(she)計方負責的(de)(de)兩個火(huo)炬塔(ta)架涂色方案(an)的(de)(de)差異，造(zao)成不好(hao)的(de)(de)影響。
