為了節約成本，對于要求有耐蝕性的壓力容器，通常應用不銹鋼(gang)復合(he)板。復合鋼板是由較薄的不銹鋼與較厚的珠光體鋼復合軋制而成的雙金屬板。較厚的是珠光體鋼，滿足力學性能的要求；較薄的不銹鋼覆層可為Cr18Ni9Ti、Cr23Ni28Mo3Cu3Ti等。覆層總是接觸腐蝕介質，其厚度為板厚的10％～20％。

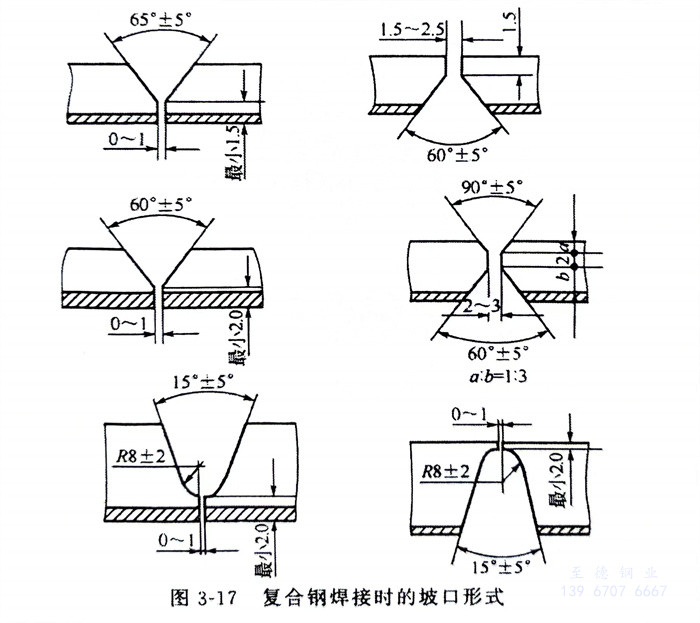

  焊(han)(han)(han)接(jie)(jie)復合鋼(gang)板，有其獨特的焊(han)(han)(han)接(jie)(jie)特點，焊(han)(han)(han)接(jie)(jie)順(shun)序可(ke)先(xian)從(cong)基(ji)(ji)體(ti)一(yi)(yi)側(ce)(ce)開始(shi)焊(han)(han)(han)接(jie)(jie)，也可(ke)先(xian)從(cong)覆(fu)層一(yi)(yi)側(ce)(ce)開始(shi)焊(han)(han)(han)接(jie)(jie)。此兩種焊(han)(han)(han)接(jie)(jie)順(shun)序各(ge)有其不同的坡口形式，如圖3-17所示。先(xian)從(cong)基(ji)(ji)體(ti)一(yi)(yi)側(ce)(ce)開始(shi)焊(han)(han)(han)接(jie)(jie)，基(ji)(ji)體(ti)焊(han)(han)(han)完之后，可(ke)以(yi)應用鏟根方式，也可(ke)以(yi)用預加(jia)工方式焊(han)(han)(han)接(jie)(jie)覆(fu)層。用同樣方法(fa)也可(ke)以(yi)先(xian)焊(han)(han)(han)覆(fu)層，但(dan)先(xian)焊(han)(han)(han)覆(fu)層的方法(fa)相對消耗不銹(xiu)鋼(gang)焊(han)(han)(han)接(jie)(jie)材料較多(duo)，成本稍高(gao)，所以(yi)通常先(xian)從(cong)基(ji)(ji)體(ti)一(yi)(yi)側(ce)(ce)開始(shi)焊(han)(han)(han)接(jie)(jie)。

  為了(le)保證復合鋼板不失(shi)去原有的綜合性能(neng)，覆(fu)層和基(ji)層要分(fen)別焊接。基(ji)體(ti)與覆(fu)層可分(fen)別選用各自適(shi)用的焊接材(cai)料焊接。

  為避(bi)免焊(han)(han)接(jie)裂(lie)紋并且使覆(fu)層(ceng)(ceng)(ceng)耐(nai)蝕性不降低(di)，必須(xu)在覆(fu)層(ceng)(ceng)(ceng)和基(ji)層(ceng)(ceng)(ceng)之間采用(yong)(yong)過(guo)渡(du)層(ceng)(ceng)(ceng)焊(han)(han)縫，同時要注意(yi)基(ji)體材(cai)料的稀釋(shi)作(zuo)用(yong)(yong)，應先用(yong)(yong)鉻、鎳含量稍高的奧(ao)氏體填充金(jin)屬來(lai)焊(han)(han)接(jie)過(guo)渡(du)焊(han)(han)縫，以防止產(chan)生硬脆組織。

  如果條件允許，復(fu)合鋼的(de)基(ji)體(ti)很薄時，也可用(yong)奧氏(shi)體(ti)填充(chong)金(jin)屬焊接復(fu)合鋼的(de)全厚(hou)度。此時，要考(kao)慮基(ji)體(ti)材料的(de)稀釋作用(yong)，選擇鉻、鎳含量較(jiao)高的(de)填充(chong)金(jin)屬。

  在壓(ya)力容器制造中，有時(shi)也(ye)遇到復(fu)合鋼(gang)與奧氏體不(bu)(bu)銹鋼(gang)焊接(jie)，這時(shi)，可(ke)以采用圖3-16所示的焊接(jie)順(shun)序，先在復(fu)合鋼(gang)的坡(po)口面上用不(bu)(bu)銹鋼(gang)焊接(jie)材(cai)料進行隔離(li)層(ceng)堆焊，然后再與不(bu)(bu)銹鋼(gang)焊接(jie)。
