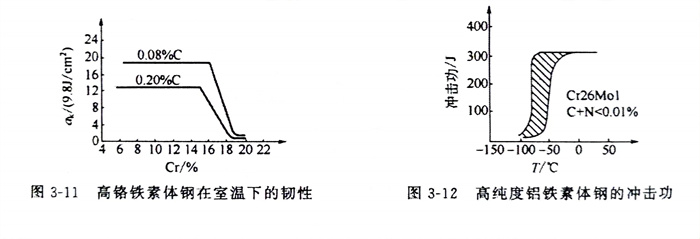

鐵素體鋼焊接時的主要問題之一，是近縫區晶粒急劇長大而引起的脆化。鐵素體鋼加熱時沒有相轉變發生，這種晶粒粗化現象也不可能通過熱處理來改善，因而會造成明顯脆化的后果。同時由于高鉻鐵素體鋼室溫下韌性很低（見圖3-11），很容易在接頭上產生裂紋。
高(gao)純度的(de)高(gao)鉻(ge)鐵素體(ti)鋼(gang)有優秀的(de)耐應力腐蝕開(kai)裂性能，而(er)且(qie)純度提(ti)高(gao)后(hou)缺口敏感性并不很大(da)，室溫(wen)及低溫(wen)下的(de)韌性顯著(zhu)提(ti)高(gao)，如圖3-12所示。因而(er)焊(han)接時的(de)裂紋傾(qing)向可(ke)顯著(zhu)降低。可(ke)見，盡量限制鋼(gang)和焊(han)縫中的(de)碳、氮(dan)等雜(za)質(zhi)含量，可(ke)以(yi)顯著(zhu)改善可(ke)焊(han)性。
