馬氏體不銹鋼同鐵素體不銹鋼和奧氏體不銹(xiu)鋼的特性不同，馬氏體不銹鋼(gang)管加熱到臨界點以上，將遵循鐵碳合金相圖轉變為奧氏體，然后快速冷卻后將從奧氏體轉變成馬氏體，從而提高其強度、硬度、耐蝕性和抗氧化性。而且因為鋼中鉻含量高，淬透性好，回火時可以在較大范圍內調整其強度和韌性，因此馬氏體不(bu)銹鋼可以作結構鋼用，也可以作工具鋼和模具鋼用。

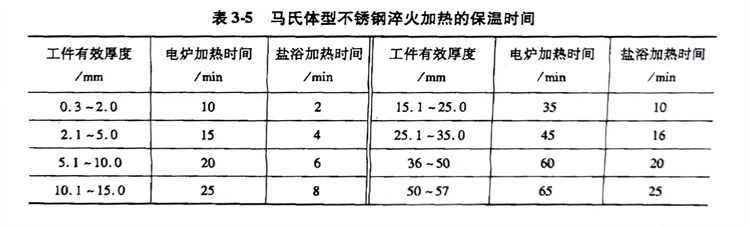

  馬氏體(ti)(ti)(ti)不(bu)銹(xiu)鋼(gang)管的(de)淬(cui)(cui)(cui)(cui)火(huo)加(jia)熱(re)(re)溫(wen)度(du)(du)對淬(cui)(cui)(cui)(cui)火(huo)后鋼(gang)的(de)硬度(du)(du)影響很(hen)大，一般(ban)來說隨(sui)加(jia)熱(re)(re)溫(wen)度(du)(du)的(de)升(sheng)高(gao)(gao)(gao)硬度(du)(du)增(zeng)加(jia)。淬(cui)(cui)(cui)(cui)火(huo)時(shi)，淬(cui)(cui)(cui)(cui)火(huo)加(jia)熱(re)(re)溫(wen)度(du)(du)升(sheng)到(dao)(dao)臨界點以(yi)上，使(shi)碳(tan)(tan)(tan)化(hua)物固溶到(dao)(dao)奧(ao)氏體(ti)(ti)(ti)中(zhong)。在(zai)升(sheng)溫(wen)使(shi)碳(tan)(tan)(tan)化(hua)物固溶時(shi)，碳(tan)(tan)(tan)擴(kuo)散速度(du)(du)較慢，為得到(dao)(dao)均勻的(de)奧(ao)氏體(ti)(ti)(ti)組織，加(jia)熱(re)(re)溫(wen)度(du)(du)一般(ban)要比臨界溫(wen)度(du)(du)高(gao)(gao)(gao)50℃以(yi)上，而且還必(bi)須有一定的(de)保(bao)溫(wen)時(shi)間(jian)，以(yi)便使(shi)碳(tan)(tan)(tan)化(hua)物充(chong)分(fen)、均勻地溶解(jie)。馬氏體(ti)(ti)(ti)不(bu)銹(xiu)鋼(gang)淬(cui)(cui)(cui)(cui)火(huo)加(jia)熱(re)(re)保(bao)溫(wen)時(shi)間(jian)見表3-5。但是加(jia)熱(re)(re)保(bao)溫(wen)時(shi)間(jian)過(guo)長、加(jia)熱(re)(re)溫(wen)度(du)(du)過(guo)高(gao)(gao)(gao)，會使(shi)馬氏體(ti)(ti)(ti)組織不(bu)均勻，殘留奧(ao)氏體(ti)(ti)(ti)組織增(zeng)多。殘留奧(ao)氏體(ti)(ti)(ti)在(zai)加(jia)工和使(shi)用時(shi)，會發生(sheng)馬氏體(ti)(ti)(ti)相變，從而造成工件(jian)的(de)尺寸發生(sheng)變化(hua)。碳(tan)(tan)(tan)含量(liang)越高(gao)(gao)(gao)，殘留奧(ao)氏體(ti)(ti)(ti)量(liang)越多。

  馬氏(shi)體不(bu)銹(xiu)鋼(gang)(gang)(gang)管是熱(re)(re)(re)(re)(re)裂(lie)紋敏感(gan)性鋼(gang)(gang)(gang)種，在(zai)低(di)溫(wen)時(shi)熱(re)(re)(re)(re)(re)導(dao)率低(di)，快(kuai)速(su)加(jia)熱(re)(re)(re)(re)(re)易產(chan)生裂(lie)紋，因此在(zai)淬火加(jia)熱(re)(re)(re)(re)(re)大斷面和碳含(han)量(liang)高(gao)的材料時(shi)應該先預(yu)熱(re)(re)(re)(re)(re)，預(yu)熱(re)(re)(re)(re)(re)溫(wen)度(du)為(wei)(wei)600～800℃，時(shi)間(jian)為(wei)(wei)1～3h，然后再快(kuai)速(su)升溫(wen)。因為(wei)(wei)高(gao)溫(wen)加(jia)熱(re)(re)(re)(re)(re)時(shi)不(bu)銹(xiu)鋼(gang)(gang)(gang)熱(re)(re)(re)(re)(re)導(dao)率變好，為(wei)(wei)減少(shao)高(gao)溫(wen)加(jia)熱(re)(re)(re)(re)(re)氧(yang)化也應在(zai)預(yu)熱(re)(re)(re)(re)(re)后迅速(su)升溫(wen)。Cr13型(xing)不(bu)銹(xiu)鋼(gang)(gang)(gang)最好進行兩次(ci)預(yu)熱(re)(re)(re)(re)(re)（第(di)一次(ci)為(wei)(wei)550～670℃，第(di)二次(ci)為(wei)(wei)750～800℃）。

  馬(ma)氏體不(bu)銹鋼管在(zai)高溫加熱(re)時，應(ying)注意(yi)防止表面脫(tuo)碳，一般(ban)應(ying)在(zai)帶有(you)保護氣氛的(de)電(dian)(dian)爐(lu)(lu)中(zhong)加熱(re)，有(you)條件的(de)情況下(xia)最好(hao)在(zai)真空電(dian)(dian)爐(lu)(lu)中(zhong)加熱(re)。淬火和回(hui)火后(hou)還要進行機(ji)械加工(gong)的(de)工(gong)件允許在(zai)鹽(yan)浴(yu)爐(lu)(lu)中(zhong)加熱(re)。

  馬氏(shi)體不銹鋼管在高溫(wen)奧氏(shi)體化溫(wen)度保溫(wen)和高溫(wen)淬火后，因鋼內(nei)存在內(nei)應力大和脆化等問題，應及(ji)時進行(xing)回火，以免產生(sheng)裂(lie)紋，并(bing)可獲得實用的綜合性(xing)能。
