一、裝置內構筑物的類型
裝置內構(gou)筑(zhu)物(wu)包(bao)括(kuo)(kuo)管架(jia)（包(bao)括(kuo)(kuo)管廊）框架(jia)、平臺梯子、放空(kong)煙囪，防火墻、管溝、圍堰等(deng)。
二(er)、構筑物布置設計的一般(ban)要(yao)求(qiu)
①. 在構(gou)架上(shang)布置設(she)備(bei)時(shi)，應(ying)結合結構(gou)設(she)計布置設(she)備(bei)的(de)支(zhi)座(zuo)梁，且應(ying)將(jiang)尺寸相同或相近(jin)的(de)設(she)備(bei)布置在同一層構(gou)架上(shang)。
②. 靠近管(guan)廓的(de)構架立柱宜與管(guan)廓立柱對齊。
③. 構(gou)架的(de)層高應符合的(de)要求：生(sheng)產(chan)過程要求設備布(bu)置(zhi)的(de)高度；設備操作和(he)檢修的(de)必要高度；管(guan)(guan)道布(bu)置(zhi)的(de)高度（包括與(yu)管(guan)(guan)廊相連管(guan)(guan)道的(de)高度）。
④. 裝置(zhi)(zhi)的(de)可(ke)燃氣體、液化烴和(he)可(ke)燃液體設備采用多層構(gou)架布(bu)(bu)置(zhi)(zhi)時，除工藝(yi)要(yao)求(qiu)外，其構(gou)架不(bu)宜(yi)超過4層（含地面層）。當工藝(yi)對設備布(bu)(bu)置(zhi)(zhi)有特殊(shu)要(yao)求(qiu)（如重力流要(yao)求(qiu)）時，構(gou)架層數不(bu)受此限。
三、框架的(de)布置設計
1. 框架的類(lei)型
框架(jia)(jia)按設(she)備布(bu)(bu)(bu)置(zhi)需要可以和管廊(lang)結合在一(yi)起布(bu)(bu)(bu)置(zhi)，如(ru)管廊(lang)下(xia)布(bu)(bu)(bu)置(zhi)機、泵(beng)，管廊(lang)的(de)管道(dao)在泵(beng)的(de)上(shang)方，管道(dao)上(shang)方第(di)(di)一(yi)層(ceng)(ceng)框架(jia)(jia)布(bu)(bu)(bu)置(zhi)高位容器(qi)(qi)，第(di)(di)二層(ceng)(ceng)布(bu)(bu)(bu)置(zhi)冷卻(que)器(qi)(qi)和換熱器(qi)(qi)，最上(shang)一(yi)層(ceng)(ceng)布(bu)(bu)(bu)置(zhi)空冷器(qi)(qi)或冷凝冷卻(que)器(qi)(qi)。框架(jia)(jia)也可以獨立布(bu)(bu)(bu)置(zhi)。根據(ju)各類設(she)備要求設(she)置(zhi)，如(ru)塔(ta)框架(jia)(jia)、反應(ying)器(qi)(qi)框架(jia)(jia)、換熱設(she)備和容器(qi)(qi)框架(jia)(jia)等。
2. 框(kuang)架的結構尺寸
框(kuang)(kuang)架(jia)(jia)的(de)(de)(de)結構尺(chi)(chi)寸，按(an)(an)設(she)(she)(she)備(bei)(bei)(bei)的(de)(de)(de)不(bu)同(tong)要(yao)求確(que)定，在管(guan)(guan)廊附近的(de)(de)(de)框(kuang)(kuang)架(jia)(jia)，其柱距(ju)(ju)與管(guan)(guan)廊柱距(ju)(ju)對(dui)齊為宜，一般(ban)為6m。框(kuang)(kuang)架(jia)(jia)跨度(du)隨架(jia)(jia)空設(she)(she)(she)備(bei)(bei)(bei)要(yao)求不(bu)同(tong)而(er)異(yi)。框(kuang)(kuang)架(jia)(jia)的(de)(de)(de)高度(du)應(ying)滿足設(she)(she)(she)備(bei)(bei)(bei)的(de)(de)(de)工藝操作、設(she)(she)(she)備(bei)(bei)(bei)的(de)(de)(de)安裝(zhuang)檢修和敷設(she)(she)(she)管(guan)(guan)道的(de)(de)(de)要(yao)求。框(kuang)(kuang)架(jia)(jia)的(de)(de)(de)層(ceng)(ceng)高。按(an)(an)最大設(she)(she)(she)備(bei)(bei)(bei)要(yao)求確(que)定，但在布置設(she)(she)(she)備(bei)(bei)(bei)時盡可能將尺(chi)(chi)寸相近似的(de)(de)(de)設(she)(she)(she)備(bei)(bei)(bei)布置在同(tong)一層(ceng)(ceng)框(kuang)(kuang)架(jia)(jia)上，而(er)且要(yao)考(kao)慮設(she)(she)(she)備(bei)(bei)(bei)支座梁的(de)(de)(de)位(wei)置，使其經(jing)濟合理。
四、平(ping)臺梯子的布置(zhi)設計
①. 在需要操作和經常維修的場所應(ying)設置平臺和梯(ti)子并按防火要求(qiu)設置安全(quan)梯(ti)。
②. 在(zai)設備和(he)(he)管道上，操作中需(xu)要維修、檢查(cha)、調(diao)(diao)節和(he)(he)觀察的(de)地方(fang)，如人孔(kong)、手孔(kong)、塔、法蘭、調(diao)(diao)節閥、安全閥、取樣點、流量(liang)孔(kong)板、液面計、工(gong)藝(yi)盲板，經常(chang)操作的(de)閥門和(he)(he)需(xu)要用(yong)機械清理的(de)管道轉彎處都(dou)應設置平臺和(he)(he)梯子。
③. 對平(ping)臺(tai)的尺寸要求
a. 一般平臺(tai)寬度不應小(xiao)(xiao)于0.8m，平臺(tai)上凈空不應小(xiao)(xiao)于2.2m。
b. 相鄰塔器的(de)平臺標高(gao)應盡(jin)量(liang)一樣，布置成聯合(he)平臺。
c. 為設(she)備(bei)人(ren)孔(kong)、手孔(kong)設(she)置的(de)(de)平臺，與人(ren)孔(kong)中心的(de)(de)距離宜為0.6～1.2m，不宜大于(yu)1.5m；與手孔(kong)的(de)(de)距離不宜大于(yu)0.8～1.4m。
d. 為設備加料口(kou)設置的平臺(tai)，距料口(kou)頂不(bu)宜大于1.0m。
e. 裝設(she)(she)在(zai)設(she)(she)備上的平臺(tai)不應(ying)妨(fang)礙設(she)(she)備的檢(jian)修，否(fou)則，應(ying)做成可(ke)拆卸(xie)式(shi)的。
f. 為立式換熱(re)器設置的平臺與上部管箱法蘭或管箱蓋的距(ju)離不宜大(da)于1.5m。
g. 為(wei)了便于檢(jian)修水(shui)箱內(nei)的管(guan)束，水(shui)箱上的平臺應是可拆卸(xie)的。
④. 梯子的設置要求
a. 廠房和(he)框架的主要梯(ti)子和(he)操作頻繁(fan)的平臺(tai)的梯(ti)子應采(cai)用斜梯(ti)。成(cheng)組(zu)布置的塔的聯合平臺(tai)，宜采(cai)用斜梯(ti)。其他場合可設(she)直梯(ti)、并應按疏散和(he)安全要求(qiu)設(she)置安全疏散梯(ti)。
b. 在(zai)設置平(ping)臺有(you)困難(nan)而(er)又需要操作(zuo)和維修的(de)(de)地方可設置直梯，如(ru)在(zai)設備(bei)上安裝的(de)(de)壓力計(ji)、溫度計(ji)，不經常打(da)開的(de)(de)手孔，液(ye)位控制器(qi)在(zai)2.0～3.5m之間，以及(ji)為地下設備(bei)設置的(de)(de)地坑深(shen)度為2.0m以上等處(chu)。
⑤. 梯子(zi)的尺寸要求
a. 斜梯(ti)的角(jiao)度一般為45°，由于條件限制也可(ke)55°，每段(duan)(duan)斜梯(ti)的高度不宜大于5m。超過5m時可(ke)設(she)梯(ti)間(jian)平臺，分(fen)段(duan)(duan)設(she)梯(ti)子(zi)。
b. 斜梯(ti)的(de)寬度不應(ying)小(xiao)于0.7m。
c. 直梯的(de)寬度宜為(wei)0.4～0.6m。
d. 設備上的直梯(ti)(ti)宜從側面通(tong)向平臺(tai)(tai)。每段(duan)直梯(ti)(ti)的高(gao)度(du)不應大于8m。超過8m時(shi)必須(xu)設梯(ti)(ti)間平臺(tai)(tai)，分段(duan)設梯(ti)(ti)子(zi)。
根據GB 4053.1-2009“單(dan)段梯(ti)(ti)及多段梯(ti)(ti)的梯(ti)(ti)高均應(ying)不(bu)大(da)于(yu)15m”結合(he)石油化工(gong)裝置的特點，規定作為操作梯(ti)(ti)每段梯(ti)(ti)子的高度不(bu)宜大(da)于(yu)10m；作為安全疏散梯(ti)(ti)的每段梯(ti)(ti)子的高度可(ke)大(da)于(yu)10m，但不(bu)應(ying)大(da)于(yu)15m。
⑥. 超(chao)過(guo)2m的直梯應設安全護籠(long)。
⑦. 平(ping)臺的(de)防(fang)護(hu)(hu)欄桿(gan)(gan)高度為1m，20m以上平(ping)臺的(de)防(fang)護(hu)(hu)欄桿(gan)(gan)高度一般為1.2m。防(fang)護(hu)(hu)欄桿(gan)(gan)為固(gu)定式設(she)施。對于(yu)影(ying)響檢(jian)修的(de)欄桿(gan)(gan)，應采用(yong)可拆卸式的(de)。
⑧. 根據GB50160防火規(gui)范要(yao)求，甲(jia)、乙、丙類(lei)塔區聯合平臺(tai)(tai)以(yi)及其(qi)他工(gong)藝設備和(he)大(da)(da)型容(rong)器或容(rong)器組的(de)(de)平臺(tai)(tai)，均應(ying)設置不(bu)少于(yu)兩(liang)個(ge)通(tong)往地面的(de)(de)梯子，作為(wei)安全(quan)出口，各安全(quan)口的(de)(de)距離不(bu)應(ying)大(da)(da)于(yu)25m。但對(dui)不(bu)大(da)(da)于(yu)8m的(de)(de)甲(jia)類(lei)平臺(tai)(tai)和(he)長度不(bu)大(da)(da)于(yu)15m的(de)(de)乙、丙類(lei)平臺(tai)(tai)可(ke)只(zhi)設一個(ge)梯子，相鄰的(de)(de)框架、平臺(tai)(tai)宜根據安全(quan)疏散的(de)(de)需要(yao)用走(zou)橋(qiao)連(lian)通(tong)。
⑨. 根據GB50160防火規范(fan)要求：進、出裝置的(de)(de)可燃氣體(ti)、液化烴和(he)可燃液體(ti)的(de)(de)管道，在裝置的(de)(de)邊界處應(ying)設(she)隔斷閥和(he)8字(zi)盲板，在隔斷閥處應(ying)設(she)平臺，長度等(deng)于或(huo)大于8m的(de)(de)平臺應(ying)在兩個方向設(she)梯(ti)子(zi)。
⑩. 平臺荷(he)重一(yi)般(ban)為(wei)200kgf／㎡，對(dui)于(yu)供檢修用(yong)的平臺一(yi)般(ban)按400k0kgf/㎡均布載(zai)荷(he)設計。對(dui)于(yu)大型設備應按其最大部件荷(he)重與土建(jian)專(zhuan)業商定。
五、梯(ti)子、平臺、活動梯(ti)子平臺的設計(ji)部(bu)位

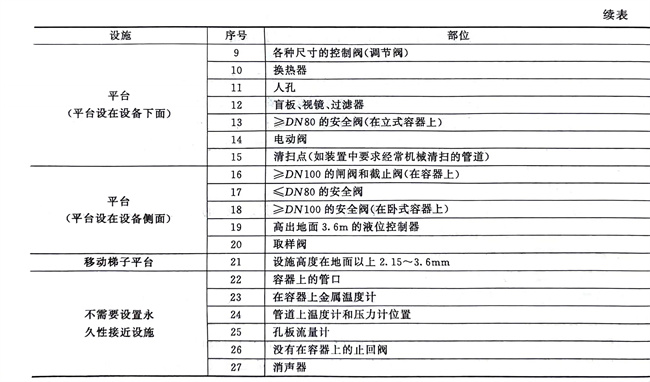

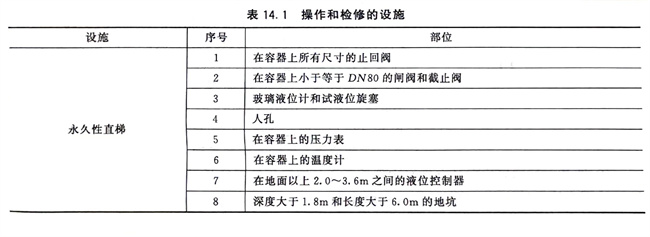

操(cao)作(zuo)、檢修用梯子、平(ping)臺、活動梯子平(ping)臺的設(she)計部(bu)位見(jian)表14.1。
六、放(fang)空煙囪的布(bu)置設(she)計
①. 可燃(ran)氣(qi)體及有害氣(qi)體的排(pai)放要(yao)求和(he)高度(du)，應符合(he)現(xian)行GB 16297《大氣(qi)污(wu)染綜合(he)排(pai)放標準》、GB 50160《石油化工企業設計防火規(gui)范》或(huo)項(xiang)目建設所在國家或(huo)地區的規(gui)范要(yao)求。
②. 放(fang)空用煙囪應(ying)設置(zhi)在裝置(zhi)的一端或(huo)邊緣地區(qu)，且(qie)位(wei)于(yu)裝置(zhi)常年最小頻率風向的上風側。
③. 放空(kong)用煙(yan)囪與周(zhou)圍(wei)平臺的位置關(guan)系應(ying)符合下列(lie)要求：

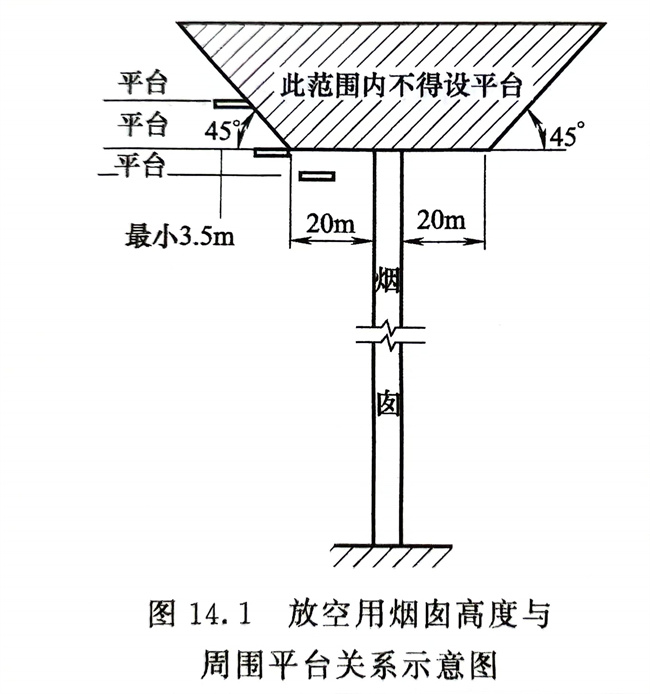

a. 如在煙囪頂部外緣水平方向(xiang)20m范圍內(nei)布置平臺，煙囪頂部至少(shao)高(gao)出(chu)平臺3.5m，如圖14.1所示，如平臺上還有操作(zuo)室，煙囪應高(gao)出(chu)操作(zuo)室的屋頂2m。
b. 如在煙(yan)囪頂(ding)部外(wai)緣算起水平方向20m以外(wai)布置平臺，平臺應按圖(tu)14.1的要(yao)求設(she)置。
