一、靜電接(jie)地的(de)概念

  靜電是指工(gong)業(ye)靜電，即生(sheng)產、儲運(yun)過(guo)程中在物料、裝置、人體、器(qi)材(cai)和構(gou)筑物上產生(sheng)和積累起來(lai)的靜電，雷(lei)電不屬(shu)于(yu)工(gong)業(ye)靜電范疇。

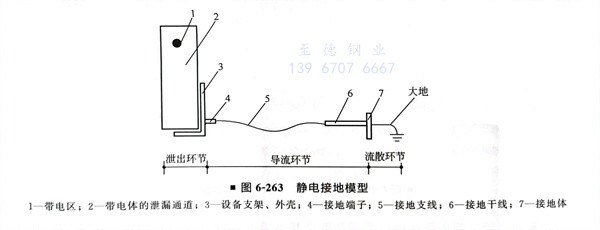

  靜電接地(di)系統可用一個簡單的模型來(lai)說明，如圖6-263所示。

二、管廊(lang)的(de)靜(jing)電接地(di)

  ①. 管(guan)(guan)廊上(shang)的(de)(de)管(guan)(guan)道(dao)靜電接(jie)(jie)地是通過接(jie)(jie)在管(guan)(guan)道(dao)上(shang)的(de)(de)接(jie)(jie)地銅(tong)線接(jie)(jie)至(zhi)管(guan)(guan)廊柱或梁上(shang)的(de)(de)接(jie)(jie)地端(duan)子(zi)，再接(jie)(jie)至(zhi)接(jie)(jie)地干線來完成的(de)(de)，為達到迅(xun)速導走靜電的(de)(de)目的(de)(de)，管(guan)(guan)廊上(shang)凡需靜電接(jie)(jie)地的(de)(de)管(guan)(guan)子(zi)都(dou)應直接(jie)(jie)在管(guan)(guan)子(zi)上(shang)焊接(jie)(jie)線板（圖(tu)6-264）。

  ②. 管廊上管道靜(jing)電接(jie)(jie)地(di)(di)(di)(di)點，必須與(yu)靜(jing)電接(jie)(jie)地(di)(di)(di)(di)總(zong)線（或(huo)接(jie)(jie)地(di)(di)(di)(di)極）相(xiang)連，因(yin)此(ci)相(xiang)應在此(ci)位置上的柱或(huo)梁(liang)要設接(jie)(jie)地(di)(di)(di)(di)端(duan)子，需靜(jing)電接(jie)(jie)地(di)(di)(di)(di)的管道要加焊接(jie)(jie)地(di)(di)(di)(di)板。

三、工藝裝置內的靜(jing)電接地

 ①. 工藝裝置內管(guan)(guan)道的(de)靜電接(jie)地(di)(di)主要通過設(she)備的(de)靜電接(jie)地(di)(di)來實現，設(she)備的(de)靜電接(jie)地(di)(di)板由設(she)備專(zhuan)業(ye)設(she)計。管(guan)(guan)道專(zhuan)業(ye)在管(guan)(guan)口方(fang)位圖上表示，并向電氣(qi)專(zhuan)業(ye)提供設(she)備布置圖。

 ②. 廠(chang)內管線進入工藝裝置或建筑(zhu)物按防雷設計(ji)要求(qiu)(qiu)均有(you)接地，已滿足靜電接地要求(qiu)(qiu)。

   a. 廠內(nei)管(guan)(guan)線(xian)帶(dai)的(de)(de)靜電接(jie)地(di)一(yi)般要(yao)單獨(du)設計，要(yao)引起重(zhong)視以免漏項。管(guan)(guan)線(xian)接(jie)地(di)點大致在(zai)三個地(di)方(fang)(fang)要(yao)注(zhu)意(yi)：接(jie)入(ru)泵過濾器、緩沖器等設備處是靜電量的(de)(de)變化所在(zai)，也(ye)是接(jie)地(di)方(fang)(fang)便處；管(guan)(guan)線(xian)的(de)(de)分岔處一(yi)般考慮為接(jie)地(di)點；平行的(de)(de)管(guan)(guan)線(xian)直管(guan)(guan)段一(yi)般80～100m的(de)(de)間隔(ge)處支(zhi)架上設有管(guan)(guan)線(xian)支(zhi)座(zuo)，也(ye)是方(fang)(fang)便的(de)(de)接(jie)地(di)點。

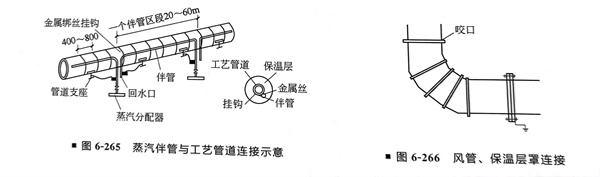

   b. 當有蒸汽伴(ban)管時，與其工藝管道的(de)連接可(ke)參見(jian)圖6-265。

   c. 常規的做法參見圖6-266。

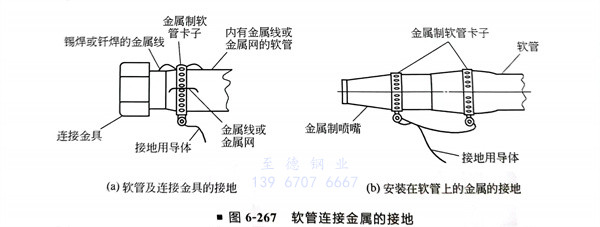

   d. 強(qiang)調非導體(ti)管段上的(de)金(jin)屬(shu)件必(bi)須接(jie)地，尤其中間(jian)的(de)金(jin)屬(shu)接(jie)頭不要遺(yi)忘(wang)，以(yi)防造成靜電積聚(ju)。對軟管上金(jin)屬(shu)的(de)接(jie)地參見圖6-267。

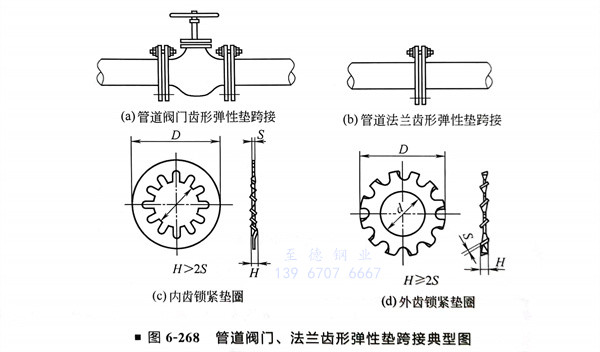

 ③. 管道通過(guo)法(fa)(fa)(fa)蘭連(lian)(lian)接(jie)、焊接(jie)和螺(luo)紋連(lian)(lian)接(jie)等(deng)方(fang)式(shi)與設(she)備相連(lian)(lian)，對于(yu)法(fa)(fa)(fa)蘭連(lian)(lian)接(jie)，一(yi)般(ban)情況下是法(fa)(fa)(fa)蘭通過(guo)螺(luo)栓、螺(luo)母的(de)連(lian)(lian)接(jie)可將(jiang)靜電(dian)導走，并(bing)不(bu)需要另外進行(xing)法(fa)(fa)(fa)蘭跨(kua)接(jie)線設(she)計。在(zai)螺(luo)栓連(lian)(lian)接(jie)處，如果導電(dian)效果不(bu)良(liang)時，可在(zai)法(fa)(fa)(fa)蘭螺(luo)栓上增設(she)金屬齒(chi)形墊的(de)方(fang)法(fa)(fa)(fa)加以解決（圖6-268）。

 ④. 當工藝物料(liao)有(you)特(te)殊要(yao)求或法(fa)蘭連(lian)接(jie)(jie)(jie)的管(guan)道系統為(wei)絕緣狀態(tai)，法(fa)蘭的跨(kua)(kua)接(jie)(jie)(jie)線就要(yao)進行(xing)設(she)計(ji)，以確保靜電能迅速(su)通過法(fa)蘭跨(kua)(kua)接(jie)(jie)(jie)線傳導至設(she)備(bei)接(jie)(jie)(jie)地板導走。對于管(guan)道與設(she)備(bei)管(guan)口(kou)相連(lian)處的法(fa)蘭跨(kua)(kua)接(jie)(jie)(jie)，由于其管(guan)口(kou)一(yi)般沒(mei)有(you)接(jie)(jie)(jie)地板，管(guan)口(kou)端跨(kua)(kua)接(jie)(jie)(jie)線纏(chan)在螺栓(shuan)上(shang)用(yong)螺母壓緊，必要(yao)時加用(yong)金屬齒形墊(dian)。

 ⑤. 有的工程公司，管(guan)道(dao)法蘭跨(kua)(kua)接線設計管(guan)道(dao)專業僅出設計說明，發標準圖和統計接地板(ban)和跨(kua)(kua)接線材料。

四(si)、法蘭跨接線(xian)設計

法蘭跨接(jie)線連接(jie)方(fang)式很(hen)多，本節只推(tui)薦其中兩種常規跨接(jie)方(fang)式和一種特殊跨接(jie)方(fang)式。

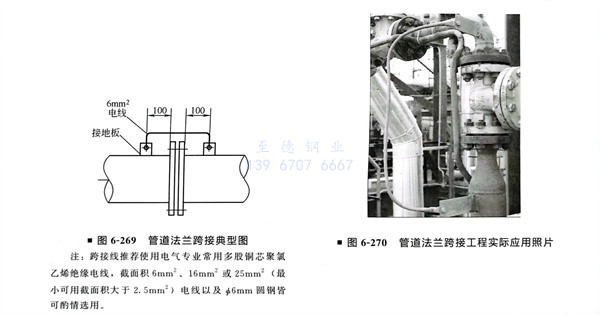

①. 法蘭(lan)跨接(jie)方式如圖(tu)6-269、圖(tu)6-270所示。

  注：跨接線(xian)推(tui)薦使用電(dian)氣專業(ye)常用多(duo)股(gu)銅(tong)芯(xin)聚氯乙烯絕(jue)緣電(dian)線(xian)，截面(mian)(mian)積(ji)6m㎡16m㎡或25m㎡（最小可(ke)用截面(mian)(mian)積(ji)大于2.5m㎡）電(dian)線(xian)以及(ji)Φ6mm圓鋼(gang)皆(jie)可(ke)酌(zhuo)情選用。

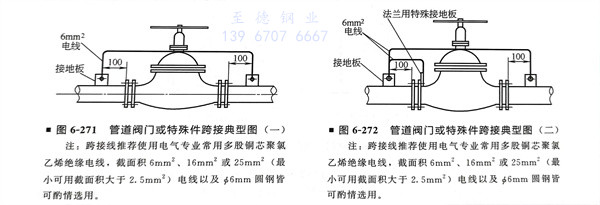

 ②. 閥(fa)門或特殊(shu)件跨接(jie)如(ru)圖6-271所(suo)示。

 ③. 當業主有特殊(shu)(shu)要(yao)求(qiu)時(shi)或(huo)工藝特別強調(diao)的狀(zhuang)況下，可以(yi)考慮另(ling)一種跨接方式，即特殊(shu)(shu)物料的閥門或(huo)特殊(shu)(shu)件跨接，如圖6-272所示。

    注：跨接線推薦使用電氣專業常用多股銅芯聚氯乙烯絕緣電線，截面積m㎡16m㎡或25m²（最m㎡)電線以及46mm圓鋼皆小可用截面積大于2.5mm可酌情選用。

    注：跨接(jie)線(xian)推薦使用(yong)電氣專業(ye)常用(yong)多股銅芯聚氯乙烯絕(jue)緣電線(xian)，截(jie)面積6m16m㎡或25m㎡（最小可(ke)(ke)用(yong)截(jie)面積大于2.5m㎡）電線(xian)以(yi)及6mm 圓鋼皆可(ke)(ke)酌情(qing)選用(yong)。
