一(yi)、軟管站的概(gai)念
為吹掃、清(qing)潔、置換和(he)(he)維(wei)修等需要而(er)設置的軟管(guan)(guan)站，一(yi)般(ban)由(you)管(guan)(guan)道、閥門和(he)(he)軟管(guan)(guan)及(ji)其接頭組成。使用介(jie)質(zhi)通常為清(qing)潔水、蒸汽、氮氣和(he)(he)壓縮空氣。根據需要，大多選(xuan)用上(shang)述1～4種介(jie)質(zhi)的管(guan)(guan)線組成。
二(er)、軟管站的位置
①. 在(zai)裝置內的(de)(de)(de)軟(ruan)(ruan)管(guan)站通常選用(yong)15～20m長的(de)(de)(de)軟(ruan)(ruan)管(guan)。軟(ruan)(ruan)管(guan)站的(de)(de)(de)位置不應影響正常通行、操(cao)作和維修。如(ru)設在(zai)管(guan)廊的(de)(de)(de)柱旁(pang)、靠近(jin)平臺(tai)的(de)(de)(de)欄(lan)桿處、塔(ta)壁旁(pang)邊等(deng)。
②. 在塔附近，軟管站可(ke)設置(zhi)在地面和所(suo)有人孔的操作(zuo)平臺上。
③. 在爐(lu)子附近，軟管站的(de)設計要(yao)(yao)(yao)(yao)求：圓筒爐(lu)，設在地(di)面(mian)(mian)上和(he)主要(yao)(yao)(yao)(yao)操作(zuo)平臺上；箱式(shi)(shi)爐(lu)，設在地(di)面(mian)(mian)上和(he)主要(yao)(yao)(yao)(yao)操作(zuo)平臺的(de)一(yi)端；多室的(de)箱式(shi)(shi)爐(lu)，設在地(di)面(mian)(mian)上和(he)主要(yao)(yao)(yao)(yao)操作(zuo)平臺的(de)一(yi)端。
④. 換熱(re)器和(he)泵區，應(ying)設在地面(mian)上靠近柱子處。
⑤. 在框架(jia)上，軟管(guan)站可設置在每層(ceng)樓面上（或(huo)根據工藝的要求）。
⑥. 界區外(wai)軟管站(zhan)的位置(zhi)應設在需要的地方，如泵(beng)房、汽車裝車站(zhan)或(huo)火車裝車站(zhan)、界外(wai)管道的吹掃(sao)口(kou)、置(zhi)換(huan)接口(kou)附近，必(bi)要時可設在物(wu)料管道低點排凈口(kou)處(chu)。
三、軟管(guan)站管(guan)道布置設(she)計(ji)的(de)一(yi)般要求
①. 軟管(guan)(guan)站的(de)各類管(guan)(guan)道宜從管(guan)(guan)廊上總管(guan)(guan)的(de)頂部引(yin)出。

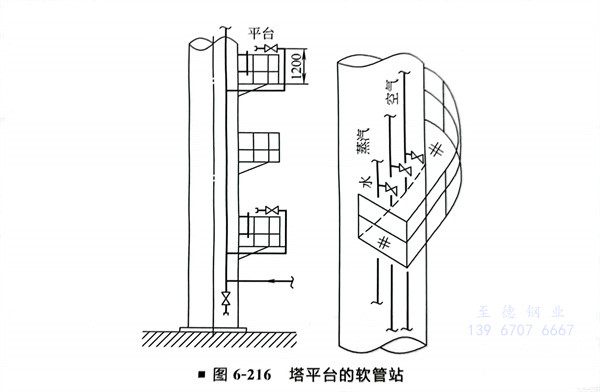

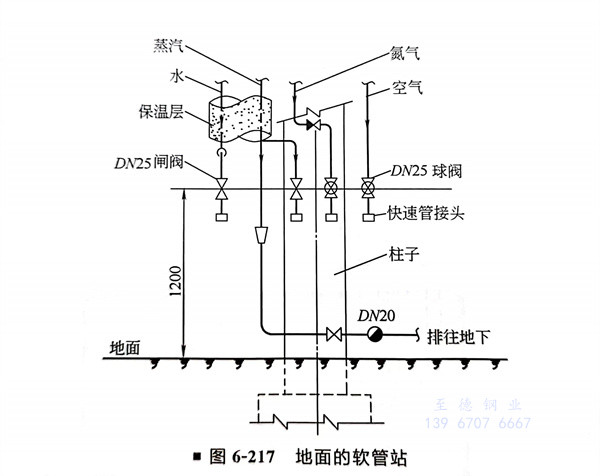

②. 軟管(guan)站(zhan)(zhan)的(de)切斷閥宜(yi)設(she)在操作平(ping)臺或地面以(yi)上1.2m的(de)高(gao)(gao)度（圖(tu)6-216、圖(tu)6-217）。如軟管(guan)站(zhan)(zhan)高(gao)(gao)于管(guan)廊上的(de)總管(guan)時，可參照(zhao)塔平(ping)臺的(de)軟管(guan)站(zhan)(zhan)布置(zhi)閥門。
③. 立式容(rong)器的軟管(guan)站宜(yi)布置在(zai)立式容(rong)器及其(qi)平(ping)臺之間的空隙內，其(qi)軟管(guan)接(jie)頭應(ying)向下安裝(zhuang)，若條件允許可水平(ping)安裝(zhuang)，但(dan)軟管(guan)連接(jie)管(guan)不(bu)得妨礙人孔蓋的開啟。
④. 軟管站的管道(dao)一般均為(wei)DN25，特殊要求除外。管子、管件、閥門等材(cai)料(liao)選用應符(fu)合管道(dao)等級規定。與軟管相連(lian)接(jie)宜采用快速管接(jie)頭(tou)，各介質(zhi)管道(dao)所用接(jie)頭(tou)的形式或規格宜有所區別。

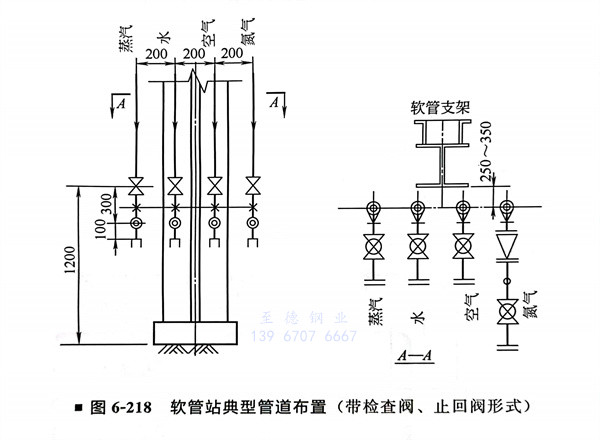

⑤. 如(ru)果工(gong)藝或項目有要(yao)求，在某些介質的切斷閥前加裝(zhuang)止回閥。止回閥應安裝(zhuang)在水(shui)平管道(dao)上（見圖(tu)6-218中氮氣管線(xian)）。
⑥. 在寒冷(leng)地區為了防(fang)凍(dong)，宜將水(shui)管(guan)與蒸汽(qi)管(guan)一起保(bao)溫(wen)，使蒸汽(qi)管(guan)起到(dao)伴管(guan)的作用，但(dan)兩管(guan)之間(jian)應保(bao)持適當(dang)間(jian)距，使水(shui)管(guan)不(bu)凍(dong)結也不(bu)過(guo)熱即(ji)可。

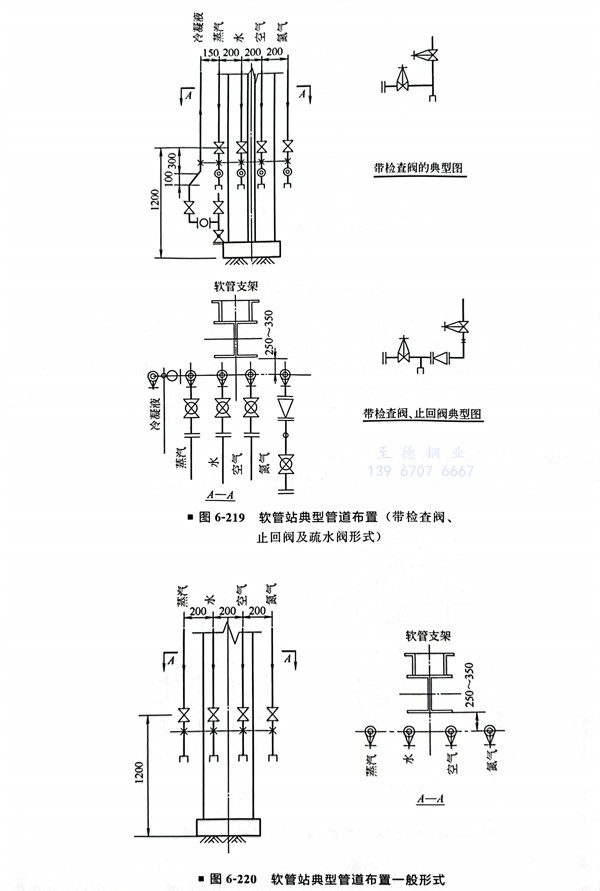

⑦. 布(bu)(bu)置位置低于蒸(zheng)汽(qi)總(zong)管的(de)軟(ruan)管站(zhan)的(de)蒸(zheng)汽(qi)管，當項(xiang)目有(you)要求，可在其切斷(duan)閥前設疏水閥組(zu)，隨(sui)時排(pai)放冷(leng)(leng)凝液，如圖6-219所示（如工藝要求回收(shou)蒸(zheng)汽(qi)冷(leng)(leng)凝液，即將疏水閥組(zu)后管線引回蒸(zheng)汽(qi)冷(leng)(leng)凝液總(zong)管）。布(bu)(bu)置高于蒸(zheng)汽(qi)總(zong)管的(de)軟(ruan)管站(zhan)的(de)蒸(zheng)汽(qi)管不需設疏水閥組(zu)。
四(si)、常用軟(ruan)管站形式的(de)典(dian)型圖(tu)工程實(shi)例
大、中型乙烯(xi)工程常用軟管站的幾種形式參見(jian)圖(tu)6-218～圖(tu)6-220。
