一(yi)、汽車(che)槽車(che)裝卸(xie)站管(guan)道布置設計的一(yi)般要(yao)求(qiu)
1. 裝(zhuang)卸站總(zong)管的布置
①. 裝卸(xie)站總管(guan)布置與汽(qi)車槽(cao)車的形式有關。槽(cao)車的裝卸(xie)口在頂部時，宜采用高架布置管(guan)道(dao)(dao)；裝卸(xie)口在車的低位時，宜采用低架布置管(guan)道(dao)(dao)。
②. 鶴管(guan)閥(fa)(fa)門(men)設(she)在(zai)地面或(huo)裝卸臺上(shang)，應方便操作(zuo)，不阻(zu)礙(ai)通道(dao)。對易(yi)燃(ran)(ran)可燃(ran)(ran)物料管(guan)道(dao)，如果(guo)PID圖(tu)上(shang)有(you)要求，應將切斷閥(fa)(fa)安裝在(zai)距裝卸臺10m以外的易(yi)接近處。
2. 鶴管的布置
①. 鶴管種類很(hen)多，有(you)固定式(shi)、氣(qi)動升降式(shi)、重錘擺(bai)動式(shi)、萬向式(shi)等，能適(shi)應各種情況，設計時可(ke)視具體的裝卸(xie)要(yao)求選用產品。
②. 在敞開式(shi)裝車(che)時，選用(yong)液下裝車(che)鶴管，以減少液體的(de)飛濺。
③. 不允許(xu)放(fang)空的介(jie)質應采用密閉(bi)裝車，鶴管(guan)(guan)(guan)(guan)的氣(qi)相(xiang)管(guan)(guan)(guan)(guan)應與儲罐氣(qi)相(xiang)管(guan)(guan)(guan)(guan)道相(xiang)連，將排(pai)放(fang)氣(qi)排(pai)入儲罐。該(gai)氣(qi)相(xiang)管(guan)(guan)(guan)(guan)避免(mian)出(chu)(chu)現下凹(ao)袋形(xing)(xing)，以防(fang)凝液(ye)聚集。當(dang)配管(guan)(guan)(guan)(guan)不可(ke)避免(mian)出(chu)(chu)現下凹(ao)袋形(xing)(xing)時(shi)，則必(bi)須(xu)在袋形(xing)(xing)最(zui)低點處(chu)設集液(ye)包(bao)及排(pai)液(ye)管(guan)(guan)(guan)(guan)，并按工藝要(yao)求收集處(chu)理，或對集液(ye)包(bao)局(ju)部(bu)伴熱(re)，使(shi)凝液(ye)蒸發，避免(mian)產生液(ye)封現象。無毒害、非(fei)易(yi)燃易(yi)爆的物料裝車時(shi)，可(ke)將放(fang)空管(guan)(guan)(guan)(guan)引出(chu)(chu)頂棚排(pai)放(fang)。
④. 當(dang)采用上卸(xie)方式卸(xie)車時(shi)，一(yi)般是(shi)將壓縮氣體通(tong)入(ru)槽(cao)車，用氣相加壓法將物料通(tong)過鶴管壓入(ru)儲罐中。
3. 其他
①. 裝卸站應設軟管(guan)站，操作范圍(wei)以(yi)軟管(guan)長(chang)15m為半徑，用(yong)于吹(chui)掃、沖(chong)洗(xi)、維(wei)修和(he)防(fang)護。
②. 在裝卸酸(suan)、堿(jian)、氨等(deng)介質的區域(yu)，應在適當位置(zhi)設置(zhi)洗眼(yan)器和安(an)全淋浴。
③. 對于輸送(song)過程(cheng)中易產生靜(jing)電的(de)易燃易爆介質管(guan)道(dao)，應有完善的(de)防靜(jing)電措施（如法蘭(lan)之間設(she)導電金屬跨(kua)接措施，管(guan)道(dao)系統及(ji)設(she)備的(de)靜(jing)電接地等）。
④. 對于高寒地區(qu)，要(yao)注意采用(yong)正(zheng)確(que)的防凍(dong)措施。
⑤. 裝車(che)計(ji)(ji)量，可選用流(liu)量計(ji)(ji)就地(di)計(ji)(ji)量或用地(di)中衡稱量。流(liu)量計(ji)(ji)應布置在槽(cao)車(che)進(jin)出不會碰撞的地(di)方。設(she)防火堤者，流(liu)量計(ji)(ji)應布置在圍堤之外。
二、汽車槽(cao)車裝卸站管道布(bu)置設計工程(cheng)實例

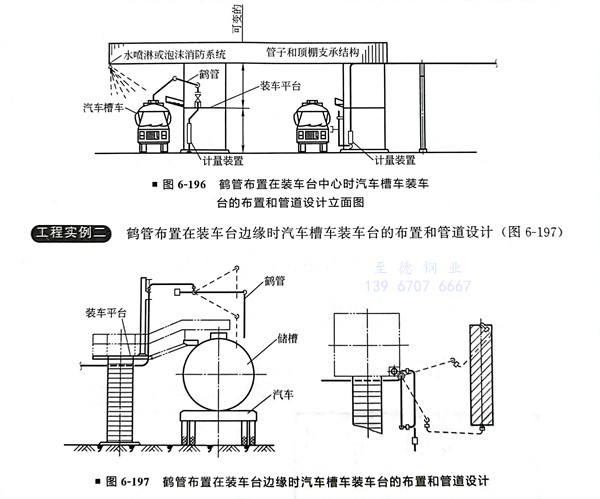

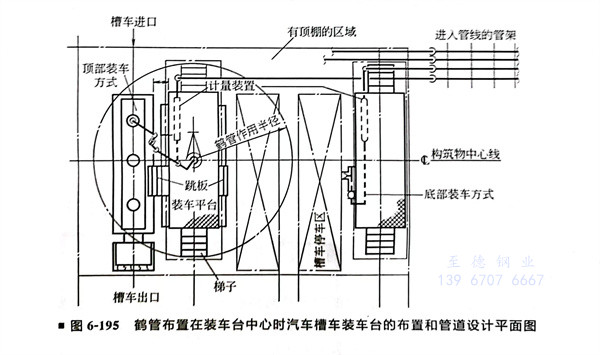

鶴管(guan)布置在裝車(che)臺(tai)中(zhong)心時汽車(che)槽(cao)車(che)裝車(che)臺(tai)的(de)布置和管(guan)道(dao)設計(ji)（圖(tu)6-195、圖(tu)6-196）
鶴管布(bu)置在裝(zhuang)車(che)臺邊(bian)緣時汽(qi)車(che)槽車(che)裝(zhuang)車(che)臺的布(bu)置和(he)管道設計（圖6-197）
