①. 換熱器用不銹鋼管道布置應注意冷熱物流的流向，一般冷流自下而上，熱流由上而下。

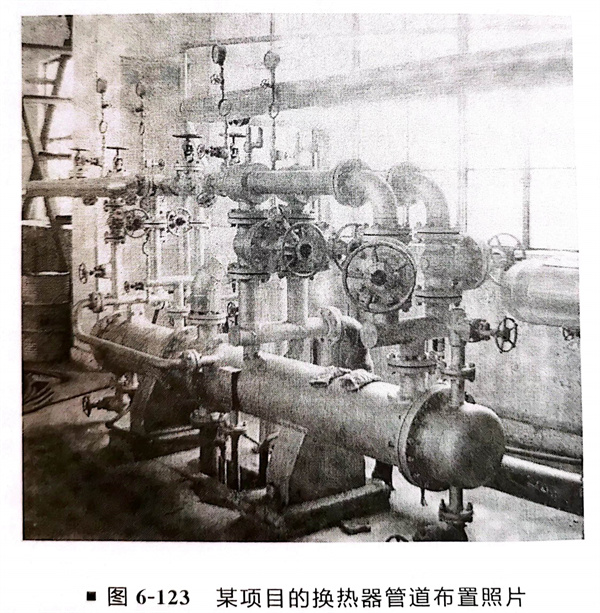

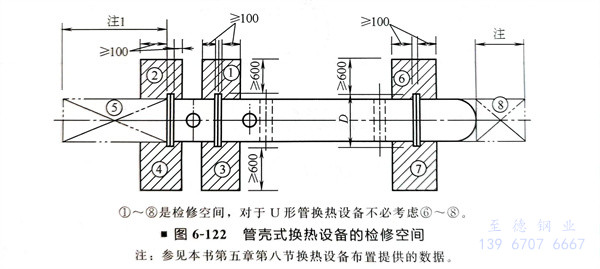

 ②. 不銹鋼管道布置應方便操作，并不妨礙設備的檢修（圖6-122、圖6-123）。

   a. 不銹鋼管(guan)道布(bu)置不影響設備的(de)抽芯(xin)（管(guan)束和內管(guan)）。

   b. 不銹鋼管道和閥(fa)門的布置，不應妨礙設備的法蘭和閥門自身法蘭的拆卸或安裝。在圖6-122所示范圍內不宜布置管道或閥門。

 ③. 不銹鋼換熱器的基礎標(biao)高(gao)，應(ying)滿足(zu)其下(xia)部排(pai)液管距地面(mian)或(huo)平臺面(mian)不小于(yu)150mm。

 ④. 不銹(xiu)鋼換熱(re)器的(de)管道，盡(jin)量(liang)減少(shao)高點(dian)和(he)(he)低(di)點(dian)，避免(mian)中(zhong)途出現(xian)“氣袋(dai)”或“液袋(dai)”，并設高點(dian)放(fang)(fang)空，低(di)點(dian)放(fang)(fang)凈；在換熱(re)設備區域內應盡(jin)量(liang)避免(mian)管道交(jiao)叉(cha)和(he)(he)繞行；盡(jin)量(liang)減少(shao)管道架空的(de)層數，一般為(wei)2～3層。

 ⑤. 兩(liang)(liang)(liang)臺或兩(liang)(liang)(liang)臺以上并聯(lian)的(de)換熱(re)設備(bei)(bei)入(ru)口管道(dao)應對(dui)稱布置(zhi)，對(dui)氣(qi)液兩(liang)(liang)(liang)相(xiang)流換熱(re)設備(bei)(bei)則必須對(dui)稱布置(zhi)，才(cai)能達到(dao)良好(hao)的(de)傳(chuan)熱(re)效果。

 ⑥. 不銹鋼(gang)換熱器的進(jin)出口管道上測量儀表，應靠近操(cao)作通道及(ji)易于觀測和(he)檢修(xiu)的地方安裝(zhuang)。

 ⑦. 與換熱(re)器(qi)相接的易凝(ning)介質的管(guan)道(dao)或含有固體顆粒的管(guan)道(dao)副(fu)線(xian)，其切斷閥應(ying)設在水平管(guan)道(dao)上，并(bing)應(ying)防止形(xing)成死角積(ji)液。

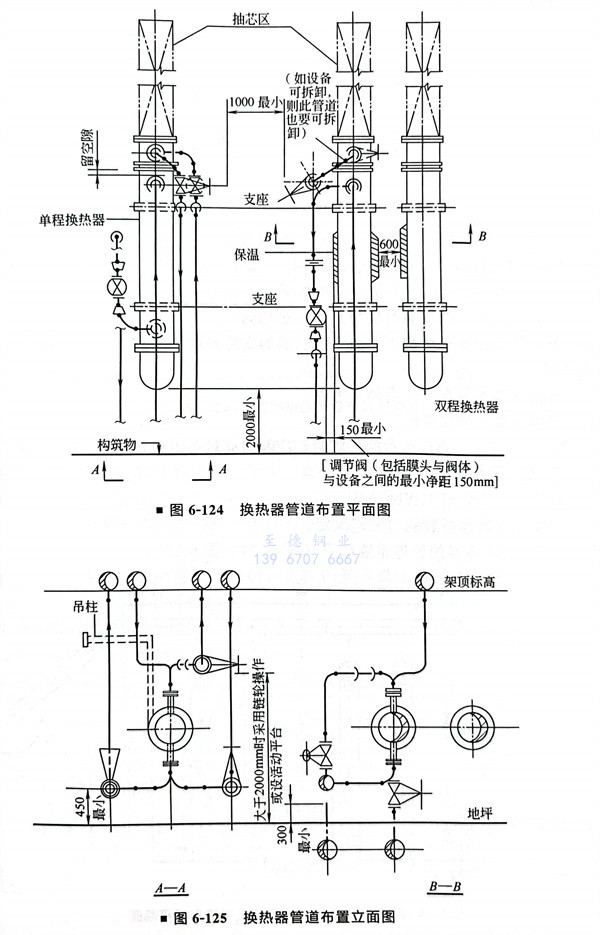

 ⑧. 在寒冷(leng)地區，室外的換熱器(qi)的上水(shui)管道與下水(shui)管道應設置排液閥和防凍連通管。不(bu)銹鋼換熱器(qi)管道布(bu)置如圖6-124、圖6-125所(suo)示(shi)。

 ⑨. 成組(zu)(zu)布(bu)(bu)置(zhi)的換(huan)熱器區域內，可(ke)在(zai)地(di)面或平(ping)臺面上敷設管(guan)道，但不(bu)應(ying)(ying)(ying)妨礙通行(xing)和操(cao)作；調節閥(fa)組(zu)(zu)宜平(ping)行(xing)于設備布(bu)(bu)置(zhi)；成組(zu)(zu)布(bu)(bu)置(zhi)的換(huan)熱器之間(jian)管(guan)道布(bu)(bu)置(zhi)的凈距應(ying)(ying)(ying)大于或等于650mm；大于2000mm時采用鏈(lian)輪操(cao)作并聯多組(zu)(zu)換(huan)熱設備的進出口管(guan)道應(ying)(ying)(ying)對稱布(bu)(bu)置(zhi)。

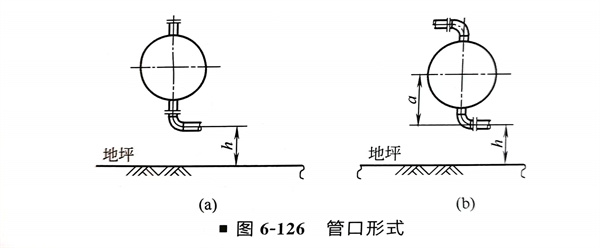

 ⑩. 可(ke)根據管(guan)道布置的要求來確定管(guan)口的形式(shi)。管(guan)口可(ke)以水平、垂直或任意角度(du)，也(ye)可(ke)在(zai)管(guan)口法蘭前用(yong)彎頭代替直管(guan)（圖6-126）。

  a. 一般情況下，通常(chang)采用圖(tu)6-126（a）所示形式。

  b. 當(dang)管(guan)道口(kou)徑比較大，可能需要增(zeng)加換熱器的安裝高度(du)。當(dang)對安裝高度(du)有限(xian)制時，采用圖6-126（b）所示形式(shi)。這種情況發生如下。

    i. 當希望換熱器的安裝高度與其他(ta)換熱相同(tong)時。

    ii. 當換熱器放(fang)置在結構下，由(you)于換熱器的安裝高(gao)度的增(zeng)加(jia)，可能引(yin)起(qi)不必要的結構高(gao)度的增(zeng)加(jia)時。

    iii. 當(dang)換(huan)熱器(qi)安(an)裝在水平容器(qi)上(shang)方(fang)時。

    iv. 當(dang)換熱器疊加放(fang)置時。

 c. 當采用圖6-126（b）所示的形式時，應及時向設備專業提(ti)出條件。這些活動應在管道走向研究階段完成。

    i. a尺寸應由管道工程師確認。

    ii. h尺寸應根(gen)據排放(fang)的口徑來(lai)決定。

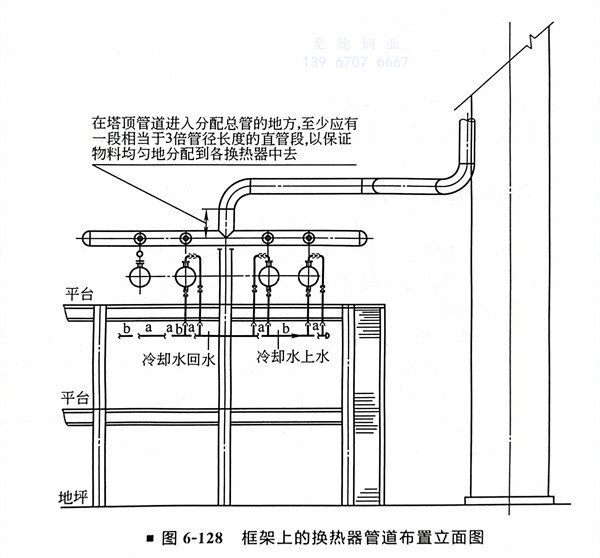

 ?. 在(zai)框架上(shang)不銹鋼換(huan)熱(re)器的管道布置如(ru)下（圖(tu)6-127、圖(tu)6-128）。

  a. 對于多臺并(bing)聯的換熱器，為了(le)使流量(liang)分配均(jun)勻，管道宜對稱(cheng)布置。但支(zhi)管有流量(liang)調節(jie)裝置時除外。

  b. 多臺換熱器(qi)公用的(de)蒸汽(qi)或冷卻(que)水的(de)總管(guan)宜布置在(zai)平(ping)臺下面(mian)。

  c. 在(zai)塔頂管道進入分(fen)配(pei)總管的地方，至少應有一段(duan)相當于3倍管徑(jing)長度的直(zhi)管段(duan)，以保證物料均勻地分(fen)配(pei)到各換熱器中去。

  d. 不銹(xiu)鋼換熱器氣體(ti)出(chu)口(kou)至分(fen)離器之間的(de)管(guan)(guan)道應有一定的(de)坡度，坡向分(fen)離器可確保(bao)管(guan)(guan)內(nei)及換熱器內(nei)不積(ji)液。

  e. 當不銹鋼換熱器布置在框(kuang)架的中層(ceng)或底層(ceng)時，應在框(kuang)架內(nei)設(she)置吊車(che)(che)梁。保證(zheng)足夠的吊裝高度或有(you)可拖動措施，且吊車(che)(che)可靠近該框(kuang)架。

 ?. 立式換熱器的(de)管道布置(zhi)如下：

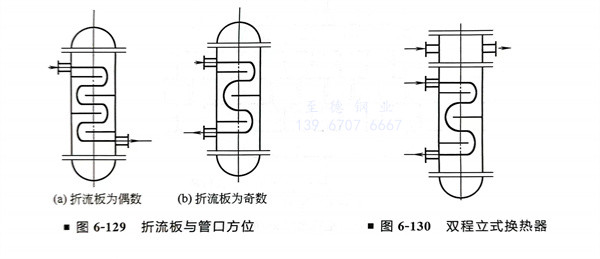

  a. 不銹鋼管(guan)口方位應與折流板相符合（圖6-129）。

  b. 雙程時(shi)，殼程和管程的(de)進入管口應(ying)在(zai)一方向（圖(tu)6-130）。

  c. 與管箱連(lian)接(jie)的(de)管道應有可拆卸段(duan)。

  d. 對于大口徑固(gu)定不銹鋼(gang)管(guan)板式換熱器，應考慮其(qi)上下封頭（管(guan)箱）拆卸所需(xu)空(kong)間(jian)和吊裝設施操作空(kong)間(jian)。

  e. 不得占用換熱器上方(fang)的預留(liu)抽芯和吊裝(zhuang)空間。

  f. 應(ying)考慮設(she)備管程和殼程的(de)排氣、排液(ye)，防止內部積(ji)液(ye)，影響換熱效果。
