一、截止閥概述

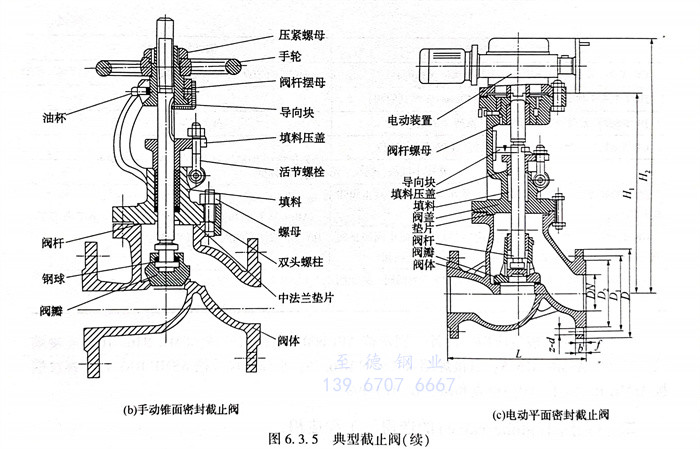

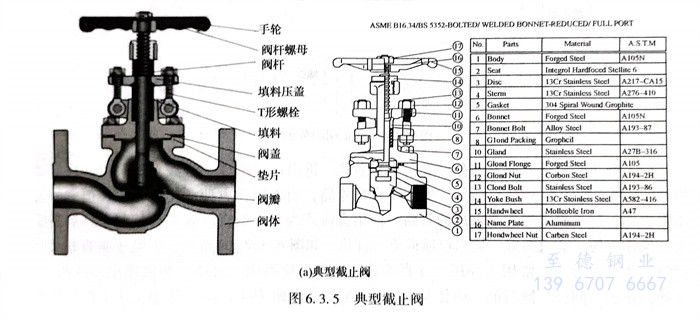

截止閥，也叫截門、球心閥、停止閥、切斷閥，是使用最為廣泛的一種閥門。它所以廣受歡迎，是由于開閉過程中，密封面之間摩擦力小，比較耐用；開啟高度不大；制造容易，維修方便；不僅適用于中低壓，而且適用于高壓、超高壓。它的閉合原理是，依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。它的結構長度大于閘閥，同時流體阻力較大，長期運行時，它的密封可靠性也不強。截止閥的動作特性是，關閉件（閥瓣）沿閥座中心線移動。它的作用主要是切斷，也可粗略調節流量，但不能當節流閥使用。典型截止閥如圖6.3.5所示。
二(er)、截止閥的分類

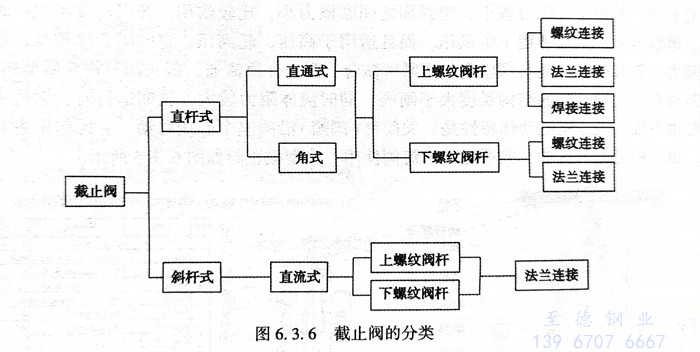

1. 總分類見圖6.3.6。

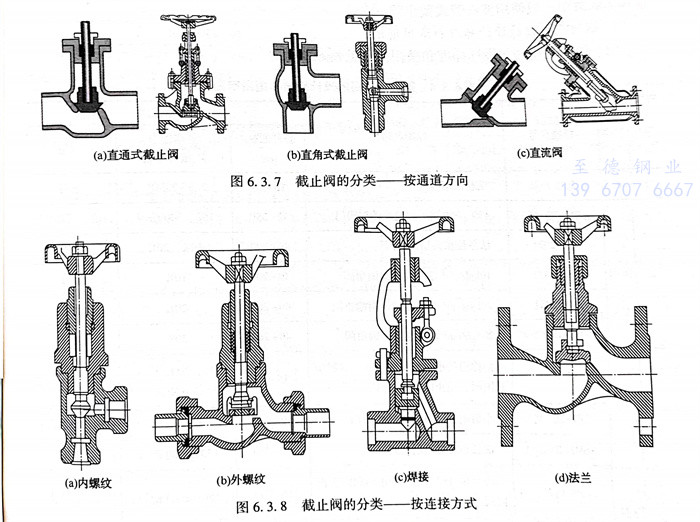

2. 截止閥可(ke)按通道(dao)方向分(fen)三類：
①. 直通式：進出口(kou)通道成一直線(xian)，但(dan)經(jing)過閥座時要(yao)拐90°的彎。如圖6.3.7（a）所示。安裝于直線(xian)管路，由(you)于操作方便(bian)，用得(de)最(zui)多。但(dan)它(ta)的流(liu)體阻(zu)力大，對于阻(zu)力損失要(yao)求嚴的管路，使用直流(liu)式為好。但(dan)直流(liu)式閥桿傾斜，開啟高度大，操作不便(bian)。
②. 直(zhi)角式(shi)(shi)：進出口通道(dao)(dao)成一(yi)直(zhi)角。如(ru)圖6.3.7（b）所示。安裝于(yu)垂直(zhi)相交的管(guan)路(lu)，流動阻(zu)力(li)小，常(chang)用于(yu)高壓。③直(zhi)流式(shi)(shi)：進出口通道(dao)(dao)成一(yi)直(zhi)線，與閥座(zuo)中心(xin)線相交。這種截止閥，閥桿(gan)是(shi)傾斜的。閥體與
閥桿成45°，流動阻力(li)(li)小，壓(ya)力(li)(li)降小，便于(yu)檢(jian)修和(he)更換(huan)。如圖(tu)6.3.7（c）所示。
3. 按連接方式(shi)截止閥(fa)分為：內螺紋式(shi)、外螺紋式(shi)、焊接式(shi)、法蘭式(shi)等(deng)。見(jian)圖6.3.8。
三、適用(yong)范(fan)圍
（1）與閘閥(fa)相(xiang)比截止閥(fa)具有一(yi)定的調(diao)節(jie)(jie)(jie)作用(yong)，故常用(yong)于調(diao)節(jie)(jie)(jie)閥(fa)組的旁路。經常需要(yao)調(diao)節(jie)(jie)(jie)壓力和(he)流量的部位，應選用(yong)節(jie)(jie)(jie)流閥(fa)。
（2）截止閥單向流(liu)動。
（3）截止(zhi)閥(fa)在關閉時需(xu)要克服(fu)介(jie)質的(de)(de)阻力。截止(zhi)閥(fa)與相同規格的(de)(de)閘(zha)閥(fa)相比，結構長度較(jiao)大，一(yi)般用(yong)于DN≤250的(de)(de)管道上(shang)，因為大口徑(jing)的(de)(de)截止(zhi)閥(fa)加工(gong)和制造(zao)都比較(jiao)麻煩，且(qie)密封(feng)性能不如(ru)小口徑(jing)的(de)(de)截止(zhi)閥(fa)。
（4）對(dui)要求有一定調(diao)節作(zuo)用(yong)的開關場合(he)(he)（如調(diao)節閥(fa)旁(pang)路、軟管站等）和輸送液(ye)化石油氣、液(ye)態烴(jing)介質(zhi)的場合(he)(he)，宜(yi)選(xuan)用(yong)截止(zhi)閥(fa)以(yi)代替(ti)閘閥(fa)。
（5）用于手(shou)動(dong)調節流(liu)(liu)(liu)(liu)量(liang)，結構(gou)簡單，制造維護方便，密(mi)封面結構(gou)較(jiao)耐腐蝕(shi)，流(liu)(liu)(liu)(liu)體阻力大(da)。流(liu)(liu)(liu)(liu)體向上(shang)流(liu)(liu)(liu)(liu)過(guo)閥(fa)座，閥(fa)座上(shang)有沉淀物時影(ying)響嚴密(mi)性，不宜(yi)用于懸(xuan)浮固體及黏(nian)度較(jiao)大(da)的(de)流(liu)(liu)(liu)(liu)體。
（6）直(zhi)(zhi)通式和(he)直(zhi)(zhi)流式的(de)截(jie)止閥(fa)(fa)(fa)、節流閥(fa)(fa)(fa)可安裝(zhuang)在水平和(he)垂(chui)直(zhi)(zhi)管道上，角(jiao)式截(jie)止閥(fa)(fa)(fa)和(he)節流閥(fa)(fa)(fa)需安裝(zhuang)在垂(chui)直(zhi)(zhi)相交的(de)管道上，安裝(zhuang)時要注意閥(fa)(fa)(fa)體的(de)指示方(fang)向與(yu)介質的(de)流向一致。
（7）針形閥(fa)是帶細微錐(zhui)形塞子的截止閥(fa)，可用(yong)(yong)于小(xiao)(xiao)流(liu)量(liang)微調(diao)或用(yong)(yong)作取樣閥(fa)，通常應用(yong)(yong)于小(xiao)(xiao)口徑(jing)。如果口徑(jing)大，也需(xu)要有調(diao)節(jie)功能，可以采用(yong)(yong)節(jie)流(liu)閥(fa)，此時閥(fa)瓣為拋物線(xian)等形狀。
（8）要求(qiu)低泄漏(lou)(lou)的工況，應采用(yong)低泄漏(lou)(lou)的截止閥(fa)。低泄漏(lou)(lou)的截止閥(fa)有(you)多(duo)種結(jie)構，其(qi)中在化工裝置中一般使(shi)用(yong)波紋(wen)管式截止閥(fa)。
四(si)、鋼(gang)制截止閥的設計(ji)標準和適(shi)用(yong)范圍

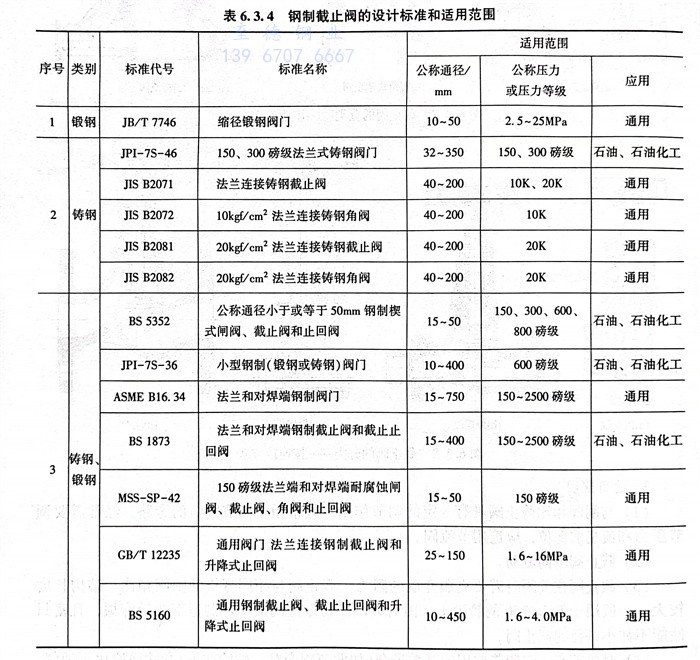

1. 鋼制截止閥的設計標準(zhun)和適用范圍(wei)見表6.3.4。
2. 截止(zhi)閥(fa)有關其(qi)他標(biao)準。
GB/T 12233《通用閥門 鐵制截(jie)止(zhi)閥與升降(jiang)式止(zhi)回閥》
JB/T 53174《截止閥產品質量分等》
JB/T 53165《高壓平衡截止閥產品質量分等》
GB/T 587《船用法蘭青銅截止閥》
GB/T 590《船用法蘭鑄鐵截止閥》
GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥 通用技術條件》
GB/T 8465.2《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制截止閥》

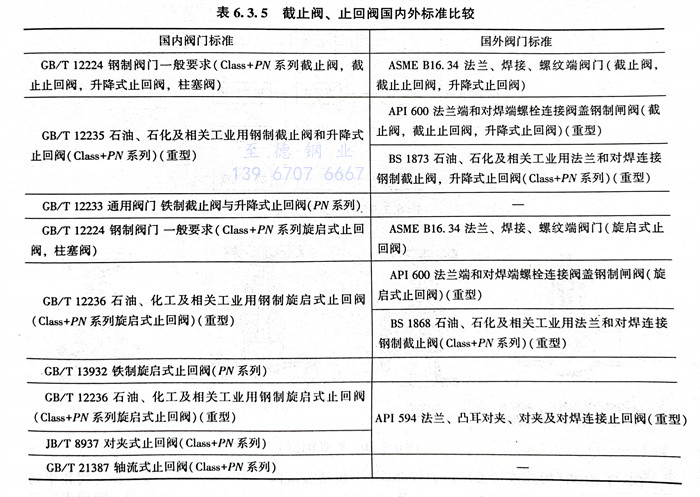

3. 截止閥(fa)、止回閥(fa)國內(nei)外標準(zhun)比較見表(biao)6.3.5。
4. 國外截止閥規范應用
設計、制造按(an)BS 1873、BS 5352、ASME B16.34。結構長度按(an)ASME B16.10。連接端法(fa)蘭尺寸ASME按(an)ASME B16.5；對接焊端按(an)ASME B16.25；承插口尺寸按(an)ASME B16.11；螺(luo)紋端按(an) ASME Bl．20.1。閥門檢查和試驗按(an)API 598。
