一(yi)、美標(biao)螺(luo)栓材(cai)料的選用
1. 高強度螺(luo)栓
許用應力值不低于ASTM A193 B7級應力值的螺栓材料被視為高強度螺栓。這些材料和強度相當的其他材料可用于任何法蘭接頭。
2. 中強度螺(luo)栓
列于(yu)ASME B16.5的(de)(de)中強度螺栓材料(liao)和強度相(xiang)當的(de)(de)其他材料(liao)，可用于(yu)任何(he)法蘭接(jie)頭，只要用戶(hu)能(neng)(neng)證(zheng)明(ming)這些螺栓與(yu)所選(xuan)墊片(pian)的(de)(de)密(mi)封能(neng)(neng)力和在(zai)預期操(cao)作條件下維持接(jie)頭密(mi)封的(de)(de)能(neng)(neng)力。
3. 低強(qiang)度(du)螺栓(shuan)
最(zui)小(xiao)規定屈服(fu)強(qiang)度不大于(yu)30kpsi的螺栓材(cai)(cai)料被視為(wei)低強(qiang)度螺栓。列于(yu)ASME B16.5中。這些材(cai)(cai)料和(he)強(qiang)度相當的其他材(cai)(cai)料僅(jin)能(neng)用于(yu)150磅(bang)(bang)級、300磅(bang)(bang)級的法蘭接(jie)頭
用(yong)低(di)強度碳鋼(gang)螺栓連接的(de)法蘭不(bu)應用(yong)于溫度400F以上或-20℉以下。
二、螺(luo)栓孔
螺(luo)栓(shuan)孔(kong)數應為4的倍數，孔(kong)距(ju)應相(xiang)等，成對的螺(luo)栓(shuan)孔(kong)應跨中管件的中心線。
三(san)、螺栓(shuan)尺寸(cun)
兩(liang)端帶(dai)螺(luo)(luo)紋或(huo)全長帶(dai)螺(luo)(luo)紋的(de)雙(shuang)頭(tou)螺(luo)(luo)柱(zhu)，或(huo)螺(luo)(luo)栓(shuan)可用作(zuo)法蘭螺(luo)(luo)栓(shuan)。螺(luo)(luo)栓(shuan)、雙(shuang)頭(tou)螺(luo)(luo)柱(zhu)和螺(luo)(luo)母的(de)推薦尺寸和推薦的(de)螺(luo)(luo)栓(shuan)材料見 ASME B16.5。
四、螺栓長度的(de)選用(yong)

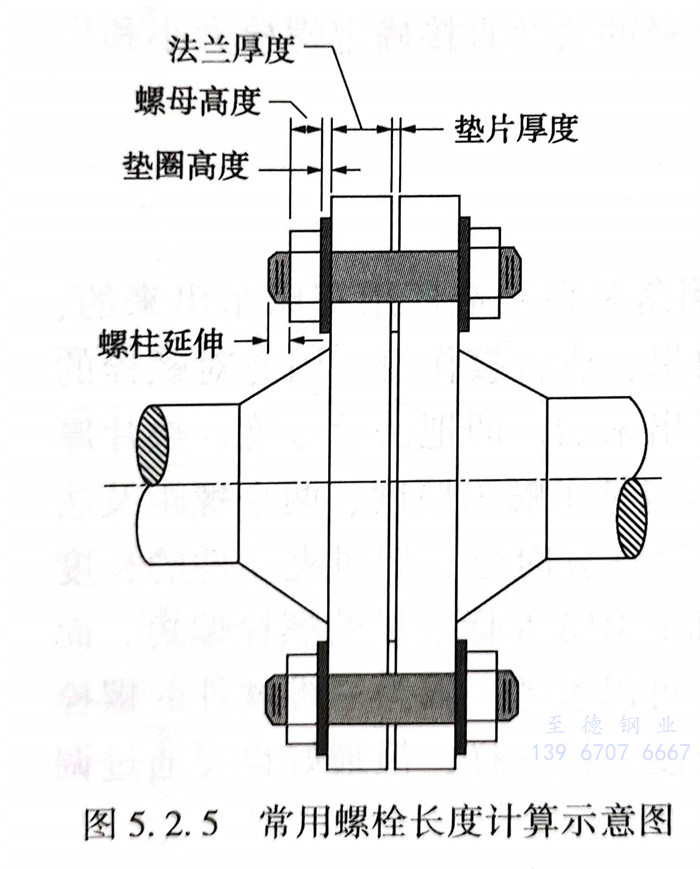

ASME體系各標準之間對螺栓長(chang)度有著不同(tong)要求(qiu)，見(jian)圖(tu)5.2.5。
①. ASME B31.3對螺(luo)栓(shuan)長(chang)度要求(qiu)：所(suo)有(you)螺(luo)母應全(quan)部(bu)擰(ning)入(ru)螺(luo)栓(shuan)。如果達不到此要求(qiu)，但未完(wan)全(quan)嚙(nie)合(he)的(de)(de)螺(luo)紋小于(yu)1牙(ya)時，仍(reng)可認(ren)為合(he)格。而(er)對于(yu)一定的(de)(de)連接厚度，只(zhi)有(you)唯一的(de)(de)螺(luo)栓(shuan)長(chang)度。
②. ASME B18.2.1要求：標準(zhun)長(chang)度的(de)所有螺栓(shuan)應該小于等于標準(zhun)螺紋(wen)長(chang)度，公稱直徑小于1in的(de)螺栓(shuan)總的(de)伸(shen)長(chang)量小于2.5倍(bei)螺距(ju)，大于1in的(de)螺栓(shuan)小于3.5倍(bei)螺距(ju)。
③. 美國鋼結構設計協會AISC的(de)(de)計算方(fang)法包括握厚（除墊圈外(wai)所有連接材料的(de)(de)總厚度(du)）加上(shang)以螺栓直徑而(er)定的(de)(de)一個增量(liang)，然后(hou)再向上(shang)化整。AISC計算長(chang)度(du)的(de)(de)方(fang)法引用ASME B18.2.6規定，螺栓長(chang)度(du)是從支(zhi)撐面到(dao)包括端部的(de)(de)最末端的(de)(de)尺(chi)寸，然后(hou)按照0.25in的(de)(de)增量(liang)向上(shang)化整。
ASME B16.5推薦螺(luo)栓長(chang)度(du)(du)的(de)(de)(de)選取非強制性的(de)(de)(de)，規范附(fu)錄(lu)C中(zhong)詳細介紹了(le)螺(luo)栓長(chang)度(du)(du)L的(de)(de)(de)計(ji)算(suan)方法(fa)(fa)。ASMEB16.5附(fu)錄(lu)C“螺(luo)栓計(ji)算(suan)長(chang)度(du)(du)”計(ji)算(suan)公式：L=A+n,A由法(fa)(fa)蘭(lan)的(de)(de)(de)最小厚度(du)(du)、法(fa)(fa)蘭(lan)厚度(du)(du)允許偏差、加厚螺(luo)母(mu)厚度(du)(du)等六個參數計(ji)算(suan)，凸(tu)面(mian)(mian)、凸(tu)凹面(mian)(mian)和(he)槽樺面(mian)(mian)法(fa)(fa)蘭(lan)的(de)(de)(de)墊(dian)片(pian)厚度(du)(du)取3.0mm（0.12in），n是螺(luo)栓長(chang)度(du)(du)的(de)(de)(de)負公差。松套(tao)連(lian)接的(de)(de)(de)法(fa)(fa)蘭(lan)，對于環形坡口(kou)的(de)(de)(de)端面(mian)(mian)連(lian)接，需(xu)要(yao)加上管子壁厚。對于其他情況需(xu)要(yao)參考表格進行計(ji)算(suan)。

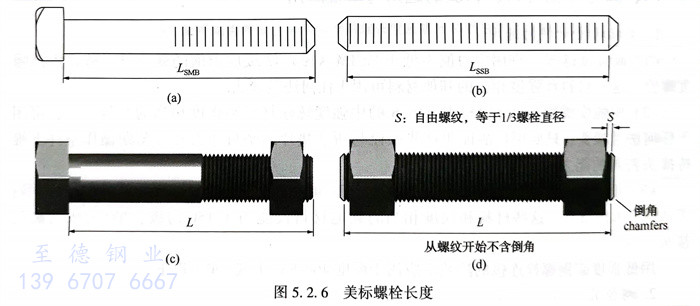

ASME B16.5規定環墊接頭法(fa)蘭間距近(jin)似(si)值參考附錄表格。ASME B16.5單頭螺(luo)栓的推(tui)薦長度是包(bao)括(kuo)端(duan)部(bu)伸長量(liang)的，而螺(luo)柱的推(tui)薦長度不(bu)包(bao)括(kuo)端(duan)部(bu)。見圖5.2.6。ASME B16.5指出因鍛造(zao)、鑄(zhu)造(zao)法(fa)蘭的螺(luo)栓支承面(mian)的局部(bu)加工(gong)或背(bei)面(mian)加工(gong)產(chan)生(sheng)的法(fa)蘭正公(gong)差與公(gong)稱直徑有關且符合MSS SP-9的規定。

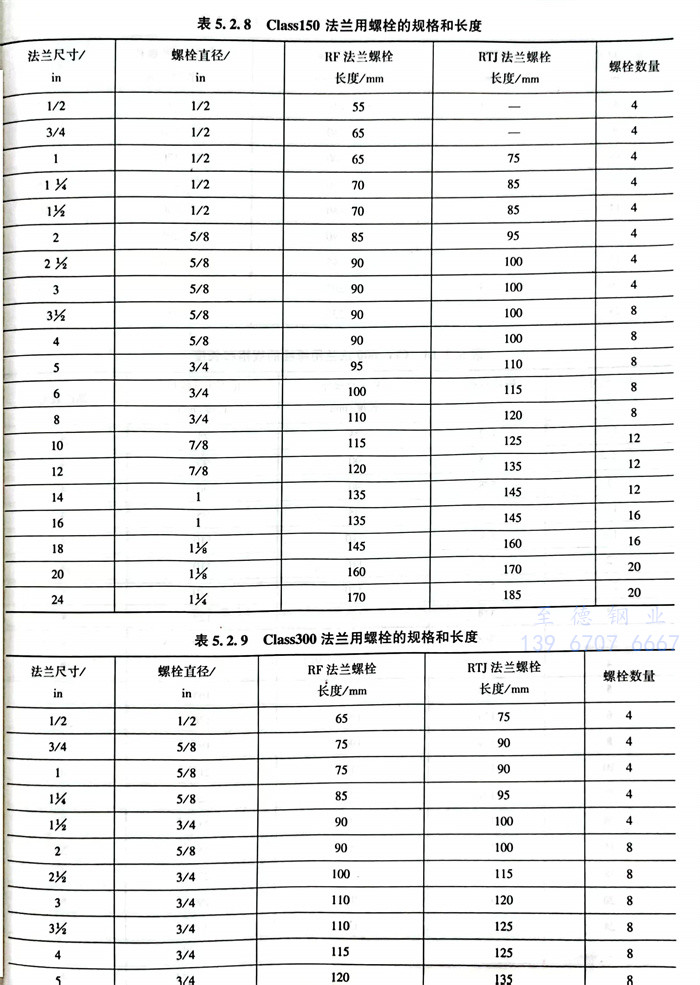

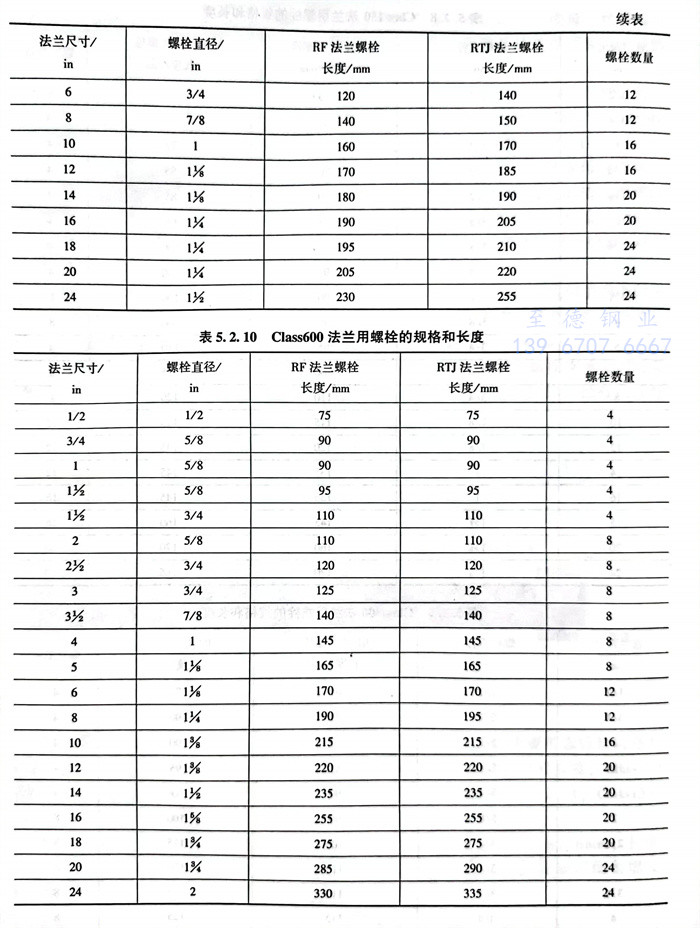

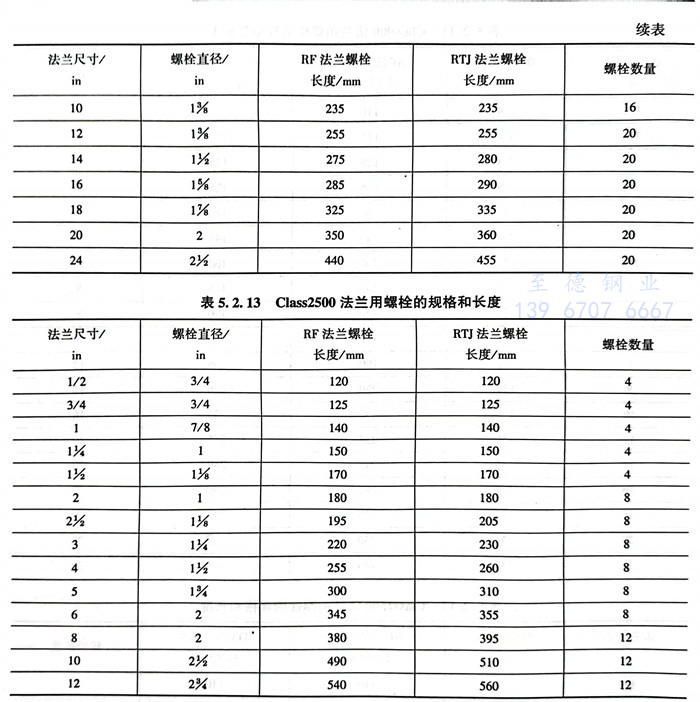

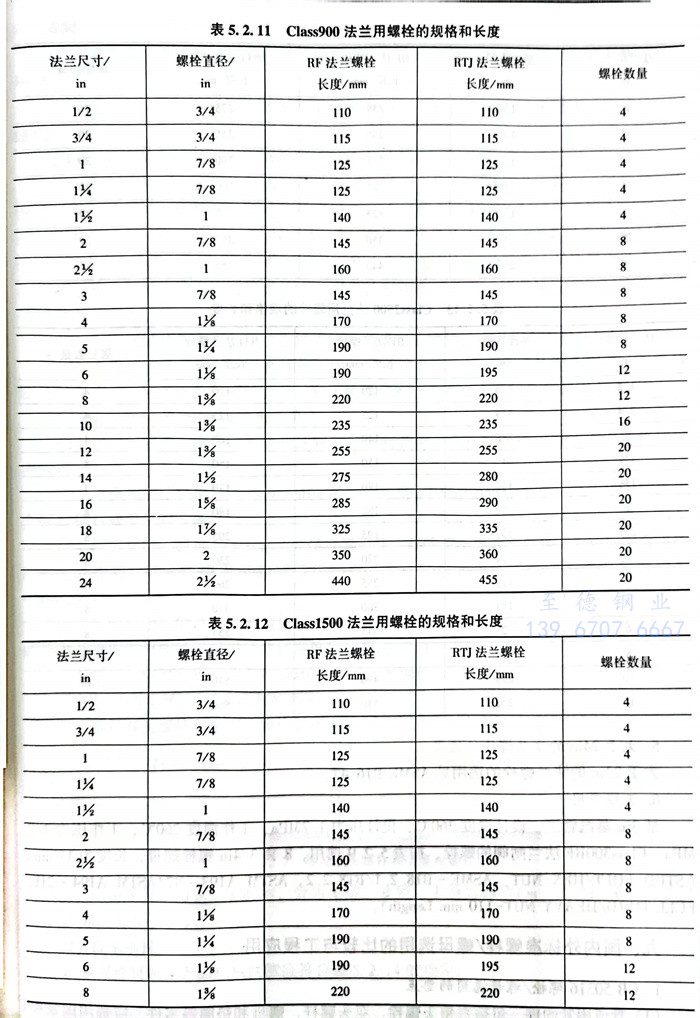

螺(luo)栓(shuan)長(chang)度(du)的取值可(ke)從(cong)ASMEB16.5中的推薦(jian)值來選(xuan)擇，但(dan)是(shi)，還需要(yao)考慮螺(luo)栓(shuan)自身的牙型、施工安裝位置(zhi)、連(lian)接(jie)件長(chang)度(du)等因素。RF、RTJ法蘭用螺(luo)栓(shuan)的規格和長(chang)度(du)，Class150見(jian)表(biao)5.2.8，Class300見(jian)表(biao)5.2.9，Class600 見(jian)表(biao)5.2.10，Class900見(jian)表(biao)5.2.11，Class1500見(jian)表(biao)5.2.12，Class2500見(jian)表(biao)5.2.13。
表5.2.9～表5.2.13備(bei)注：1螺柱長(chang)度(du)的(de)尺寸公差：長(chang)度(du)≤12in，±1.6mm；長(chang)度(du)＞12in而≤18in，±3.2mm；長(chang)度(du)＞18in，±6.4mm。2螺柱的(de)長(chang)度(du)不包括(kuo)端部倒角螺紋的(de)長(chang)度(du)。
五、大于(yu)24英寸的(de)法蘭螺栓的(de)選用
大于(yu)24英寸的(de)法(fa)蘭螺栓(shuan)的(de)選(xuan)用見ASME B16.47。
六(liu)、工程應用
某3英寸(cun)蒸(zheng)汽管道，設計溫度(du)360℃，設計壓(ya)力(li)1.7MPa，工作溫度(du)260℃，工作壓(ya)力(li)1.2MPa，Class300RF法蘭閘閥(fa)的螺栓，按(an)表(biao)5.2.9選用，8套(tao)3／4in螺栓螺母，長度(du)為110mm(STUD BOLT/HEX.NUT,ASME-B18.2.1/B18.2.2,ASTM A193-B7/ASTM A194-2H,FULL THRD/HEAVY NUT-110 mm Length)。
