1. 輸油管(guan)道管(guan)道布置一般要求:
①. 輸油管道應采(cai)用(yong)地下埋設方式。當受(shou)自然(ran)條(tiao)件限制時,局部(bu)地段可采(cai)用(yong)土堤埋設或地上敷設。
②. 當輸油管(guan)道采(cai)取土堤(di)埋設時,土堤(di)設計應符(fu)合下列規定:
a. 輸油管道在(zai)土堤(di)(di)中的徑(jing)向覆土厚度不(bu)應小于(yu)1.0m;土堤(di)(di)頂(ding)寬應大于(yu)管道直徑(jing)兩(liang)倍且不(bu)得小于(yu)1.0m;
b. 土堤(di)(di)邊坡坡度(du)應(ying)根(gen)據當地自然條件、填土類別和土堤(di)(di)高度(du)確定。對黏(nian)性土土堤(di)(di),堤(di)(di)高小(xiao)于2.0m時,土堤(di)(di)邊坡坡度(du)可采用(1:0.75(1:0.75)~(1:1);堤(di)(di)高為2~5m時,可采取(1:1.25)~(1:1.5);
c. 土(tu)堤受水浸淹部分的(de)邊坡應(ying)(ying)采用1:2的(de)坡度,并應(ying)(ying)根(gen)據水流情況采取保護措施;
d. 在(zai)沼(zhao)澤和低洼地區,土堤的堤肩高度應根據常水位、波浪高度和地基(ji)強度確定;
e. 當(dang)土堤阻擋水流排泄(xie)時(shi),應設置泄(xie)水孔或(huo)涵洞等構筑物;泄(xie)水能力(li)應滿足重現期為25年(nian)一遇(yu)的洪(hong)水流量;
f. 軟弱地基上的(de)土堤(di),應防止填土后基礎的(de)沉陷;
g. 土(tu)堤用(yong)土(tu)的(de)透水性能宜接近原狀土(tu),且應滿足(zu)填(tian)方的(de)強度和穩定(ding)性的(de)要(yao)求。
③. 地上敷(fu)設的輸油(you)管道(dao)應采取措施補(bu)償管道(dao)軸向變(bian)形(xing)。
④. 埋(mai)地(di)管(guan)(guan)道的(de)(de)埋(mai)設(she)深(shen)度,應根據管(guan)(guan)道所(suo)經(jing)地(di)段的(de)(de)農田(tian)耕作深(shen)度、凍土深(shen)度、地(di)形和地(di)質條件、地(di)下水深(shen)度、地(di)面車輛所(suo)施加的(de)(de)載荷及(ji)管(guan)(guan)道穩定性的(de)(de)要(yao)求等(deng)因素,經(jing)綜合分析后確定。管(guan)(guan)頂的(de)(de)覆土層厚度不(bu)宜小于(yu)0.8m。
⑤. 當埋地輸油管道(dao)同其(qi)他埋地管道(dao)或金屬構筑物交(jiao)叉時,其(qi)垂直凈距(ju)不(bu)應(ying)小(xiao)于0.3m,兩條管道(dao)的交(jiao)叉角不(bu)宜(yi)小(xiao)于30°;管道(dao)與電(dian)力(li)、通信(xin)電(dian)纜交(jiao)叉時,其(qi)垂直凈距(ju)不(bu)應(ying)小(xiao)于0.5m。
⑥. 輸(shu)(shu)油(you)管道(dao)通過(guo)人工(gong)或天然障(zhang)礙物(水域、沖溝(gou)、鐵(tie)路(lu)、公路(lu)等)時,應符合現行國(guo)(guo)家(jia)標(biao)準GB 50423《油(you)氣輸(shu)(shu)送管道(dao)穿越(yue)工(gong)程(cheng)設(she)計(ji)(ji)規(gui)范(fan)》和(he)GB 50459《油(you)氣輸(shu)(shu)送管道(dao)跨越(yue)工(gong)程(cheng)設(she)計(ji)(ji)規(gui)范(fan)》的有關規(gui)定。液化(hua)石油(you)氣管道(dao)穿越(yue)鐵(tie)路(lu)、公路(lu)管段的設(she)計(ji)(ji)系數(shu)應按國(guo)(guo)家(jia)現行標(biao)準GB50253《輸(shu)(shu)油(you)管道(dao)工(gong)程(cheng)設(she)計(ji)(ji)規(gui)范(fan)》。
⑦. 管(guan)溝(gou)溝(gou)底寬(kuan)度應根據(ju)管(guan)溝(gou)深度、鋼管(guan)的結構外(wai)徑及(ji)(ji)采取的施工措施確定(ding)。其管(guan)溝(gou)溝(gou)底寬(kuan)度邊(bian)坡(po)坡(po)度及(ji)(ji)管(guan)溝(gou)回填(tian)土(tu)作業應符(fu)合現(xian)行國(guo)家(jia)標準GB 50253中的規定(ding)。管(guan)溝(gou)回填(tian)土(tu)后(hou),應恢復原地貌,并保護耕植層,防(fang)止水(shui)土(tu)流(liu)失和積水(shui)。
⑧. 當(dang)埋地(di)(di)輸油管道(dao)通過(guo)地(di)(di)面坡度大(da)于18%的地(di)(di)段時,應采(cai)取防止地(di)(di)面徑流和(he)滲水(shui)侵蝕和(he)土體滑動影(ying)響管道(dao)安全的措施。
⑨. 當(dang)輸油管(guan)(guan)道穿(chuan)越沖溝,或(huo)管(guan)(guan)道一(yi)側鄰近發育中的(de)沖溝或(huo)陡坎時,應對(dui)沖溝的(de)邊坡和溝底、陡坎采取加固(gu)措施(shi)。
2. 輸油管(guan)道(dao)需改變平面走向一(yi)般要求:

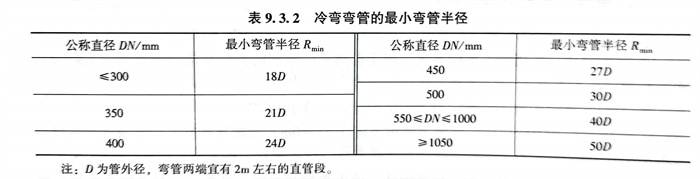

當輸油管(guan)(guan)道(dao)能(neng)改變(bian)平(ping)(ping)(ping)面走向或(huo)為適應(ying)地形(xing)變(bian)化改變(bian)縱向坡度時,可采(cai)用(yong)(yong)彈(dan)性彎曲、冷彎管(guan)(guan)和熱(re)煨(wei)彎管(guan)(guan),不得采(cai)用(yong)(yong)蝦米(mi)腰彎頭或(huo)褶皺彎頭。在(zai)平(ping)(ping)(ping)面轉角較小或(huo)地形(xing)起伏不大(da)的情況下(xia),應(ying)優先采(cai)用(yong)(yong)彈(dan)性彎曲敷設。當采(cai)用(yong)(yong)熱(re)煨(wei)彎管(guan)(guan)時,其曲率半徑(jing)(jing)不宜小于5倍管(guan)(guan)子外直徑(jing)(jing),且應(ying)滿(man)足清管(guan)(guan)器或(huo)檢(jian)測器順利通過的要求。當采(cai)用(yong)(yong)冷彎管(guan)(guan)改變(bian)平(ping)(ping)(ping)面走向或(huo)縱向披度時,冷彎彎管(guan)(guan)的最(zui)小彎管(guan)(guan)半徑(jing)(jing)應(ying)符(fu)合表9.3.2的規(gui)定(ding)。
3. 輸油管道采用彈性敷設(she)的一般(ban)要求。
在平面(mian)轉角較小或地(di)形起伏不大的情況下,應優(you)先采(cai)用彈性(xing)彎曲敷設。

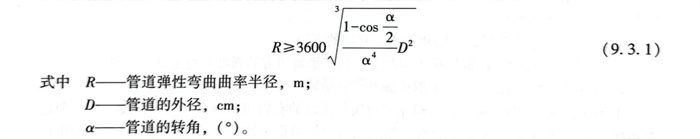

①. 彈(dan)(dan)性敷設(she)管道的(de)曲(qu)(qu)(qu)率(lv)半徑(jing)應(ying)(ying)滿足(zu)鋼管強(qiang)度要求,且不宜小于鋼管外直徑(jing)的(de)1000倍。豎向(xiang)下(xia)凹的(de)彈(dan)(dan)性彎曲(qu)(qu)(qu)管段,其(qi)曲(qu)(qu)(qu)率(lv)半徑(jing)尚應(ying)(ying)大于管道在自重條件下(xia)產(chan)生的(de)撓度曲(qu)(qu)(qu)線的(de)曲(qu)(qu)(qu)率(lv)半徑(jing),其(qi)曲(qu)(qu)(qu)率(lv)半徑(jing)應(ying)(ying)按式(9.3.1)計算:
②. 彈性敷設管(guan)(guan)(guan)道與相鄰(lin)的(de)反向彈性彎(wan)(wan)曲管(guan)(guan)(guan)段之間及(ji)彈性彎(wan)(wan)曲管(guan)(guan)(guan)段與彎(wan)(wan)管(guan)(guan)(guan)之間,應(ying)采用直(zhi)管(guan)(guan)(guan)段連接,直(zhi)管(guan)(guan)(guan)段長(chang)度(du)不應(ying)小于鋼(gang)管(guan)(guan)(guan)的(de)外徑,且不應(ying)小于0.5m。
4. 輸油管(guan)道(dao)地上布置的一般要求。
①. 應采取補償管道縱向變形的措施;

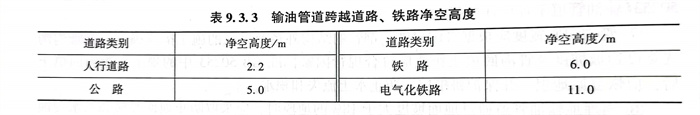

②. 輸油管道跨越道路、鐵路的(de)凈空高度應符合表9.3.3的(de)規定。
③. 地(di)上管(guan)道沿山坡(po)敷設時,應采取防止管(guan)道下滑的措(cuo)施。
④. 對于需要保溫(wen)(wen)的管(guan)道應考慮保溫(wen)(wen)措施。
5. 當埋地(di)輸油管(guan)(guan)道同其他埋地(di)管(guan)(guan)道或(huo)金屬構筑物交(jiao)(jiao)叉時(shi)(shi),其垂直凈距不應(ying)小(xiao)于0.3m;管(guan)(guan)道與(yu)電力、通信(xin)電纜交(jiao)(jiao)叉時(shi)(shi),其垂直凈距不應(ying)小(xiao)于0.5m;并應(ying)在交(jiao)(jiao)叉點處輸油管(guan)(guan)道兩側各(ge)10m以上(shang)的(de)管(guan)(guan)段和電纜采用相應(ying)的(de)最高(gao)絕緣(yuan)等級防腐層。
6. 當輸油管道通過雜散電流干擾區時,應按國家現行標準SY0007和SY/T 0017的有關規定采取防護措施。
7. 輸油管道的防腐蝕設計,應符合國家現行標準SY 0007、SY/T 0036和SY/T 0019的規定。輸油管道保溫層的結構應由防腐層、隔熱層和保護層組成。隔熱層的厚度應根據工藝要求并經綜合技術經濟比較后確定。
