一、管道等(deng)級代(dai)號(hao)
1. 管道等(deng)(deng)級(ji)(ji)代(dai)(dai)號一般包含了材料類別、順(shun)序號和壓力等(deng)(deng)級(ji)(ji)等(deng)(deng)信息，代(dai)(dai)號的(de)位(wei)數不做限制，有(you)的(de)工程項目用(yong)(yong)10位(wei)表示(shi)，有(you)的(de)用(yong)(yong)3位(wei)、有(you)的(de)用(yong)(yong)2位(wei)。下面僅以3位(wei)表示(shi)的(de)管道等(deng)(deng)級(ji)(ji)號為例進行講述(shu)。
2. 國內(nei)設(she)(she)計項(xiang)目，管(guan)道(dao)材(cai)料代(dai)(dai)號(hao)可按上(shang)述編制(zhi)。這些符(fu)號(hao)究竟如(ru)何(he)排(pai)序，可由各設(she)(she)計單(dan)位自定，要加(jia)以說明(ming)其代(dai)(dai)號(hao)的意義。其代(dai)(dai)號(hao)不(bu)宜過長，簡單(dan)明(ming)了即(ji)可，以免復雜和(he)增加(jia)管(guan)道(dao)繪圖、計算機CAD繪圖等的工(gong)作量。與(yu)國外合作設(she)(she)計工(gong)程項(xiang)目，有(you)的工(gong)程項(xiang)目已經有(you)成熟(shu)的工(gong)藝包，已編制(zhi)了基本完整(zheng)的管(guan)道(dao)材(cai)料等級文(wen)件(jian)。

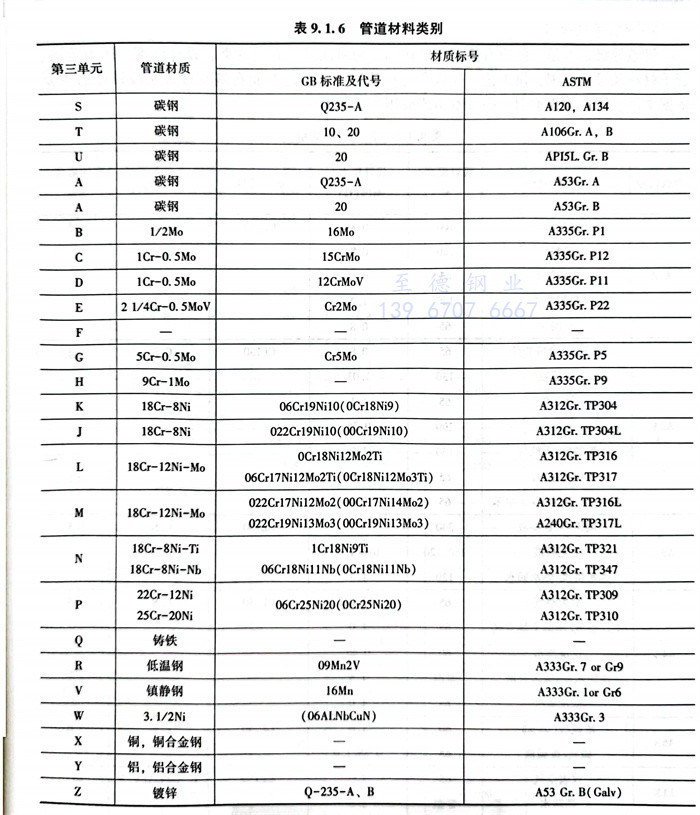

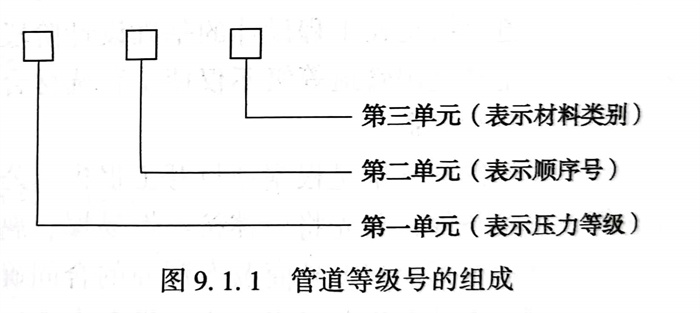

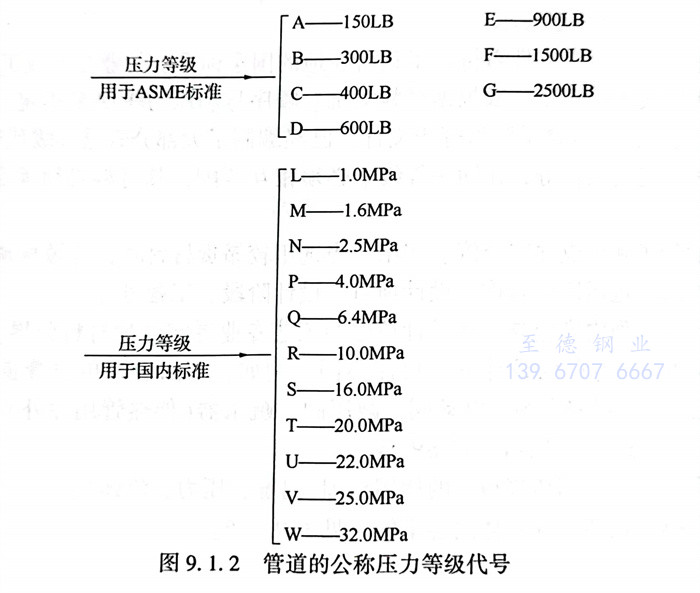

3. 管道等(deng)級號(hao)(hao)(hao)的組成見(jian)(jian)圖(tu)9.1.1。①. 第一(yi)單(dan)(dan)(dan)(dan)元(yuan)(yuan)：管道的公稱壓(ya)力（MPa）等(deng)級代(dai)號(hao)(hao)(hao)，用(yong)(yong)大(da)寫(xie)(xie)英文字(zi)母表示(shi)(shi)。A～K用(yong)(yong)于ASME B16.5標準壓(ya)力等(deng)級代(dai)號(hao)(hao)(hao)（其中I、J不(bu)用(yong)(yong)），L～Z用(yong)(yong)于國內標準壓(ya)力等(deng)級代(dai)號(hao)(hao)(hao)（其中0、X不(bu)用(yong)(yong)）。見(jian)(jian)圖(tu)9.1.2。②. 第二單(dan)(dan)(dan)(dan)元(yuan)(yuan)為順序號(hao)(hao)(hao)，用(yong)(yong)阿(a)拉(la)伯數字(zi)表示(shi)(shi)，由1開始(shi)，表示(shi)(shi)一(yi)、三單(dan)(dan)(dan)(dan)元(yuan)(yuan)相同(tong)時，不(bu)同(tong)的材(cai)質和（或(huo)）不(bu)同(tong)的管路連接(jie)形式(shi)。③. 第三單(dan)(dan)(dan)(dan)元(yuan)(yuan)：管道材(cai)質類別，用(yong)(yong)大(da)寫(xie)(xie)英文字(zi)母表示(shi)(shi)，見(jian)(jian)表9.1.6為舉例。
二、管道等級縮(suo)寫(xie)詞
管(guan)(guan)道材料(liao)選用(yong)及等(deng)級(ji)(ji)(ji)規定(ding)內(nei)(nei)的縮(suo)寫詞(ci)，可以簡化(hua)“管(guan)(guan)道材料(liao)等(deng)級(ji)(ji)(ji)”表內(nei)(nei)的材料(liao)描述，僅(jin)用(yong)縮(suo)寫詞(ci)就可替(ti)代大批量的漢字說明(ming)。筆者在國外(wai)某單(dan)位做管(guan)(guan)道設(she)計時，發現(xian)這些縮(suo)寫詞(ci)大同小(xiao)異，基本國際(ji)通用(yong)。在國內(nei)(nei)外(wai)各標準均有類(lei)似的規定(ding)。例如(ru)：SH／T 3902《石油化(hua)工(gong)配管(guan)(guan)工(gong)程常用(yong)縮(suo)略語》詳細(xi)規定(ding)了一些縮(suo)寫詞(ci)，在配管(guan)(guan)設(she)計平面圖、管(guan)(guan)道材料(liao)等(deng)級(ji)(ji)(ji)等(deng)設(she)計文件廣泛應用(yong)。例如(ru)：BB 螺栓連接(jie)型(xing)閥蓋，BC螺栓連接(jie)型(xing)管(guan)(guan)帽，BE坡口(kou)端，BW對焊。
三、管(guan)道等級索引

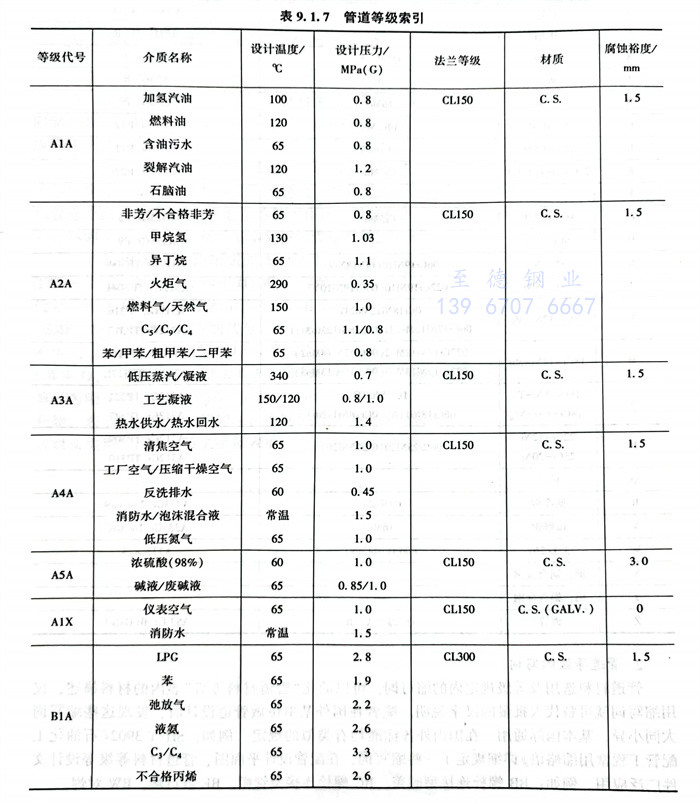

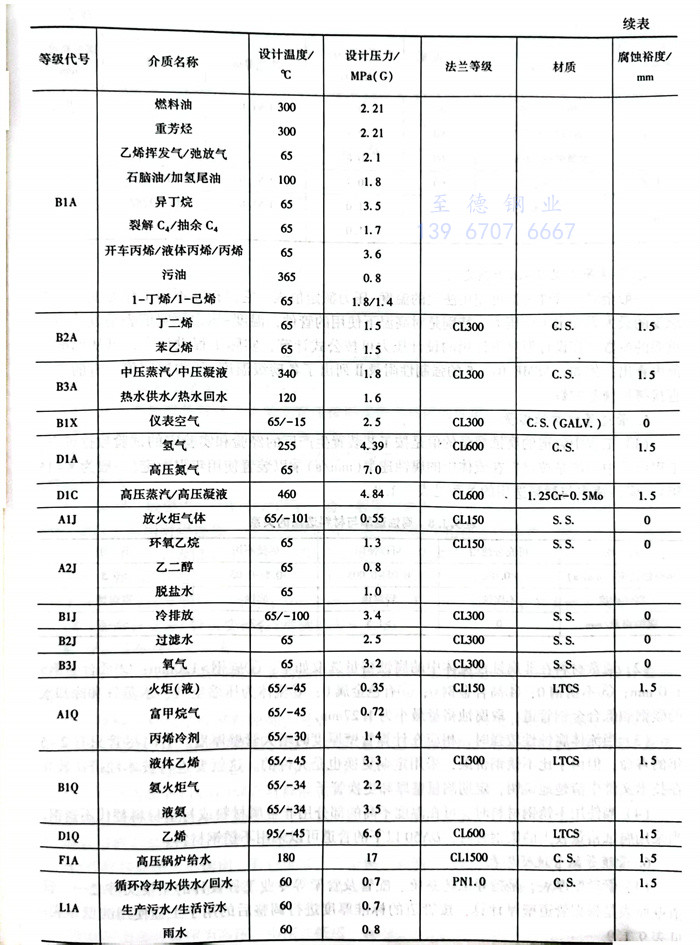

管(guan)(guan)(guan)道(dao)等(deng)級(ji)索引是(shi)一(yi)般應(ying)有(you)管(guan)(guan)(guan)道(dao)等(deng)級(ji)代(dai)碼、物料代(dai)號(hao)、介(jie)質(zhi)種類、設(she)計溫度(du)、壓力范圍、管(guan)(guan)(guan)子材(cai)料及尺寸范圍，供工藝(yi)、儀表等(deng)專業使用，是(shi)工藝(yi)專業在基礎設(she)計階(jie)段設(she)計的(de)主要依據文件。管(guan)(guan)(guan)道(dao)等(deng)級(ji)索引表的(de)基本(ben)格式(shi)應(ying)用見表9.1.7。
四、管道(dao)等級(ji)溫度-壓力額定值
一般(ban)金屬、管(guan)件等(deng)都(dou)可(ke)使用(yong)(yong)法蘭的(de)(de)(de)(de)(de)溫度(du)(du)-壓(ya)力(li)額定(ding)值表(biao)(biao)，它是指在不同工(gong)作(zuo)溫度(du)(du)下(xia)所能承受的(de)(de)(de)(de)(de)最大無沖擊工(gong)作(zuo)壓(ya)力(li)，特別是對高溫下(xia)使用(yong)(yong)的(de)(de)(de)(de)(de)管(guan)件，溫度(du)(du)-壓(ya)力(li)額定(ding)值表(biao)(biao)是設(she)計中極重要(yao)的(de)(de)(de)(de)(de)參(can)數。在設(she)計溫度(du)(du)下(xia)許用(yong)(yong)的(de)(de)(de)(de)(de)設(she)計壓(ya)力(li)可(ke)按公式計算(suan)，實際(ji)工(gong)程設(she)計中，可(ke)從標準(zhun)規(gui)范內查(cha)出(chu)，例如(ru)，ASME B16.5的(de)(de)(de)(de)(de)強(qiang)制性附錄II列(lie)出(chu)了各磅級溫度(du)(du)-壓(ya)力(li)額定(ding)值。有的(de)(de)(de)(de)(de)工(gong)程直接拷貝規(gui)范的(de)(de)(de)(de)(de)數據。
五、管道等級腐蝕裕量

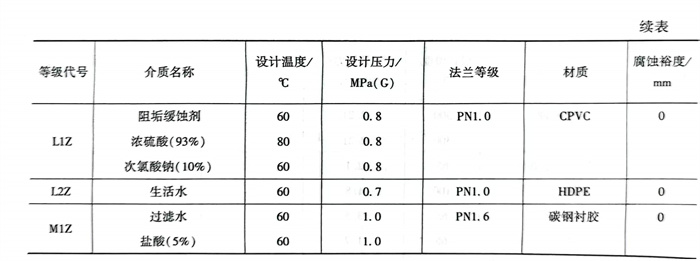

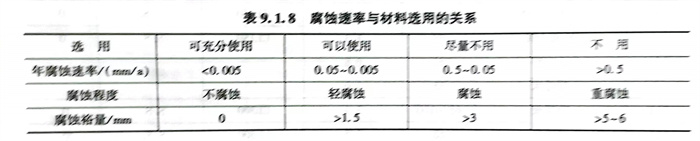

1. 工(gong)(gong)程中(zhong)管(guan)道(dao)的(de)(de)腐蝕裕量的(de)(de)值是按工(gong)(gong)藝裝(zhuang)置生產廠(chang)的(de)(de)經驗(yan)和實驗(yan)室的(de)(de)試驗(yan)數據確(que)定。工(gong)(gong)程設計中(zhong)一般是按材(cai)料在流體中(zhong)的(de)(de)腐蝕速率（mm／a）乘(cheng)以裝(zhuang)置使用(yong)年(nian)限(xian)而定（一般為8～15年(nian)）。腐蝕速率與材(cai)料選用(yong)的(de)(de)關系見表9.1.8。
2. 通常材料在(zai)非腐(fu)(fu)蝕(shi)性流體(ti)(ti)中的腐(fu)(fu)蝕(shi)裕(yu)量選取如下：①碳鋼＞1.0mm；②低合(he)金鋼＞1.0mm；③不銹鋼0；④高(gao)合(he)金鋼0；⑤有色(se)金屬0；⑥流體(ti)(ti)為(wei)壓縮空氣、水(shui)(shui)蒸氣和(he)冷卻(que)水(shui)(shui)的碳鋼和(he)低合(he)金鋼管道(dao)，取腐(fu)(fu)蝕(shi)裕(yu)量最小為(wei)1.27mm。
3. 當流體腐蝕(shi)性較(jiao)強(qiang)時(shi)，相應在計算管壁厚(hou)(hou)度時(shi)增大管壁厚(hou)(hou)度。有時(shi)盡管只有2～5年(nian)的壽(shou)命，但由于比不銹鋼價廉，采用定期更(geng)換也是允許的。這(zhe)就要進行技術經(jing)濟比較(jiao)并(bing)在技術文件中(zhong)清楚地說明，定期測(ce)量壁厚(hou)(hou)和更(geng)換管子。
4. 當使用(yong)不銹鋼(gang)(gang)材(cai)料(liao)(liao)時，可在(zai)溫(wen)度不高的部分用(yong)非金屬材(cai)料(liao)(liao)或(huo)襯里材(cai)料(liao)(liao)替代(dai)不銹鋼(gang)(gang)。當采(cai)用(yong)腐蝕裕量較大的碳鋼(gang)(gang)管時，DN50以(yi)下的管道(dao)可以(yi)采(cai)用(yong)不銹鋼(gang)(gang)材(cai)料(liao)(liao)。
六、管(guan)道(dao)等級管(guan)道(dao)壁厚表

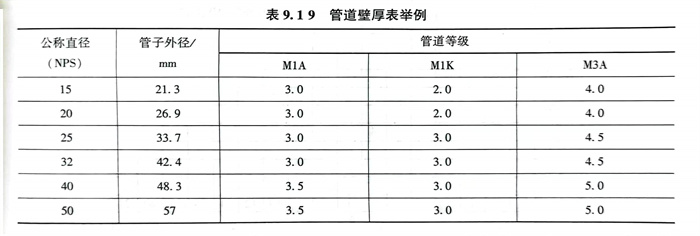

1. 管道(dao)(dao)壁厚(hou)表，是指導(dao)工(gong)藝系統、配管及管架等專業工(gong)程設計(ji)的重要文件(jian)之一。管道(dao)(dao)壁厚(hou)表是根據管道(dao)(dao)壁厚(hou)計(ji)算，按管道(dao)(dao)的標準厚(hou)度(du)進行調整后的用于工(gong)程使(shi)用的壁厚(hou)表。見表9.1.9。
2. 編制原(yuan)則。①. 管(guan)道壁厚(hou)表一(yi)般應(ying)包括管(guan)道等級、公稱直徑(jing)、外徑(jing)和壁厚(hou)。②. 管(guan)道壁厚(hou)一(yi)般以毫米(mi)計，保留一(yi)位小數，或采用管(guan)表號表示(shi)。③. 根據裝(zhuang)置的(de)性質和用戶要求決定管(guan)子選用的(de)尺寸(cun)系列(lie)。
3. 編(bian)制(zhi)(zhi)(zhi)要求。①. 管(guan)道壁(bi)(bi)厚表一般應將不(bu)同類(lei)(lei)別(bie)的材料，按等級(ji)分項編(bian)制(zhi)(zhi)(zhi)（如碳鋼類(lei)(lei)、不(bu)銹鋼類(lei)(lei)、合金鋼類(lei)(lei)）。②. 當有不(bu)同外徑管(guan)道時，其壁(bi)(bi)厚表應分開(kai)編(bian)制(zhi)(zhi)(zhi)。
七、管(guan)道等級管(guan)道分(fen)支表(biao)（管(guan)道變徑表(biao)）
1. 分支表(biao)是對各(ge)管道等(deng)級(ji)的支管連接形式(shi)做出具體的規定。
2. 編制原則。①. 支(zhi)管(guan)(guan)連接表應按(an)各管(guan)(guan)道等(deng)級的要求(qiu)分別(bie)編制，支(zhi)管(guan)(guan)連接形(xing)式相同的管(guan)(guan)道等(deng)級也可(ke)合并編制。②. 支(zhi)管(guan)(guan)連接應在保證管(guan)(guan)路(lu)安全運行、經濟合理的前(qian)提下選擇根部(bu)元件(jian)連接形(xing)式。
3. 編制一般要求(qiu)：
①. 1.1／2”以下(xia)三通一般采用(yong)錐管螺(luo)紋或承插(cha)三通，除(chu)有縫隙腐蝕介質(zhi)外。2＂以上采用(yong)對(dui)焊(han)連接三通。
②. 管道分支表是依據開孔補強(qiang)(qiang)計算表，確定(ding)其焊接(jie)支管是否(fou)需要補強(qiang)(qiang)。
③. 2＂及(ji)2＂以(yi)上主管、2”以(yi)下的支管應(ying)優先(xian)選用半(ban)管接頭(tou)或支管臺。
④. 設計(ji)壓力(li)大(da)于(yu)6.3MPa的(de)管道主支(zhi)管為(wei)異徑(jing)時(shi)，不宜采用現場制造的(de)焊接支(zhi)管，宜采用三通(tong)(tong)，或在主管上開孔并焊接支(zhi)管臺(tai)，當支(zhi)管為(wei)等徑(jing)時(shi)宜采用三通(tong)(tong)。
⑤. 支管連(lian)接表(biao)的(de)實(shi)例見表(biao)9.1.7。

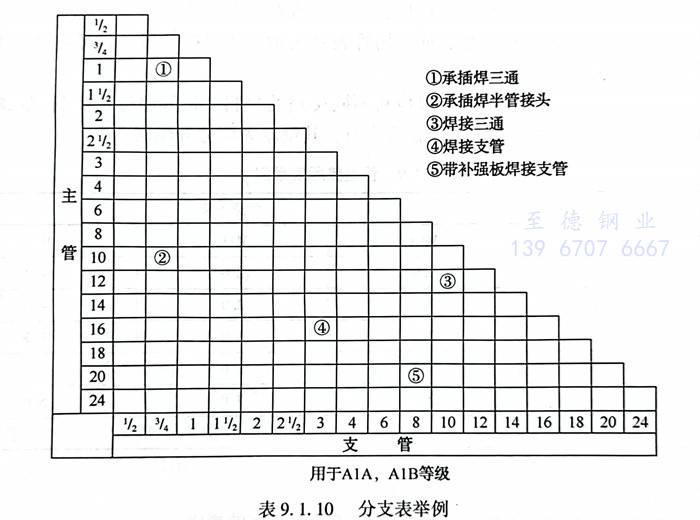

4. 管(guan)道(dao)分支(zhi)表（管(guan)道(dao)變徑(jing)表）舉(ju)例見表9.1.10。
八、管道綜合(he)材料匯總(zong)表
1. 供(gong)管(guan)道材(cai)料(liao)(liao)控制(zhi)和(he)用(yong)戶(hu)采(cai)(cai)購詢價用(yong)，按(an)管(guan)道安裝(zhuang)材(cai)料(liao)(liao)分類、分區、并有設計量(liang)和(he)采(cai)(cai)購量(liang)的匯總材(cai)料(liao)(liao)表。
2. 材(cai)料(liao)匯總(zong)(zong)表(biao)是按材(cai)料(liao)種類、規(gui)格、材(cai)質(zhi)、型號分區進(jin)行統(tong)計的匯總(zong)(zong)表(biao)；對按全廠（裝(zhuang)置）的匯總(zong)(zong)表(biao)，應包括設計量(liang)(liang)、施工余量(liang)(liang)（總(zong)(zong)承包工程(cheng)(cheng)或用戶有要(yao)求時）、備(bei)品量(liang)(liang)（總(zong)(zong)承包工程(cheng)(cheng)或用戶有要(yao)求時）、建議采購量(liang)(liang)的匯總(zong)(zong)一覽表(biao)。
3. 對于各(ge)裝(zhuang)置（區）的綜(zong)合(he)材料匯總(zong)(zong)表，一般(ban)僅統計實際使用量(liang)。對于全廠(chang)的綜(zong)合(he)材料匯總(zong)(zong)表，一般(ban)應表明各(ge)裝(zhuang)置（區）的實際用量(liang)、全廠(chang)使用總(zong)(zong)量(liang)、備品（件）量(liang)、（建議）采購量(liang)。綜(zong)合(he)材料匯總(zong)(zong)表編寫(xie)順序一般(ban)為(wei)：
①. 按材料順序為不銹(xiu)鋼(gang)、有色金(jin)屬(shu)(shu)、合金(jin)鋼(gang)、碳鋼(gang)、鑄鐵、金(jin)屬(shu)(shu)襯里、非金(jin)屬(shu)(shu)。
②. 按種(zhong)類(lei)順序(xu)為管(guan)子(zi)、閥門、法(fa)蘭(lan)、管(guan)件(jian)、墊片、緊固(gu)件(jian)、特(te)殊(shu)管(guan)件(jian)、管(guan)架材料(liao)(liao)、隔熱材料(liao)(liao)、涂漆材料(liao)(liao)。
③. 按壓(ya)力(li)等(deng)級順序為(wei)高(gao)壓(ya)、中壓(ya)、低(di)壓(ya)、真空。
④. 按閥門順序為(wei)閘(zha)閥、截止閥、節流閥、旋塞閥、球閥、蝶閥、止回(hui)閥、安全閥、隔膜(mo)閥、角閥（針型閥）、疏水閥、特殊閥。
⑤. 按管(guan)件順序(xu)為彎頭、異徑管(guan)、三通、四(si)通、非標準管(guan)件。
⑥. 按法蘭順序為(wei)對(dui)焊(han)、平(ping)焊(han)、松套、承插焊(han)、螺紋、盲板、8字盲板、孔板法蘭，并按凸(tu)凹面(mian)、樺槽(cao)面(mian)、全(quan)平(ping)面(mian)、突面(mian)、環形等連接面(mian)列出。
⑦. 特(te)殊管件順序為消音器(qi)(qi)、阻(zu)火器(qi)(qi)、視鏡、過(guo)濾器(qi)(qi)、爆破板、事故淋(lin)浴(yu)洗眼器(qi)(qi)、補償(chang)器(qi)(qi)等。
⑧. 其他：型鋼(gang)（工字(zi)鋼(gang)、槽鋼(gang)、角鋼(gang)、扁(bian)鋼(gang)、圓鋼(gang)、鋼(gang)板）、焊接材料等。
⑨. 尺寸順序宜從小(xiao)(xiao)到大或從大到小(xiao)(xiao)。
4. 綜合材(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表(biao)(biao)應在(zai)裝置的(de)(de)管道(dao)材(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表(biao)(biao)，管道(dao)、設(she)備隔熱材(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)一(yi)覽表(biao)(biao)，管道(dao)、設(she)備涂漆(qi)材(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)一(yi)覽表(biao)(biao)，管架材(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表(biao)(biao)等各分(fen)項匯(hui)(hui)(hui)總(zong)(zong)表(biao)(biao)編(bian)(bian)制完(wan)成的(de)(de)基礎上進行編(bian)(bian)制。在(zai)編(bian)(bian)制綜合材(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表(biao)(biao)的(de)(de)過程(cheng)中(zhong)，應核對(dui)各匯(hui)(hui)(hui)總(zong)(zong)表(biao)(biao)是否(fou)符(fu)合各種(zhong)設(she)計(ji)規(gui)定中(zhong)的(de)(de)要求(qiu)，對(dui)不符(fu)合要求(qiu)的(de)(de)應與(yu)有關專(zhuan)業協調(diao)并更正。綜合材(cai)料(liao)(liao)匯(hui)(hui)(hui)總(zong)(zong)表(biao)(biao)在(zai)編(bian)(bian)寫過程(cheng)中(zhong)應嚴格符(fu)合“管道(dao)材(cai)料(liao)(liao)設(she)計(ji)采(cai)(cai)購(gou)余(yu)量系數(shu)(shu)表(biao)(biao)”中(zhong)的(de)(de)有關采(cai)(cai)購(gou)余(yu)量系數(shu)(shu)值，不得(de)隨意突破其余(yu)量系數(shu)(shu)值。
