工程應用：某(mou)球罐的配管設計

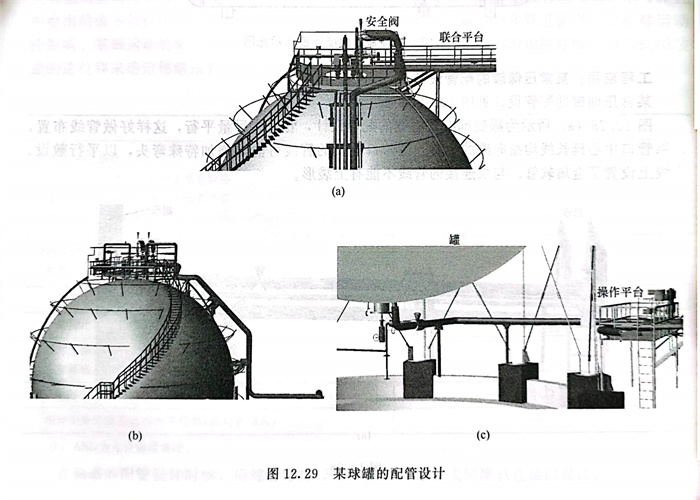

  某壓(ya)力球(qiu)罐的配(pei)管設計見圖12.29。

  如(ru)圖12.29（a）所示，安全閥(fa)設置在頂(ding)(ding)平臺，以便于維修和操作。球罐頂(ding)(ding)部平臺保(bao)證2.2m凈空高(gao)度。

  如(ru)圖12.29（b）所示，罐(guan)(guan)頂部管(guan)線(xian)在罐(guan)(guan)壁上(shang)門型架支撐。消防管(guan)線(xian)總管(guan)及環線(xian)宜平(ping)行于(yu)球(qiu)罐(guan)(guan)面成弧(hu)線(xian)形布置設計。

  如圖12.29（c）所示，罐底部管線的(de)支撐應具有一定的(de)柔性。

工程應用：某球罐不好的配管設(she)計(ji)

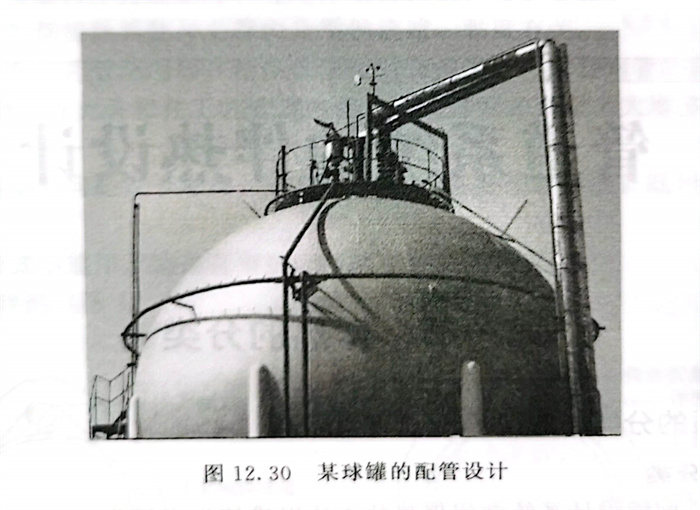

  見圖12.30，某球(qiu)罐頂部連接(jie)管線均沒(mei)有(you)平(ping)行于球(qiu)罐面(mian)成弧線形(xing)布置(zhi)設計(ji)，管線支撐(cheng)失(shi)穩。
