工程應用(yong)：某臥式(shi)泵(beng)出口(kou)管道的配管設計

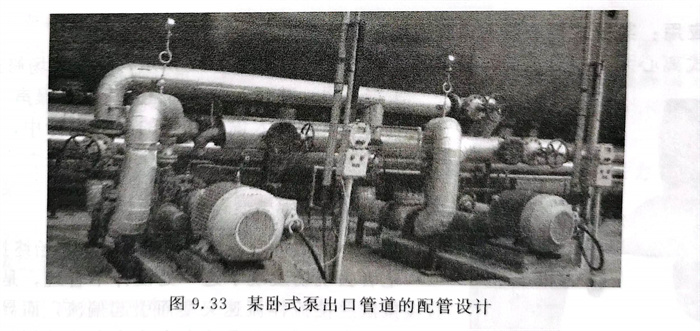

  某臥式泵出(chu)口管道的配(pei)管設(she)計見圖9.33，出(chu)口管道統一布置在(zai)一側，閥(fa)門及(ji)儀(yi)表的高度適(shi)合操作和維護(hu)。

工程(cheng)應用：泵(beng)管道提高補償能力的(de)配管設(she)計(ji)方案

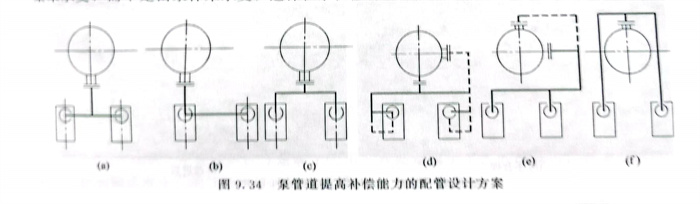

  泵管口(kou)必須根據制造廠提供的接(jie)口(kou)的允(yun)許推力和力矩進(jin)行(xing)核(he)算。如圖9.34所示(shi)，幾種接(jie)管方法，由(you)（a）～（f）隨著管道(dao)長度的增加，其補(bu)償能力也增大(da)，也就越適用于高溫(wen)場合。

  對于Y形泵，泵管(guan)(guan)口朝上，應(ying)在立管(guan)(guan)或立管(guan)(guan)彎頭處設(she)置吊架(jia)，使(shi)管(guan)(guan)道的應(ying)力和(he)(he)重量由支(zhi)架(jia)來承(cheng)(cheng)受，而不(bu)是由泵體來承(cheng)(cheng)受，這樣在泵檢(jian)修時也不(bu)需另設(she)管(guan)(guan)道的臨時支(zhi)架(jia)進行吊運。施(shi)工時應(ying)特別注意管(guan)(guan)中(zhong)心線和(he)(he)接(jie)口中(zhong)心線要對準，以減少應(ying)力。
