①. 加(jia)熱爐爐體的設計一般由工業爐專業負責。但是，作為配管設計專業，也應研究。設計協作流程如下：

    工業爐(lu)專業提供爐(lu)體(ti)總(zong)體(ti)簡圖(tu)、管口位置要(yao)求(qiu)、平臺布置初版(ban)圖(tu)、火嘴(zui)（燃燒器(qi)）圖(tu)。

     配管設計專業確(que)定初版(ban)管道布置(zhi)：確(que)定平臺(tai)(tai)的大小(xiao)、位置(zhi)及高度，必(bi)要時(shi)增加平臺(tai)(tai)或協調爐子(zi)管口方(fang)位的修改；確(que)定梯子(zi)形式、位置(zhi)；管道布置(zhi)走(zou)向、管道支吊架等。

  ②. 加熱(re)(re)(re)(re)爐(lu)(lu)(lu)的管(guan)(guan)道(dao)布(bu)置設計隨加熱(re)(re)(re)(re)爐(lu)(lu)(lu)的爐(lu)(lu)(lu)型不(bu)同而不(bu)同。加熱(re)(re)(re)(re)爐(lu)(lu)(lu)區(qu)的管(guan)(guan)道(dao)包括：工藝管(guan)(guan)道(dao)（加熱(re)(re)(re)(re)爐(lu)(lu)(lu)入口配管(guan)(guan)、加熱(re)(re)(re)(re)爐(lu)(lu)(lu)出口轉油線）、燃料管(guan)(guan)道(dao)（供油管(guan)(guan)、回油管(guan)(guan)、燃料氣(qi)管(guan)(guan)、長(chang)明(ming)燈燃料氣(qi)管(guan)(guan)、霧化蒸汽(qi)管(guan)(guan)、滅(mie)火蒸汽(qi)管(guan)(guan)）、清焦配管(guan)(guan)、吹灰器(qi)配管(guan)(guan)、消聲(sheng)器(qi)配管(guan)(guan)等，其(qi)中滅(mie)火蒸汽(qi)、吹掃空氣(qi)等輔助管(guan)(guan)道(dao)與爐(lu)(lu)(lu)子本身(shen)不(bu)相連接(jie)。在布(bu)置加熱(re)(re)(re)(re)爐(lu)(lu)(lu)的管(guan)(guan)道(dao)時，應對這些管(guan)(guan)道(dao)統一考慮。

  ③. 加熱爐的管線要易于檢查和維護，燃(ran)(ran)燒器(qi)和管線（包括燃(ran)(ran)料(liao)油、燃(ran)(ran)料(liao)氣和霧化(hua)蒸汽）要易于拆卸。燃(ran)(ran)料(liao)油和燃(ran)(ran)料(liao)氣的調節閥要裝在(zai)地面易于觀察和維護之(zhi)處。

  ④. 加熱(re)爐(lu)的(de)進(jin)料(liao)(liao)管線(xian)應保持各(ge)路流量均勻，對(dui)于全液相進(jin)料(liao)(liao)管線(xian)，一般都設有(you)流量調節閥調節各(ge)路流量，否則應對(dui)稱布置管線(xian)。汽液兩相的(de)進(jin)出管線(xian)，必(bi)須采用對(dui)稱布置，以保證各(ge)路壓降相同。

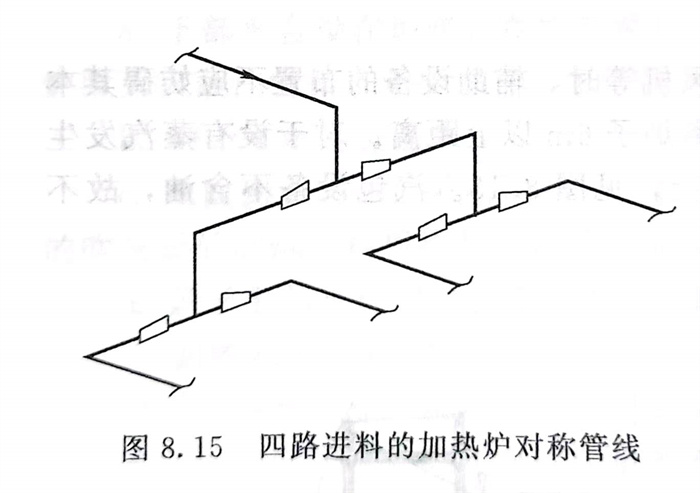

  ⑤. 加(jia)熱(re)爐(lu)(lu)出(chu)(chu)口(kou)(kou)(kou)管(guan)(guan)(guan)線(xian)(xian)為(wei)氣液(ye)兩(liang)相(xiang)(xiang)流時，管(guan)(guan)(guan)線(xian)(xian)應對(dui)(dui)稱(cheng)布(bu)(bu)置(zhi)(zhi)(zhi)。立式(shi)(shi)圓筒加(jia)熱(re)爐(lu)(lu)和箱式(shi)(shi)加(jia)熱(re)爐(lu)(lu)進(jin)出(chu)(chu)口(kou)(kou)(kou)管(guan)(guan)(guan)線(xian)(xian)的(de)(de)(de)(de)布(bu)(bu)置(zhi)(zhi)(zhi)原則基(ji)本相(xiang)(xiang)似(si)，進(jin)出(chu)(chu)口(kou)(kou)(kou)管(guan)(guan)(guan)線(xian)(xian)應對(dui)(dui)稱(cheng)布(bu)(bu)置(zhi)(zhi)(zhi)（尤其(qi)汽液(ye)兩(liang)相(xiang)(xiang)流體(ti)(ti)時）且不(bu)應有大的(de)(de)(de)(de)壓(ya)力(li)損(sun)失(shi)，主管(guan)(guan)(guan)必(bi)須有足夠大的(de)(de)(de)(de)截(jie)面。圖8.15為(wei)流體(ti)(ti)均(jun)勻分(fen)配進(jin)加(jia)熱(re)爐(lu)(lu)的(de)(de)(de)(de)管(guan)(guan)(guan)線(xian)(xian)設計方(fang)法(fa)，進(jin)料管(guan)(guan)(guan)線(xian)(xian)兩(liang)側的(de)(de)(de)(de)管(guan)(guan)(guan)件、閥門的(de)(de)(de)(de)數量(liang)(liang)、管(guan)(guan)(guan)長度和口(kou)(kou)(kou)徑必(bi)須相(xiang)(xiang)同(tong)。用三通(tong)將單(dan)根(gen)進(jin)料管(guan)(guan)(guan)分(fen)為(wei)兩(liang)路(lu)，每路(lu)又(you)以(yi)同(tong)樣方(fang)式(shi)(shi)再(zai)分(fen)成流量(liang)(liang)相(xiang)(xiang)同(tong)的(de)(de)(de)(de)兩(liang)路(lu)。根(gen)據(ju)加(jia)熱(re)爐(lu)(lu)流路(lu)的(de)(de)(de)(de)數目(mu)，可以(yi)重復進(jin)行，這種(zhong)布(bu)(bu)置(zhi)(zhi)(zhi)方(fang)法(fa)稱(cheng)為(wei)對(dui)(dui)稱(cheng)式(shi)(shi)布(bu)(bu)置(zhi)(zhi)(zhi)。出(chu)(chu)口(kou)(kou)(kou)管(guan)(guan)(guan)應與進(jin)口(kou)(kou)(kou)管(guan)(guan)(guan)相(xiang)(xiang)似(si)。兩(liang)相(xiang)(xiang)流管(guan)(guan)(guan)線(xian)(xian)的(de)(de)(de)(de)進(jin)口(kou)(kou)(kou)管(guan)(guan)(guan)和出(chu)(chu)口(kou)(kou)(kou)管(guan)(guan)(guan)都(dou)必(bi)須采用對(dui)(dui)稱(cheng)配管(guan)(guan)(guan)，從(cong)第一次分(fen)開到最后匯合，各路(lu)壓(ya)降(jiang)都(dou)應相(xiang)(xiang)同(tong)。

  ⑥. 在爐出口(kou)管線靠(kao)近彎(wan)頭、三通或管徑變化(hua)大(da)的(de)地方，或從爐頂垂直向下的(de)地方應設減振器，以(yi)防止可能產生的(de)劇烈振動(dong)。

  ⑦. 在加(jia)(jia)熱(re)爐入口管線上(shang)安裝放(fang)空閥(fa)，在加(jia)(jia)熱(re)爐出口管線上(shang)設放(fang)凈閥(fa)，且不(bu)得妨礙(ai)管線的試壓。

  ⑧. 由(you)于加熱(re)爐(lu)(lu)出口管線多(duo)為(wei)合金鋼，其線路(lu)應(ying)盡可(ke)能(neng)短，尤其減壓爐(lu)(lu)至減壓塔(ta)的轉油線，但應(ying)有足夠(gou)的柔性。

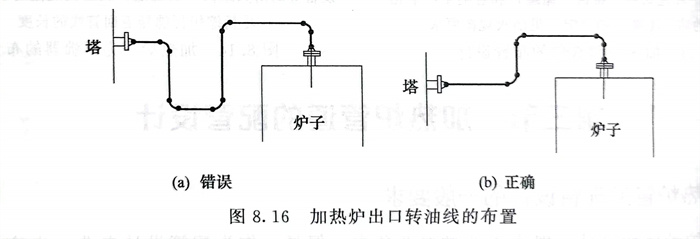

  ⑨. 轉(zhuan)油(you)線(xian)應以(yi)最高溫度(du)計(ji)算(suan)熱(re)補償(chang)量，并利用管道自(zi)然補償(chang)來吸(xi)收其熱(re)膨脹。加(jia)熱(re)爐(lu)(lu)出口轉(zhuan)油(you)線(xian)多(duo)為氣液(ye)混(hun)相液(ye)，流(liu)速高，易振動，因此(ci)不(bu)論加(jia)熱(re)爐(lu)(lu)轉(zhuan)油(you)線(xian)是(shi)單向流(liu)或兩相流(liu)，為防止(zhi)停工(gong)存液(ye)和產生(sheng)振動都不(bu)應出現U形(xing)，見圖(tu)8.16。

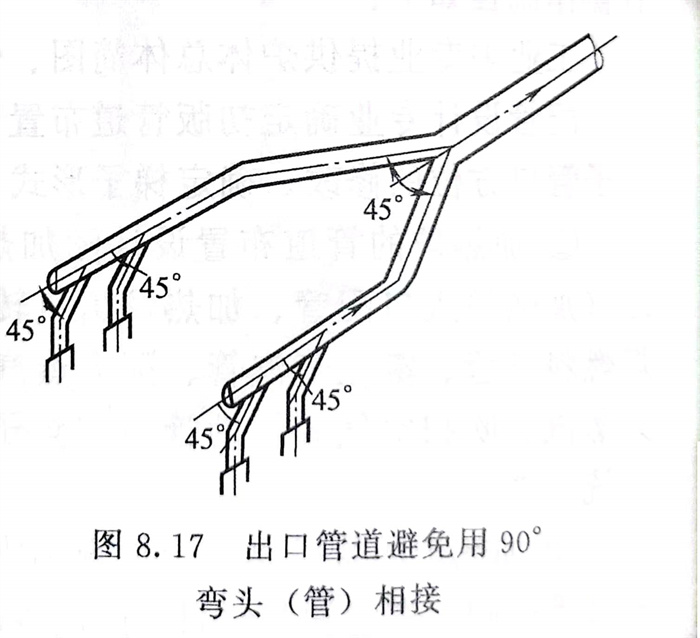

  ⑩. 出口管道(dao)應避(bi)免用90°彎頭（管）相接，應用45°相交，如圖(tu)8.17所示。

  ?. 從安全(quan)考慮(lv)，一旦加熱(re)爐(lu)(lu)發生事故，應(ying)先(xian)切(qie)斷燃(ran)料，燃(ran)料總管上(shang)的切(qie)斷閥距(ju)加熱(re)爐(lu)(lu)爐(lu)(lu)體距(ju)離應(ying)滿(man)足工藝(yi)要求，且不(bu)應(ying)小于7.5m（按GB50160），便于人員(yuan)靠近和操作。

  ?. 加熱爐的蒸汽分配(pei)管宜布置在地面上，距加熱爐爐體(ti)的距離不應小(xiao)于7.5m（按GB50160），并至(zhi)少應預留兩個半固(gu)定(ding)式接頭。
