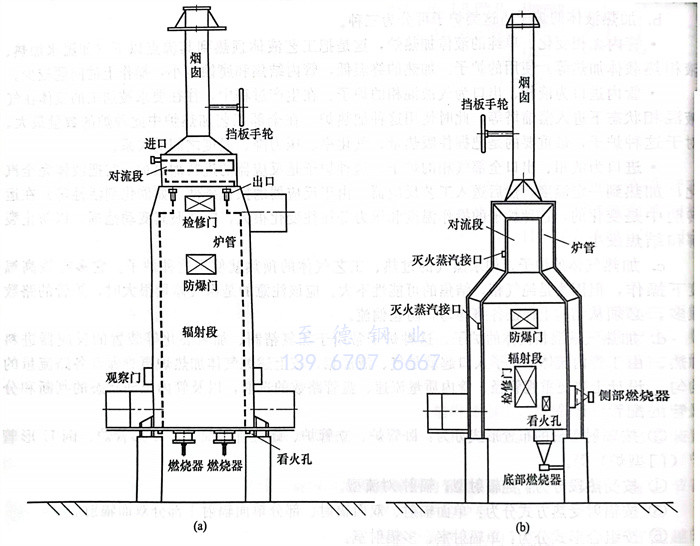

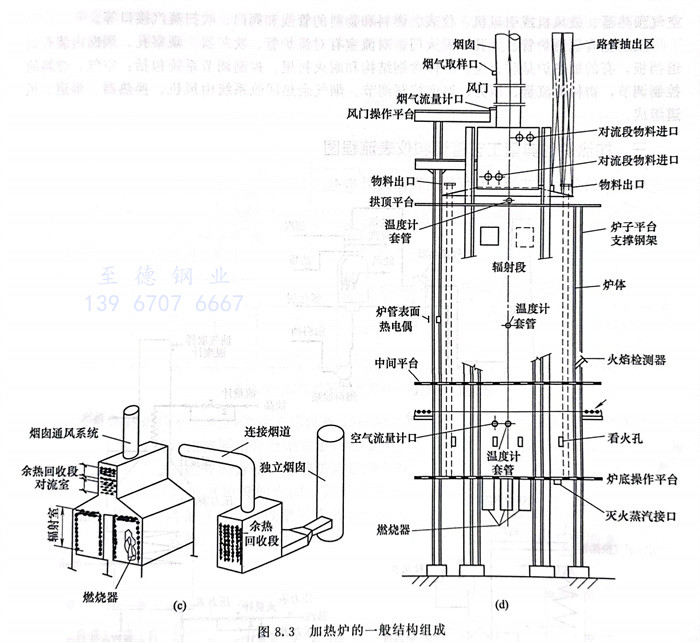

加熱爐一般由輻射室、對流室、燃燒(shao)器、余熱回收系(xi)統以及通風系(xi)統五部分組成，如圖8.3所示。

  ①. 輻(fu)射(she)(she)室也稱為(wei)爐(lu)膛(tang)，包括燃燒器和風道(dao)、爐(lu)管(guan)(guan)和爐(lu)管(guan)(guan)支撐、耐(nai)(nai)(nai)火襯里等(deng)，傳(chuan)熱(re)(re)方式主要(yao)是(shi)熱(re)(re)輻(fu)射(she)(she)，全爐(lu)熱(re)(re)負(fu)荷(he)的(de)70％～80％是(shi)由(you)輻(fu)射(she)(she)室擔負(fu)的(de)，是(shi)全爐(lu)中(zhong)最重要(yao)的(de)部(bu)分。由(you)于(yu)火焰溫(wen)度很高(gao)，可(ke)達1500～1800℃，故不能直(zhi)接沖刷爐(lu)管(guan)(guan)。火焰離爐(lu)管(guan)(guan)遠，輻(fu)射(she)(she)傳(chuan)熱(re)(re)量(liang)小(xiao)，所以(yi)應盡量(liang)減小(xiao)爐(lu)膛(tang)體積，節省投資。輻(fu)射(she)(she)室爐(lu)墻(qiang)由(you)耐(nai)(nai)(nai)熱(re)(re)層、隔熱(re)(re)層和保護(hu)層組成。耐(nai)(nai)(nai)熱(re)(re)層除能耐(nai)(nai)(nai)高(gao)溫(wen)，還有(you)再輻(fu)射(she)(she)性能，能將吸收的(de)熱(re)(re)量(liang)再輻(fu)射(she)(she)給爐(lu)膛(tang)。耐(nai)(nai)(nai)熱(re)(re)層有(you)耐(nai)(nai)(nai)火磚(zhuan)砌筑和耐(nai)(nai)(nai)火襯里兩類。尤其是(shi)陶(tao)瓷涂料耐(nai)(nai)(nai)火襯里，不僅耐(nai)(nai)(nai)高(gao)溫(wen)、耐(nai)(nai)(nai)振動、有(you)良好的(de)絕熱(re)(re)性，而且輻(fu)射(she)(she)系(xi)數高(gao)，增(zeng)加了輻(fu)射(she)(she)能力。

  ②. 對(dui)流(liu)(liu)室(shi)包(bao)括(kuo)遮蔽管、對(dui)流(liu)(liu)管、耐火(huo)襯里、管線支撐和(he)掛(gua)鉤，主(zhu)要(yao)傳熱(re)方式是對(dui)流(liu)(liu)。對(dui)流(liu)(liu)室(shi)一(yi)般擔負全爐熱(re)負荷的20％～30％，對(dui)流(liu)(liu)室(shi)吸熱(re)量(liang)(liang)的比(bi)例越(yue)大，全爐的熱(re)效(xiao)率越(yue)高(gao)，為了(le)盡量(liang)(liang)提高(gao)傳熱(re)效(xiao)果，對(dui)流(liu)(liu)室(shi)多采用釘頭管和(he)翹片管。

  ③. 燃燒器產生熱量(liang)，是(shi)爐子的重要(yao)組(zu)成部分，要(yao)使火焰不沖刷爐管(guan)并實(shi)現(xian)低氧完全燃燒。

  ④. 余(yu)(yu)熱(re)(re)回(hui)收系統是(shi)從離開對流室的(de)煙氣(qi)中進一步(bu)回(hui)收余(yu)(yu)熱(re)(re)的(de)部分(fen)(fen)。回(hui)收方法(fa)分(fen)(fen)為兩類(lei)，一類(lei)采用(yong)空氣(qi)預熱(re)(re)方式回(hui)收熱(re)(re)量(liang)(liang)；另一類(lei)是(shi)采用(yong)余(yu)(yu)熱(re)(re)鍋爐回(hui)收熱(re)(re)量(liang)(liang)。

  ⑤. 通風系統的任(ren)務是(shi)將燃燒(shao)(shao)用空(kong)氣(qi)導(dao)入燃燒(shao)(shao)器，并將廢煙氣(qi)引出(chu)爐子，它(ta)分為(wei)自(zi)然通風方式(shi)和強制(zhi)通風方式(shi)兩種。

  ⑥. 其(qi)他(ta)附件設備包括爐(lu)殼體、鋼結構支撐、耐火襯里(li)、管板箱、火嘴風(feng)門、煙囪(cong)、擋板、空(kong)氣預熱器、鼓風(feng)機(ji)或引(yin)風(feng)機(ji)、儀(yi)表、燃料(liao)和物料(liao)的管線和閥(fa)門、吹掃(sao)蒸汽接(jie)口(kou)等。

  輻射室有(you)(you)輻射爐(lu)管(guan)、人孔、看(kan)火門。對流室有(you)(you)對流爐(lu)管(guan)、吹灰器、觀察孔。煙(yan)(yan)囪內裝(zhuang)有(you)(you)煙(yan)(yan)道擋板，有(you)(you)的加熱(re)爐(lu)是聯合(he)囪。爐(lu)體含鋼結(jie)構和耐(nai)火襯里。控(kong)制(zhi)調節(jie)系統(tong)包(bao)括：空氣、燃料的控(kong)制(zhi)調節(jie)，物料的流量、壓(ya)力、溫度(du)控(kong)制(zhi)調節(jie)。煙(yan)(yan)氣余(yu)熱(re)回收(shou)系統(tong)由(you)風機、換熱(re)器、煙(yan)(yan)道、風道組成。
