管道配管隔熱層材料的選用主要遵循以下幾點要求：
一(yi)、導(dao)熱系(xi)數的(de)要求
（1）保溫(wen)(wen)材料在平均溫(wen)(wen)度為70℃時，其(qi)導(dao)熱(re)系數不得大于(yu)0.080W.080W/(m·K)。
（2）用(yong)于(yu)保冷的(de)(de)泡沫(mo)塑料及(ji)其制(zhi)品(pin)在平均溫度為25℃時(shi)的(de)(de)導熱(re)系數不應大(da)于(yu)0.044W／（m·K）。與GB 50264、SH／T3010、GB／T 4272等(deng)規(gui)范是一致的(de)(de)。
（3）泡(pao)沫橡塑制品在平均溫度(du)為0℃時的導熱系(xi)數不(bu)應(ying)大于0.036W/(m·K)。
（4）I類泡沫(mo)玻(bo)璃(li)制(zhi)品(pin)在平均溫(wen)度(du)為25℃時的(de)導熱系數不應大于(yu)0.045W/(m·K),類泡沫(mo)玻(bo)璃(li)制(zhi)品(pin)在平均溫(wen)度(du)為25℃時的(de)導熱系數不應大于(yu)0.064.064W/(m·K)。
二、隔熱材料密度、硬(ying)度和(he)pH值(zhi)的要求
硬質保溫材料的密度(du)不應大(da)于300kg／m3，保冷材料制品(pin)的密度(du)不應大(da)于200kg／m3，半硬質、軟(ruan)質保溫材料制品(pin)密度(du)不應大(da)于200kg／m3。
硬質保溫(wen)材料(liao)的(de)(de)抗壓強度不(bu)(bu)應小(xiao)(xiao)于0.4MPa，硬質保冷材料(liao)的(de)(de)抗壓強度不(bu)(bu)應小(xiao)(xiao)于0.15MPa。隔熱材料(liao)制品的(de)(de)pH值(zhi)不(bu)(bu)應小(xiao)(xiao)于7。
三、隔(ge)熱材料(liao)應符合的標準
用(yong)(yong)于(yu)與奧氏體不銹(xiu)鋼表面(mian)接觸(chu)的(de)(de)隔(ge)熱材料應符(fu)合(he)GB／T 50185《工(gong)業(ye)設備及管道(dao)絕熱工(gong)程施工(gong)驗收規范》有(you)關氯離子含量的(de)(de)規定。硬(ying)質(zhi)隔(ge)熱材料不宜用(yong)(yong)于(yu)有(you)振動(dong)的(de)(de)管道(dao)。
四、隔熱材(cai)料其他性(xing)能要求
（1）隔熱(re)材料制品應具有(you)安全使用溫度和燃燒性(xing)(xing)能（不燃性(xing)(xing)、難燃性(xing)(xing)、可燃性(xing)(xing)）資(zi)料。
（2）隔(ge)熱材(cai)(cai)料制品應具備防潮性能（吸水性、吸濕性、防水性）資(zi)料。保溫材(cai)(cai)料含水不得大(da)于7.5％（質量(liang)），保冷材(cai)(cai)料的含水率不得大(da)于1％（質量(liang)）。
（3）隔熱(re)材料制品應具有抗大氣腐蝕性(xing)、化學穩定性(xing)、熱(re)穩定性(xing)、渣球含(han)量(liang)、纖維直徑等測試報告。
（4）設(she)備(bei)(bei)和管道(dao)(dao)的(de)保(bao)溫結構應(ying)(ying)由非燃(ran)燒(shao)材料(liao)(liao)組成(cheng)；保(bao)冷結構可由阻燃(ran)材料(liao)(liao)組成(cheng)，阻燃(ran)性保(bao)冷材料(liao)(liao)制品的(de)氧指數不應(ying)(ying)小于(yu)30。設(she)備(bei)(bei)和管道(dao)(dao)的(de)隔熱(re)層除(chu)必須采用(yong)填充式結構外，宜選用(yong)隔熱(re)材料(liao)(liao)制品；保(bao)溫材料(liao)(liao)制品的(de)最高安全使用(yong)溫度(du)應(ying)(ying)高于(yu)設(she)備(bei)(bei)和管道(dao)(dao)的(de)設(she)計溫度(du)；保(bao)冷材料(liao)(liao)制品的(de)允許使用(yong)溫度(du)應(ying)(ying)低于(yu)設(she)備(bei)(bei)和管道(dao)(dao)的(de)設(she)計溫度(du)。
絕熱(re)(re)層(ceng)材料按照被絕熱(re)(re)的工藝設備和管道外表面溫度不同，其燃(ran)燒(shao)性能應符(fu)合現行國家(jia)標準GB 8624《建筑(zhu)材料燃(ran)燒(shao)性能分級方法(fa)》規定(ding)的燃(ran)燒(shao)等級，并應符(fu)合下(xia)列(lie)規定(ding)：
①. 被絕(jue)熱(re)的(de)設(she)備與(yu)管道外表面溫(wen)度T。大于100℃時，絕(jue)熱(re)層材(cai)料(liao)應符(fu)合不燃(ran)類A級材(cai)料(liao)性能(neng)要求。
②. 被絕熱的設備與(yu)管道外表面溫(wen)度(du)T。小于或(huo)等(deng)于100℃時，絕熱層材料不得低于難(nan)燃類B1級材料的性能要求(qiu)。
③. 被絕熱的設(she)備與(yu)管道外表面溫度(du)T。≤50℃時(shi)，有保護層(ceng)的泡(pao)沫塑(su)料(liao)類絕熱層(ceng)材(cai)料(liao)不得低于一般(ban)可(ke)燃性(xing)B2級(ji)材(cai)料(liao)的性(xing)能要(yao)求。
（5）隔熱材料(liao)的(de)(de)防(fang)水率(lv)應(ying)(ying)大(da)于(yu)或等于(yu)95％；軟(ruan)質隔熱材料(liao)制品的(de)(de)回彈率(lv)應(ying)(ying)大(da)于(yu)或等于(yu)90％。
（6）對硬質(zhi)材料必須(xu)提供線膨脹或收縮率數據。
（7）隔熱(re)材料(liao)應是隔熱(re)性能(neng)好，并(bing)有明(ming)確的導熱(re)系(xi)數方程式或(huo)隨(sui)溫度變化的導熱(re)系(xi)數圖表(biao)。進行絕(jue)熱(re)計算時可采用(yong)GB 50264《工(gong)業(ye)設備(bei)及(ji)管道絕(jue)熱(re)工(gong)程設計規范》中附錄A常(chang)用(yong)絕(jue)熱(re)材料(liao)性能(neng)規定的數據(ju)。
五、綜合選用
（1）有多種可供(gong)選(xuan)擇的隔熱(re)材料時，應(ying)首先選(xuan)用導熱(re)系數(shu)小、密(mi)度(du)小、強度(du)相對高、無腐(fu)蝕性(xing)、損耗(hao)小、價(jia)格低、運輸距(ju)離短、施工條件好(hao)的制品。
（2）如不(bu)能同時滿足，應優先(xian)選用(yong)密度小、綜合經濟效益(yi)高的材(cai)料或制品。
（3）設(she)備(bei)和管道表面(mian)溫(wen)度高于(yu)或等于(yu)450℃時，宜選用復(fu)合隔熱材料制品。
（4）保(bao)冷應選(xuan)用(yong)閉(bi)孔(kong)型的材料(liao)制品，不宜選(xuan)用(yong)纖維(wei)質材料(liao)制品。
（5）選用(yong)纖維材料制品時，除管殼外，氈席類制品應由玻璃布或鐵(tie)絲網縫制。
（6）不宜(yi)選(xuan)用石棉材(cai)料及(ji)其制品。
（7）隔熱材料及其制品在長期(qi)運行時，材料無(wu)變形、熔化(hua)、焦化(hua)、疏脆、松散(san)、失(shi)強等現(xian)象。
六、常(chang)用保溫材料的選用

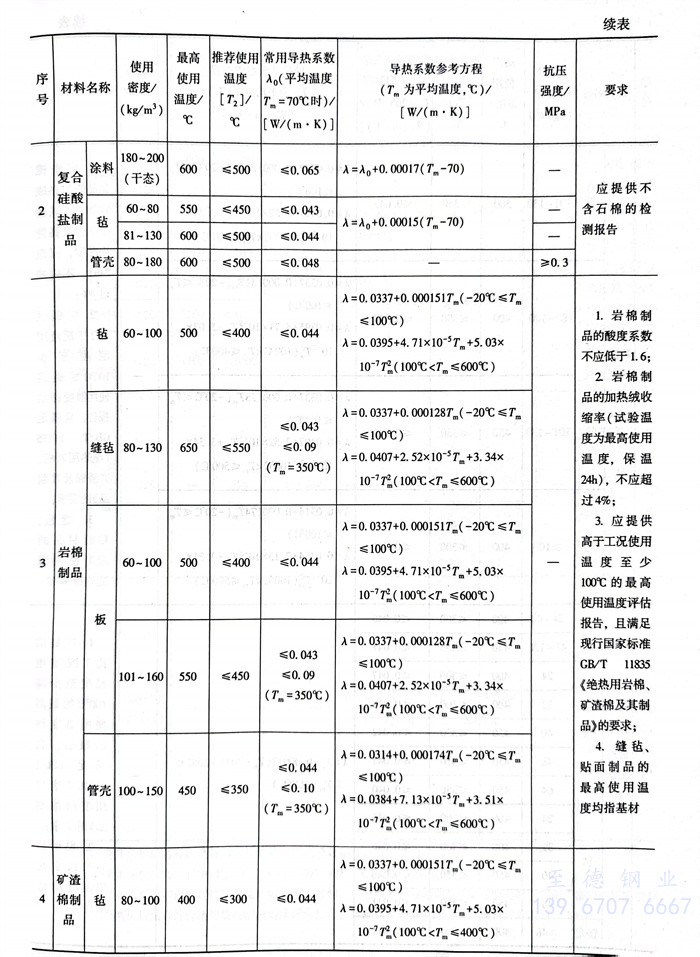

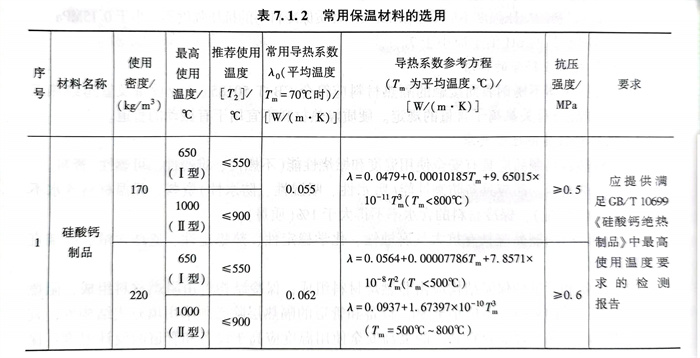

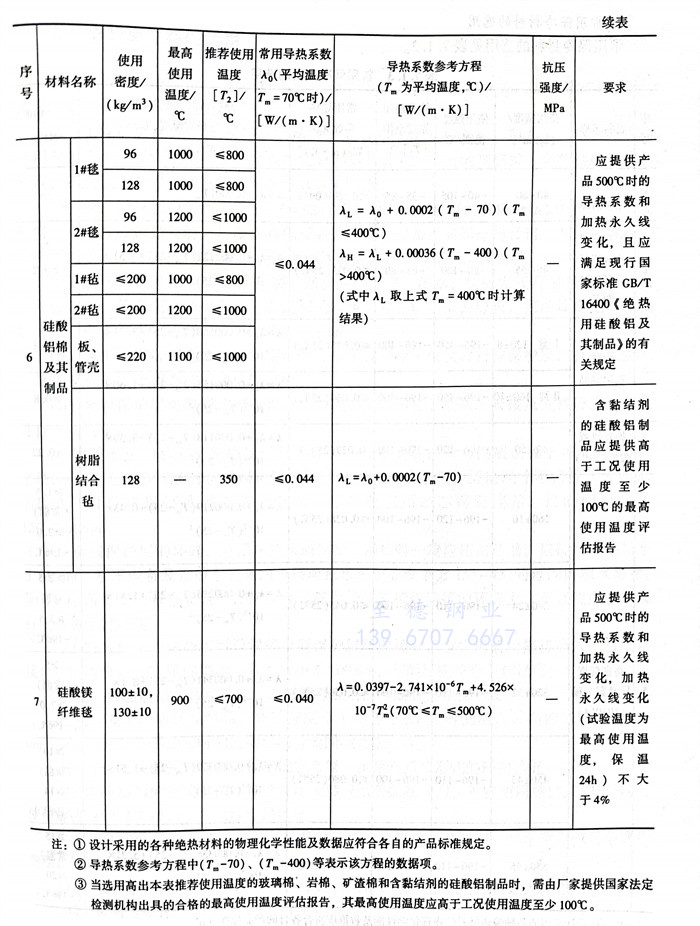

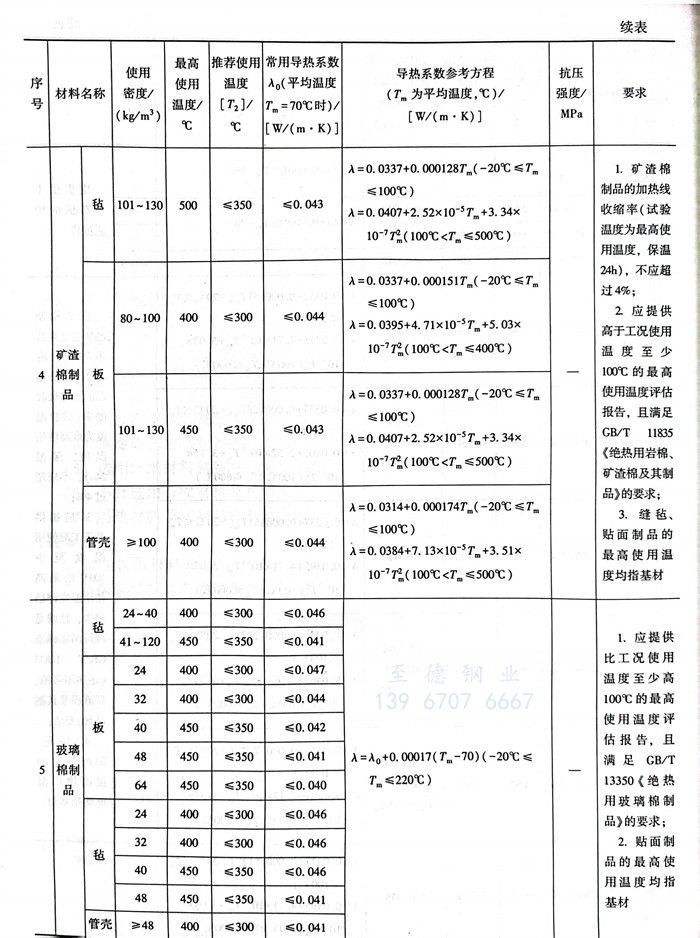

常用保(bao)溫材(cai)料的選用見表7.1.2。
