①. 集液包應(ying)設置(zhi)在下列場合。

  a. 蒸(zheng)汽主管的(de)末端(duan)。

  b. 蒸(zheng)汽管線的立式II形補(bu)償彎管或立管最低處。

  c. 蒸汽水平管的低(di)點處。

  d. 裝置邊界蒸汽管(guan)線切斷(duan)閥之(zhi)前。

②. 水平敷設的長(chang)蒸汽管應設集液包，其間(jian)隔如下。

  a. 在(zai)裝置內，飽和蒸汽宜(yi)為(wei)80m，過熱蒸汽宜(yi)為(wei)160m。

  b. 在裝置外(wai)，順(shun)坡時(shi)宜(yi)為(wei)300m，逆坡時(shi)宜(yi)為(wei)200m。

③. 管(guan)廊上蒸汽總(zong)管(guan)末端(duan)的集液包配管(guan)應考慮以(yi)下(xia)要求(qiu)。

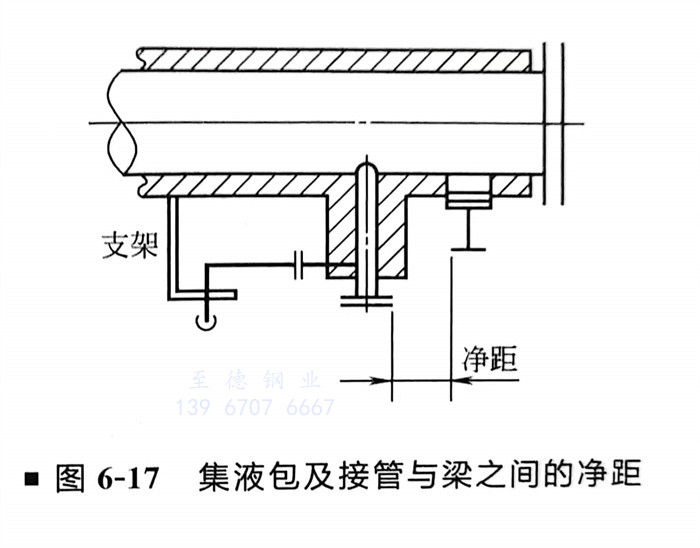

  a. 集(ji)液包(bao)及接管與(yu)梁之間的(de)凈距應大于熱位移量及保溫所需的(de)空間，且不小于200mm（圖6-17）。

  b. 集液包(bao)的(de)冷凝水(shui)出口管(guan)的(de)方位(wei)不宜向管(guan)廊梁的(de)一側引(yin)出，同時避免與管(guan)廊下層管(guan)道相碰(peng)。疏水(shui)閥應布置在不影響(xiang)通行的(de)地方。

  c. 集(ji)液包的冷凝水出口管的走向，除考慮管道柔性要求(qiu)外，還要考慮便于設置管道支架(jia)及疏水閥組的支架(jia)。

  d. 在蒸汽主管(guan)(guan)的(de)位(wei)移(yi)較(jiao)大時(shi)，靠近主管(guan)(guan)的(de)小(xiao)管(guan)(guan)支架(jia)應盡量利(li)用主管(guan)(guan)生根(gen)，以減小(xiao)相對位(wei)移(yi)。

  e. 蒸(zheng)汽管徑小于DN80時，根據項目(mu)要求可(ke)不(bu)必(bi)采(cai)用集液(ye)包(bao)，僅設低(di)點排放至(zhi)疏(shu)水(shui)閥即可(ke)。

④. 集液包的結(jie)構如(ru)下(xia)。

  a. 集液(ye)包的冷凝水(shui)出口管線(xian)應(ying)設切斷閥或蒸汽(qi)疏水(shui)閥組。

  b. 集液(ye)包通常采(cai)用標準管(guan)(guan)件組合而成(cheng)，應符合管(guan)(guan)道等級規(gui)定(ding)。集液(ye)包下端宜(yi)用法蘭蓋，兼(jian)作吹掃用。也可以(yi)用焊接(jie)管(guan)(guan)帽，但(dan)需(xu)增加排液(ye)口。

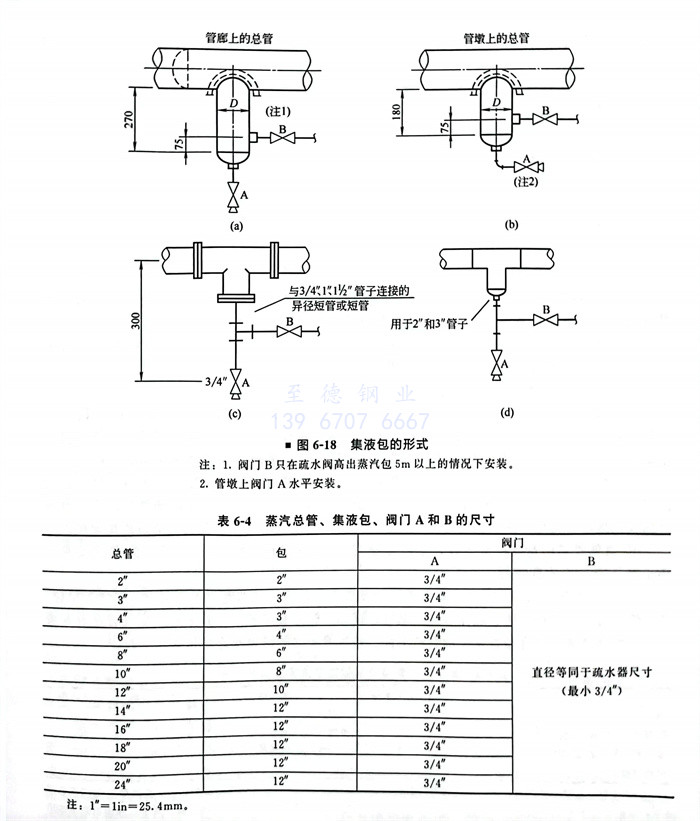

  c. 根據蒸汽主管(guan)的(de)管(guan)徑范圍(wei)組合形(xing)式，集液包(bao)有如圖6-18所(suo)示的(de)幾種形(xing)式。蒸汽總(zong)管(guan)、集液包(bao)、閥門A和B的(de)尺寸見表(biao)6-4。
