①. 此處的高點排(pai)(pai)氣及低(di)點排(pai)(pai)液(ye)是指在PID圖(tu)上可(ke)以不(bu)表示的。高點排(pai)(pai)氣用于水(shui)壓(ya)試驗(yan)及液(ye)體(ti)管道的排(pai)(pai)氣，低(di)點排(pai)(pai)液(ye)用于水(shui)壓(ya)試驗(yan)及停車(che)排(pai)(pai)凈等。PID圖(tu)上所表示的排(pai)(pai)氣和排(pai)(pai)液(ye)應按流程(cheng)要求，并遵循有關規(gui)定進行(xing)設計。
②. 不銹鋼管道的高點與低點均應分別備有排氣口與排液口，并位于容易接近的地方。如該處（相同高度）有其他接口可利用時，可不另設排氣口或排液口。除管廊上的管道外，對于公稱直徑小于或等于25mm的管道可省去排氣口。對于蒸汽伴熱管迂回時出現的低點處，可不設排液口。
③. 高(gao)點排(pai)氣管的(de)公(gong)(gong)稱(cheng)(cheng)直徑(jing)(jing)最(zui)小(xiao)(xiao)應(ying)為(wei)(wei)15mm；低(di)點排(pai)液管的(de)公(gong)(gong)稱(cheng)(cheng)直徑(jing)(jing)最(zui)小(xiao)(xiao)應(ying)為(wei)(wei)20mm。當(dang)主管公(gong)(gong)稱(cheng)(cheng)直徑(jing)(jing)為(wei)(wei)15mm時，可采用等(deng)徑(jing)(jing)的(de)排(pai)液口。SH3012規定了放氣口、排(pai)液口的(de)最(zui)小(xiao)(xiao)公(gong)(gong)稱(cheng)(cheng)直徑(jing)(jing)，對于(yu)(yu)(yu)(yu)小(xiao)(xiao)于(yu)(yu)(yu)(yu)或(huo)(huo)等(deng)于(yu)(yu)(yu)(yu)DN25的(de)為(wei)(wei)15mm，對于(yu)(yu)(yu)(yu)DN40～150的(de)為(wei)(wei)20mm，對于(yu)(yu)(yu)(yu)DN200～350的(de)為(wei)(wei)25mm，對于(yu)(yu)(yu)(yu)大(da)于(yu)(yu)(yu)(yu)或(huo)(huo)等(deng)于(yu)(yu)(yu)(yu)DN400的(de)為(wei)(wei)40mm。高(gao)黏度介質管道排(pai)液口大(da)于(yu)(yu)(yu)(yu)或(huo)(huo)等(deng)于(yu)(yu)(yu)(yu)DN25。
④. 氣(qi)體管道(dao)的(de)高(gao)點排(pai)氣(qi)口可不設閥門(men)，接(jie)管口應采用法蘭蓋或(huo)管帽等加以封閉(bi)。
⑤. 所有(you)排(pai)液口最低點(dian)與地面或平臺(tai)的距離不宜(yi)小于150mm。
⑥. 飽(bao)和蒸汽管道的(de)低點應設集液包及蒸汽疏水(shui)閥組。
⑦. 對于全廠(chang)性的(de)(de)工(gong)藝、凝結(jie)水和(he)水管道，在(zai)歷(li)年最冷(leng)月月平(ping)均溫度(du)的(de)(de)平(ping)均值高于0℃的(de)(de)地區，應少設低點排(pai)液，低于或等(deng)于0℃的(de)(de)地區，應在(zai)適當位置設低點排(pai)液。
⑧. 氫氣管(guan)道上(shang)不宜設(she)置高點排(pai)氣和低點排(pai)液(ye)。
⑨. 蒸(zheng)汽主(zhu)管(guan)(guan)（干管(guan)(guan)）的排(pai)液(ye)(ye)設(she)施(shi)應(ying)包括撲(pu)集(ji)(ji)管(guan)(guan)、切斷閥(fa)和疏水(shui)閥(fa)（具體可見本(ben)書“蒸(zheng)汽管(guan)(guan)道集(ji)(ji)液(ye)(ye)包”所述(shu)）。
⑩. 公(gong)用工程管道的末端應(ying)設置低(di)點排液口，以(yi)利(li)排液和(he)吹掃(sao)。

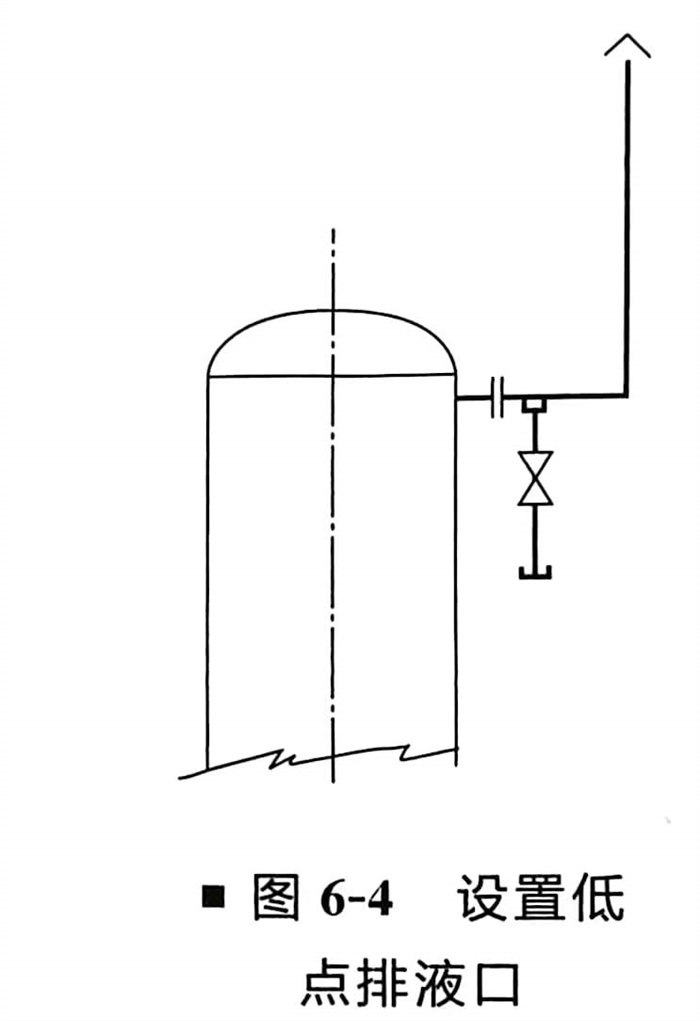

?. 凡向(xiang)大氣排放的(de)排氣管道，應設置低點(dian)排液口，如圖6-4所(suo)示。
?. 輸送催(cui)化劑或高黏度的物料（如焦油(you)、瀝青、重質(zhi)燃(ran)料油(you)等）管道(dao)排氣(qi)、排液(ye)口的直徑(jing)應(ying)不(bu)小于DN25。

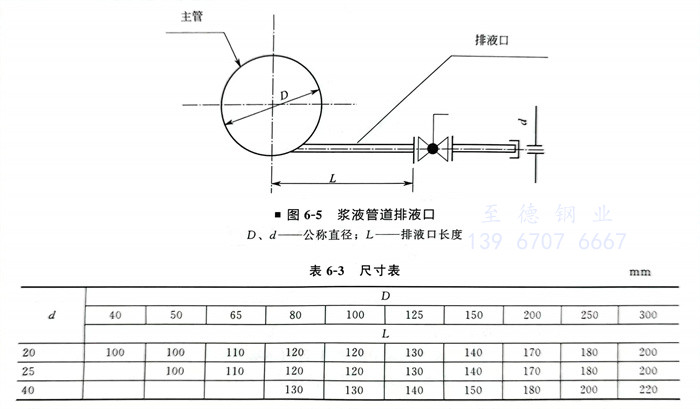

?. 漿液管道不宜設(she)置(zhi)(zhi)排氣和(he)排液口，如(ru)需要(yao)設(she)置(zhi)(zhi)排液口時(shi)其型式和(he)尺寸(cun)見圖6-5和(he)表6-3所示。
?. 輸送固體或漿料管道的排氣、排液管的切斷閥宜選用球閥(fa)或旋塞閥。
?. 管道上排氣、排液(ye)口設置(zhi)的(de)閥門應(ying)靠(kao)近主(zhu)管。
?. 振動管道上直徑小于DN40密閉(bi)放空、放凈管根部接(jie)口處應采(cai)取加(jia)強(qiang)措施。
?. 輸送液(ye)態丁烷和更輕的液(ye)化烴類管道上的排氣、排液(ye)管的切斷閥(fa)應設雙閥(fa)。
?. 放氣(qi)或排(pai)(pai)液(ye)管(guan)(guan)上(shang)的(de)切斷(duan)閥(fa)(fa)(fa)(fa)，宜用(yong)閘閥(fa)(fa)(fa)(fa)，閥(fa)(fa)(fa)(fa)后可(ke)接帶管(guan)(guan)帽短(duan)管(guan)(guan)；對于(yu)高壓(ya)、極度及(ji)高度危害介質的(de)管(guan)(guan)道(dao)應(ying)(ying)設雙(shuang)閥(fa)(fa)(fa)(fa)。當設置單閥(fa)(fa)(fa)(fa)時，應(ying)(ying)加(jia)(jia)盲板(ban)或法蘭(lan)(lan)蓋；連(lian)續操作(zuo)的(de)可(ke)燃(ran)氣(qi)體管(guan)(guan)道(dao)低點的(de)排(pai)(pai)液(ye)閥(fa)(fa)(fa)(fa)，應(ying)(ying)為(wei)雙(shuang)閥(fa)(fa)(fa)(fa)。排(pai)(pai)出的(de)液(ye)體應(ying)(ying)排(pai)(pai)放至密閉系統：僅(jin)在開停(ting)工時使用(yong)的(de)排(pai)(pai)液(ye)閥(fa)(fa)(fa)(fa)，可(ke)設一(yi)(yi)道(dao)閥(fa)(fa)(fa)(fa)門(men)并加(jia)(jia)螺紋堵(du)頭、管(guan)(guan)帽、盲板(ban)或法蘭(lan)(lan)蓋。可(ke)燃(ran)液(ye)體管(guan)(guan)道(dao)以及(ji)大于(yu)2.5MP。蒸汽管(guan)(guan)道(dao)上(shang)排(pai)(pai)液(ye)管(guan)(guan)裝一(yi)(yi)個切斷(duan)閥(fa)(fa)(fa)(fa)時，應(ying)(ying)在端(duan)頭加(jia)(jia)管(guan)(guan)帽（管(guan)(guan)堵(du)）盲板(ban)或法蘭(lan)(lan)蓋。
?. 容器設(she)備(bei)(bei)上的排氣管(guan)除(chu)作為(wei)進出料呼吸用外，應(ying)設(she)置(zhi)切斷(duan)閥(fa)，閥(fa)門宜直接與設(she)備(bei)(bei)管(guan)口相(xiang)接。當只(zhi)安裝一個切斷(duan)閥(fa)時其端部應(ying)設(she)置(zhi)絲堵、管(guan)帽(mao)或(huo)盲法(fa)蘭密(mi)封。
?. 允許向大氣(qi)排放(fang)的介質(zhi)排氣(qi)管端部的高度應(ying)符合(he)本書“管道布置設(she)計的一(yi)般要(yao)求”中(zhong)“32大氣(qi)排放(fang)的相(xiang)關規定”。
21. 為保證閥(fa)門檢修、絲堵(du)、管(guan)帽(mao)及(ji)法蘭拆卸、軟管(guan)連(lian)接(jie)，管(guan)道上低點排液管(guan)管(guan)端距(ju)地面(mian)或樓板面(mian)的凈距(ju)不得小于100mm。
22. 接地(di)漏或(huo)開口(kou)(kou)罐(guan)的(de)放凈(jing)管(guan)管(guan)口(kou)(kou)應高(gao)出地(di)漏或(huo)罐(guan)口(kou)(kou)大于(yu)或(huo)等于(yu)50mm。
23. 管道布置呈U形II形時，其水平或垂直管道上的排氣、排液口安(an)裝位置盡(jin)量設置在物料流向的下(xia)游端部。

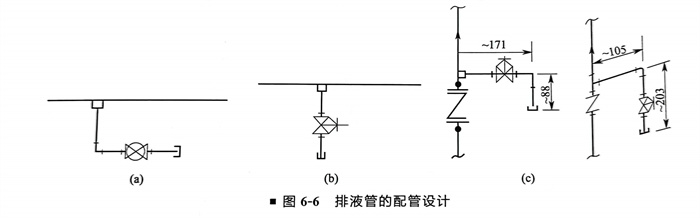

24. 對易(yi)(yi)自聚、易(yi)(yi)凍結、易(yi)(yi)凝固、含固體介(jie)質(zhi)的(de)管(guan)道上(shang)的(de)排液管(guan)不應(ying)配成如圖(tu)6-6（a）所示的(de)彎(wan)管(guan)形式。一(yi)般應(ying)采用圖(tu)6-6（b）的(de)形式。圖(tu)6-6（c）右側(ce)的(de)排凈閥門(men)放置(zhi)不合(he)理，閥門(men)上(shang)側(ce)易(yi)(yi)積(ji)液。
25. 排氣、排液管端部連接(jie)形式。
a. 當(dang)采(cai)用管螺紋管件連接時，排氣、排液閥出口處加絲堵密封(feng)。
b. 當采用(yong)承插焊接型(xing)管(guan)件連接時(shi)，排氣(qi)、排液閥出口處加螺紋(wen)(wen)管(guan)帽密封。如排氣(qi)、排液閥為法蘭(lan)連接時(shi)，可采用(yong)盲(mang)法蘭(lan)密封，亦可采用(yong)螺紋(wen)(wen)法蘭(lan)加絲(si)堵。
c. 當采用定型管件連接時(shi)，管端部(bu)加盲板(ban)法(fa)蘭，需要時(shi)可采用螺(luo)紋法(fa)蘭加絲堵(du)。
26. 排氣和排液(ye)型(xing)式分為(wei)(wei)兩類，一(yi)類為(wei)(wei)帶(dai)閥門型(xing)，另一(yi)類為(wei)(wei)不帶(dai)閥門型(xing)。不帶(dai)閥門的排氣和排液(ye)不宜采(cai)用(yong)。
各種類型(xing)的排氣、排液配管的選用應根據工程管道等級(ji)規定(ding)選用。

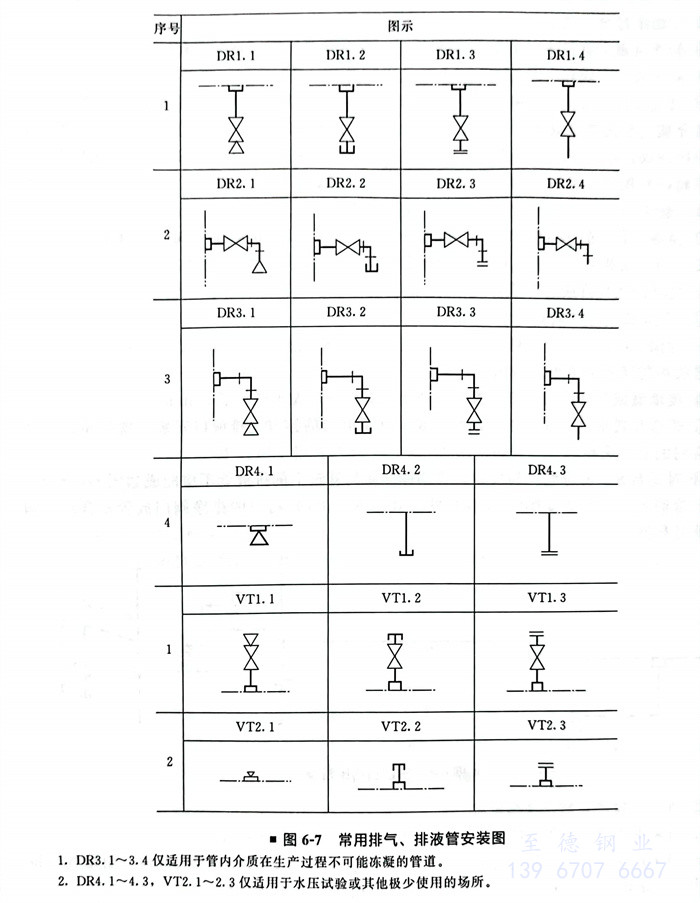

其中螺紋連接主(zhu)要(yao)(yao)用于(yu)低壓公用工(gong)(gong)程管(guan)(guan)道(dao)上(shang)(shang)的(de)(de)排(pai)(pai)氣(qi)(qi)和(he)排(pai)(pai)液(ye)。承插焊連接主(zhu)要(yao)(yao)用于(yu)碳鋼(gang)或(huo)低合金鋼(gang)的(de)(de)工(gong)(gong)藝管(guan)(guan)道(dao)或(huo)壓力較(jiao)高的(de)(de)公用工(gong)(gong)程管(guan)(guan)道(dao)上(shang)(shang)。法蘭連接主(zhu)要(yao)(yao)用于(yu)不銹鋼(gang)等合金鋼(gang)工(gong)(gong)藝管(guan)(guan)道(dao)上(shang)(shang)。設備上(shang)(shang)的(de)(de)排(pai)(pai)氣(qi)(qi)類型(xing)較(jiao)多。圖(tu)6-7所(suo)示為常用排(pai)(pai)氣(qi)(qi)、排(pai)(pai)液(ye)管(guan)(guan)安裝圖(tu)（含(han)工(gong)(gong)藝要(yao)(yao)求排(pai)(pai)氣(qi)(qi)和(he)排(pai)(pai)凈）。
