1. 焊接材料的選擇

  這兩種鋼焊接時，可采用焊條電弧焊、埋弧焊、CO2氣體保護焊和混合氣體保護焊。采用混合氣體保護焊時，混合氣體的體積分數（％）有下列幾種類型：Ar 98＋CO₂2；Ar 40＋CO₂60； He 40＋CO₂60； He 20 ＋CO₂80； Ar 75 ＋CO₂23 ＋O₂2。這些配比都能有效地防止焊縫污染，獲得最佳的焊縫外觀。

2. 焊接工藝

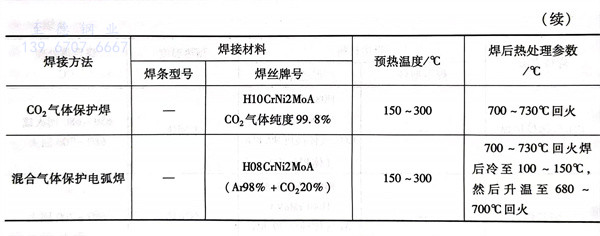

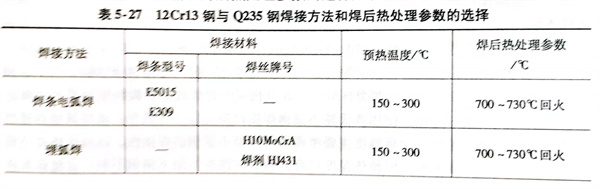

  為了防止這兩(liang)種(zhong)牌號的異種(zhong)鋼焊(han)接(jie)(jie)接(jie)(jie)頭(tou)形成冷裂紋和脆化，焊(han)前(qian)必須預熱(re)；為了提高(gao)異種(zhong)鋼焊(han)接(jie)(jie)接(jie)(jie)頭(tou)的力學性能(neng)，焊(han)后(hou)應進行(xing)回(hui)火(huo)的熱(re)處理(li)(li)。有關12Cr13與Q235兩(liang)種(zhong)異種(zhong)鋼的焊(han)接(jie)(jie)方(fang)法、焊(han)接(jie)(jie)材(cai)料(liao)和焊(han)后(hou)熱(re)處理(li)(li)參數的選擇見表(biao)5-27。
