1. 焊接接頭形(xing)式(shi)和坡口的(de)選擇(ze)

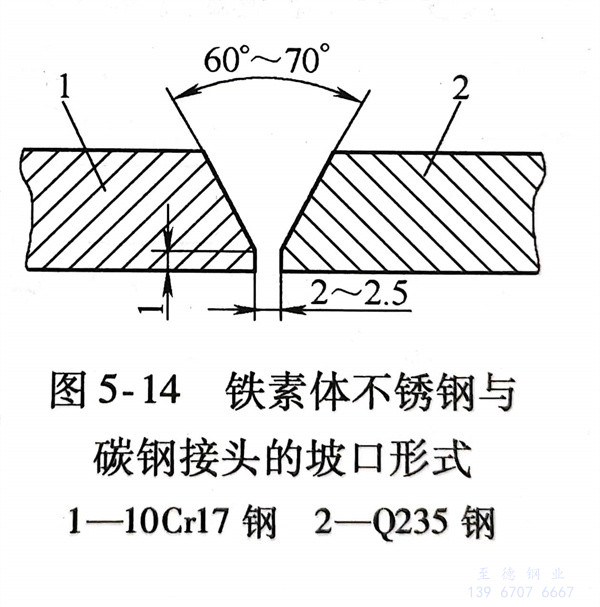

  這兩種鋼焊接結構的焊接接頭盡量采用對接接頭焊縫形式，避免采用T形接頭。通常采用V形坡口，其坡口尺寸如圖5-14所示。由于鐵素體型不銹(xiu)鋼液體金屬的流動性比奧氏體(ti)型不(bu)銹鋼差，為了保證充分焊透，坡口間隙要大一些，通常為2～2.5mm。

2. 焊接方(fang)法的(de)選(xuan)擇

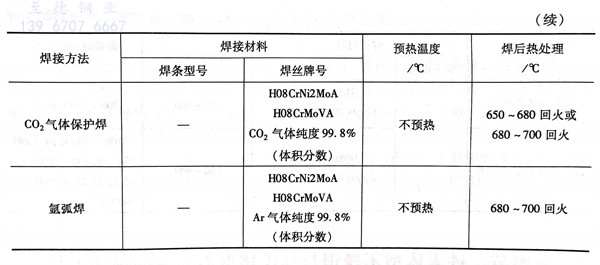

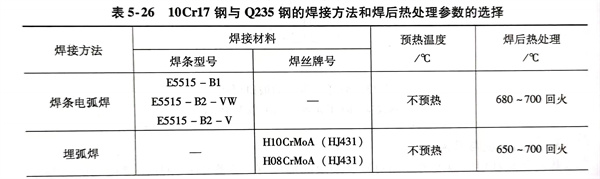

  這兩種鋼的焊接方法可采用焊條電弧焊、埋弧焊、CO₂氣體保護焊和氬弧焊等，其焊接材料、焊前預熱和焊后熱處理參數的選擇，見表5-26。

3. 焊接工藝

  鐵素體(ti)型不銹鋼與碳鋼焊(han)接時，為了防止鐵素體(ti)型不銹鋼焊(han)縫一側(ce)晶粒粗大，產生脆化和裂紋，在焊(han)接工藝上應(ying)采取下(xia)列(lie)措施：

    a. 選用小(xiao)的(de)(de)熱(re)輸入，小(xiao)的(de)(de)焊(han)(han)接(jie)電流，在(zai)保證焊(han)(han)接(jie)接(jie)頭質量的(de)(de)前提下用較快的(de)(de)焊(han)(han)接(jie)速度。

    b. 采用短弧(hu)(hu)焊，電弧(hu)(hu)稍(shao)傾向碳(tan)鋼母材金(jin)屬側，使兩母材金(jin)屬受熱均勻一致。

    c. 多層焊，待前一(yi)層焊縫(feng)冷(leng)卻到室溫(wen)后再(zai)焊下一(yi)道焊縫(feng)。

    d. 焊后進行緩冷。
