在電站或化工、煉油等工業中的許多爐管、按照管路化工流程的工作溫度或工作介質、環境變化不同，選用不同牌號的奧氏體不(bu)銹鋼(gang)管(guan)作為爐管材料，其目的是既要保證不同高溫段爐管的高溫穩定性（選用耐熱奧氏體不銹鋼管），同時還要保證腐蝕段爐管的耐蝕性（選用耐酸奧氏體不銹鋼管）。這樣就出現了不同牌號奧氏體型不銹鋼的焊接接頭。

  由(you)于這類鋼(gang)主要的(de)(de)(de)(de)合金元素(su)(su)(su)都是(shi)(shi)(shi)鉻和鎳，僅僅是(shi)(shi)(shi)數量(liang)上差異而形成(cheng)不同(tong)牌(pai)號的(de)(de)(de)(de)奧(ao)氏體(ti)(ti)(ti)型不銹(xiu)鋼(gang)。與同(tong)種(zhong)奧(ao)氏體(ti)(ti)(ti)不銹(xiu)鋼(gang)管之間(jian)的(de)(de)(de)(de)焊(han)(han)接(jie)(jie)(jie)相比，相同(tong)的(de)(de)(de)(de)問題是(shi)(shi)(shi)焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)和近(jin)縫(feng)(feng)(feng)(feng)(feng)區產(chan)生(sheng)熱(re)裂(lie)紋(wen)；不同(tong)的(de)(de)(de)(de)是(shi)(shi)(shi)要根據焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭的(de)(de)(de)(de)實際工況來(lai)考慮焊(han)(han)接(jie)(jie)(jie)性，以保證工作性能良好。如果(guo)在腐(fu)蝕介(jie)質中工作的(de)(de)(de)(de)，其主要矛盾是(shi)(shi)(shi)焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)和近(jin)縫(feng)(feng)(feng)(feng)(feng)區可(ke)能產(chan)生(sheng)晶間(jian)腐(fu)蝕；如果(guo)長期(qi)在高溫(wen)條件下服役，則應著重考慮焊(han)(han)接(jie)(jie)(jie)接(jie)(jie)(jie)頭的(de)(de)(de)(de)耐熱(re)性、熱(re)強性，包括焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)析出σ相脆化的(de)(de)(de)(de)問題。為(wei)此，要重視焊(han)(han)接(jie)(jie)(jie)材(cai)(cai)料(liao)的(de)(de)(de)(de)選(xuan)擇和焊(han)(han)后(hou)熱(re)處理(li)的(de)(de)(de)(de)措施。通(tong)常所(suo)選(xuan)用的(de)(de)(de)(de)焊(han)(han)接(jie)(jie)(jie)材(cai)(cai)料(liao)，應使焊(han)(han)后(hou)焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)金屬中含有(you)一(yi)定數量(liang)（其體(ti)(ti)(ti)積分數約為(wei)2.5％～5.0％）的(de)(de)(de)(de)鐵(tie)素(su)(su)(su)體(ti)(ti)(ti)組織，以有(you)利于克服焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)熱(re)裂(lie)紋(wen)傾向，也(ye)有(you)利于減少(shao)晶間(jian)腐(fu)蝕的(de)(de)(de)(de)可(ke)能；控制焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)金屬中的(de)(de)(de)(de)碳(tan)含量(liang)；焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)中添加碳(tan)化物穩定合金元素(su)(su)(su)或者(zhe)焊(han)(han)后(hou)進行固(gu)溶或穩定化處理(li)，可(ke)以防止晶間(jian)腐(fu)蝕的(de)(de)(de)(de)產(chan)生(sheng)；為(wei)了(le)避免高溫(wen)工況下鐵(tie)素(su)(su)(su)體(ti)(ti)(ti)發(fa)生(sheng)σ相轉(zhuan)變，焊(han)(han)縫(feng)(feng)(feng)(feng)(feng)金屬中鐵(tie)素(su)(su)(su)體(ti)(ti)(ti)的(de)(de)(de)(de)數量(liang)不宜過高。

  奧(ao)氏(shi)體型不(bu)(bu)銹鋼管焊縫(feng)的性能主要(yao)取決于其化(hua)學成(cheng)(cheng)(cheng)分。為了達到成(cheng)(cheng)(cheng)分穩定的目的，在(zai)施焊過程中焊接(jie)參數要(yao)基(ji)本不(bu)(bu)變，焊接(jie)操(cao)作人員要(yao)規范化(hua)施焊，才能使(shi)焊縫(feng)金(jin)屬成(cheng)(cheng)(cheng)分有重現性，最(zui)終保證焊縫(feng)性能的不(bu)(bu)變。

  當然在選擇焊接(jie)(jie)材(cai)料時，要嚴格控制有(you)害元素硫、磷的(de)含(han)量，才能(neng)減少焊接(jie)(jie)接(jie)(jie)頭缺陷的(de)產生(sheng)。

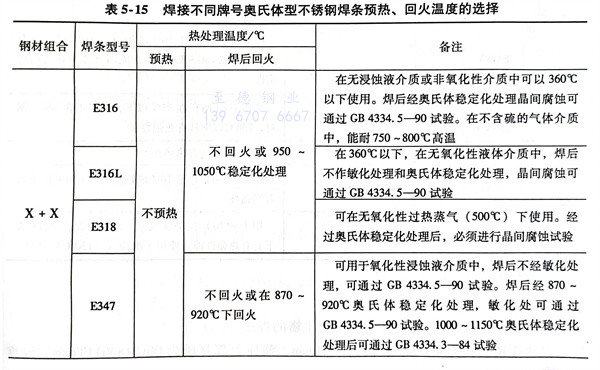

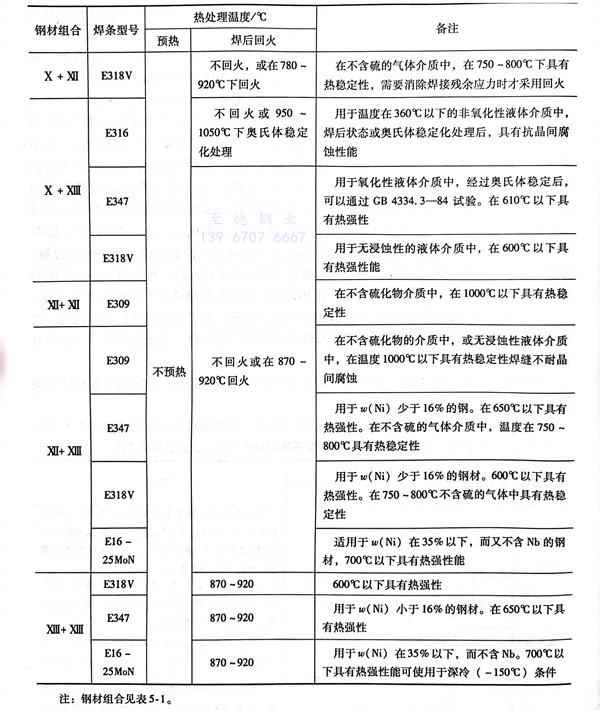

  有關不同牌號的奧氏體型不銹(xiu)鋼管(guan)焊(han)接時，焊(han)條、預熱和(he)回(hui)火溫度的選擇見表5-15。
