1. 火炬系統工藝(yi)流程簡介

  火(huo)炬根(gen)據燃燒特性可分為有(you)煙火(huo)炬、無煙火(huo)炬、吸熱火(huo)炬。

  火(huo)炬根據支(zhi)撐(cheng)結構(gou)可分為高架火(huo)炬、地面火(huo)炬、坑式火(huo)炬。一般按火(huo)炬的支(zhi)撐(cheng)結構(gou)進(jin)行分類。

  高架(jia)火(huo)(huo)(huo)炬(ju)(ju)(ju)即采用豎立的(de)(de)火(huo)(huo)(huo)炬(ju)(ju)(ju)筒(tong)體將燃燒器(qi)（又稱火(huo)(huo)(huo)炬(ju)(ju)(ju)頭）高架(jia)于空中，火(huo)(huo)(huo)炬(ju)(ju)(ju)氣(qi)通過火(huo)(huo)(huo)炬(ju)(ju)(ju)筒(tong)體進(jin)入燃燒器(qi)，燃燒后(hou)的(de)(de)煙氣(qi)直接(jie)進(jin)入空氣(qi)中，隨氣(qi)流擴(kuo)散(san)至遠(yuan)處(chu)。根據火(huo)(huo)(huo)炬(ju)(ju)(ju)筒(tong)體的(de)(de)支撐形式(shi)，高架(jia)火(huo)(huo)(huo)炬(ju)(ju)(ju)又可(ke)分為塔(ta)(ta)架(jia)式(shi)、半塔(ta)(ta)架(jia)式(shi)、自支撐式(shi)、拉線(xian)式(shi)。

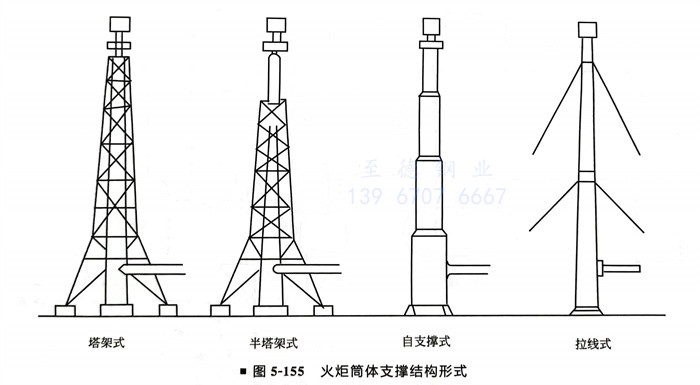

火炬筒體(ti)支撐結構形式，如圖5-155所示。

  地(di)(di)面(mian)火炬(ju)沒有支(zhi)撐結(jie)構，一般粗短、無(wu)(wu)煙、不(bu)發光(guang)且幾乎無(wu)(wu)聲(sheng)，光(guang)、噪聲(sheng)符(fu)合環保(bao)要求(qiu)，操作維修比較方(fang)便，近年來有被推廣(guang)使用的(de)趨勢(shi)。但隨著(zhu)處理氣(qi)量的(de)增加(jia)，地(di)(di)面(mian)火炬(ju)造價增加(jia)的(de)幅度往(wang)往(wang)比高(gao)架火炬(ju)大得多，而且地(di)(di)面(mian)火炬(ju)不(bu)能(neng)用于有毒物(wu)質的(de)燃燒。如果氣(qi)體(ti)中含有相當量的(de)硫，則(ze)地(di)(di)面(mian)上的(de)二氧化硫濃度可能(neng)超過空氣(qi)污(wu)染控制(zhi)規定(ding)的(de)限制(zhi)值。

  坑(keng)式火炬(ju)在(zai)地面以下的坑(keng)中燃(ran)燒，主要處(chu)理可燃(ran)液體(ti)廢物，現在(zai)用得較少。

  火(huo)炬形式的(de)選擇應根據(ju)火(huo)炬系統的(de)設計(ji)處(chu)理量(liang)、項目(mu)所在地的(de)總圖(tu)布置以(yi)及環境保護的(de)要求(qiu)等因(yin)素確定。

  高架火(huo)(huo)(huo)炬主(zhu)要包(bao)括(kuo)分液(ye)罐(guan)（也(ye)稱排放罐(guan)，有(you)的火(huo)(huo)(huo)炬系統不止一個）、密(mi)封(feng)(feng)(feng)罐(guan)（大多用(yong)水(shui)封(feng)(feng)(feng)，稱為水(shui)封(feng)(feng)(feng)罐(guan)）、火(huo)(huo)(huo)炬收(shou)集管線、火(huo)(huo)(huo)炬筒體(ti)、火(huo)(huo)(huo)炬頭、氣(qi)體(ti)密(mi)封(feng)(feng)(feng)、長(chang)(chang)明(ming)(ming)燈(deng)及(ji)監測長(chang)(chang)明(ming)(ming)燈(deng)的熱電(dian)器、清煙裝置、航(hang)標指示燈(deng)、點火(huo)(huo)(huo)設施、監視電(dian)視（也(ye)稱CCTV，一般離火(huo)(huo)(huo)炬有(you)一定距離）。

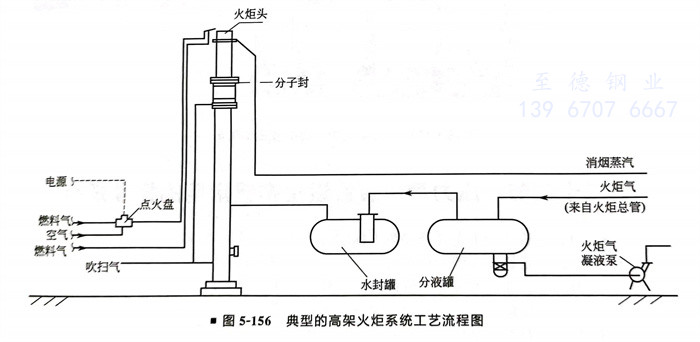

  典型的高架火(huo)炬系統(tong)工(gong)藝流程，如(ru)圖5-156所示。

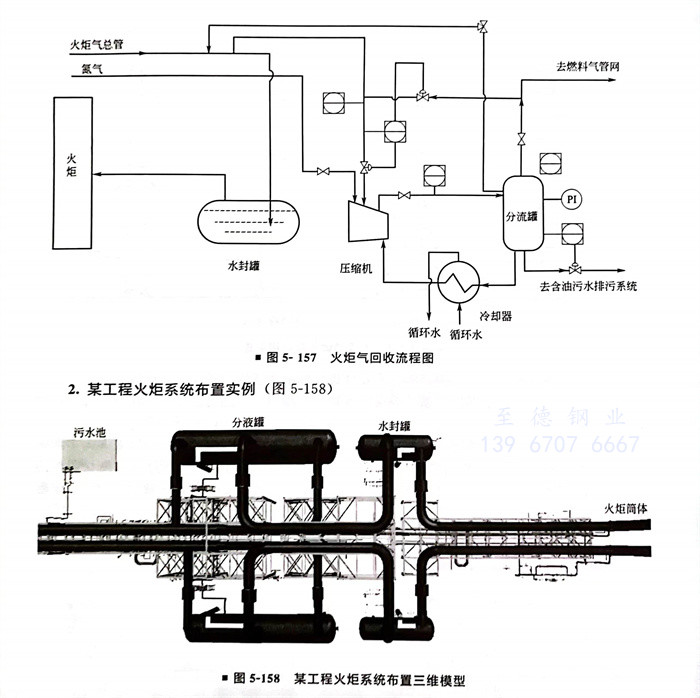

  火(huo)炬氣(qi)回(hui)收流程(cheng)，如圖5-157所示。
