1. 空(kong)分站工藝流程簡介
空分(fen)裝(zhuang)置(zhi)（Air Separation Unit，ASU）是用來分(fen)離空氣(qi)(qi)(qi)(qi)中的(de)各組(zu)分(fen)氣(qi)(qi)(qi)(qi)體(ti)，為全廠工藝裝(zhuang)置(zhi)及各輔助裝(zhuang)置(zhi)提(ti)供所需要(yao)的(de)氧氣(qi)(qi)(qi)(qi)、氮氣(qi)(qi)(qi)(qi)、氬氣(qi)(qi)(qi)(qi)等氣(qi)(qi)(qi)(qi)體(ti)和(he)液體(ti)產品的(de)裝(zhuang)置(zhi)。氧氣(qi)(qi)(qi)(qi)和(he)氮氣(qi)(qi)(qi)(qi)是煉化裝(zhuang)置(zhi)中不(bu)可缺少的(de)原料氣(qi)(qi)(qi)(qi)和(he)保護氣(qi)(qi)(qi)(qi)。
在空分領域中(zhong)，深(shen)冷(leng)(leng)法(fa)、變(bian)壓(ya)吸附(fu)法(fa)、膜(mo)分離法(fa)是(shi)應(ying)用于(yu)工業(ye)生(sheng)產的三大分離方法(fa)。深(shen)冷(leng)(leng)法(fa)是(shi)傳統的制(zhi)(zhi)氧(yang)（氮(dan)）方法(fa)，在國內外(wai)的制(zhi)(zhi)氧(yang)（氮(dan)）行業(ye)中(zhong)仍(reng)占據(ju)著統治地位，適用于(yu)氧(yang)（氮(dan)）氣需(xu)求(qiu)(qiu)量(liang)大、純度高，且要求(qiu)(qiu)連續供(gong)氣，并將液氧(yang)（氮(dan)）作為儲備氣源的生(sheng)產場合，變(bian)壓(ya)吸附(fu)法(fa)（PSA）和膜(mo)分離法(fa)是(shi)新(xin)興的制(zhi)(zhi)氧(yang)（氮(dan)）方法(fa)，其技術日臻成熟(shu)，適用于(yu)氧(yang)（氮(dan)）氣需(xu)求(qiu)(qiu)量(liang)小、純度低、開停(ting)迅速、操(cao)作彈性大、無需(xu)液體(ti)產品(pin)的生(sheng)產場合。
目前，國內(nei)外大(da)型(xing)空(kong)分裝置(zhi)流(liu)(liu)程(cheng)(cheng)多數采用深冷法(fa)。根(gen)據產品(pin)壓(ya)(ya)(ya)(ya)縮(suo)(suo)情況，深冷法(fa)可分為外壓(ya)(ya)(ya)(ya)縮(suo)(suo)流(liu)(liu)程(cheng)(cheng)和(he)內(nei)壓(ya)(ya)(ya)(ya)縮(suo)(suo)流(liu)(liu)程(cheng)(cheng)。其中，內(nei)壓(ya)(ya)(ya)(ya)縮(suo)(suo)流(liu)(liu)程(cheng)(cheng)較為廣泛地應用在冶金、石(shi)油化工等行業。根(gen)據循環增壓(ya)(ya)(ya)(ya)機壓(ya)(ya)(ya)(ya)縮(suo)(suo)介質的不同，內(nei)壓(ya)(ya)(ya)(ya)縮(suo)(suo)流(liu)(liu)程(cheng)(cheng)通常可分為空(kong)氣循環流(liu)(liu)程(cheng)(cheng)和(he)氮氣循環流(liu)(liu)程(cheng)(cheng)。

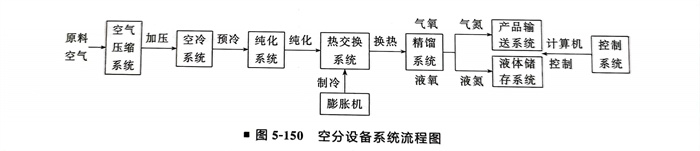

空分設備系統(tong)，如(ru)圖(tu)5-150所示。

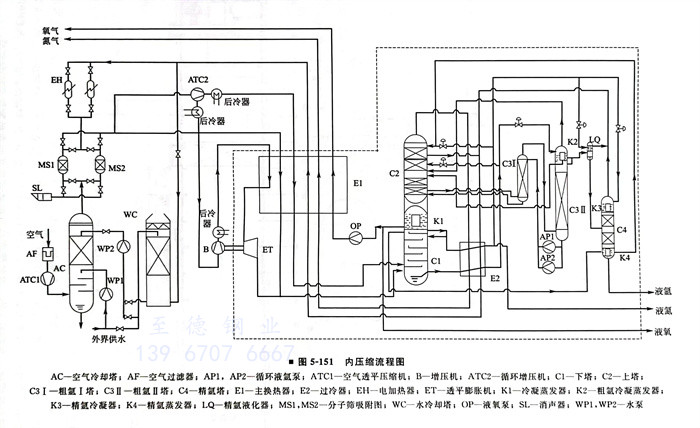

目(mu)前空(kong)(kong)分(fen)設備流(liu)(liu)程(cheng)(cheng)(cheng)(cheng)主(zhu)要分(fen)為外(wai)壓(ya)(ya)(ya)(ya)縮(suo)流(liu)(liu)程(cheng)(cheng)(cheng)(cheng)和內壓(ya)(ya)(ya)(ya)縮(suo)流(liu)(liu)程(cheng)(cheng)(cheng)(cheng)。外(wai)壓(ya)(ya)(ya)(ya)縮(suo)流(liu)(liu)程(cheng)(cheng)(cheng)(cheng)就是(shi)空(kong)(kong)分(fen)設備生產(chan)低壓(ya)(ya)(ya)(ya)氧(yang)(yang)氣，然后經氧(yang)(yang)壓(ya)(ya)(ya)(ya)機加壓(ya)(ya)(ya)(ya)至所需(xu)壓(ya)(ya)(ya)(ya)力供給用戶。內壓(ya)(ya)(ya)(ya)縮(suo)流(liu)(liu)程(cheng)(cheng)(cheng)(cheng)是(shi)相對(dui)于外(wai)壓(ya)(ya)(ya)(ya)縮(suo)而言的。就是(shi)取消氧(yang)(yang)壓(ya)(ya)(ya)(ya)機，直(zhi)接從(cong)空(kong)(kong)分(fen)設備生產(chan)出中高壓(ya)(ya)(ya)(ya)的氧(yang)(yang)氣供給用戶。內壓(ya)(ya)(ya)(ya)縮(suo)流(liu)(liu)程(cheng)(cheng)(cheng)(cheng)與外(wai)壓(ya)(ya)(ya)(ya)縮(suo)流(liu)(liu)程(cheng)(cheng)(cheng)(cheng)的主(zhu)要區別在于產(chan)品(pin)氧(yang)(yang)的供氧(yang)(yang)壓(ya)(ya)(ya)(ya)力是(shi)液氧(yang)(yang)在冷箱內經液氧(yang)(yang)泵(beng)加壓(ya)(ya)(ya)(ya)達到(dao)的，如圖5-151所示。
2. 空壓(ya)站工藝流程簡介
在煉(lian)油和(he)石油化工(gong)(gong)企業的(de)生產中，作為常(chang)用吹(chui)掃介質的(de)工(gong)(gong)廠(chang)(chang)空氣及儀表動力來源的(de)儀表空氣是必不可少的(de)。因(yin)此，在煉(lian)油和(he)石油化工(gong)(gong)企業的(de)工(gong)(gong)廠(chang)(chang)設計(ji)中，經常(chang)能遇到作為重要輔助(zhu)設施的(de)空壓站(zhan)的(de)設計(ji)。

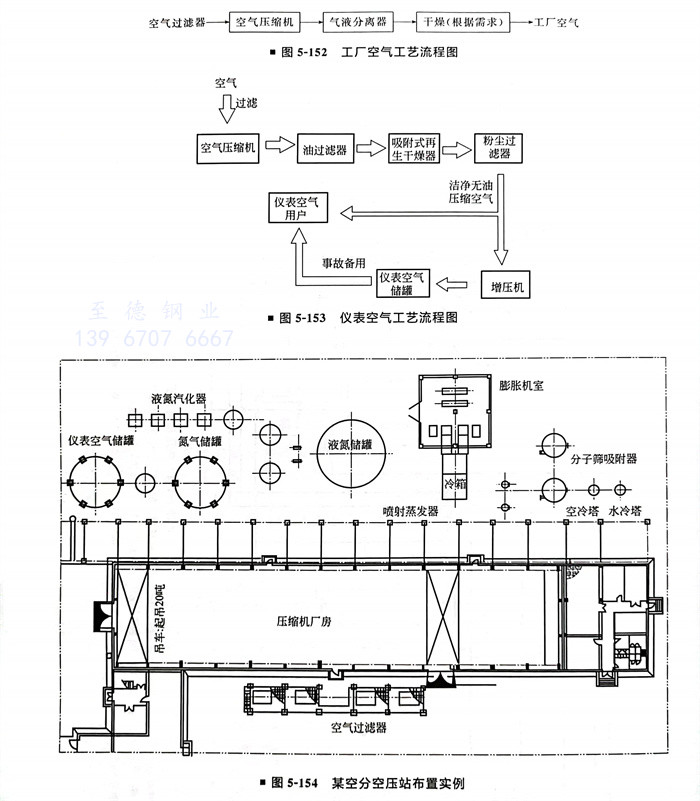

工(gong)廠空氣工(gong)藝流程(cheng)圖(tu)，如圖(tu)5-152所示(shi)。儀表空氣工(gong)藝流程(cheng)圖(tu)，如圖(tu)5-153所示(shi)。
3. 某空(kong)分(fen)空(kong)壓站布(bu)置實例（圖5-154）
