一、建筑物的(de)一般要求
1. 裝置內建筑物(wu)的(de)類型
①. 生產廠(chang)房(fang)：包括各種需要在室內操作(zuo)的廠(chang)房(fang)如泵(beng)房(fang)、壓(ya)縮機房(fang)及合成(cheng)纖(xian)維裝置的酯化聚合廠(chang)房(fang)、抽絲與后加工廠(chang)房(fang)等。
②. 控制(zhi)室和輔助生(sheng)(sheng)產(chan)廠房：輔助生(sheng)(sheng)產(chan)廠房包括變(bian)、配電(dian)室及化驗室、維修間、倉庫等(deng)。
③. 非生產廠房(fang)：如辦公(gong)室(shi)、值班室(shi)、更(geng)衣室(shi)、浴(yu)室(shi)、廁所等(deng)。
2. 建筑統一模數
建筑物的(de)跨度、柱距(ju)、層高等除有特殊要(yao)求者外，一(yi)般可(ke)按(an)照建筑統一(yi)模(mo)數設(she)(she)計，也可(ke)根據實(shi)際情況(kuang)不(bu)按(an)模(mo)數設(she)(she)計。常用(yong)模(mo)數如下。
①. 跨度：6.0m、7.5m、9.0m、10.5m、12.0m、15.0m、18.0m、21m
②. 柱(zhu)距(ju)：4.0m、6.0m、9.0m、12.0m。鋼筋混凝土結構廠房柱(zhu)距(ju)多用6m。
3. 廠房高度

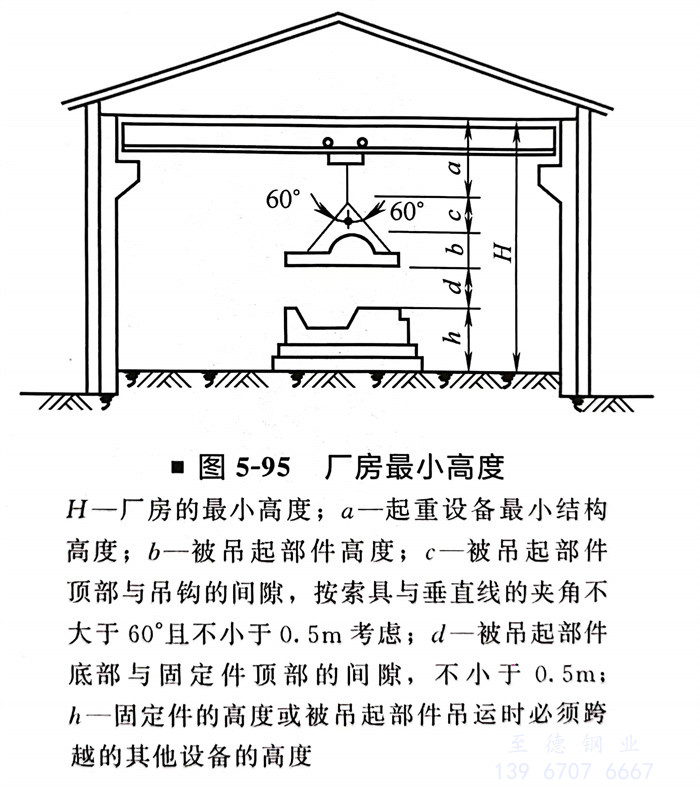

廠(chang)房(fang)(fang)高(gao)度主要根據設(she)備(bei)吊裝所需空間和設(she)備(bei)進、出口管道標高(gao)確定。對(dui)于有(you)固定式(shi)起重(zhong)設(she)備(bei)廠(chang)房(fang)(fang)的高(gao)度H參照(zhao)圖(tu)5-95。
4．廠(chang)房的門
①. 廠房出(chu)、入口(kou)應便于(yu)操作人員通行(xing)(xing)，并至少應有(you)一(yi)(yi)個門(men)能使房內設(she)備的最大(da)檢(jian)修部件(jian)出(chu)入。但可不考(kao)慮安裝在房內的大(da)型(xing)設(she)備如容器的進(jin)出(chu)。一(yi)(yi)般此類設(she)備是在吊裝以后再行(xing)(xing)砌墻(qiang)封(feng)閉廠房的。
②. 檢修時有可(ke)能進入車輛(liang)時，門(men)的寬度(du)和高度(du)應(ying)能使車輛(liang)方便(bian)地通過(guo)。
③. 安全疏(shu)散(san)出口(kou)應向外開(kai)啟，有可燃介(jie)質設(she)備廠房的疏(shu)散(san)出口(kou)不應少于(yu)兩個，但(dan)面積小于(yu)60㎡的乙B、丙類介(jie)質設(she)備廠房可只設(she)一個出口(kou)。
5. 吊裝孔的(de)位置
在兩層(ceng)和(he)兩層(ceng)以上(shang)的生產(chan)廠房(fang)內(nei)布置(zhi)設備時，應使廠房(fang)結構能夠(gou)滿足設備整體吊裝(zhuang)要求(qiu)。并應按設備檢修(xiu)部件的大(da)小設置(zhi)吊裝(zhuang)孔和(he)通道。吊裝(zhuang)孔的位置(zhi)應設在出(chu)入口附近(jin)或(huo)便(bian)于搬運的地(di)方。
6. 建(jian)筑物內地面高度
一(yi)般室(shi)(shi)內地(di)面(mian)(mian)高出室(shi)(shi)外地(di)面(mian)(mian)不小于(yu)200mm。在有(you)可能產生易燃易爆(bao)氣體的裝置(zhi)內控制(zhi)室(shi)(shi)和變、配電室(shi)(shi)，室(shi)(shi)內地(di)面(mian)(mian)應比室(shi)(shi)外地(di)面(mian)(mian)高出600mm。
7. 建筑物的屋頂(ding)要求(qiu)
在(zai)辦公室或學習會(hui)議室需要在(zai)屋(wu)內頂板上(shang)安裝吊(diao)(diao)式(shi)電風扇(shan)時(shi)，屋(wu)面(mian)板的選用，應能(neng)適應安裝吊(diao)(diao)扇(shan)的要求。經驗(yan)證明，如果在(zai)屋(wu)面(mian)板的選用時(shi)，沒(mei)有注意(yi)安裝吊(diao)(diao)扇(shan)的要求，往往出(chu)現吊(diao)(diao)扇(shan)的位(wei)置(zhi)不(bu)恰當，不(bu)能(neng)設在(zai)合適位(wei)置(zhi)。
二、建筑物的(de)防火要求
①. 根據防(fang)火(huo)(huo)規范，同一房間(jian)內，布置有不同火(huo)(huo)災危險(xian)性(xing)類(lei)別(bie)的設備(bei)，房間(jian)的火(huo)(huo)災危險(xian)性(xing)類(lei)別(bie)按(an)其中火(huo)(huo)災危險(xian)性(xing)類(lei)別(bie)最高的設備(bei)確(que)定。但火(huo)(huo)災危險(xian)性(xing)大的設備(bei)所(suo)占面積比例小(xiao)于5％，且(qie)發生事故時(shi)，不足(zu)以蔓(man)延到(dao)其他部(bu)位或采取防(fang)火(huo)(huo)措(cuo)施能防(fang)止火(huo)(huo)災蔓(man)延時(shi)，可(ke)按(an)火(huo)(huo)災危險(xian)性(xing)類(lei)別(bie)較(jiao)低的設備(bei)確(que)定。
②. 同(tong)一建筑物內，布置有不同(tong)火災危險性類(lei)別的房(fang)間(jian)，其中間(jian)隔墻(qiang)應(ying)為防火墻(qiang)。
③. 同一(yi)建筑物內，應將人員集中的(de)房間布置在火災危險(xian)性(xing)較小的(de)一(yi)端(duan)。
④. 甲、乙A類房間(jian)(jian)與可能(neng)產生火花的(de)房間(jian)(jian)相鄰時，其門窗之間(jian)(jian)的(de)距離應(ying)按現行的(de)《爆炸(zha)和火災危險環境電力裝置設(she)計規范》的(de)有關規定執行。
三、控制室的布置
控(kong)(kong)制室是裝(zhuang)置的自動控(kong)(kong)制中(zhong)心(xin)，又(you)是操作人員集(ji)中(zhong)之(zhi)處，屬于重點(dian)保護(hu)建筑物(wu)。因此，在裝(zhuang)置設備(bei)布(bu)置設計中(zhong)對控(kong)(kong)制室的位置與布(bu)置要求(qiu)，必(bi)須給以足夠的重視(shi)。
1. 控制室(shi)的位置(zhi)
①. 全廠性控(kong)制室(shi)或聯合裝置的(de)集中控(kong)制室(shi)應(ying)靠近主要工藝裝置，裝置內的(de)控(kong)制室(shi)應(ying)靠近主要操作區。
②. 處理(li)易燃(ran)、有(you)毒、有(you)粉塵或(huo)有(you)腐蝕性介(jie)質的(de)裝置，控制(zhi)室宜設在本地區常年最小頻率(lv)風(feng)向(xiang)的(de)下(xia)風(feng)側。
③. 控制室(shi)應遠離振(zhen)源，避免周圍環境對室(shi)內地面造成(cheng)振(zhen)幅為(wei)0.1mm（雙振(zhen)幅）、頻率為(wei)25Hz以上的連續性振(zhen)源，不(bu)能排除(chu)時(shi)，應采(cai)取減(jian)振(zhen)措施。
④. 控制室不(bu)應(ying)靠(kao)近主(zhu)要(yao)交(jiao)通干(gan)道(dao)，如不(bu)能避免時，外(wai)墻與干(gan)道(dao)中(zhong)心(xin)線(xian)的距離不(bu)應(ying)小(xiao)于20m。
⑤. 控(kong)制室(shi)應(ying)遠(yuan)離噪聲大的設備(bei)，在室(shi)內控(kong)制臺處測得的噪聲量應(ying)不大于65dB。
⑥. 可燃氣(qi)體、液化烴、可燃液體的(de)在線分析一(yi)次儀表間工(gong)藝設備的(de)防火間距不(bu)限。
⑦. 非防爆型的在(zai)(zai)線分析一次(ci)儀表間(jian)（箱(xiang)）布置在(zai)(zai)爆炸危險區域內(nei)時，應(ying)采用正(zheng)壓(ya)通風。
2. 控制室的布置要求
①. 控制室不宜與高壓配電室、壓縮機廠(chang)(chang)房、鼓風機廠(chang)(chang)房和化學藥劑庫毗鄰布置。
②. 高壓(ya)和有(you)爆炸危險的裝置，控制室朝向設(she)備的一側，不應開(kai)門窗(chuang)。
③. 使用電(dian)子儀表的控制室(shi)，周圍環境對室(shi)內儀表的磁場(chang)干擾場(chang)強應不大于(yu)400A／m，不能排除(chu)時，應采取防護措(cuo)施。
3. 控(kong)(kong)制室(shi)的面積(ji)和高(gao)度（由自控(kong)(kong)專業確定）
①. 控(kong)制室的(de)(de)長度應根(gen)據儀表盤(pan)的(de)(de)數量和排(pai)列形式(shi)確定。長度超12m時宜設兩個門。
②. 控制室的進深，如(ru)設控制臺時，不(bu)宜小于(yu)7.5m，如(ru)不(bu)設時，不(bu)宜小于(yu)6m。
③. 控制室的凈高，有(you)空調裝置時，不應(ying)小(xiao)于3.0m，無(wu)空調時，不應(ying)小(xiao)于3.3m。
④. 控制室的儀表維修室，一(yi)般(ban)需要15～㎡，大型(xing)裝置應適當增加。
四、變、配(pei)電室的布置
①. 變、配電室是散發火花的地點(dian)，是裝(zhuang)置的動力中心(xin)，屬于重點(dian)保(bao)護(hu)建筑物，其位置盡(jin)可(ke)能設在便(bian)于引接電源、接近負荷中心(xin)和進出線方便(bian)之處，避免設在有劇烈振(zhen)動的場所。
②. 變、配電室一般不與(yu)可(ke)燃(ran)氣體壓縮機共用一幢建筑(zhu)物(wu)，常與(yu)控(kong)制室共用一幢建筑(zhu)物(wu)。對于(yu)用電量(liang)較(jiao)大的(de)裝置往(wang)往(wang)變、配電室設在獨立的(de)建筑(zhu)內(nei)。
③. 變壓(ya)器(qi)可露天(tian)或半露天(tian)布置,這時變壓(ya)器(qi)周圍應設固定圍欄(lan)(lan),變壓(ya)器(qi)外廊(lang)與圍欄(lan)(lan)或建筑(zhu)物墻的距離(li)不應小于0.8m。
④. 電(dian)纜敷(fu)設方(fang)式有兩種,即(ji)(ji)電(dian)纜溝敷(fu)設和架空敷(fu)設。有的(de)裝置兩種方(fang)式齊(qi)備,即(ji)(ji)從配電(dian)室地(di)下溝內引(yin)電(dian)纜至用(yong)電(dian)設備區,對于泵(beng)和壓縮機的(de)驅動機用(yong)電(dian)纜一般仍采用(yong)溝內敷(fu)設,對于架空設備或(huo)設施(shi)如空冷器、檢修用(yong)固定式吊車和照(zhao)明電(dian)纜則采用(yong)架空敷(fu)設,這樣比(bi)較(jiao)經濟合(he)理(li)。
⑤. 變、配電室還需要(yao)一間維修值班室。
五、化驗室(shi)的布置
當裝置設(she)在(zai)(zai)(zai)距全廠性控制分析(xi)化驗(yan)室(shi)較遠(超(chao)過1500m),且分析(xi)項目(mu)(mu)和分析(xi)次(ci)數(shu)(shu)較多(duo)時,可(ke)在(zai)(zai)(zai)裝置內設(she)化驗(yan)室(shi),化驗(yan)室(shi)的占地面積按(an)分析(xi)項目(mu)(mu)和次(ci)數(shu)(shu)多(duo)少確定。化驗(yan)室(shi)為明(ming)火房間不應(ying)(ying)與(yu)甲、乙A類房間布置在(zai)(zai)(zai)一(yi)(yi)起,可(ke)與(yu)控制室(shi)共用一(yi)(yi)幢建筑物(wu)時,化驗(yan)室(shi)應(ying)(ying)在(zai)(zai)(zai)最外部一(yi)(yi)端(duan),房間的門向外開啟。可(ke)燃氣(qi)體、液化烴、可(ke)燃液體采(cai)樣管道(dao)不應(ying)(ying)引人化驗(yan)室(shi)內。
六、廠房倉庫的“五距”布(bu)置設(she)計及工程實(shi)例(li)
做(zuo)好(hao)廠房(fang)倉(cang)(cang)庫(ku)(ku)的設備(bei)、貨(huo)物規(gui)劃與擺放,預留出(chu)必要的消防(fang)通(tong)道,可以確(que)保車間內的員(yuan)工在發生緊急情況時快(kuai)(kuai)速逃生以及倉(cang)(cang)庫(ku)(ku)發生突發情況時,救援人(ren)員(yuan)能夠(gou)快(kuai)(kuai)速、準確(que)地(di)到達(da)起火點進行有效處置。倉(cang)(cang)庫(ku)(ku)“五距”是指(zhi):頂(ding)距、燈(deng)距、墻距、柱距、垛距(見GA 1131《倉(cang)(cang)儲場所消防(fang)安全管理通(tong)則》)。
①. 頂距:堆垛上部與樓板(ban)、平屋頂之間(jian)的距離不小于0.3m(人(ren)字屋架從橫梁算(suan)起)。
②. 燈距:物品與照明燈之間的距離(li)不小于(yu)0.5m,以(yi)防止照明燈過于(yu)接(jie)近(jin)商品(燈光產(chan)生熱量)而(er)發生火災(zai)。
③. 墻距:物品與墻之間(jian)的距離不小于0.5m,以便(bian)通風散熱和防(fang)火,一旦發生火災(zai),可供消防(fang)人員(yuan)出(chu)入(ru)。
④. 柱(zhu)(zhu)距(ju):物品堆(dui)垛(duo)與柱(zhu)(zhu)之間的(de)距(ju)離不小(xiao)于0.3m。柱(zhu)(zhu)距(ju)的(de)作用是防(fang)止柱(zhu)(zhu)散(san)發的(de)潮氣使商(shang)品受(shou)潮,并保(bao)護(hu)柱(zhu)(zhu)腳,以免損壞建(jian)筑物。
⑤. 垛距(ju):堆垛與堆垛之(zhi)間(jian)(jian)的距(ju)離(li)不小于(yu)1m。垛距(ju)的作用是使貨堆與貨堆之(zhi)間(jian)(jian),間(jian)(jian)隔清楚,防止混淆(xiao),也(ye)便于(yu)通風檢查,一旦(dan)發生火災,還便于(yu)搶救,疏散(san)物(wu)資。
⑥. 其(qi)他要求。貨(huo)物與地(di)面(mian)的距離不應(ying)小于0.1m。庫房(fang)內主(zhu)通道的寬度不應(ying)小于2m。
每個(ge)堆垛(duo)的面積(ji)不(bu)應大于150m?。儲存(cun)物(wu)品與(yu)風(feng)管(guan)、供暖(nuan)管(guan)道、散熱(re)器的距(ju)離不(bu)應小于0.5m,與(yu)供暖(nuan)機組、風(feng)管(guan)爐、煙道之間的距(ju)離在(zai)各個(ge)方向(xiang)上都不(bu)應小于1m。
七、其他要求
①. 高(gao)層(ceng)廠(chang)房(fang)內的控制(zhi)室與變、配電室宜設在第一層(ceng),若生產需要或受其(qi)他(ta)條件限制(zhi)時,可布置(zhi)在第二層(ceng)。
②. 控制(zhi)室(shi)與變(bian)、配電室(shi)及化驗室(shi)朝向甲(jia)A類中間儲罐一面的墻(qiang)壁為封閉(bi)墻(qiang)時,其(qi)防火間距可由22.5m減少到(dao)15m。
③. 控(kong)制室(shi)或化(hua)(hua)驗室(shi)的室(shi)內不得(de)安裝(zhuang)液化(hua)(hua)烴、可燃氣體、可燃液體的在線分析一(yi)次(ci)儀表。當(dang)上述儀表安裝(zhuang)在控(kong)制室(shi)、化(hua)(hua)驗室(shi)的相鄰(lin)房間內時(shi),中(zhong)間隔墻應為(wei)防(fang)火墻。
④. 壓(ya)縮機或泵等的(de)專用(yong)控(kong)制(zhi)室(shi)(shi)(shi)或不大于10kV的(de)專用(yong)配電(dian)(dian)室(shi)(shi)(shi)，可與(yu)該壓(ya)縮機房、泵房等共用(yong)一幢建筑物。但專用(yong)的(de)控(kong)制(zhi)室(shi)(shi)(shi)、配電(dian)(dian)室(shi)(shi)(shi)的(de)門窗應位于爆炸(zha)危險區范圍之外。
⑤. 兩(liang)個(ge)及兩(liang)個(ge)以上的(de)裝置共用集中控制室(shi)距甲、乙A類設備(bei)、儲罐或加熱爐(lu)不(bu)應小于30m。
