一、加熱爐的位置

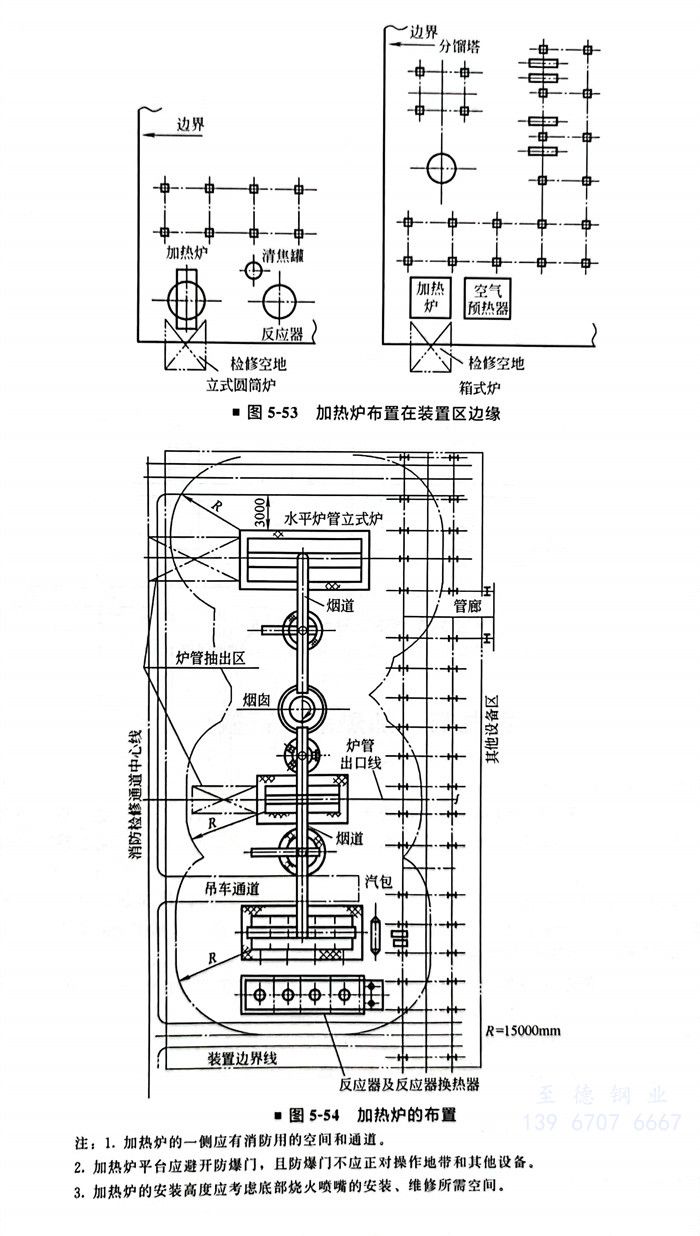

  ①. 一(yi)般加(jia)熱爐(lu)（Heating Furnace）被視(shi)為明火(huo)(huo)設備(bei)之一(yi)，因(yin)此加(jia)熱爐(lu)通(tong)常布置(zhi)在(zai)裝(zhuang)置(zhi)區(qu)的(de)(de)(de)邊緣地區(qu)（圖5-53），最(zui)好在(zai)工藝裝(zhuang)置(zhi)常年最(zui)小頻率風(feng)向的(de)(de)(de)下風(feng)側，以免泄漏的(de)(de)(de)可(ke)燃物(wu)觸及(ji)明火(huo)(huo)而發生事故(gu)。

  ②. 加(jia)熱(re)爐(lu)應布(bu)置在離(li)含油工藝設備15m以外（除反(fan)應器(qi)外）。從加(jia)熱(re)爐(lu)出來的物料溫(wen)(wen)度較高，往往要用合金(jin)鋼管道，為了盡量縮(suo)短(duan)昂(ang)貴的合金(jin)鋼管道，以減少壓降和溫(wen)(wen)降，減少投資，常常把加(jia)熱(re)爐(lu)靠近(jin)反(fan)應器(qi)布(bu)置。

  ③. 加熱爐(lu)與(yu)其(qi)他明火設備(bei)應盡(jin)可能布置在一(yi)起。幾座加熱爐(lu)可按爐(lu)中(zhong)心線對(dui)齊(qi)成排布置。在經濟合(he)(he)理的條件下，幾座加熱爐(lu)可以合(he)(he)用一(yi)個(ge)煙囪。

  ④. 對于(yu)設有(you)蒸汽發生器的加(jia)熱(re)爐，汽包宜設置(zhi)在加(jia)熱(re)爐頂部或鄰(lin)近(jin)的框架(jia)上。

  ⑤. 當加熱爐(lu)(lu)有(you)輔助(zhu)設備如空氣預熱器、鼓(gu)風機、引風機等時，輔助(zhu)設備的布置不(bu)應妨(fang)礙其本身(shen)和加熱爐(lu)(lu)的檢修。

 加熱爐的布(bu)置(zhi)如圖5-54 所(suo)示。

二、加熱(re)爐的間距(ju)

  ①. 兩座(zuo)加熱爐的凈距(ju)不(bu)宜小于(yu)3m（按(an)SH/T 3011）。

  ②. 加(jia)熱爐外壁與(yu)檢(jian)修道路邊緣的間距(ju)不應小于3m。

  ③. 當加熱爐(lu)采用機(ji)動維修(xiu)機(ji)具(ju)吊裝(zhuang)爐(lu)管(guan)時(shi)，應有(you)機(ji)動維修(xiu)機(ji)具(ju)通行的通道和檢修(xiu)場地，對于帶有(you)水平爐(lu)管(guan)的加熱爐(lu)，在抽出爐(lu)管(guan)的一側，檢修(xiu)場地的長(chang)度(du)不應小于爐(lu)管(guan)長(chang)度(du)加2m。

  ④. 加熱爐與其附(fu)屬的燃料氣(qi)分液罐、燃料氣(qi)加熱器的間距，不(bu)應小于6m。

  ⑤. 煉油廠酮苯脫蠟、脫油裝(zhuang)置的(de)惰性氣(qi)體發生(sheng)爐與煤油儲罐的(de)間(jian)距(ju)，不應(ying)小(xiao)于6m。

  ⑥. 加熱(re)爐與露天(tian)布置的(de)液化(hua)烴設備之間設置防(fang)(fang)(fang)火墻(qiang)(qiang)時(shi)，其間距可(ke)由22.5m減至15m。防(fang)(fang)(fang)火墻(qiang)(qiang)的(de)高度不宜不小于3m，防(fang)(fang)(fang)火墻(qiang)(qiang)與加熱(re)爐間距不宜大于5m，并能防(fang)(fang)(fang)止可(ke)燃氣(qi)體竄入爐體。防(fang)(fang)(fang)火墻(qiang)(qiang)的(de)結構應(ying)為(wei)非燃燒材料的(de)實體墻(qiang)(qiang)。

  ⑦. 加(jia)熱爐(lu)與液化烴設備廠房(fang)或甲類(lei)氣(qi)體(ti)壓縮機房(fang)的間距，當廠房(fang)朝向(xiang)加(jia)熱爐(lu)一面(mian)為封閉墻時，其間距可由(you)22.5m減至15m。

三、加(jia)熱(re)爐(lu)布(bu)置的工程實(shi)例

工程實例(li)一

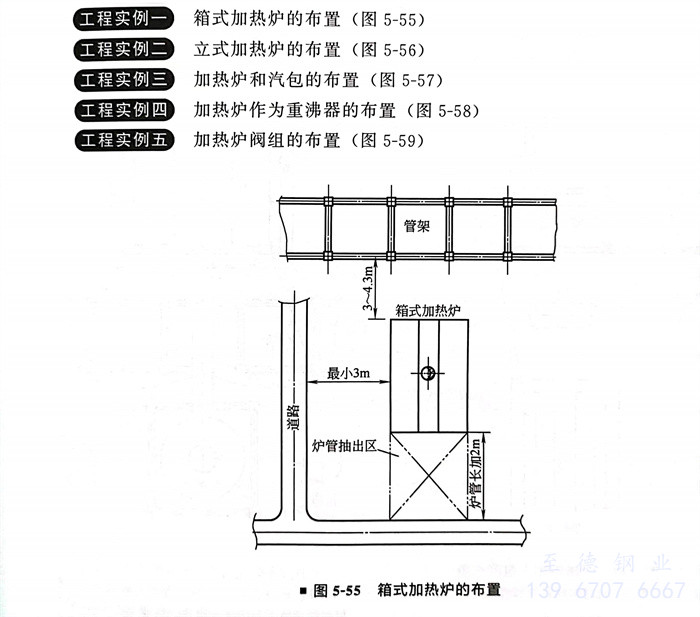

箱式加熱爐的布置（圖5-55）

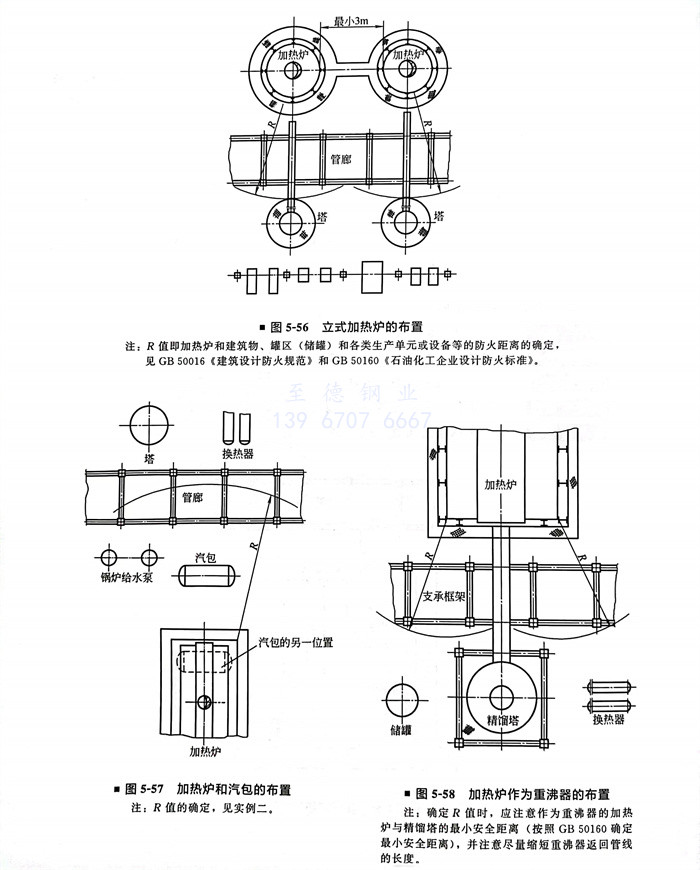

立式加熱爐的(de)布置(zhi)（圖5-56）

加熱爐和汽包的布置（圖5-57）

加熱爐(lu)作(zuo)為重(zhong)沸器(qi)的布置(zhi)（圖(tu)5-58）

加熱爐閥組的布(bu)置（圖(tu)5-59）
