套管(guan)式(shi)(shi)換熱(re)(re)器的布置和檢修要求與管(guan)殼式(shi)(shi)換熱(re)(re)器大體(ti)相同，可(ke)參照管(guan)殼式(shi)(shi)換熱(re)(re)器的布置。此外還應注意以下兩(liang)點。

  ①. 套(tao)管(guan)式換(huan)熱器的位置(zhi)和(he)安裝(zhuang)高度。套(tao)管(guan)式換(huan)熱器一般成(cheng)組(zu)布置(zhi)在(zai)(zai)地面(mian)上(shang)，為(wei)了節約占地也(ye)可(ke)以支撐在(zai)(zai)框架立(li)柱的側(ce)面(mian)。對于組(zu)合(he)數量不多的套(tao)管(guan)式換(huan)熱器，可(ke)以將兩種相近介質的換(huan)熱器組(zu)合(he)在(zai)(zai)一起(qi)設在(zai)(zai)同一個(ge)基(ji)礎上(shang)。

  ②. 套管式換熱(re)器(qi)作為往復式壓縮機的(de)中間(jian)冷(leng)卻器(qi)時(shi)，為了防止振動應設加(jia)強支(zhi)座(zuo)(zuo)，可在原(yuan)有的(de)兩個(ge)支(zhi)座(zuo)(zuo)之外增加(jia)1～2個(ge)加(jia)強支(zhi)座(zuo)(zuo)。

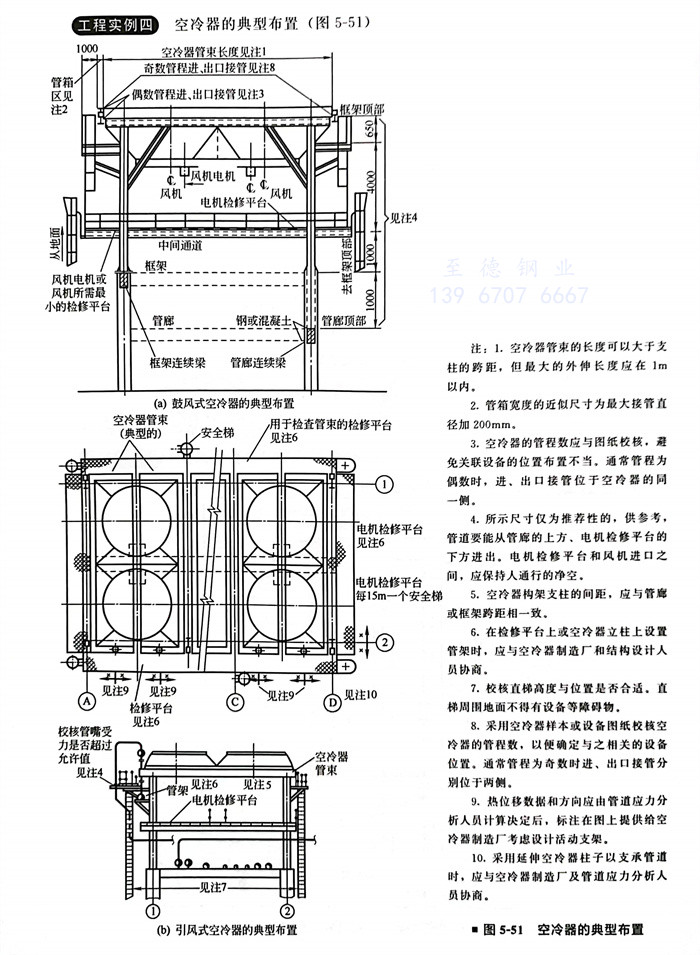

注(zhu)：1. 空(kong)冷器管束的(de)長(chang)度(du)可以(yi)大于支柱的(de)跨(kua)距，但最大的(de)外伸長(chang)度(du)應在1m以(yi)內(nei)。

2．管(guan)箱寬(kuan)度的近似(si)尺寸為最大接管(guan)直徑(jing)加(jia)200mm。

3．空冷(leng)器的(de)(de)管程(cheng)數(shu)應與(yu)圖紙校核，避免關聯設備的(de)(de)位(wei)(wei)置(zhi)布置(zhi)不當。通(tong)常管程(cheng)為偶數(shu)時(shi)，進(jin)、出口(kou)接管位(wei)(wei)于(yu)空冷(leng)器的(de)(de)同一(yi)側。

4．所示尺(chi)寸僅為推薦性的，供參(can)考，管道要(yao)能從(cong)管廊的上方、電機檢(jian)(jian)修(xiu)平(ping)臺(tai)(tai)的下(xia)方進出。電機檢(jian)(jian)修(xiu)平(ping)臺(tai)(tai)和風機進口(kou)之間，應保持(chi)人通行的凈空(kong)。

5．空冷器構架支柱的間距，應與管廊(lang)或框架跨距相一(yi)致(zhi)。

6．在(zai)檢修平臺上(shang)或空(kong)冷器立(li)柱上(shang)設置管(guan)架時，應與空(kong)冷器制造廠(chang)和(he)結(jie)構設計人(ren)員(yuan)協(xie)商。

7．校(xiao)核直(zhi)梯高(gao)度與位置(zhi)是否合適。直(zhi)梯周圍(wei)地面(mian)不得有設備等障(zhang)礙物。

8．采用(yong)空(kong)冷器(qi)樣本或(huo)設備圖紙校核(he)空(kong)冷器(qi)的管(guan)程數(shu)，以便確定與之相(xiang)關(guan)的設備位置。通常(chang)管(guan)程為奇(qi)數(shu)時進、出口接管(guan)分別位于兩側。

9．熱位(wei)移數據和方(fang)向應由(you)管(guan)道應力分析人員計算決定(ding)后，標(biao)注在圖上(shang)提(ti)供給(gei)空冷器制造廠考慮設(she)計活動支架。

10．采用延伸空(kong)冷(leng)器(qi)柱子以支承管道時，應與空(kong)冷(leng)器(qi)制造廠(chang)及(ji)管道應力分析人員協商。
