一(yi)、塔與其關聯設備的布(bu)置要求(qiu)

  塔(ta)(ta)（Tower）與其關(guan)聯設備如進料加(jia)熱器，非明火加(jia)熱的(de)(de)重沸(fei)器、塔(ta)(ta)頂(ding)冷凝冷卻器、回流(liu)罐、塔(ta)(ta)底(di)抽(chou)出(chu)泵等，宜按(an)工藝流(liu)程順序，在不違反(fan)防火規范的(de)(de)條件下，盡可能(neng)靠(kao)近布(bu)置，必要時可形成一個獨(du)立的(de)(de)操(cao)作系統，這樣便于操(cao)作管理。

二(er)、塔的布置方式

  ①. 單排(pai)布(bu)置：一般情況下(xia)較(jiao)多采用單排(pai)布(bu)置的(de)(de)方式(shi)，管廊的(de)(de)一側有兩(liang)(liang)(liang)(liang)個或(huo)兩(liang)(liang)(liang)(liang)個以(yi)(yi)上的(de)(de)塔(ta)或(huo)立式(shi)容器時，一般中心線(xian)對(dui)(dui)齊，如兩(liang)(liang)(liang)(liang)個或(huo)兩(liang)(liang)(liang)(liang)個以(yi)(yi)上的(de)(de)塔(ta)設置聯合(he)平臺(tai)時，可以(yi)(yi)中心線(xian)對(dui)(dui)齊，也可以(yi)(yi)一邊切線(xian)對(dui)(dui)齊。

  ②. 非單排布(bu)置(zhi)：對于直(zhi)徑(jing)較(jiao)小本體較(jiao)高(gao)的(de)塔，可以(yi)雙(shuang)排布(bu)置(zhi)或成三角(jiao)形布(bu)置(zhi)，這樣，可以(yi)利用(yong)(yong)平臺將塔聯系在一起提高(gao)其穩定性，但應(ying)注意平臺生根構件應(ying)采用(yong)(yong)可以(yi)滑動的(de)導向節點以(yi)適應(ying)不同操(cao)作溫度(du)的(de)熱脹影響。

  ③. 框架(jia)(jia)式布置：對直徑DN≤1000mmm的(de)塔還可以布置在框架(jia)(jia)內或(huo)框架(jia)(jia)的(de)一邊，利用框架(jia)(jia)提高其穩定(ding)性。

三、沿管(guan)廊布置的(de)塔應(ying)考慮的(de)要求

  ①. 塔和(he)管(guan)廊(lang)(lang)之間(jian)應布置(zhi)管(guan)道，在(zai)背向管(guan)廊(lang)(lang)的(de)一側應設(she)置(zhi)檢修通道和(he)場(chang)地，塔的(de)人孔(kong)、手孔(kong)朝向檢修區(qu)一側。

  ②. 塔(ta)和管廊的間距(ju)。

   a. 塔(ta)(ta)和管廊(lang)(lang)立(li)柱之間(jian)沒有布置(zhi)(zhi)泵時，塔(ta)(ta)外壁(bi)與(yu)(yu)管廊(lang)(lang)立(li)柱之間(jian)的(de)距(ju)離，一般為3~5不宜(yi)小(xiao)于(yu)3m，一般在此范圍內(nei)，設(she)置(zhi)(zhi)調節(jie)閥組和排(pai)(pai)水管道(dao)與(yu)(yu)排(pai)(pai)水井等。國外某些(xie)公司(si)的(de)裝置(zhi)(zhi)設(she)備(bei)布置(zhi)(zhi)中塔(ta)(ta)與(yu)(yu)管廊(lang)(lang)立(li)柱間(jian)距(ju)也有小(xiao)于(yu)3m的(de)。

   b. 塔和(he)管(guan)廊立(li)柱之間布置泵(beng)時，可(ke)能泵(beng)的(de)驅動(dong)機仍在(zai)管(guan)廊內，泵(beng)的(de)進出口(kou)或其(qi)中之一在(zai)管(guan)廊立(li)柱外，這(zhe)時泵(beng)的(de)基礎與塔外壁(bi)的(de)間距，應按泵(beng)的(de)操作、檢修和(he)配管(guan)要求確(que)定(ding)，一般(ban)情況下，不宜小于2.5m。

   c. 兩塔之間凈距不宜(yi)小于2.5m（按SH3011規定，HG 20546規定兩塔之間最小凈距為2.4m），以便敷設管(guan)道(dao)和(he)設置平臺。如采用聯合基礎時也可小于2.5m。

四(si)、塔的安裝高度

 塔的安裝高度應考(kao)慮(lv)以下各方面因素(su)。

   ①. 對于利用塔(ta)的(de)內壓或塔(ta)內流體重力將物料(liao)送往(wang)其他設(she)備(bei)和(he)管道時，應(ying)由其內壓和(he)被送往(wang)設(she)備(bei)或管道的(de)壓力和(he)高度(du)來確定塔(ta)的(de)高度(du)。

   ②. 對于用泵抽吸塔(ta)底(di)液體時(shi)，應(ying)由泵的(de)需要汽蝕余量和吸入管道(dao)的(de)壓(ya)力降來確定塔(ta)的(de)高度(du)。處于負(fu)壓(ya)狀態的(de)塔(ta)，為了(le)保證(zheng)塔(ta)底(di)泵的(de)正常(chang)操(cao)作，最(zui)低(di)液面應(ying)不低(di)于10m。

   ③. 帶有非(fei)明(ming)火加熱的重沸器的塔，其安裝高(gao)度，應按塔和重沸器之間(jian)的相互關系和操作(zuo)要求(qiu)來確定(ding)。

   ④. 塔的安(an)裝高度還(huan)應(ying)滿足(zu)底部管道安(an)裝和操作的要(yao)求，且其(qi)基礎(chu)面一(yi)般宜高出地面0.2m。

   ⑤. 對于成組布置的塔采用聯合(he)平臺(tai)時，有(you)時平臺(tai)標高(gao)取(qu)齊(qi)有(you)困難，可以調整(zheng)個別(bie)塔的安裝高(gao)度，便于平臺(tai)標高(gao)取(qu)齊(qi)。

五(wu)、重沸器的布置

  ①. 明(ming)火加熱的(de)重沸器與塔的(de)間距，應按防(fang)火規(gui)范(fan)中加熱爐與塔的(de)間距要求布(bu)置。

  ②. 用(yong)蒸汽或(huo)熱載(zai)體加(jia)熱的(de)(de)臥(wo)式重沸(fei)器應(ying)靠近塔布置，并與塔維持一定(ding)高(gao)差(cha)（由工藝設計確(que)定(ding)），兩者(zhe)之間的(de)(de)距離應(ying)滿足管道(dao)布置要求，重沸(fei)器管束的(de)(de)一端應(ying)有檢(jian)修(xiu)場地和通道(dao)。

  ③. 立(li)式熱虹吸式重沸器宜(yi)用塔作為支承布置在塔側，并(bing)與塔維持一(yi)定高差（由工藝設計確定），其上方應留(liu)有(you)足夠的檢修空間。

  ④. 一(yi)座塔(ta)具有多臺并聯的(de)立式重(zhong)沸器(qi)時(shi)，重(zhong)沸器(qi)的(de)位置(zhi)和(he)安(an)裝高度，除與塔(ta)維(wei)持一(yi)定(ding)高差之外，還應滿足布置(zhi)進出口集合(he)管的(de)要求并便于(yu)操作和(he)檢修(xiu)。

六、塔(ta)布置的工程(cheng)實例

小直徑(jing)塔和(he)框(kuang)架的聯合布置

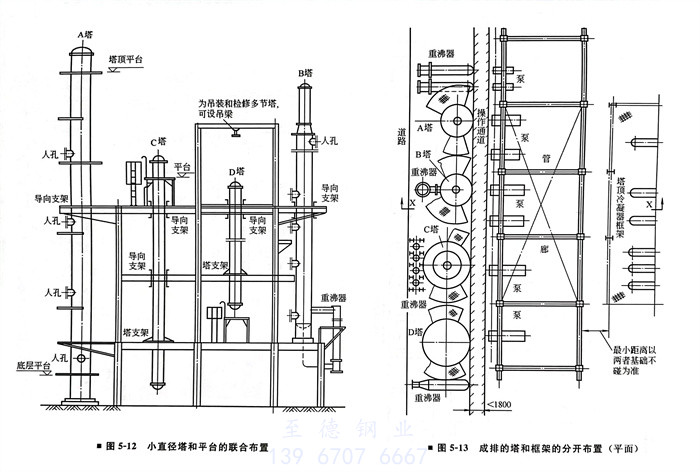

  圖5-12所示為一組小直徑(jing)塔(ta)和框架聯(lian)合布置(zhi)。由(you)于(yu)塔(ta)徑(jing)小，一般靠近(jin)框架或在框架內(nei)布置(zhi)，便(bian)于(yu)設(she)(she)(she)導向(xiang)支架以增加塔(ta)的(de)(de)穩定(ding)性。B塔(ta)布置(zhi)在框架的(de)(de)外側，有利(li)于(yu)塔(ta)頂冷(leng)凝器的(de)(de)安裝和檢修，并可利(li)用(yong)框架設(she)(she)(she)置(zhi)重沸(fei)器支架。D塔(ta)是分節塔(ta)，布置(zhi)在框架內(nei)。在塔(ta)上方(fang)設(she)(she)(she)置(zhi)吊梁，便(bian)于(yu)安裝和檢修。除(chu)框架樓面外，根據(ju)需要(yao)在塔(ta)頂和塔(ta)底(di)設(she)(she)(she)了(le)操作平臺。

成排的塔和框(kuang)架的分開布置

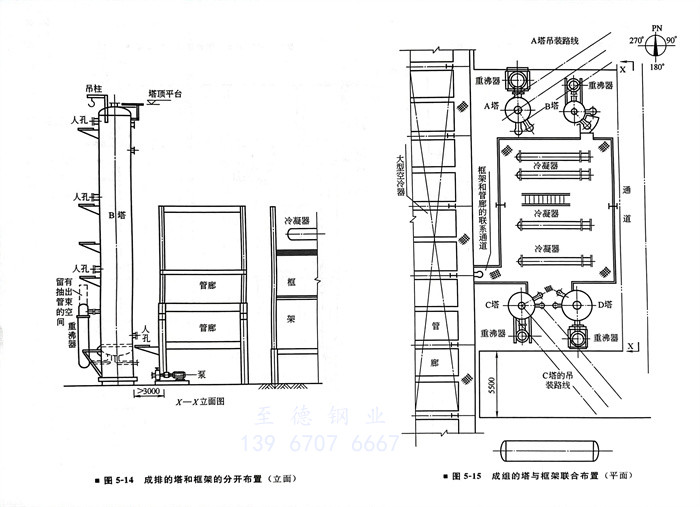

  圖5-13、圖5-14所示為成排的塔(ta)(ta)和(he)框(kuang)(kuang)架(jia)分開布置(zhi)。塔(ta)(ta)組合框(kuang)(kuang)架(jia)之(zhi)間設置(zhi)管(guan)廊(lang)(lang)，四個塔(ta)(ta)按塔(ta)(ta)外壁成一(yi)線成排布置(zhi)。塔(ta)(ta)的回流泵(beng)、進料(liao)泵(beng)布置(zhi)在(zai)管(guan)廊(lang)(lang)下靠近塔(ta)(ta)一(yi)側。塔(ta)(ta)頂(ding)冷凝器和(he)回流罐等布置(zhi)在(zai)框(kuang)(kuang)架(jia)上(shang)，聯系管(guan)道可利用管(guan)廊(lang)(lang)或管(guan)廊(lang)(lang)頂(ding)部加設支架(jia)支承。圖5-13中包(bao)含了重沸器的三種支承方式。

成組的塔與框(kuang)架(jia)聯合布置(zhi)

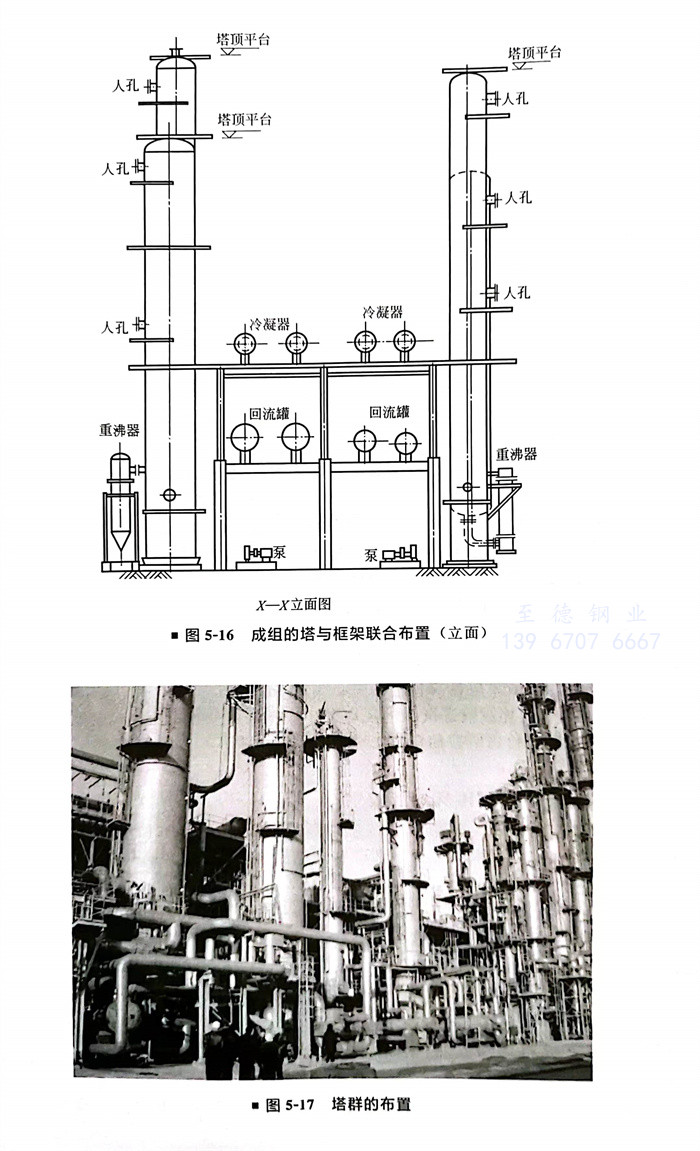

  圖(tu)5-15、圖(tu)5-16所示為(wei)成(cheng)組的(de)(de)塔(ta)(ta)(ta)與框(kuang)架聯(lian)合(he)布(bu)置。框(kuang)架和塔(ta)(ta)(ta)均(jun)布(bu)置在管廊的(de)(de)一側，A塔(ta)(ta)(ta)、B塔(ta)(ta)(ta)和C塔(ta)(ta)(ta)、D塔(ta)(ta)(ta)為(wei)兩(liang)(liang)組塔(ta)(ta)(ta)，分別布(bu)置在框(kuang)架的(de)(de)南北兩(liang)(liang)側，每(mei)組塔(ta)(ta)(ta)外壁(bi)取齊布(bu)置，并(bing)留(liu)(liu)有檢修(xiu)空地，框(kuang)架東側留(liu)(liu)有供吊車(che)進出的(de)(de)通道(dao)，以便(bian)吊裝框(kuang)架上的(de)(de)設備(bei)。塔(ta)(ta)(ta)平臺與相鄰框(kuang)架平臺相連，便(bian)于操(cao)作(zuo)與維修(xiu)。圖(tu)5-15、圖(tu)5-16中(zhong)包含了重沸器的(de)(de)兩(liang)(liang)種支承(cheng)方式。

某(mou)塔群的(de)布置（圖5-17）
