大型綜合管(guan)(guan)(guan)廊(lang)是石(shi)化裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)的(de)(de)(de)(de)大動(dong)脈(mo)，往往是設(she)(she)計(ji)(ji)(ji)技術難(nan)度(du)(du)最大、工(gong)作(zuo)量(liang)最大的(de)(de)(de)(de)內(nei)容(rong)(rong)之一(yi)。管(guan)(guan)(guan)廊(lang)的(de)(de)(de)(de)設(she)(she)計(ji)(ji)(ji)需(xu)(xu)要壓力管(guan)(guan)(guan)道(dao)工(gong)程(cheng)師(shi)熟悉有關裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)、主項、分區的(de)(de)(de)(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)內(nei)容(rong)(rong)，并從千絲萬(wan)縷(lv)中規(gui)劃(hua)提煉出(chu)管(guan)(guan)(guan)廊(lang)、設(she)(she)備及其(qi)管(guan)(guan)(guan)道(dao)等設(she)(she)施的(de)(de)(de)(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)。管(guan)(guan)(guan)廊(lang)的(de)(de)(de)(de)設(she)(she)計(ji)(ji)(ji)對整個裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)計(ji)(ji)(ji)起到總體控制(zhi)的(de)(de)(de)(de)作(zuo)用，有的(de)(de)(de)(de)工(gong)程(cheng)把(ba)管(guan)(guan)(guan)廊(lang)設(she)(she)計(ji)(ji)(ji)常稱為(wei)總體設(she)(she)計(ji)(ji)(ji)，一(yi)般由全裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)大專業(ye)負責(ze)人(ren)負責(ze)并設(she)(she)計(ji)(ji)(ji)。對于廠外(wai)管(guan)(guan)(guan)廊(lang)（全廠總體）的(de)(de)(de)(de)設(she)(she)計(ji)(ji)(ji)，需(xu)(xu)要總體把(ba)控和(he)(he)協(xie)調各個裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)的(de)(de)(de)(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)位(wei)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)及其(qi)有關管(guan)(guan)(guan)道(dao)、設(she)(she)施的(de)(de)(de)(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)計(ji)(ji)(ji)。對于裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)內(nei)主管(guan)(guan)(guan)廊(lang)（裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)總體）的(de)(de)(de)(de)設(she)(she)計(ji)(ji)(ji)，需(xu)(xu)要總體把(ba)控和(he)(he)協(xie)調裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)內(nei)各個主項的(de)(de)(de)(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)位(wei)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)及其(qi)有關管(guan)(guan)(guan)道(dao)、設(she)(she)施的(de)(de)(de)(de)布(bu)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)計(ji)(ji)(ji)。在國內(nei)外(wai)一(yi)些設(she)(she)計(ji)(ji)(ji)單位(wei)，石(shi)化裝(zhuang)(zhuang)置(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)(zhi)設(she)(she)計(ji)(ji)(ji)時(shi)，常把(ba)管(guan)(guan)(guan)廊(lang)（總體）和(he)(he)加熱爐(lu)的(de)(de)(de)(de)設(she)(she)計(ji)(ji)(ji)難(nan)度(du)(du)和(he)(he)工(gong)作(zuo)量(liang)列為(wei)最大，通(tong)常難(nan)度(du)(du)系(xi)數和(he)(he)工(gong)作(zuo)量(liang)系(xi)數為(wei)1.3～1.7（正常為(wei)1.0）。
一、管廊的(de)布(bu)置(zhi)原則(ze)
①. 管(guan)廊（Pipe Rack）應處于易(yi)于與(yu)各類主要設(she)備聯系的(de)位(wei)置(zhi)上。要考慮能使多(duo)數管(guan)線(xian)布置(zhi)合理(li)，少繞行，以(yi)減少管(guan)線(xian)長(chang)度。典型的(de)位(wei)置(zhi)是在兩排(pai)設(she)備的(de)中(zhong)間或一(yi)排(pai)設(she)備的(de)旁側(ce)。
②. 布置(zhi)管廊要綜合考慮道路、消(xiao)防的(de)需要，以及地下管道與電纜布置(zhi)和臨近(jin)建(jian)、構筑(zhu)物等情況，并避開大、中型設備的(de)檢修場地。
③. 管廊上部可以(yi)布(bu)置(zhi)(zhi)空冷器以(yi)及儀表(biao)和(he)電(dian)(dian)氣電(dian)(dian)纜槽(cao)等(deng)，下(xia)部可以(yi)布(bu)置(zhi)(zhi)泵(beng)等(deng)設備。
④. 管廊上(shang)設有的閥門需要操(cao)作(zuo)或(huo)檢修(xiu)時，應設置(zhi)人行走道或(huo)局部操(cao)作(zuo)平(ping)臺。
二(er)、管廊的布置形(xing)式

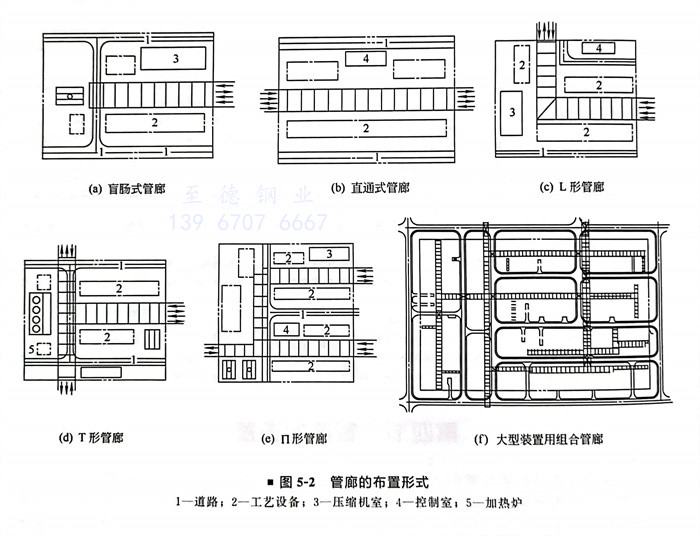

如圖5-2所(suo)示。
①. 對于小型裝置，通(tong)常采用盲(mang)腸式(shi)或直通(tong)式(shi)管廊。
②. 對于(yu)大(da)型裝置，可(ke)采用L形、T形和II形等形式的管(guan)廊(lang)。
③. 對(dui)于大型聯合裝置，一般采用主(zhu)管廊、支管廊組(zu)合的結(jie)構形式(shi)。
三、裝置內管廊的結構(gou)形式
裝置內管(guan)廊一(yi)般分為單柱獨立(li)式、雙(shuang)柱連系梁式和(he)縱梁式。

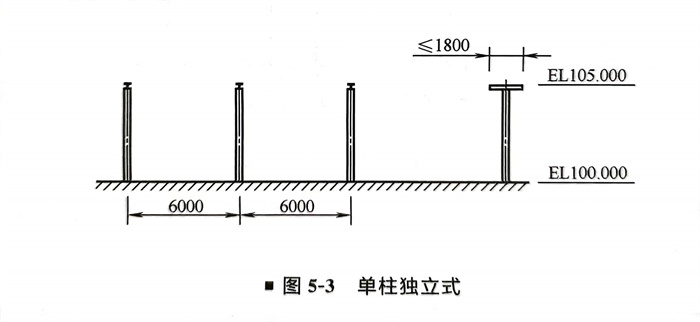

①. 單柱(zhu)獨立式(shi)：寬度(du)小(xiao)于(yu)或等于(yu)1.8m，一(yi)般(ban)為單層，如(ru)圖5-3所示。

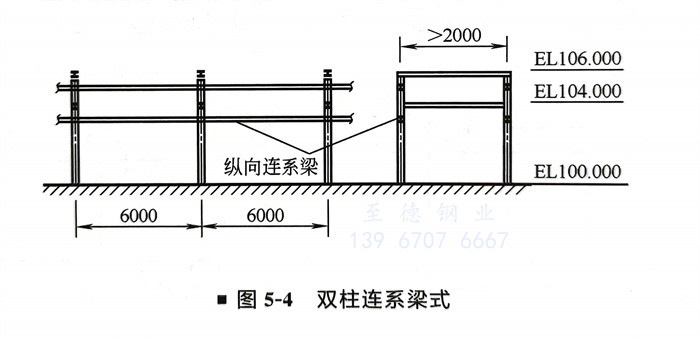

②. 雙柱連(lian)系梁式：寬度在(zai)2m以(yi)上(shang)，分(fen)單層(ceng)與(yu)雙層(ceng)，根據需要也可(ke)以(yi)多層(ceng)，如(ru)果(guo)管(guan)廊兩(liang)側(ce)進出管(guan)線多時(shi)，一般在(zai)該層(ceng)橫梁頂部以(yi)下750～1250mm處加縱向(xiang)連(lian)系梁，以(yi)支撐側(ce)向(xiang)進出管(guan)線，如(ru)圖5-4所示。

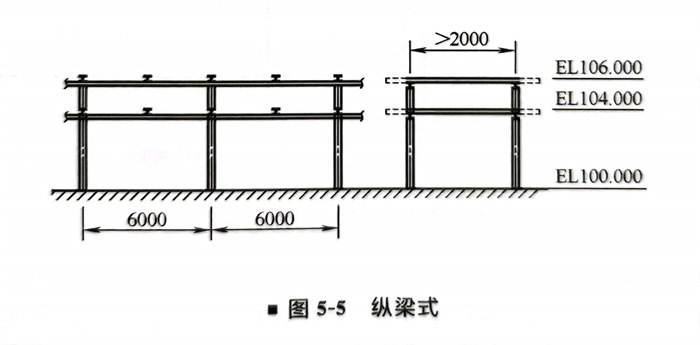

③. 縱(zong)梁(liang)式(shi)：分單柱(zhu)和雙柱(zhu)結(jie)構，雙柱(zhu)縱(zong)梁(liang)式(shi)一般為多層(ceng)結(jie)構，這種(zhong)管(guan)(guan)廊的特點是管(guan)(guan)廊之間(jian)設有縱(zong)梁(liang)，可以(yi)根(gen)據管(guan)(guan)道允許(xu)跨距在縱(zong)梁(liang)間(jian)加支(zhi)撐用次梁(liang)，如圖5-5所示。
四、裝置外管(guan)廊的結構形式

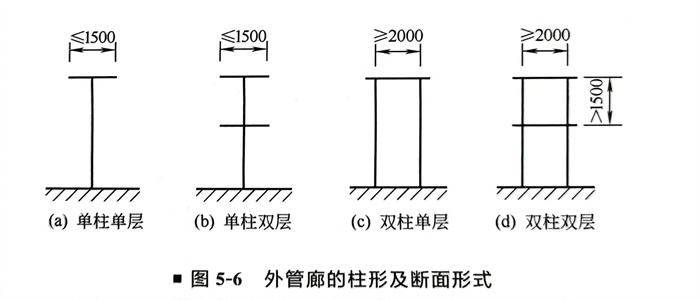

裝(zhuang)置(zhi)外管廊(lang)一(yi)般(ban)分(fen)為(wei)單柱（T形）式(shi)和(he)雙(shuang)(shuang)柱（II形）式(shi)。單柱管廊(lang)一(yi)般(ban)為(wei)單層，必(bi)要(yao)時也可(ke)采用雙(shuang)(shuang)層。雙(shuang)(shuang)柱管廊(lang)根據需要(yao)可(ke)分(fen)為(wei)單層、雙(shuang)(shuang)層及多層。如圖5-6所(suo)示。

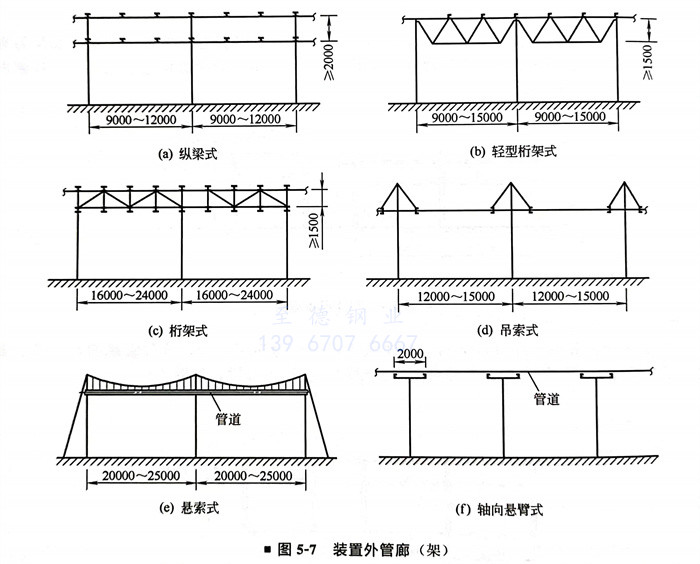

按連接結(jie)構形式，可分為獨立式、縱梁式、輕型(xing)桁架(jia)式、桁架(jia)式、吊索式、懸索式及(ji)軸向懸臂(bei)式（圖(tu)5-7）。
