對于外(wai)表面鎧裝金(jin)屬(shu)(shu)絲(si)或金(jin)屬(shu)(shu)帶編織網套的(de)、長(chang)細比值≥3的(de)環形(xing)或螺旋形(xing)的(de)波紋(wen)(wen)管，稱(cheng)作金(jin)屬(shu)(shu)軟(ruan)管。在(zai)歐美國家，習慣稱(cheng)其為柔(rou)性管（flexible tube）、波紋(wen)(wen)管（gorrugated hose）或金(jin)屬(shu)(shu)軟(ruan)管（flexible metal hose）。

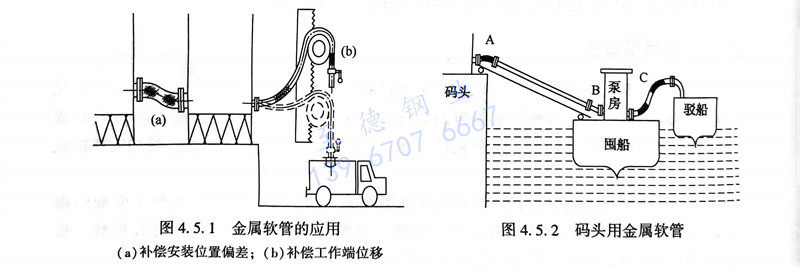

  一般情(qing)況(kuang)下，金屬(shu)軟(ruan)管(guan)以它的(de)彎曲(qu)和撓性去彌補(bu)管(guan)路(lu)系(xi)統因(yin)安裝造成(cheng)的(de)位(wei)置偏差(cha)；去承擔兩端接點正常工作所需的(de)相對位(wei)移(yi)。見圖4.5.1。在某些管(guan)路(lu)系(xi)統中，它還起著(zhu)減振、消(xiao)除噪(zao)聲的(de)作用(yong)。金屬(shu)軟(ruan)管(guan)結構緊湊(cou)、連接牢固(gu)，與(yu)橡膠塑料或其他材料制成(cheng)的(de)軟(ruan)管(guan)相比(bi)，具有(you)(you)柔性好(hao)、重量(liang)輕、體積小、彎曲(qu)靈活、安裝方便，并(bing)且(qie)耐(nai)腐蝕、耐(nai)溫(wen)性好(hao)，不(bu)老化，承受壓力高，密閉性好(hao)，使用(yong)壽命(ming)長等優點。它具有(you)(you)三(san)維補(bu)償功能。在管(guan)系(xi)中是溫(wen)度(du)補(bu)償、消(xiao)除機(ji)械(xie)移(yi)位(wei)、吸(xi)收振動、降低噪(zao)聲的(de)極有(you)(you)效的(de)元件。

 1. 碼頭(tou)用(yong)金屬軟管

    碼頭輸(shu)油管(guan)線的(de)(de)(de)(de)柔(rou)性連(lian)(lian)接(jie)在吃(chi)水較(jiao)深(shen)的(de)(de)(de)(de)江(jiang)(jiang)邊(bian)或(huo)(huo)海(hai)邊(bian)，當囤船(chuan)距(ju)離(li)岸(an)口(kou)很近的(de)(de)(de)(de)時候，A、B兩處(chu)的(de)(de)(de)(de)柔(rou)性連(lian)(lian)接(jie)管(guan)件(jian)所(suo)承擔的(de)(de)(de)(de)角(jiao)方(fang)向(xiang)位(wei)(wei)移補償是很大(da)的(de)(de)(de)(de)。見(jian)圖4.5.2。一般來(lai)(lai)講，在該角(jiao)度(du)大(da)于或(huo)(huo)等于10°的(de)(de)(de)(de)情況(kuang)下，均采用(yong)(yong)(yong)金(jin)屬(shu)(shu)軟(ruan)管(guan)。對于運(yun)動頻率高(gao)、位(wei)(wei)移補償量(liang)偏(pian)大(da)的(de)(de)(de)(de)使用(yong)(yong)(yong)場合，推(tui)薦選用(yong)(yong)(yong)鋼(gang)絲網套編織(zhi)的(de)(de)(de)(de)金(jin)屬(shu)(shu)軟(ruan)管(guan)；對于運(yun)動頻率低、位(wei)(wei)移補償量(liang)偏(pian)小(xiao)的(de)(de)(de)(de)使用(yong)(yong)(yong)場合，推(tui)薦選用(yong)(yong)(yong)鋼(gang)帶網套編織(zhi)的(de)(de)(de)(de)金(jin)屬(shu)(shu)軟(ruan)管(guan)。關于金(jin)屬(shu)(shu)軟(ruan)管(guan)的(de)(de)(de)(de)長度(du)，仍根(gen)據其最(zui)小(xiao)彎(wan)曲半徑和所(suo)需位(wei)(wei)移補償角(jiao)度(du)的(de)(de)(de)(de)大(da)小(xiao)計算后確定(ding)。在吃(chi)水較(jiao)淺的(de)(de)(de)(de)江(jiang)(jiang)邊(bian)或(huo)(huo)海(hai)邊(bian)，囤船(chuan)將通過(guo)鐵橋(qiao)伸向(xiang)距(ju)離(li)岸(an)口(kou)較(jiao)遠(yuan)的(de)(de)(de)(de)地方(fang)。鐵橋(qiao)越(yue)長，A、B兩處(chu)柔(rou)性連(lian)(lian)接(jie)管(guan)件(jian)所(suo)承擔的(de)(de)(de)(de)角(jiao)方(fang)向(xiang)位(wei)(wei)移補償量(liang)就越(yue)小(xiao)。一般來(lai)(lai)講，在該角(jiao)度(du)小(xiao)于10°的(de)(de)(de)(de)情況(kuang)之下，可不采用(yong)(yong)(yong)金(jin)屬(shu)(shu)軟(ruan)管(guan)，而采用(yong)(yong)(yong)角(jiao)向(xiang)波紋補償器。

 2. 站(zhan)臺(tai)用金屬(shu)軟(ruan)管

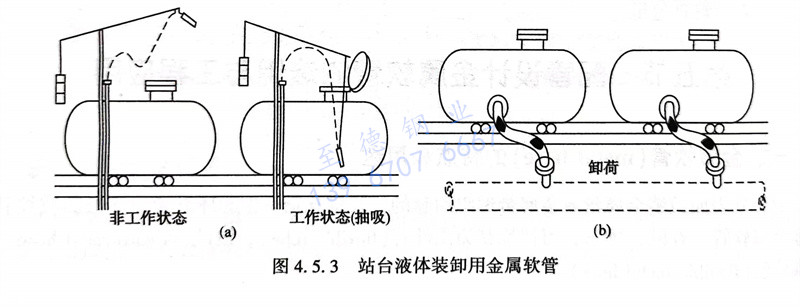

    為了卸下(xia)油(you)龍的(de)(de)負(fu)荷，鐵道(dao)兩側每(mei)隔一(yi)(yi)定的(de)(de)距離就須安(an)置一(yi)(yi)個多關節(jie)的(de)(de)彎(wan)曲臂。那些(xie)關節(jie)在高溫(wen)下(xia)，不(bu)夠活絡，在低溫(wen)下(xia)，又常常不(bu)能密封。為了對準接(jie)口，往往要費很大的(de)(de)力(li)氣才能將油(you)龍向(xiang)前或向(xiang)后(hou)挪(nuo)動一(yi)(yi)點點。而(er)(er)金(jin)屬軟管(guan)則輕(qing)便(bian)靈活，彎(wan)曲自如，即(ji)使(shi)油(you)龍停靠位置有些(xie)誤差(cha)，它也能夠輕(qing)而(er)(er)易舉地接(jie)上(shang)。見圖(tu)4.5.3。金(jin)屬軟管(guan)使(shi)用方便(bian)、造(zao)價低廉(lian)、壽命長久、設計也容易，最低檔次的(de)(de)金(jin)屬軟管(guan)都可以在這類(lei)工程上(shang)使(shi)用。當(dang)然(ran)，當(dang)裝(zhuang)卸鹽酸、磷酸、稀硫酸之(zhi)類(lei)介質時(shi)，所用波紋(wen)管(guan)的(de)(de)材質應要求(qiu)相應的(de)(de)抗(kang)腐蝕能力(li)。

 3. 蒸氣沖掃用金(jin)屬軟(ruan)管

    近(jin)年來，在(zai)(zai)石油化工管線蒸氣沖(chong)掃的(de)(de)裝(zhuang)置中(zhong)(zhong)，在(zai)(zai)各(ge)類槽罐(guan)壓力試(shi)驗(yan)的(de)(de)裝(zhuang)置中(zhong)(zhong)，金屬軟管也開始(shi)被采用了。當然，在(zai)(zai)選型的(de)(de)問題上(shang)，須對它們不同的(de)(de)應用特點提出(chu)不同的(de)(de)技(ji)術要求。

 4. 泵用金屬軟(ruan)管(guan)

    泵用(yong)金屬軟(ruan)管(guan)可以減(jian)(jian)振(zhen)。壓縮機(ji)、合成塔、反(fan)應(ying)器(qi)、系統管(guan)路的(de)振(zhen)動都可以通(tong)(tong)過金屬軟(ruan)管(guan)來(lai)(lai)控(kong)制或減(jian)(jian)振(zhen)。使用(yong)多長(chang)的(de)金屬軟(ruan)管(guan)，能(neng)(neng)夠(gou)(gou)將(jiang)振(zhen)動減(jian)(jian)小(xiao)到何種程度，能(neng)(neng)夠(gou)(gou)使噪聲(sheng)降低至多少分貝？這(zhe)些問題，要根(gen)據(ju)具體的(de)情況(kuang)來(lai)(lai)定，如客觀(guan)條(tiao)件、工藝方法、產品本身在制造(zao)允差范圍內的(de)差異等。甚至任意兩種規格(ge)、型(xing)號(hao)、尺寸(cun)完全相同(tong)的(de)金屬軟(ruan)管(guan)，在同(tong)樣的(de)條(tiao)件下使用(yong)，從定量這(zhe)個(ge)角(jiao)度上來(lai)(lai)看，它們減(jian)(jian)振(zhen)的(de)能(neng)(neng)力(li)也(ye)不(bu)(bu)一定完全相同(tong)。因(yin)此，對(dui)于(yu)要求(qiu)定量吸(xi)收振(zhen)動的(de)金屬軟(ruan)管(guan)，目前(qian)尚無法通(tong)(tong)過查(cha)表的(de)方法直接(jie)查(cha)得，必須通(tong)(tong)過試驗的(de)方法才(cai)能(neng)(neng)確定。不(bu)(bu)僅可以利用(yong)金屬軟(ruan)管(guan)減(jian)(jian)少振(zhen)動，還可以利用(yong)它去切斷或隔開(kai)力(li)的(de)傳遞。

 5. 儲罐與管路(lu)系(xi)統的柔性連(lian)接

    首先根據(ju)(ju)儲(chu)罐的(de)(de)(de)(de)(de)(de)具體情況(kuang)和(he)(he)基礎地(di)質的(de)(de)(de)(de)(de)(de)條(tiao)件，計(ji)算出(chu)儲(chu)罐與連接管(guan)道在單位(wei)(wei)時間內(nei)可(ke)能(neng)產生的(de)(de)(de)(de)(de)(de)最大(da)位(wei)(wei)移量(liang)(liang)(liang)；爾后根據(ju)(ju)這個量(liang)(liang)(liang)值的(de)(de)(de)(de)(de)(de)大(da)小、壓力的(de)(de)(de)(de)(de)(de)高低(di)、流速的(de)(de)(de)(de)(de)(de)快(kuai)慢(man)和(he)(he)所(suo)儲(chu)介質的(de)(de)(de)(de)(de)(de)腐蝕能(neng)力等條(tiao)件，選擇合適(shi)的(de)(de)(de)(de)(de)(de)型號和(he)(he)規格；最后，再計(ji)算出(chu)安裝時兩端(duan)預(yu)留空間的(de)(de)(de)(de)(de)(de)距(ju)離。這是一(yi)項十(shi)分復雜(za)的(de)(de)(de)(de)(de)(de)工作，設(she)計(ji)方法(fa)(fa)極(ji)不統一(yi)。近年來，有關(guan)部門經過大(da)量(liang)(liang)(liang)的(de)(de)(de)(de)(de)(de)調查、分析、試驗、研(yan)究，編(bian)制(zhi)了補償各類油(you)罐基礎下沉的(de)(de)(de)(de)(de)(de)壓力等級10kgf／c㎡金屬軟管(guan)，這樣，設(she)計(ji)人員就可(ke)以將具體工程中立體交叉的(de)(de)(de)(de)(de)(de)多維關(guan)系(xi)，簡化(hua)為平面上(shang)的(de)(de)(de)(de)(de)(de)二維關(guan)系(xi)，通過直接查表的(de)(de)(de)(de)(de)(de)方法(fa)(fa)，選擇所(suo)需要的(de)(de)(de)(de)(de)(de)產品型號和(he)(he)規格。

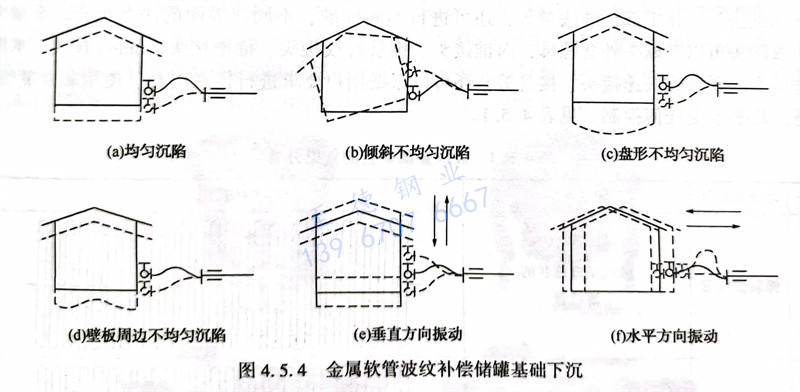

    金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管或波(bo)紋補(bu)償(chang)器應設置(zhi)在(zai)罐(guan)前閥(fa)(fa)與管線連(lian)接處，使儲罐(guan)與管線之間(jian)形成軟(ruan)(ruan)(ruan)連(lian)接。在(zai)罐(guan)前閥(fa)(fa)經(jing)常處于密閉狀態的(de)管線上(shang)選用(yong)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管或波(bo)紋補(bu)償(chang)器時，應在(zai)其管線上(shang)設置(zhi)泄壓裝(zhuang)置(zhi)。選用(yong)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管或波(bo)紋補(bu)償(chang)器時，不宜設置(zhi)獨立(li)支撐(cheng)，如需要設置(zhi)時，宜與罐(guan)基礎(chu)成一整體。對兩個(ge)或兩個(ge)以上(shang)的(de)罐(guan)和罐(guan)群(qun)，當(dang)其各罐(guan)罐(guan)前工藝管線不是獨立(li)系統時，安(an)裝(zhuang)金(jin)(jin)屬(shu)軟(ruan)(ruan)(ruan)管或波(bo)紋補(bu)償(chang)器應設置(zhi)控制閥(fa)(fa)。見(jian)圖4.5.4。
