橡(xiang)膠(jiao)是一(yi)種良好的(de)耐(nai)酸又耐(nai)堿的(de)非金屬(shu)防腐蝕(shi)(shi)材料，特別對氫氟(fu)酸有(you)(you)很好的(de)耐(nai)蝕(shi)(shi)性。橡(xiang)膠(jiao)分天然橡(xiang)膠(jiao)和(he)合成橡(xiang)膠(jiao)二大類。用于化(hua)工防腐蝕(shi)(shi)襯里(li)，以天然橡(xiang)膠(jiao)為多，經(jing)過硫化(hua)處理而成，具有(you)(you)一(yi)定的(de)耐(nai)熱性能、機械強度和(he)耐(nai)蝕(shi)(shi)性能。它可分為軟(ruan)橡(xiang)膠(jiao)、半硬橡(xiang)膠(jiao)和(he)硬橡(xiang)膠(jiao)三種。見表4.4.3。

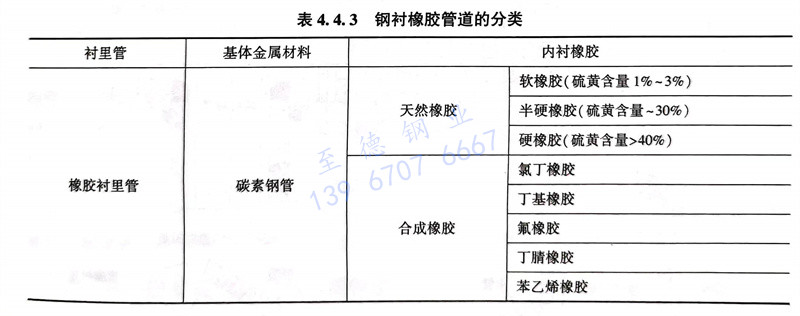

  表4.4.3 鋼(gang)襯橡膠管道的分類(lei)

 1. 橡(xiang)膠襯里(li)層的(de)選擇(ze)原則，主(zhu)要應考慮腐蝕介(jie)質的(de)特性(xing)、操作條件及具體施(shi)工(gong)的(de)可能性(xing)。

     ①. 介(jie)質腐蝕(shi)性強，但溫度變化不大(da)，無機械振動的(de)管道(dao)、管件(jian)，宜用1～2層硬橡(xiang)膠，總厚度約(yue)為3～6mm。

    ②. 對于腐(fu)蝕性氣(qi)體，為了避免(mian)氣(qi)體的擴散滲透作用，用二層硬橡膠襯里為宜(yi)。

    ③. 凡介(jie)質含有固體懸浮物，需考慮耐磨性時，可采用厚(hou)2mm硬(ying)橡(xiang)膠(jiao)作(zuo)底層(ceng)，再襯貼所(suo)需厚(hou)度軟(ruan)橡(xiang)膠(jiao)作(zuo)面(mian)層(ceng)。

    ④. 管道、設備(bei)外表(biao)面(mian)可能經受撞擊時，可采用(yong)軟橡膠(jiao)作(zuo)底層(ceng)，半硬橡膠(jiao)作(zuo)面(mian)層(ceng)。

    ⑤. 在真空條件下(xia)，一般不采用軟橡膠作(zuo)底層(ceng)。

    ⑥. 在有劇烈(lie)振動(dong)的(de)場合，不(bu)能使用橡膠襯里。

    ⑦. 在同(tong)一(yi)管件、設備上(shang)，不能同(tong)時用硫化條件不同(tong)的(de)兩(liang)種硬橡(xiang)膠(jiao)或(huo)軟橡(xiang)膠(jiao)進行(xing)橡(xiang)膠(jiao)襯里(li)。

 2. 橡膠襯里管道的使用范圍：

   ①. 使用溫(wen)度。

      a. 硬(ying)橡(xiang)膠(jiao)(jiao)襯里長期使用溫度為0～65℃，短(duan)時(shi)間加熱允許提高至(zhi)80℃；半硬(ying)橡(xiang)膠(jiao)(jiao)、軟橡(xiang)膠(jiao)(jiao)及硬(ying)橡(xiang)膠(jiao)(jiao)復合襯里的使用溫度為-25～75℃，軟橡(xiang)膠(jiao)(jiao)襯里短(duan)時(shi)間加熱允許提高至(zhi)100℃。

      b. 根(gen)據目前(qian)資源，天然橡(xiang)膠(jiao)(jiao)(jiao)、順丁(ding)橡(xiang)膠(jiao)(jiao)(jiao)、丁(ding)基橡(xiang)膠(jiao)(jiao)(jiao)等作(zuo)軟橡(xiang)膠(jiao)(jiao)(jiao)襯(chen)(chen)里，使用(yong)溫度約為-60～＋65℃；丁(ding)腈橡(xiang)膠(jiao)(jiao)(jiao)、丁(ding)苯橡(xiang)膠(jiao)(jiao)(jiao)、乙(yi)丙(bing)橡(xiang)膠(jiao)(jiao)(jiao)等也可在(zai)-30～＋50℃的情況下作(zuo)襯(chen)(chen)里使用(yong)。

      c. 橡(xiang)(xiang)膠(jiao)(jiao)的(de)(de)(de)使用壽(shou)命與(yu)使用溫(wen)度(du)有關(guan)，溫(wen)度(du)過高，會加速橡(xiang)(xiang)膠(jiao)(jiao)的(de)(de)(de)老化(hua)，破(po)壞橡(xiang)(xiang)膠(jiao)(jiao)與(yu)金屬間(jian)的(de)(de)(de)結合力，導致(zhi)(zhi)脫(tuo)落；溫(wen)度(du)過低，橡(xiang)(xiang)膠(jiao)(jiao)會失去(qu)彈性（橡(xiang)(xiang)膠(jiao)(jiao)的(de)(de)(de)膨脹系數比(bi)金屬大三倍）。由(you)于兩(liang)種基材收縮不一，導致(zhi)(zhi)應力集中而拉裂(lie)橡(xiang)(xiang)膠(jiao)(jiao)層(ceng)。由(you)于軟橡(xiang)(xiang)膠(jiao)(jiao)的(de)(de)(de)彈性比(bi)硬(ying)橡(xiang)(xiang)膠(jiao)(jiao)好，故它的(de)(de)(de)耐寒性亦(yi)較好。

   ②. 使用壓力

      一般用于壓力(li)低于0.6MPa，真空(kong)度不大于80kPa。橡膠(jiao)襯里(li)的管件有彎(wan)頭、三(san)通、四通等。襯膠(jiao)管子與(yu)管件均應用焊接法蘭連接。

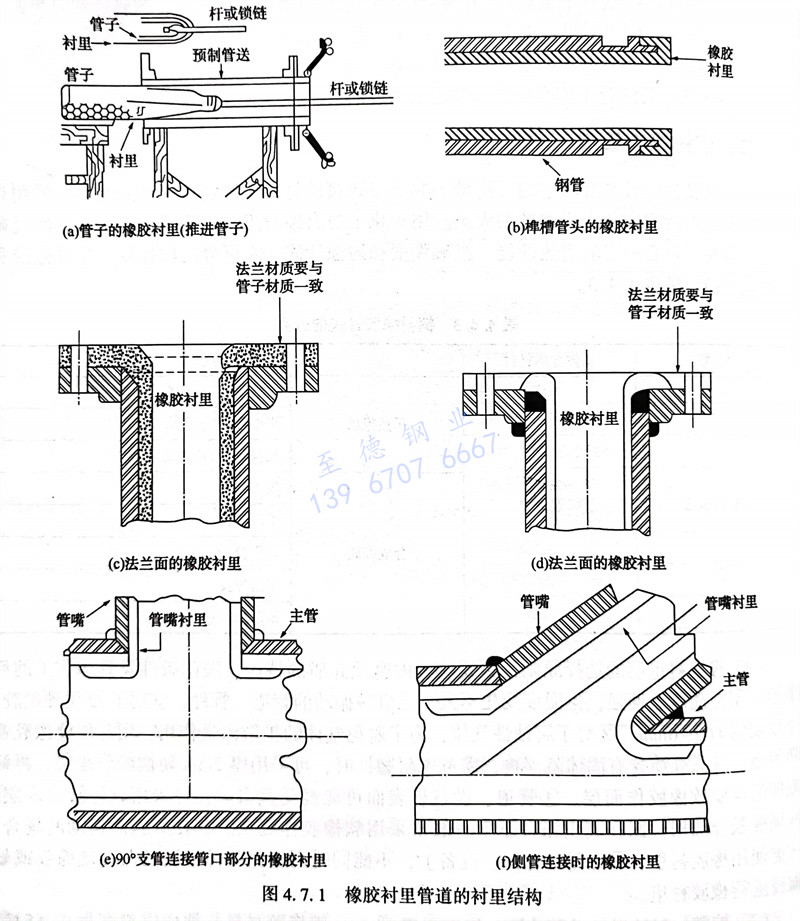

   ③. 橡(xiang)膠襯(chen)(chen)里管道的襯(chen)(chen)里結構，見圖4.7.1。
