1. 襯里(li)管(guan)道(dao)的(de)(de)目(mu)的(de)(de)是(shi)防腐、電絕緣、減少流體阻力(li)、增加(jia)耐(nai)磨性(xing)能(neng)、防止(zhi)金(jin)屬離(li)子的(de)(de)混入和污染。所謂(wei)襯里(li)是(shi)指根據使用(yong)介(jie)質和工況的(de)(de)不同，在光管(guan)里(li)面或(huo)外面粘(zhan)敷不同的(de)(de)材料和涂(tu)塑(su)(su)。襯里(li)管(guan)道(dao)的(de)(de)制作多(duo)采用(yong)粘(zhan)敷、噴涂(tu)、鑲(xiang)嵌、真空注塑(su)(su)的(de)(de)方法，還有一種是(shi)通過冷拔形成外管(guan)為鋼(gang)管(guan)內管(guan)為塑(su)(su)料管(guan)的(de)(de)鋼(gang)塑(su)(su)復合管(guan)的(de)(de)方法。


 2. 設(she)計(ji)選用時(shi)(shi)(shi)應根據所輸(shu)送介質(zhi)的(de)(de)腐蝕、磨蝕情況(kuang)以及電絕緣、阻力降等要(yao)求選用適當的(de)(de)材(cai)料和型式的(de)(de)管(guan)(guan)(guan)材(cai)。設(she)計(ji)選用襯(chen)(chen)里(li)管(guan)(guan)(guan)時(shi)(shi)(shi)，要(yao)注(zhu)意對(dui)基管(guan)(guan)(guan)的(de)(de)規格尺寸的(de)(de)要(yao)求，盡量選用標(biao)準鋼(gang)管(guan)(guan)(guan)作為基管(guan)(guan)(guan)。襯(chen)(chen)里(li)管(guan)(guan)(guan)道(dao)的(de)(de)耐(nai)腐蝕性能、物理性能以及規格尺寸、偏差等可從相關的(de)(de)設(she)計(ji)資(zi)料、設(she)計(ji)手冊查找(zhao)。由(you)于襯(chen)(chen)里(li)管(guan)(guan)(guan)道(dao)的(de)(de)標(biao)準化(hua)程度不如鋼(gang)管(guan)(guan)(guan)高，使用時(shi)(shi)(shi)要(yao)注(zhu)意各制造廠在制造工(gong)藝、規格尺寸、各種(zhong)性能等方面的(de)(de)差異。


 3. 非(fei)金屬(shu)襯里管道和管件的(de)設計(ji)符(fu)合GB 50316、SH／T 3059等(deng)的(de)規定(ding)。襯里材(cai)料(liao)應符(fu)合下列(lie)要求：


   ①. 聚四(si)氟乙烯（PTFE）樹脂應符合HC／T 2902的(de)規定。襯里層(ceng)表(biao)觀密度應不低于2.16g／cm3，且不允許有氣泡、微孔、裂紋和雜質存(cun)在；


   ②. 聚全氟乙丙烯(xi)（FEP）樹脂應(ying)符合HG／T 2904的規定，采(cai)用M3型。襯里層表觀(guan)密(mi)度應(ying)不低于2.114g/cm33，且(qie)不允許有氣泡、微(wei)孔(kong)、裂紋和雜(za)質存在；


   ③. 無規共聚(ju)聚(ju)丙(bing)烯(xi)（PP-R）應符(fu)合GB／T 18742.1的規定；


   ④. 交聯聚乙烯（PE-D）應符合CJ／T 159的規(gui)定(ding)，其(qi)密(mi)度不(bu)低(di)于0.94g／cm3，且不(bu)允許有氣(qi)泡、微孔、裂紋、雜質存在；


   ⑤. 可熔性聚四氟乙烯（PFA）應(ying)符合(he) ASTM D3307的規定(ding)；


   ⑥. 硬聚氟(fu)乙烯（PVC-U）樹(shu)脂(zhi)應(ying)符合GB／T 4219的規定。


 4. 相應的法蘭墊片宜(yi)選用非金屬墊片。


5. 非(fei)金屬襯里(li)材(cai)料使用(yong)范圍(wei)可(ke)按表4.4.1選用(yong)，還應考慮流體介質腐(fu)蝕性、使用(yong)壓力及材(cai)料成分與性能(neng)差異(yi)等因素。

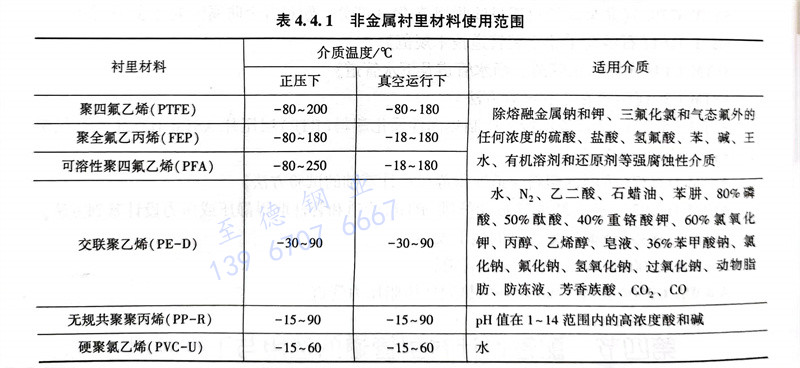

    表(biao)4.4.1 非金屬襯里材料(liao)使用(yong)范圍




 6. 非金屬襯里(li)直管及(ji)其管道組成件端部連接形式可按表4.4.2選取。

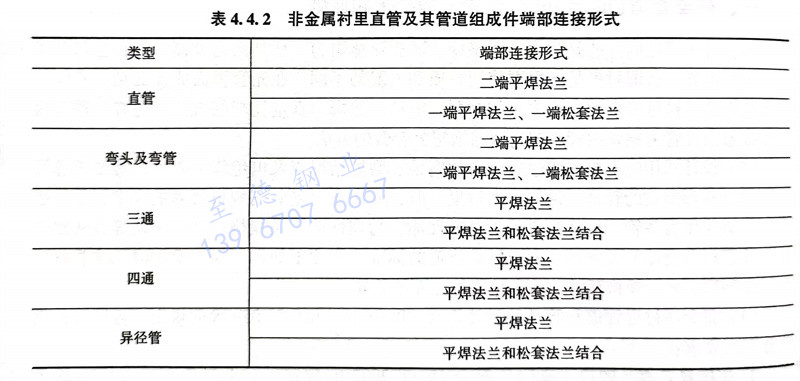

   表4.4.2 非金屬襯里直管及其管道組成(cheng)件端部連接形(xing)式




 7. 非金屬襯里直管及其管道組(zu)成件端部應采(cai)用金屬法(fa)蘭連接，襯里應延伸覆蓋整個法(fa)蘭密(mi)封面。


 8. 聚四(si)氟乙烯襯里直(zhi)(zhi)管的(de)長度不(bu)宜大于3m，其(qi)他非(fei)金屬襯里直(zhi)(zhi)管的(de)長度不(bu)宜大于6m。


 9. 非金屬襯里管(guan)道及其組成(cheng)件(jian)的(de)搬運、堆放和(he)安裝等(deng)(deng)過程中，應(ying)(ying)(ying)避免強烈震動或碰撞(zhuang)。不(bu)得對(dui)已襯里的(de)管(guan)道進行施焊、加熱(re)、扭曲或敲打等(deng)(deng)作業。施工(gong)應(ying)(ying)(ying)滿足SH／T 3501、GB 50235等(deng)(deng)的(de)要求。非金屬襯里管(guan)道安裝后應(ying)(ying)(ying)進行壓力試驗(yan)，試驗(yan)壓力應(ying)(ying)(ying)為設計壓力的(de)1.5倍。


10. 襯里管道有關(guan)的標(biao)準規(gui)范(fan)：


ASTM F423《聚四(si)氟乙烯塑料襯里(li)鐵(tie)類金(jin)屬管(guan)，管(guan)件和法蘭的標準》


ASTM F491《聚(ju)偏氟乙烯塑(su)料襯里的黑色(se)金屬管道及(ji)管件的標準》


ASTM F492《丙烯(xi)及聚(ju)丙烯(xi)塑料襯里的(de)黑(hei)色金屬管(guan)和管(guan)件的(de)標準》


ASTM F546《全(quan)氟共(gong)聚物（FEP）塑料襯里的鐵類金屬管(guan)和管(guan)件的標準》


ASTM F546《全氟（乙烯(xi)-丙烯(xi)）共(gong)聚物（FEP）塑料襯里(li)的(de)鐵類金屬管和(he)管件(jian)的(de)標準(zhun)》


ASTM F599《聚合(he)（偏二氯乙烯）（PVDC）塑料襯里鐵類金(jin)屬管和(he)管件(jian)的標(biao)準》


ASTM F781《全氟（烷氧基(ji)烷烴）共聚物（PFA）塑料(liao)襯(chen)里(li)的(de)鐵(tie)類金屬管和管件的(de)襯(chen)里(li)》


ASTM F1545《塑料襯里鐵類金屬(shu)管，管件和(he)法蘭(lan)的標準(zhun)》


SY／T 6623《內覆或襯里耐(nai)腐(fu)蝕合金(jin)復合鋼(gang)管規范》


SH／T 3154《石油化工非(fei)金屬(shu)襯(chen)里(li)管道技(ji)術規范》
