（1）普通碳素結構鋼(gang)不得用于GC1級(ji)、GCD級(ji)管(guan)道(dao)。

（2）沸騰(teng)鋼和(he)(he)半鎮靜鋼（碳(tan)素結構鋼）不(bu)(bu)得用于GCD級(ji)管道和(he)(he)有毒或者可(ke)燃介質管道，設計壓力應不(bu)(bu)大于1.6MPa，使用溫(wen)度范(fan)圍為(wei)0～200℃。

（3）Q215A、Q235A等A級鎮(zhen)靜鋼不得用(yong)于(yu)GCD級管道和有毒或者可燃(ran)介質管道，設計(ji)壓力應不大于(yu)1.6MPa，使用(yong)溫度不高于(yu)350℃，最低使用(yong)溫度按照(zhao)標準的規定。

（4）Q215B、Q235B等(deng)B級(ji)鎮靜鋼不得用(yong)于劇毒介質(zhi)管道，設計壓力應不大于3.0MPa，使用(yong)溫(wen)度不高(gao)于350℃，最低使用(yong)溫(wen)度按照標準的規定(ding)。

（5）用于GCD級管道時(shi)，設計壓力應不大于1.6MPa，設計溫(wen)度不高于300℃。

（6）用于(yu)管道組(zu)成(cheng)件(jian)的(de)碳(tan)素結構鋼(gang)的(de)焊接(jie)厚度應當符合以下要求：沸(fei)騰鋼(gang)、半鎮靜鋼(gang)，厚度不(bu)得(de)大(da)于(yu)12mm；A級鎮靜鋼(gang)，厚度不(bu)得(de)大(da)于(yu)16mm；B級鎮靜鋼(gang)，厚度不(bu)得(de)大(da)于(yu)20mm。

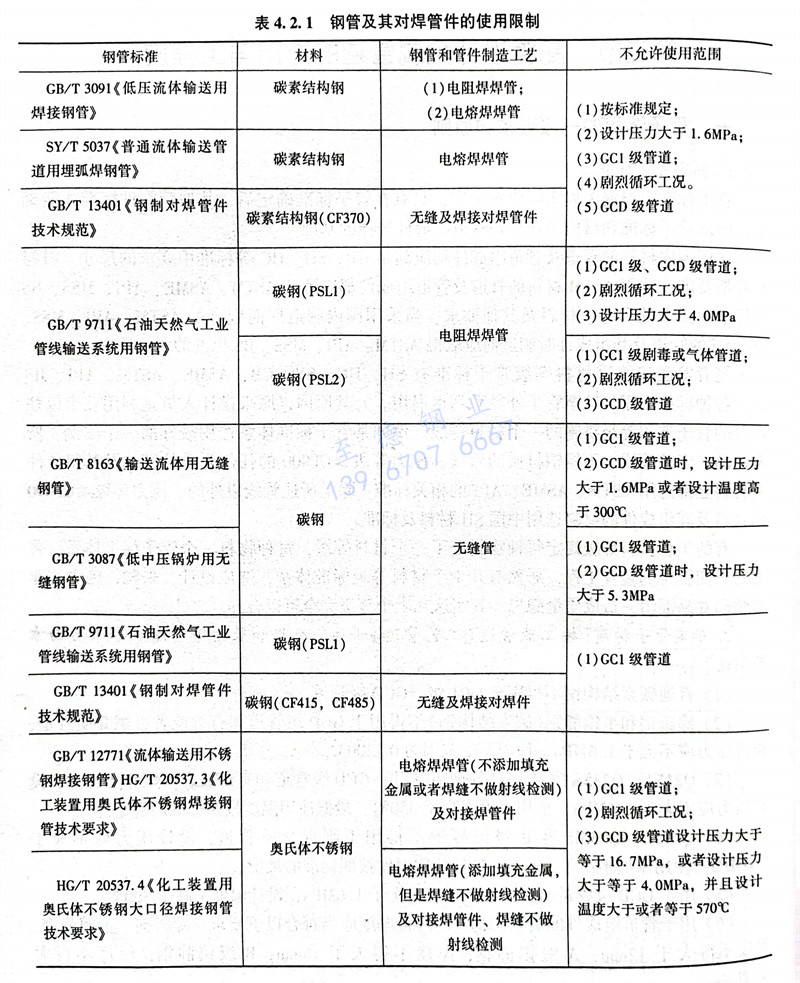

（7）碳鋼、奧氏體不銹(xiu)鋼(gang)管及由其制造的對焊管件的使用限制應當符合表4.2.1規定。

（8）碳(tan)鋼、碳(tan)錳鋼、低(di)溫用鎳鋼不宜長期在425℃以上使用。

（9）鉻鉬(mu)合(he)金鋼在(zai)400～550℃ 區間(jian)長期(qi)使用時，應當(dang)根據使用經驗(yan)和具體情況提出適當(dang)的(de)回火脆性防護措施。

（10）奧(ao)氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)使(shi)用溫度高于540℃（鑄(zhu)件高于425℃）時，應當控制材(cai)料含碳(tan)量(liang)不(bu)(bu)(bu)低于0.04％，并且在固(gu)溶(rong)狀(zhuang)態下(xia)(xia)使(shi)用。奧(ao)氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)在540～900℃區間長期使(shi)用時，應當采取適當防(fang)護措(cuo)施防(fang)止材(cai)料脆化。奧(ao)氏體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)在以下(xia)(xia)條件下(xia)(xia)，還應當考慮發生(sheng)晶間腐蝕的可(ke)能性：①. 低碳(tan)（C≤0.08％）非穩(wen)定化不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)，在熱加工或者焊接(jie)后使(shi)用；②. 超低碳(tan)（C≤0.03％）不(bu)(bu)(bu)銹(xiu)鋼(gang)(gang)(gang)，在高于425℃長期使(shi)用。

（11）為防(fang)止硫(liu)(liu)、鉛及其(qi)化(hua)合物在(zai)高溫下侵蝕鎳(nie)(nie)基合金(jin)導(dao)致晶界脆化(hua)，鎳(nie)(nie)及鎳(nie)(nie)基合金(jin)在(zai)含硫(liu)(liu)環境氣氛下的使用溫度上(shang)限(xian)應(ying)當符合表4.2.2的規定。

（12）金(jin)屬材(cai)料及其焊接(jie)接(jie)頭的沖擊韌(ren)性(xing)應(ying)當符合有關安全技術(shu)規范及其材(cai)料標(biao)準的要求。

（13）管道用(yong)密封(feng)(feng)件的(de)選用(yong)應(ying)當考慮設計壓力、設計溫度(du)以及(ji)介質、使用(yong)壽(shou)命等的(de)要求(qiu)，并且符合有關安全技(ji)術規范及(ji)其(qi)相應(ying)的(de)密封(feng)(feng)材料標準的(de)規定。

（14）管道支承件的(de)使用應(ying)當符合(he)有關安全技術規范(fan)及(ji)其相應(ying)標準的(de)規定。
