本章所介紹的美國管件(jian)(jian)標準(zhun)主(zhu)要為美國機械(xie)工(gong)程師(shi)協會（即ASME）近期發布的最新標準(zhun)，這些管件(jian)(jian)標準(zhun)主(zhu)要為：灰鑄鐵螺紋(wen)(wen)管件(jian)(jian)（ASME B16.4-1998）、可鍛(duan)鑄鐵螺紋(wen)(wen)管件(jian)(jian)（ASME B16.3-1998）、承插(cha)焊和(he)螺紋(wen)(wen)連接鍛(duan)鋼(gang)制(zhi)管件(jian)(jian)（ASME B16.11-2005）、工(gong)廠制(zhi)造(zao)的鍛(duan)鋼(gang)對焊管件(jian)(jian)及鍛(duan)鋼(gang)制(zhi)對焊短(duan)半徑彎頭(tou)和(he)180°彎頭(tou)等。
可鍛(duan)鑄鐵螺紋管件 ASME B16.3 標準(zhun)
一、適用范圍
1. 總(zong)則
ASME B16.3-1998標準適用于150磅(bang)級和300磅(bang)級可鍛(duan)鑄鐵螺紋(wen)管(guan)件，其內容包括(kuo)：壓力-溫度等級；規格及異徑管(guan)件開孔的表示方法；材(cai)料；尺寸與公差；螺紋(wen)加工及鍍層以及標志等。
2. 質量體系
按(an)ASME B16.3標準制(zhi)(zhi)(zhi)造(zao)的(de)產(chan)(chan)品應按(an)質(zhi)量體系(xi)程(cheng)序生(sheng)產(chan)(chan)，該程(cheng)序應遵循ISO 9000系(xi)列的(de)某一(yi)適合的(de)標準的(de)原則制(zhi)(zhi)(zhi)定(ding)。制(zhi)(zhi)(zhi)造(zao)廠(chang)有責任確定(ding)是否需要由一(yi)個(ge)獨立的(de)組織機構(gou)對產(chan)(chan)品制(zhi)(zhi)(zhi)造(zao)廠(chang)的(de)質(zhi)量體系(xi)程(cheng)序進(jin)行(xing)注冊／或認(ren)證，采(cai)(cai)(cai)購(gou)方(fang)在制(zhi)(zhi)(zhi)造(zao)廠(chang)的(de)場所(suo)應能(neng)得到(dao)演(yan)示(shi)程(cheng)序符合性的(de)詳細文件。應采(cai)(cai)(cai)購(gou)方(fang)的(de)請求(qiu)，采(cai)(cai)(cai)購(gou)方(fang)可以得到(dao)產(chan)(chan)品制(zhi)(zhi)(zhi)造(zao)廠(chang)提(ti)供(gong)的(de)其所(suo)使(shi)用的(de)該質(zhi)量體系(xi)程(cheng)序的(de)書面概(gai)括說明。所(suo)謂產(chan)(chan)品制(zhi)(zhi)(zhi)造(zao)廠(chang)是指按(an)本標準標志(zhi)或識別要求(qiu)顯示(shi)在產(chan)(chan)品上的(de)完整廠(chang)名(ming)或商標。
二、壓力-溫度等級

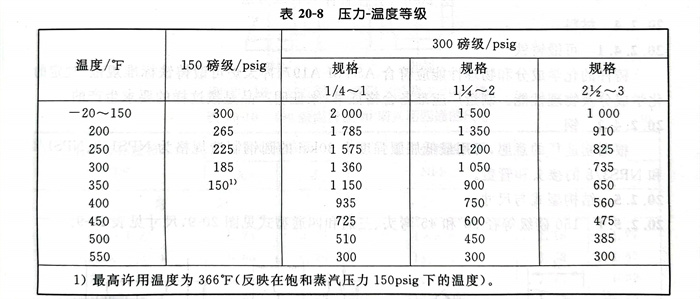

1. 管件的(de)壓力(li)-溫(wen)度等(deng)級(ji)(ji)見表20-8。所(suo)有等(deng)級(ji)(ji)與所(suo)容(rong)納(na)的(de)液體(ti)無(wu)關，并(bing)且是在表列溫(wen)度下的(de)最大無(wu)沖擊壓力(li)。中(zhong)間的(de)等(deng)級(ji)(ji)可以采用所(suo)示溫(wen)度之間的(de)線性內插法得(de)出。
2. 相(xiang)應(ying)壓(ya)(ya)力(li)等(deng)級(ji)所示的溫(wen)度(du)(du)應(ying)是承壓(ya)(ya)構(gou)件的材(cai)料溫(wen)度(du)(du)。可以(yi)假定材(cai)料溫(wen)度(du)(du)與流體(ti)(ti)溫(wen)度(du)(du)相(xiang)同。采用(yong)不同于(yu)所容納液體(ti)(ti)材(cai)料溫(wen)度(du)(du)下(xia)的壓(ya)(ya)力(li)等(deng)級(ji)是使(shi)用(yong)者的責任，并應(ying)遵循適用(yong)規范(fan)的要(yao)求。
三、規格
1. 表(biao)20-9～表(biao)20-24所規定的(de)管(guan)件規格(ge)是用相應的(de)管(guan)道公稱規格(ge)（NPS）來識別(bie)的(de)。
注：采用單詞“公稱”作(zuo)為尺寸或規(gui)(gui)格的一種修正，其(qi)意(yi)圖是說(shuo)明所規(gui)(gui)定尺寸或規(gui)(gui)格只作(zuo)為標記用途。

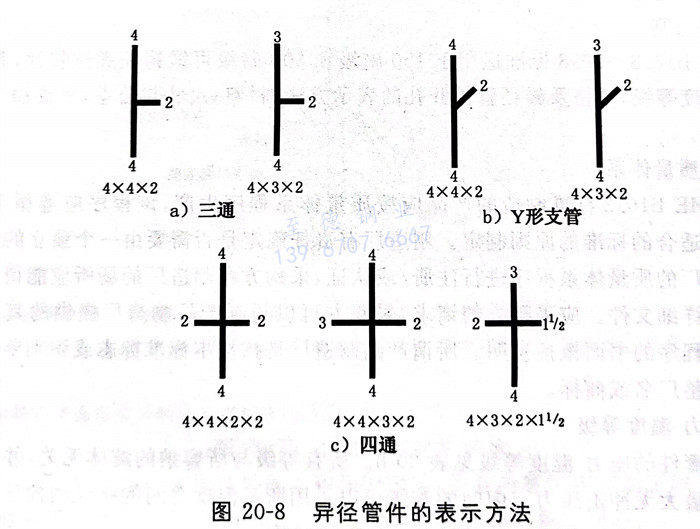

2. 對于異徑三(san)(san)通、四(si)通和Y形支(zhi)管(guan)(guan)(guan)（分支(zhi)管(guan)(guan)(guan)），應首先給(gei)出(chu)(chu)其最大主管(guan)(guan)(guan)開孔(kong)的(de)規(gui)格，隨(sui)后(hou)是(shi)給(gei)出(chu)(chu)主管(guan)(guan)(guan)相對端的(de)開孔(kong)的(de)規(gui)格。當管(guan)(guan)(guan)件(jian)為三(san)(san)孔(kong)或Y形支(zhi)管(guan)(guan)(guan)（分支(zhi)管(guan)(guan)(guan)）時(shi)，出(chu)(chu)口(kou)的(de)規(gui)格最后(hou)給(gei)出(chu)(chu)。當管(guan)(guan)(guan)件(jian)為四(si)通時(shi)，第三(san)(san)個給(gei)出(chu)(chu)的(de)尺(chi)寸是(shi)最大側向出(chu)(chu)口(kou)的(de)開孔(kong)尺(chi)寸，然后(hou)是(shi)給(gei)出(chu)(chu)相對端的(de)開孔(kong)尺(chi)寸。用直線簡圖來表示(shi)如何辨(bian)認異徑管(guan)(guan)(guan)件(jian)。異徑管(guan)(guan)(guan)件(jian)的(de)表示(shi)方法(fa)見(jian)圖20-8。
四、材(cai)料(liao)
1. 可鍛鑄(zhu)鐵
鑄(zhu)件的(de)化學成(cheng)分(fen)和物(wu)理性能應符合ASTM A197《沖天爐(lu)可鍛鑄(zhu)鐵(tie)標準規范》規定(ding)的(de)化學成(cheng)分(fen)及物(wu)理性能。制(zhi)造廠(chang)應準備合格證(zheng)書，來證(zheng)明產(chan)品是按這樣(yang)的(de)要(yao)求生產(chan)的(de)。
2. 鋼
根據制造廠的意愿，可(ke)用最低(di)屈(qu)服強度(du)為(wei)30ksi的圓(yuan)鋼制造規格為(wei)NPS 1/8、NPS 1/4和NPS 3/8的接(jie)頭和管蓋(gai)。
五(wu)、結構型(xing)式與尺(chi)寸(cun)

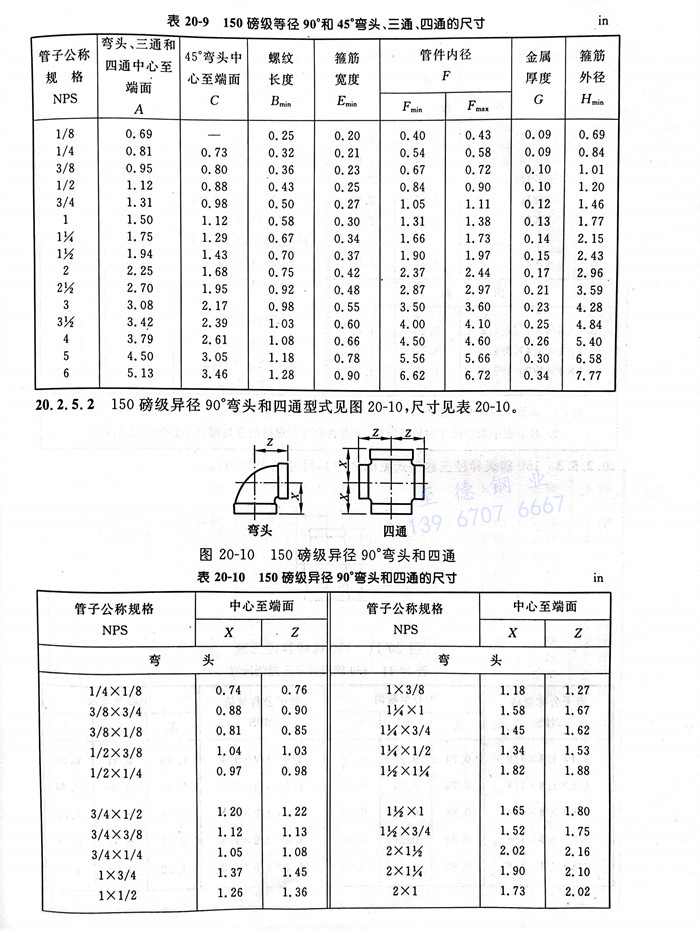

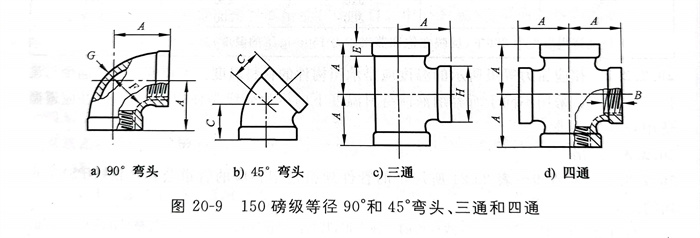

150磅級等徑(jing)90°和45°彎頭、三通和四通型式見(jian)圖20-9，尺寸(cun)見(jian)表20-9。
150磅級異徑90°彎頭(tou)和(he)四通型式見圖20-10，尺(chi)寸見表20-10。

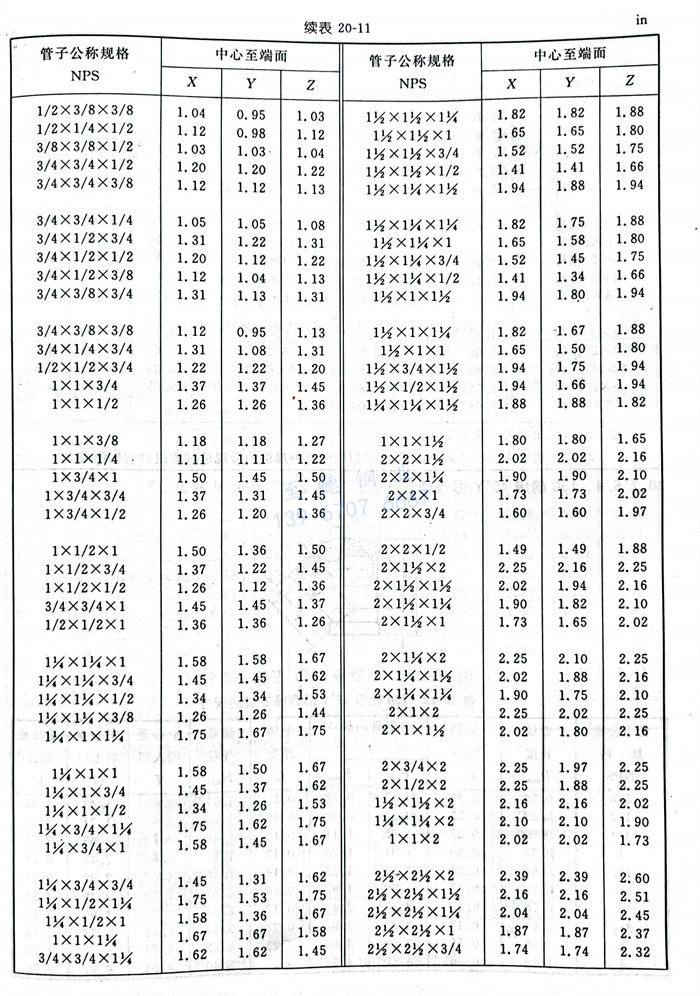

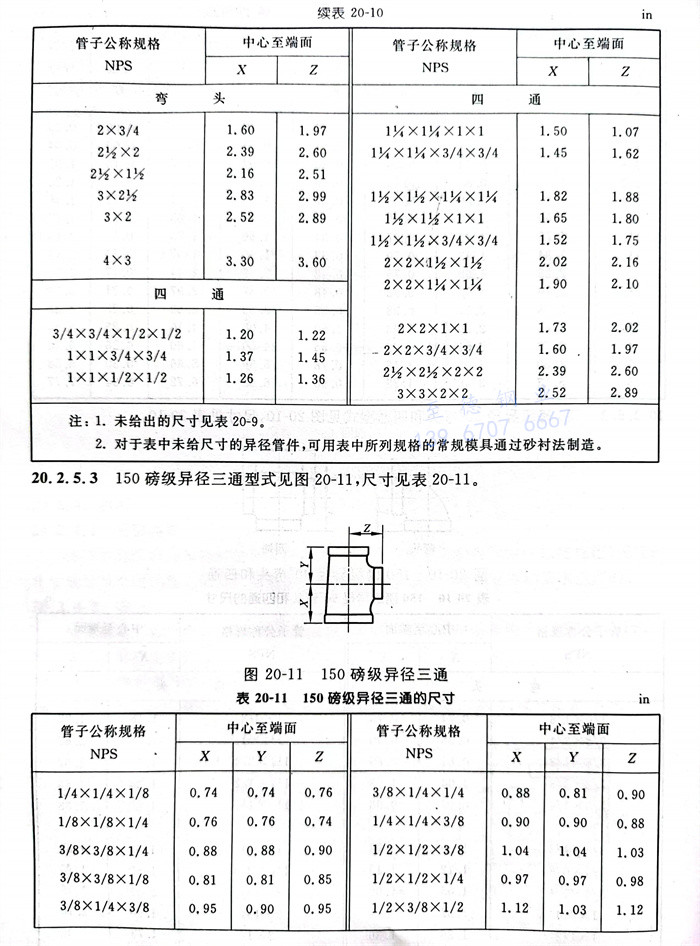

150磅級異徑三通型式見(jian)圖20-11，尺寸見(jian)表(biao)20-11。

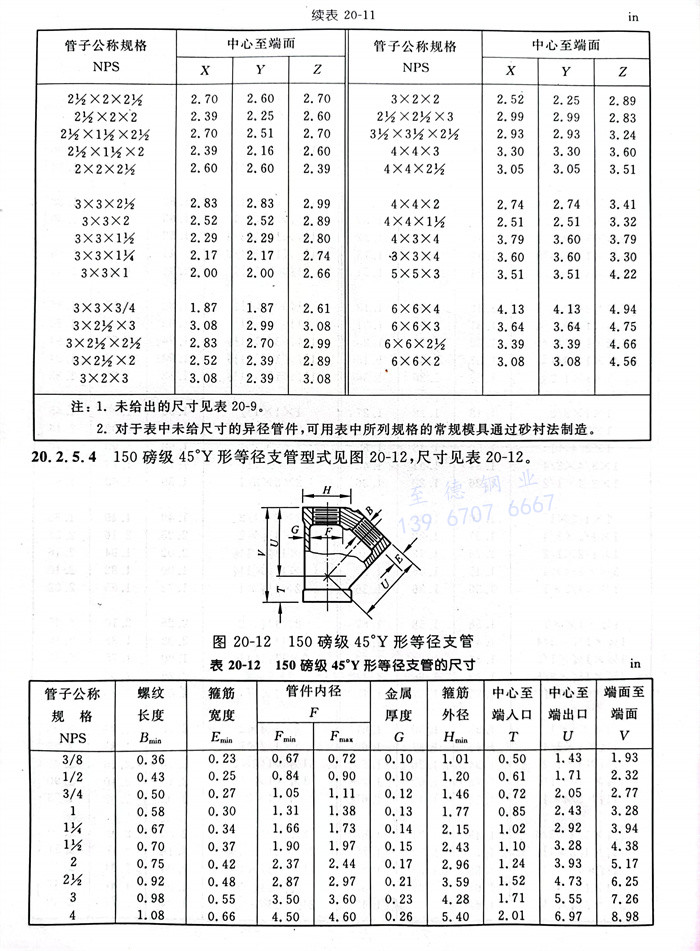

150磅級(ji)45°Y形等(deng)徑(jing)支管型式見圖20-12，尺(chi)寸見表(biao)20-12。

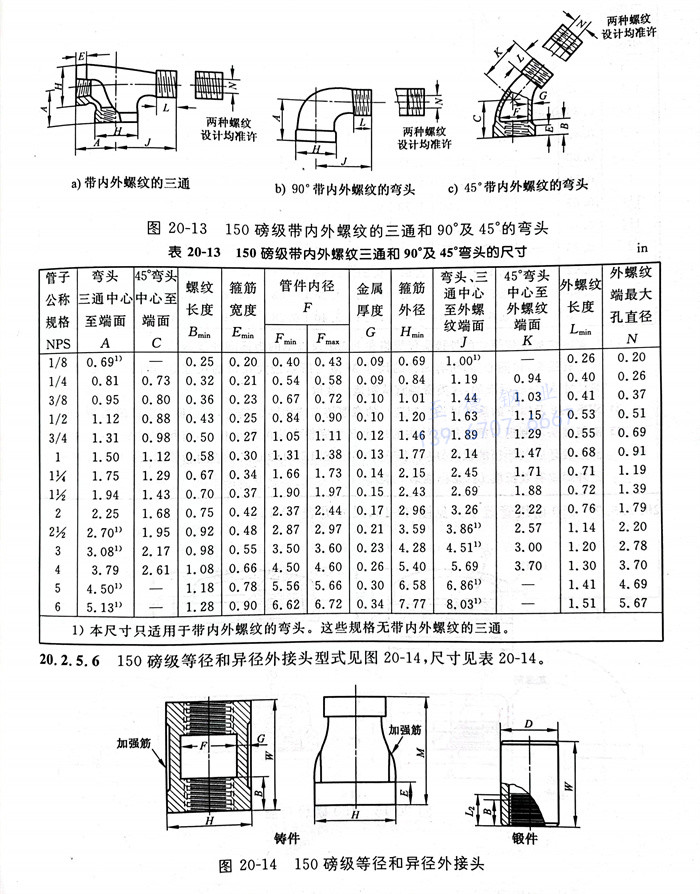

150磅級帶內(nei)外螺紋的三(san)通和90°及45°彎頭的型式見(jian)圖20-13，尺寸見(jian)表20-13。

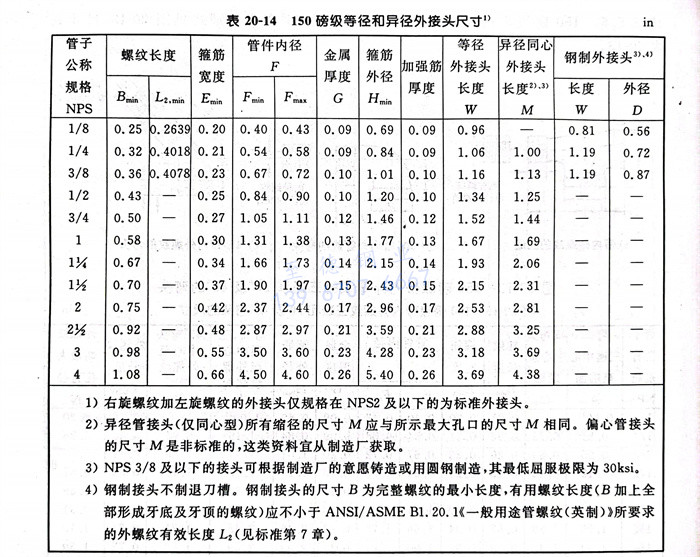

150磅(bang)級(ji)等徑和(he)異徑外(wai)接頭型式見圖20-14，尺(chi)寸(cun)見表20-14。

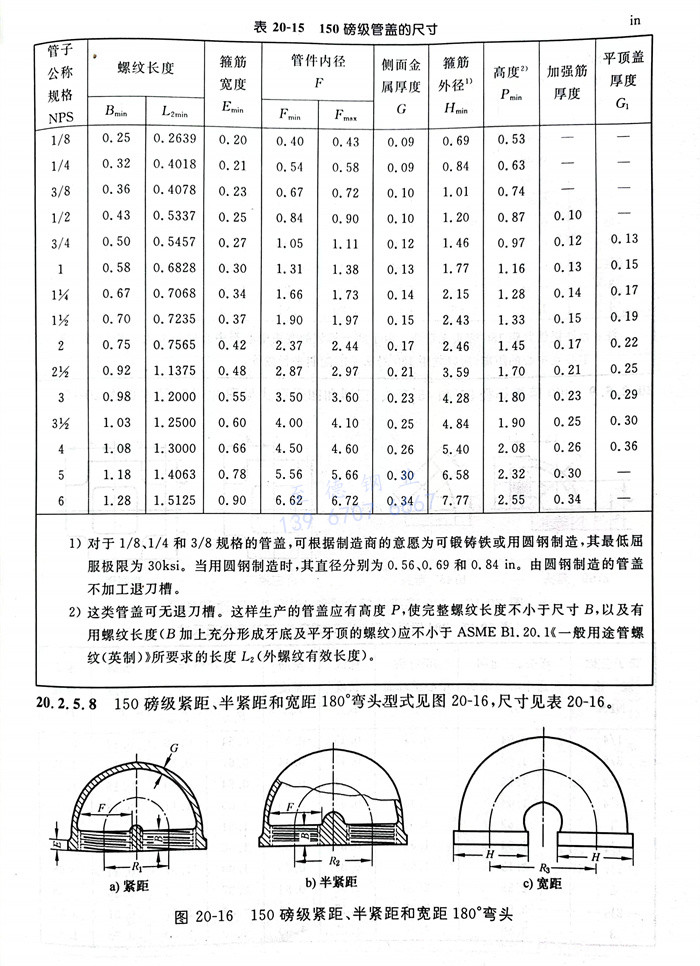

150磅(bang)級管蓋型式見圖20-15，尺寸見表20-15。

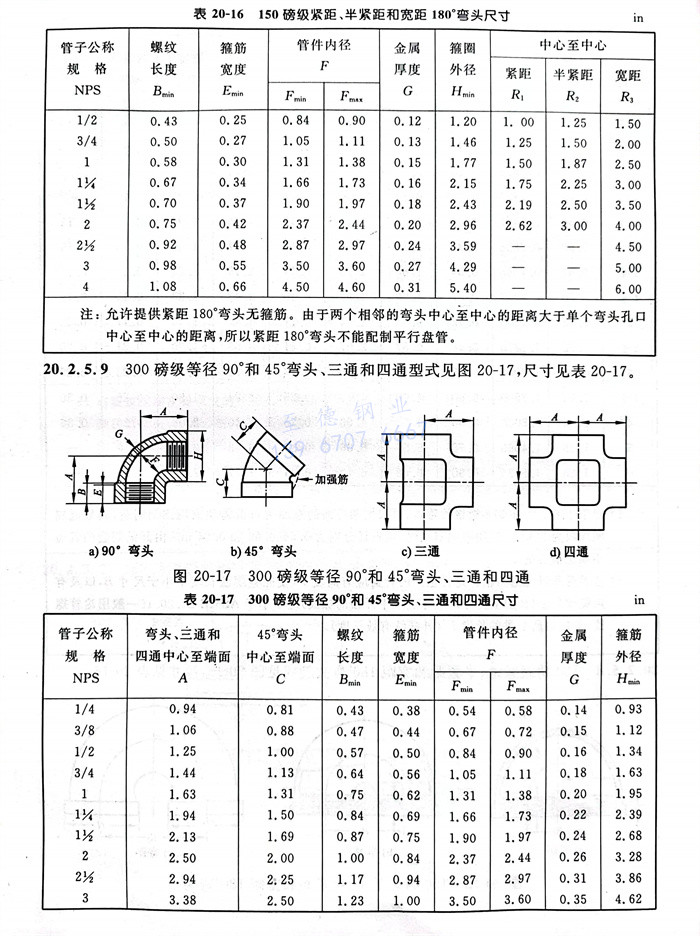

150磅級緊距、半緊距和寬距180°彎頭型式見圖20-16，尺寸(cun)見表20-16。
300磅(bang)級等(deng)徑90°和45°彎頭、三通和四通型式見圖20-17，尺寸見表20-17。
300磅級(ji)異徑90°彎(wan)頭型式見(jian)圖(tu)20-18，尺(chi)寸見(jian)表20-18。
300磅級異徑(jing)三通型式(shi)見(jian)(jian)圖(tu)20-19，尺寸(cun)見(jian)(jian)表20-19。

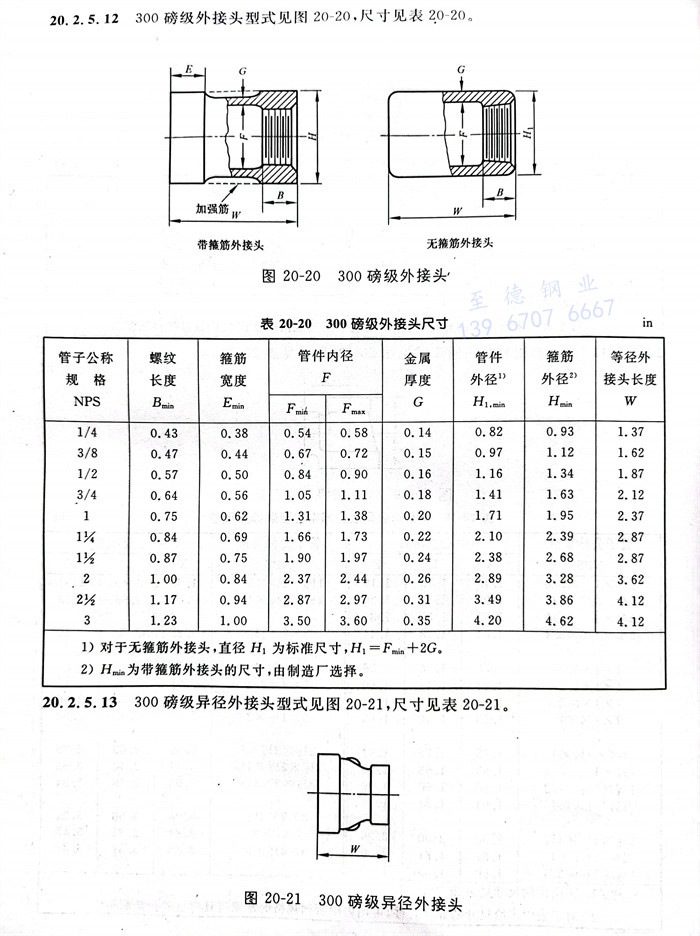

300磅級外接頭型式見圖20-20，尺寸見表20-20。

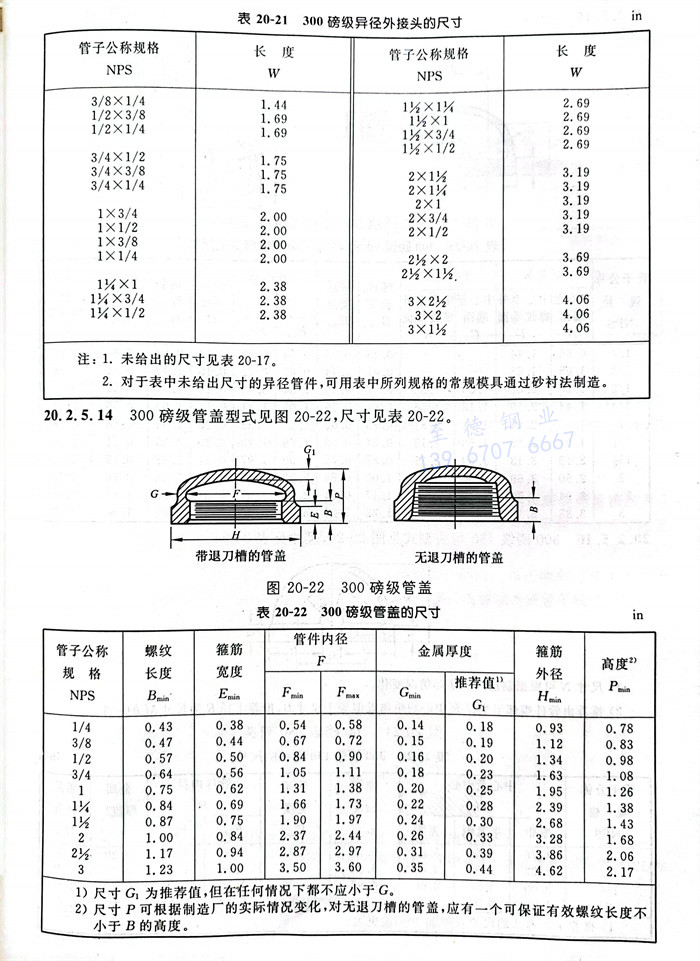

300磅(bang)級異徑外接頭型(xing)式(shi)見圖20-21，尺(chi)寸見表20-21。
300磅(bang)級(ji)管蓋(gai)型式見(jian)圖20-22，尺寸見(jian)表(biao)20-22。

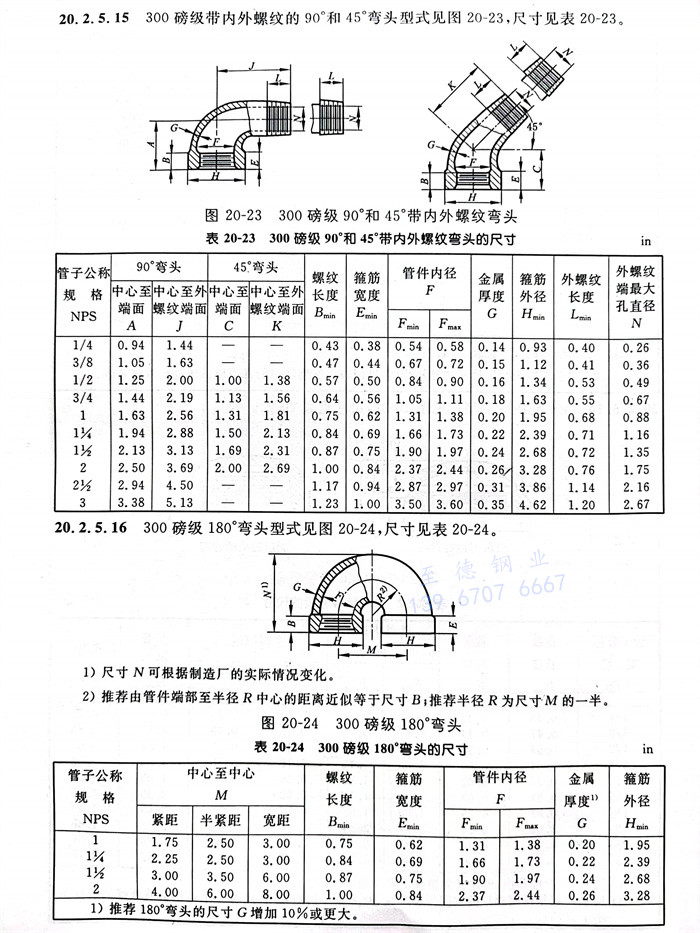

300磅級帶內外螺紋(wen)的三通和90°及45°彎頭的型式見(jian)圖20-23，尺(chi)寸見(jian)表20-23。
300磅級180°彎頭型式見(jian)圖(tu)20-24，尺(chi)寸見(jian)表20-24。
六、公差
考慮到在制(zhi)作模具和(he)鑄件中不可避免(mian)地會出現若干尺寸偏(pian)差，因此應(ying)允許(xu)下述公差存在。
1. 金屬厚(hou)度(du)公差(cha)
鑄件任(ren)何部位的金屬(shu)厚(hou)度均不應小(xiao)于表20-9～表20-24中所列出壁厚(hou)值的90％。
2. 中心至(zhi)端面公差(cha)

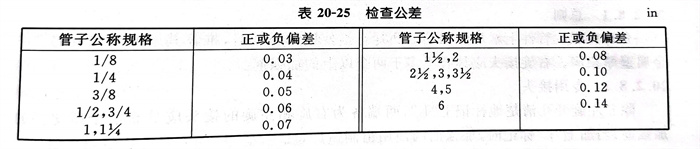

管件中心至(zhi)端(duan)(duan)面(mian)的(de)(de)尺(chi)寸(cun)(cun)允許公(gong)差(cha)見表(biao)20-25（檢驗公(gong)差(cha)）。端(duan)(duan)面(mian)至(zhi)端(duan)(duan)面(mian)的(de)(de)尺(chi)寸(cun)(cun)公(gong)差(cha)及接(jie)頭和(he)異徑接(jie)頭的(de)(de)長度公(gong)差(cha)應為表(biao)20-25中所列值的(de)(de)兩(liang)倍。控制異徑管件最大開(kai)(kai)孔(kong)尺(chi)寸(cun)(cun)的(de)(de)公(gong)差(cha)應適用(yong)于所有開(kai)(kai)孔(kong)。這(zhe)些公(gong)差(cha)不(bu)適用(yong)于180°彎頭和(he)管帽。
七、螺(luo)紋加(jia)工
1. 螺(luo)紋型式(shi)
所(suo)有管(guan)件均應按(an)ASME B1.20.1《一般用途的(de)英制管(guan)螺(luo)紋(wen)(wen)》加工螺(luo)紋(wen)(wen)，除NPS 1/8、NPS 1/4和NPS 3/8規格的(de)鍛軋接頭（表(biao)20-14）和管(guan)蓋(gai)（表(biao)20-15）可用圓柱管(guan)螺(luo)紋(wen)(wen)外，其(qi)他所(suo)有管(guan)件均應為錐管(guan)螺(luo)紋(wen)(wen)。
2. 螺(luo)紋(wen)公差

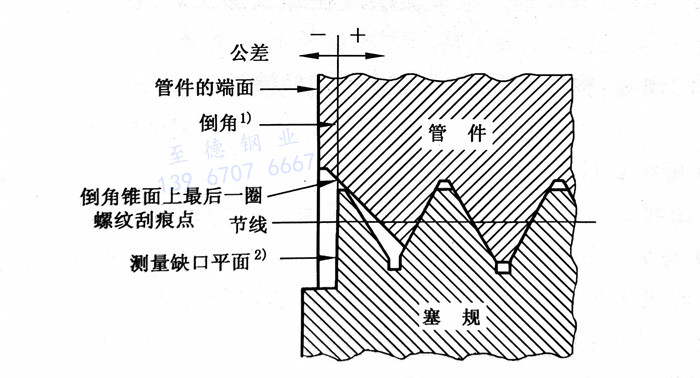

當(dang)(dang)(dang)(dang)使用(yong)工作(zuo)量(liang)規測量(liang)時(shi)(shi)，錐管螺(luo)(luo)(luo)(luo)紋(wen)(wen)的(de)偏差應限制(zhi)在(zai)由(you)(you)環規測量(liang)面和塞(sai)規測量(liang)槽起大(da)(da)1圈(quan)(quan)(quan)或(huo)小1圈(quan)(quan)(quan)以內(nei)(nei)(nei)。當(dang)(dang)(dang)(dang)使用(yong)錐管螺(luo)(luo)(luo)(luo)紋(wen)(wen)工作(zuo)量(liang)規測量(liang)時(shi)(shi)，圓柱(zhu)螺(luo)(luo)(luo)(luo)紋(wen)(wen)的(de)偏差應限制(zhi)在(zai)由(you)(you)塞(sai)規測量(liang)槽起大(da)(da)1％圈(quan)(quan)(quan)或(huo)小1％以內(nei)(nei)(nei)。測量(liang)管件內(nei)(nei)(nei)螺(luo)(luo)(luo)(luo)紋(wen)(wen)的(de)基(ji)(ji)準點依據倒(dao)角(jiao)直徑(jing)(jing)而定。當(dang)(dang)(dang)(dang)內(nei)(nei)(nei)倒(dao)角(jiao)直徑(jing)(jing)大(da)(da)于內(nei)(nei)(nei)螺(luo)(luo)(luo)(luo)紋(wen)(wen)的(de)大(da)(da)徑(jing)(jing)時(shi)(shi)，基(ji)(ji)準點為(wei)(wei)倒(dao)角(jiao)錐處(chu)的(de)最后一圈(quan)(quan)(quan)螺(luo)(luo)(luo)(luo)紋(wen)(wen)的(de)刮痕。當(dang)(dang)(dang)(dang)內(nei)(nei)(nei)倒(dao)角(jiao)直徑(jing)(jing)小于等于內(nei)(nei)(nei)螺(luo)(luo)(luo)(luo)紋(wen)(wen)大(da)(da)徑(jing)(jing)時(shi)(shi)，基(ji)(ji)準點為(wei)(wei)管件的(de)端面（見圖20-25）。關于倒(dao)角(jiao)內(nei)(nei)(nei)螺(luo)(luo)(luo)(luo)紋(wen)(wen)的(de)測量(liang)見圖20-25。
3. 锪孔(kong)或(huo)倒角
為了(le)便于(yu)連接(jie)接(jie)頭容易插入和(he)保護螺(luo)紋(wen)，所有內螺(luo)紋(wen)均(jun)應锪(huo)孔，其距離不小于(yu)螺(luo)距的一(yi)半(ban)，并(bing)與螺(luo)紋(wen)軸線大約成45°角。锪(huo)孔和(he)倒角應與螺(luo)紋(wen)同心(xin)。
4. 螺(luo)紋長度(du)
所有表格中規(gui)定的螺(luo)紋長(chang)度應包括锪孔或(huo)倒角在內(nei)測(ce)量。
5. 直(zhi)線度
螺紋(wen)管(guan)件(jian)所有開孔的(de)螺紋(wen)最大允許直(zhi)線度偏差應為0.06in．/ft（0.5％）。
八、加強筋
1. 總則(ze)
允許在螺(luo)紋(wen)管件上(shang)增(zeng)加加強筋(jin)或(huo)凸(tu)耳。當使用加強筋(jin)時，推薦其(qi)厚(hou)度與規定(ding)的管件金屬壁厚(hou)相同(tong)。右旋接頭應具(ju)有不(bu)多于兩個以上(shang)的加強筋(jin)。
2. 專用(yong)接(jie)頭
除非左旋開孔清楚地(di)標記(ji)上“L”，兩(liang)端各(ge)為右旋和左旋的接(jie)頭應具有4個或更多的加(jia)(jia)強筋，當加(jia)(jia)上“L”標記(ji)時，加(jia)(jia)強筋的使(shi)用(yong)由制造廠定。
九、端面坡口
允(yun)許(xu)在(zai)管件開孔的端(duan)面帶有(you)不超過5°的坡(po)口。中(zhong)心到端(duan)面，端(duan)面到端(duan)面及箍(gu)筋(jin)的寬度尺寸可以包括或不包括坡(po)口在(zai)內。
十、鍍(du)層(ceng)
1. 可鍛鑄鐵管件
當可鍛(duan)鑄鐵管件(jian)鍍(du)鋅(xin)時，應(ying)按 ASTM A153 標準進(jin)(jin)行熱(re)鍍(du)鋅(xin)，或按符合(he)于(yu)ASTM B663中的I型、使(shi)用條件(jian)4進(jin)(jin)行電(dian)鍍(du)鋅(xin)。熱(re)浸鋅(xin)層最(zui)小厚(hou)度為(wei)(wei)0.0034in，并應(ying)在(zai)加工(gong)(gong)螺紋之間進(jin)(jin)行。電(dian)鍍(du)鋅(xin)層最(zui)小厚(hou)度應(ying)為(wei)(wei)0.001in，電(dian)鍍(du)鋅(xin)應(ying)在(zai)螺紋加工(gong)(gong)后進(jin)(jin)行。
2. 鋼管件
由(you)圓鋼制造的(de)接頭(tou)和管蓋(gai)可(ke)按ASTM B663中的(de)I型、使用(yong)條(tiao)件4進行電(dian)(dian)鍍(du)鋅，或(huo)按ASTM B766中的(de)NS型電(dian)(dian)鍍(du)鎘。電(dian)(dian)鍍(du)鍍(du)層應在螺紋加工后(hou)進行。
3. 其他鍍層
應按采購方(fang)的規(gui)定，提(ti)供滿足(zu)協(xie)議要求(qiu)的其他鍍層。
十一、標志
1. 150磅(bang)級管(guan)件
每(mei)一個150磅級管(guan)件應(ying)標(biao)記制造廠(chang)名稱或商標(biao)作(zuo)為識別標(biao)志。
2. 300磅級(ji)管(guan)件
每一個(ge)300磅級(ji)管件都應標記具有以(yi)下內容(rong)的識別標志(zhi)：
a. 制造廠名(ming)稱(cheng)或商標；
b. 數字(zi)“300”；
c. 表示(shi)可鍛鑄鐵(tie)的字母“MI”；
d. 規格；
e. 由MSS SP-25《閥門、管件、法(fa)蘭和管接頭標記(ji)系(xi)統的標準實施(shi)規程》允許的其他標志(zhi)。
