襯塑(su)鋼管(guan)(guan)(guan)和管(guan)(guan)(guan)件是在(zai)鋼管(guan)(guan)(guan)和管(guan)(guan)(guan)件內部(bu)襯以聚(ju)(ju)丙(bing)烯(xi)（PP）、聚(ju)(ju)乙(yi)烯(xi)（PE）及(ji)聚(ju)(ju)氯(lv)乙(yi)烯(xi)（PVC）等(deng)非金屬材料，以適應化(hua)工、石油化(hua)工，醫藥、紡織和冶金等(deng)部(bu)門(men)輸送(song)腐蝕性介質的(de)(de)需要。這種襯塑(su)鋼管(guan)(guan)(guan)和管(guan)(guan)(guan)件的(de)(de)公稱壓(ya)力為(wei)PN20，相當于2.0 MPa。

1. 襯塑直(zhi)管

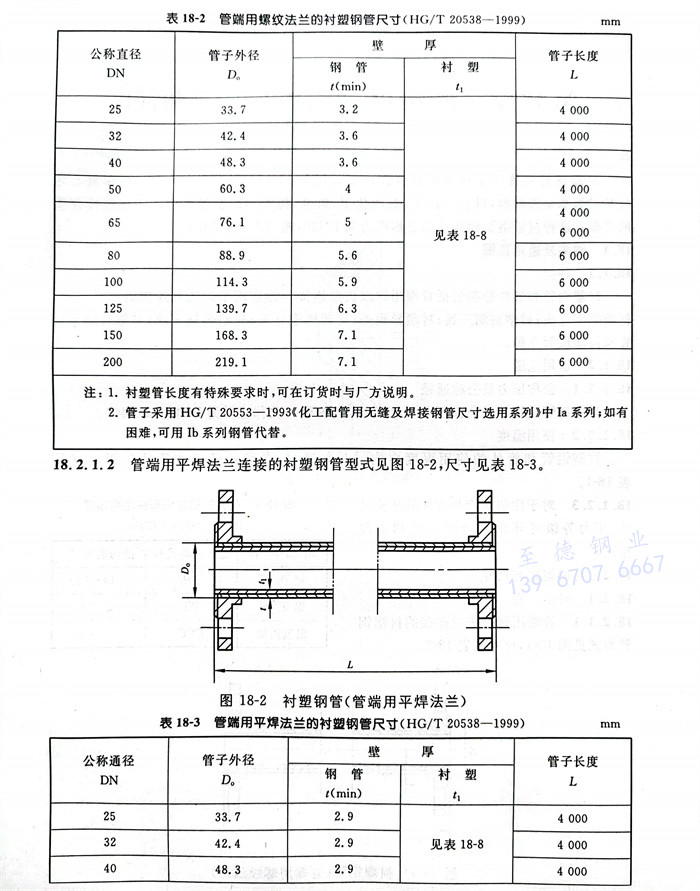

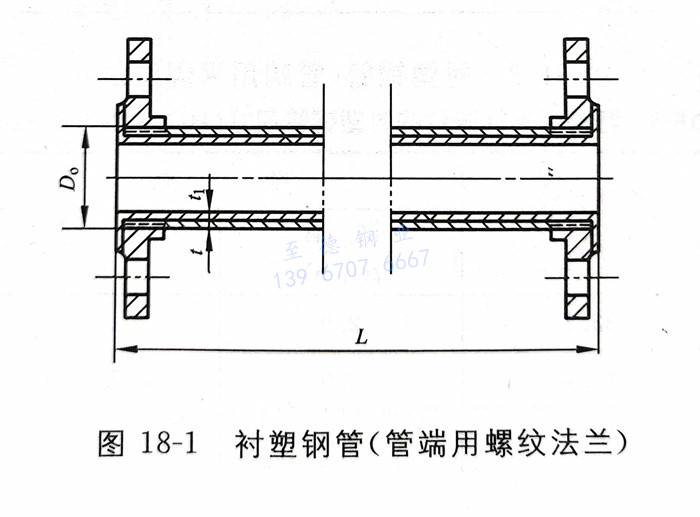

  a. 管(guan)端(duan)用螺紋法蘭連接的襯(chen)塑鋼管(guan)型式見圖18-1，尺寸見表18-2。

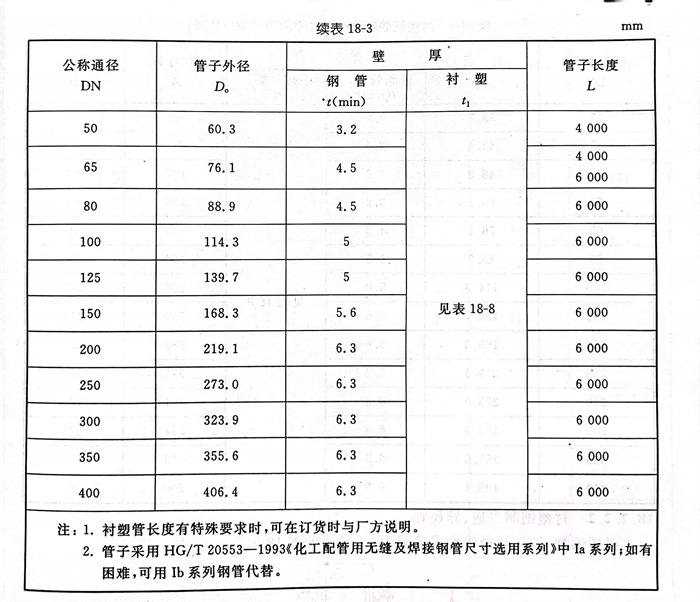

  b. 管端用(yong)平法蘭(lan)連接的襯塑(su)鋼管型式見圖18-2，尺(chi)寸見表18-3。

2. 襯塑管件

 a. 襯塑(su)鋼制(zhi)彎頭

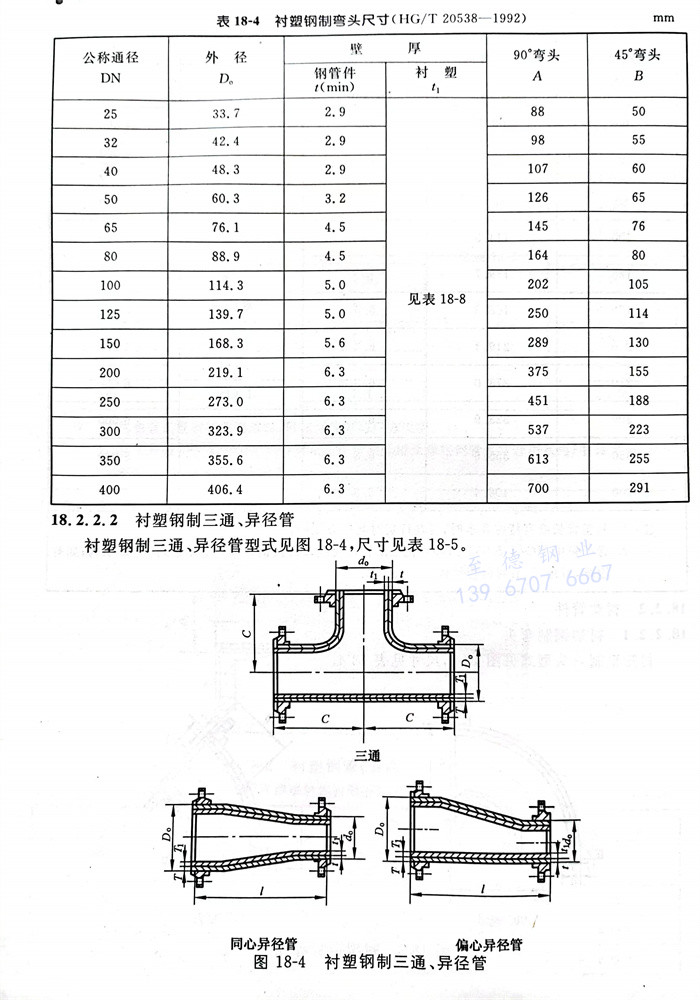

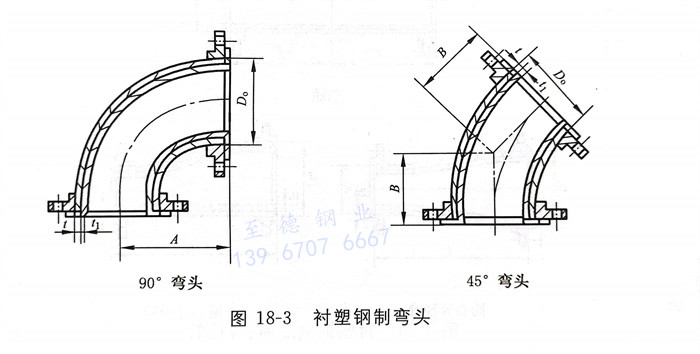

   襯塑鋼制彎頭型式見圖18-3，尺寸見表18-4。

 b. 襯塑鋼制三通、異徑管

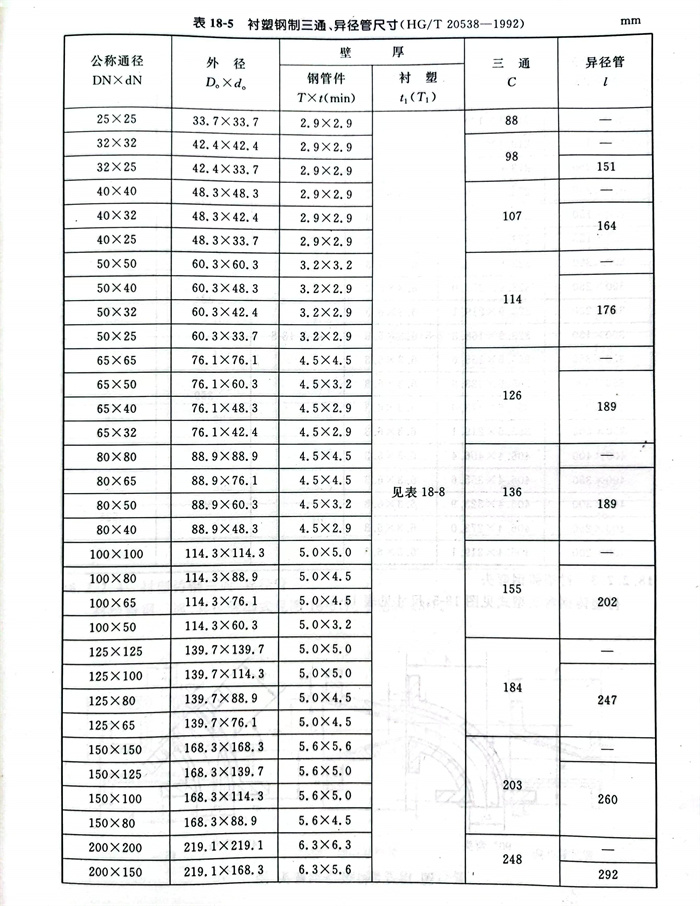

   襯塑鋼(gang)制三(san)通、異(yi)徑管型(xing)式見圖18-4，尺寸見表18-5。

 c. 襯塑鑄鋼彎(wan)頭(tou)

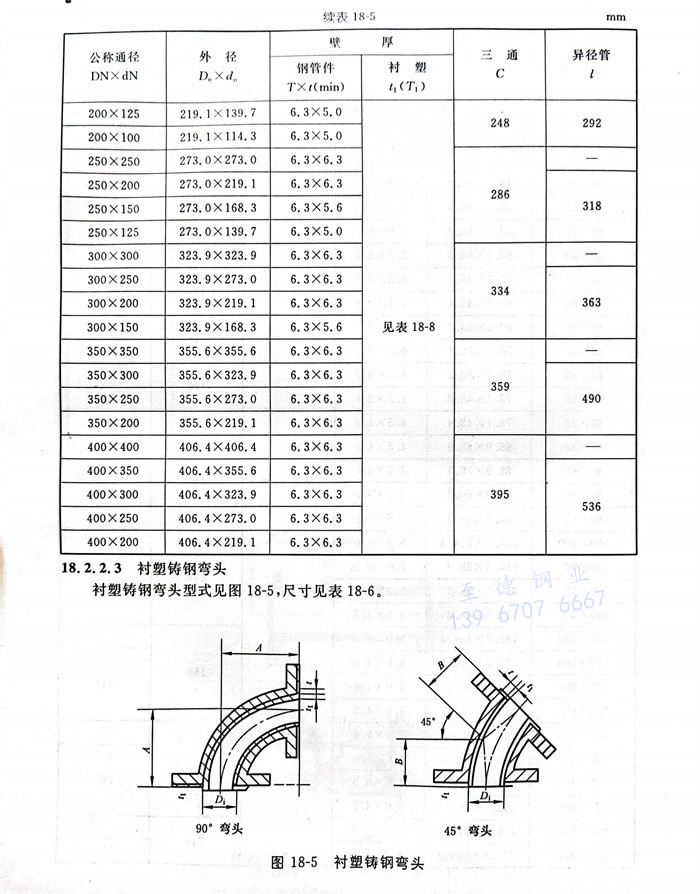

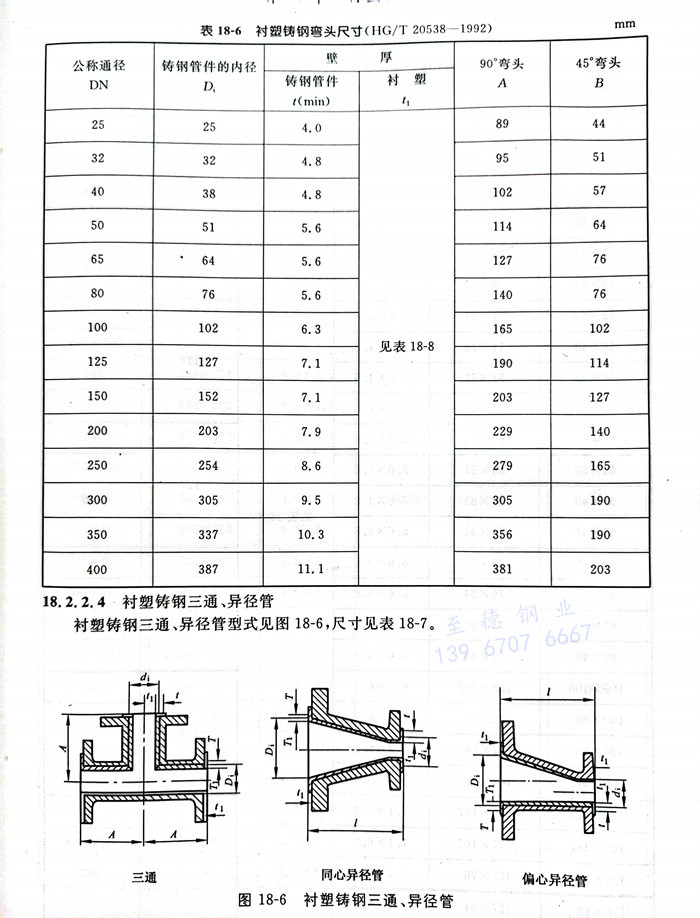

   襯塑鑄鋼(gang)彎頭型式見(jian)圖18-5，尺寸見(jian)表(biao)18-6。

 d. 襯塑鋼制三通、異徑(jing)管

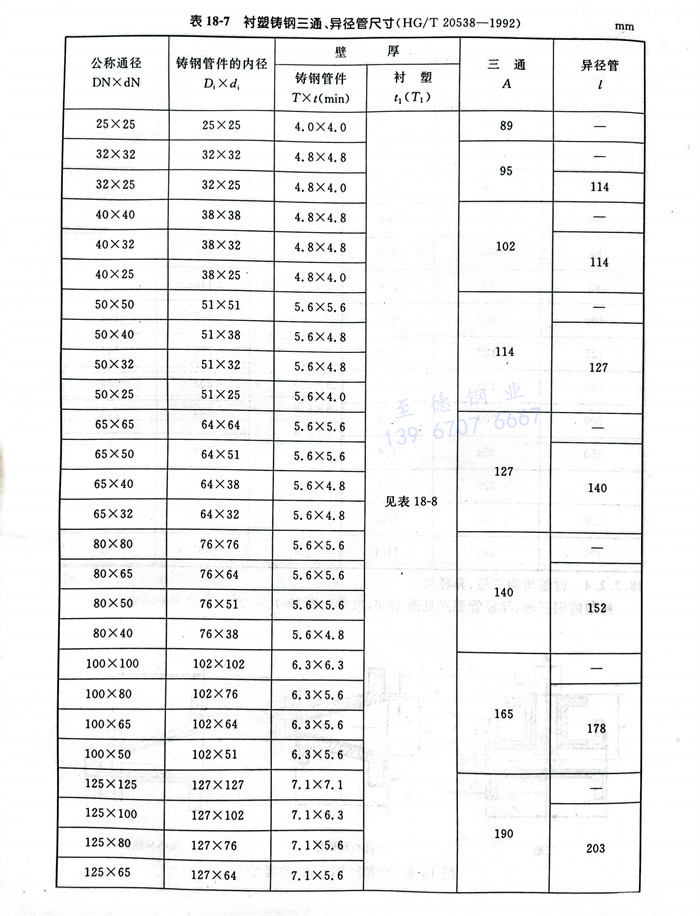

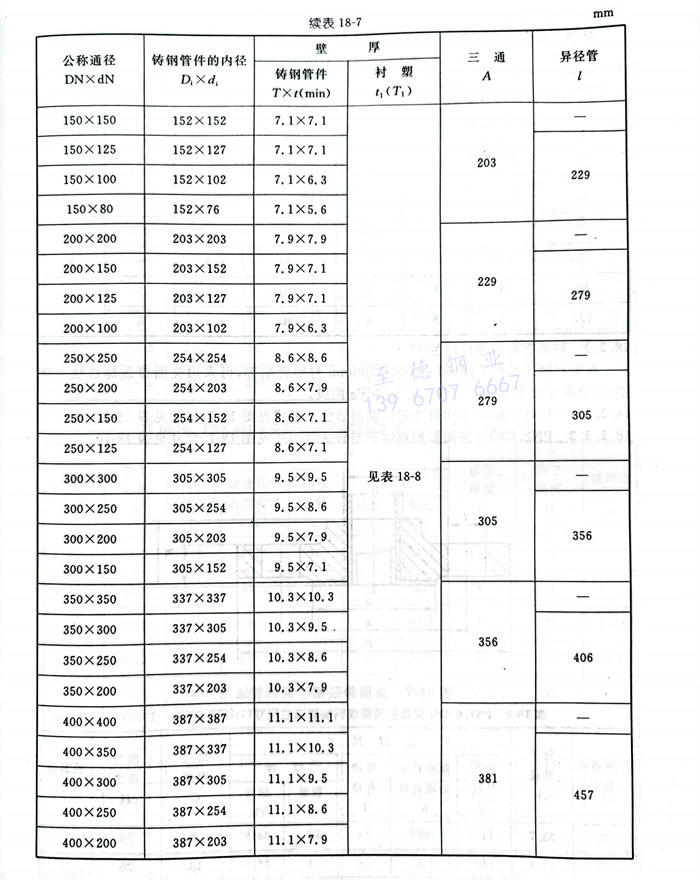

   襯塑鑄鋼三(san)通、異徑管(guan)型式見圖(tu)18-6，尺寸見表18-7。

 e. 襯塑層

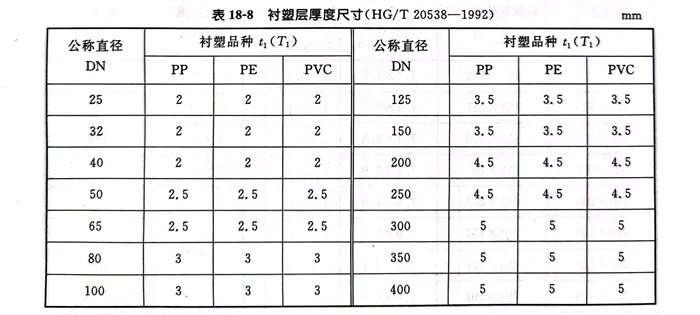

   襯塑層(ceng)厚度尺(chi)寸見表 18-8

3. 襯塑(su)管端部連接法蘭(lan)

  根據(ju)襯(chen)塑(su)工藝的不同，對于(yu)DN≤200mm襯(chen)塑(su)管端部，可采用突面(mian)帶(dai)頸螺紋(wen)法蘭連接，其公稱(cheng)壓力PN為1.0MPa及2.0MPa兩級。

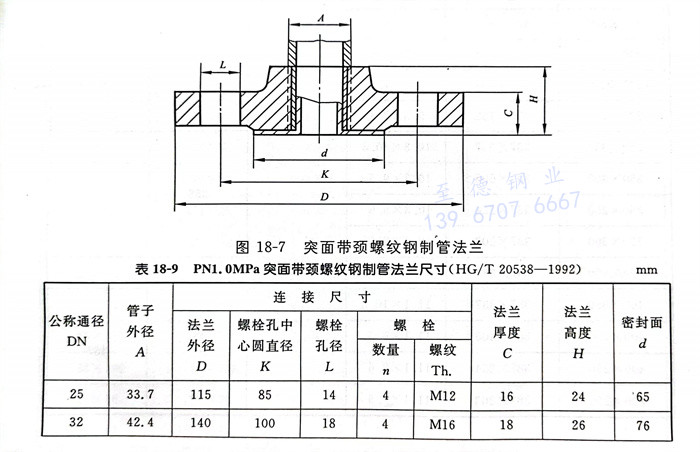

    PN1.0MPa突(tu)面帶(dai)頸(jing)螺紋(wen)鋼制管法(fa)蘭型式見圖18-7，尺寸(cun)見表18-9。

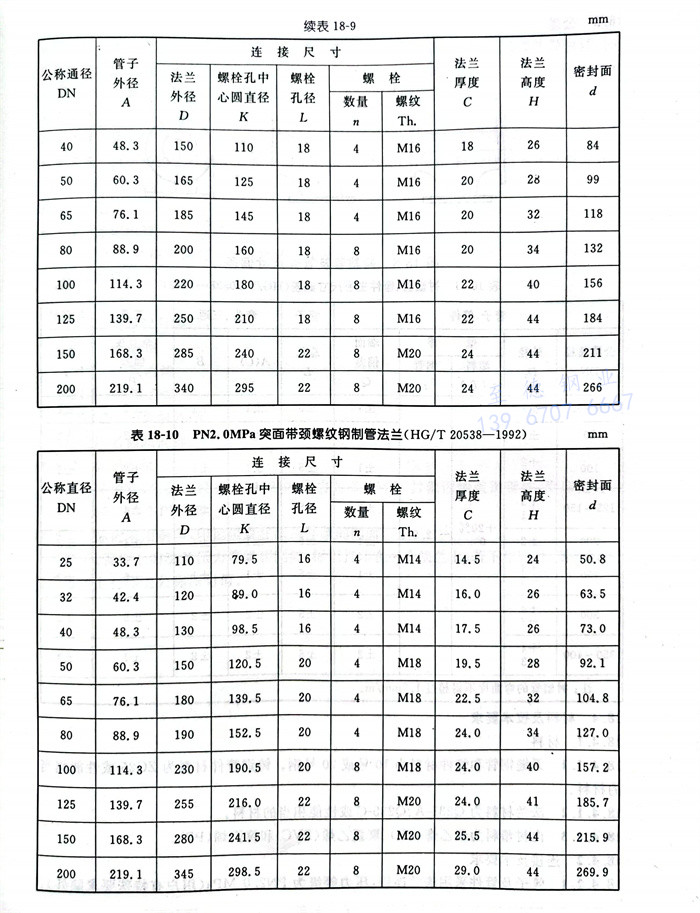

    PN2.0MPa突面帶頸(jing)螺紋鋼制管法蘭型式見圖18-7，尺寸見表(biao)18-10。

4. 公差

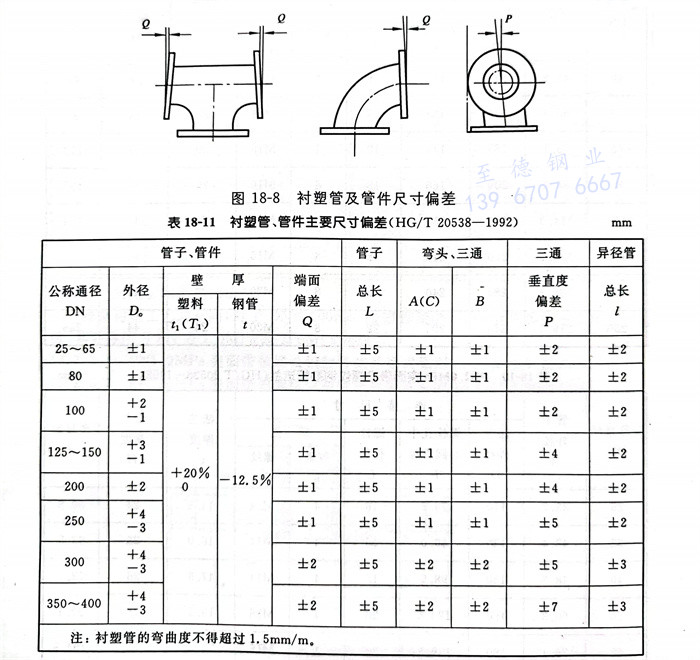

  襯塑管(guan)及(ji)管(guan)件主要尺(chi)寸偏差(cha)見(jian)圖(tu) 18-8 及(ji)表 18-11。
