化工鋼(gang)制承插焊管(guan)件(jian)是以美國和日(ri)本管(guan)件(jian)相關標(biao)準(zhun)為依據，并結合我(wo)國化工行業(ye)實際情況(kuang)制定的一種專用(yong)(yong)管(guan)件(jian)標(biao)準(zhun)，常(chang)用(yong)(yong)于小型管(guan)道。

1. 承(cheng)插焊90°彎頭（90°SWE）

  承插焊90°彎頭型式見(jian)圖(tu)17-1，尺寸(cun)見(jian)表(biao)17-4。

2. 承插(cha)焊45°彎頭(tou)（45°SWE）

  承插焊45°彎頭(tou)型式見圖17-2，尺寸見表17-5。

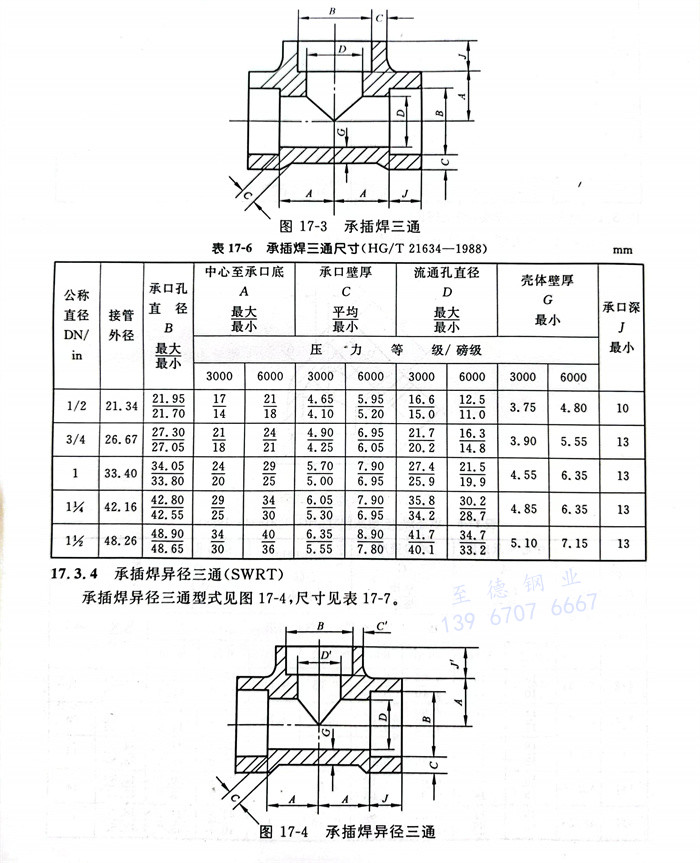

3. 承(cheng)插焊三通（SWT）

  承插(cha)焊三通型式(shi)見圖(tu)17-3，尺寸見表17-6。

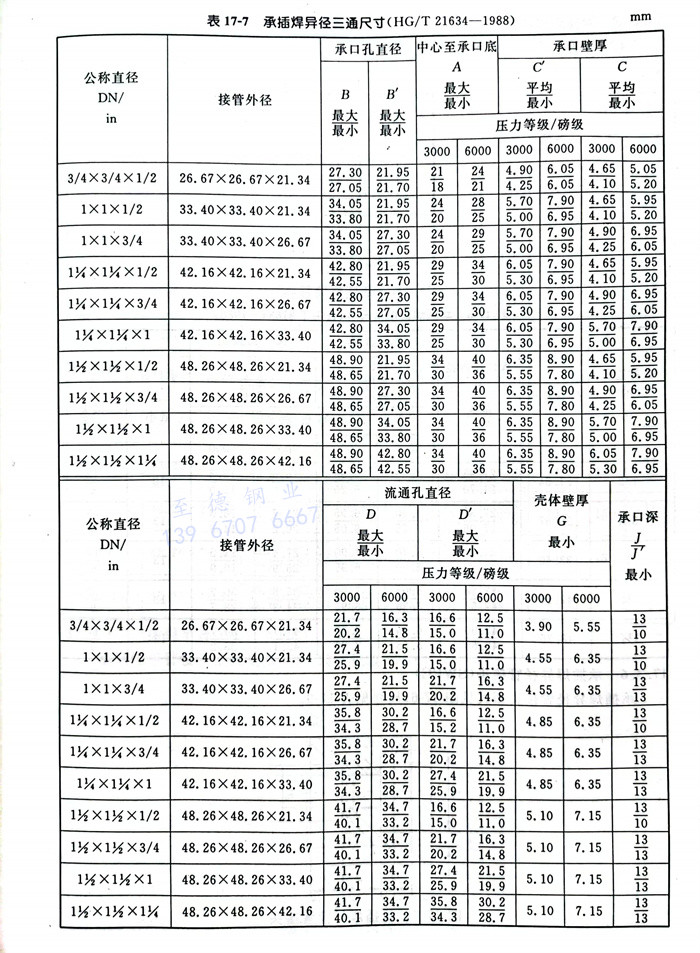

4. 承插焊異徑(jing)三通(tong)（SWRT）

  承(cheng)插焊異(yi)徑三(san)通(tong)型式(shi)見圖17-4，尺寸(cun)見表17-7。

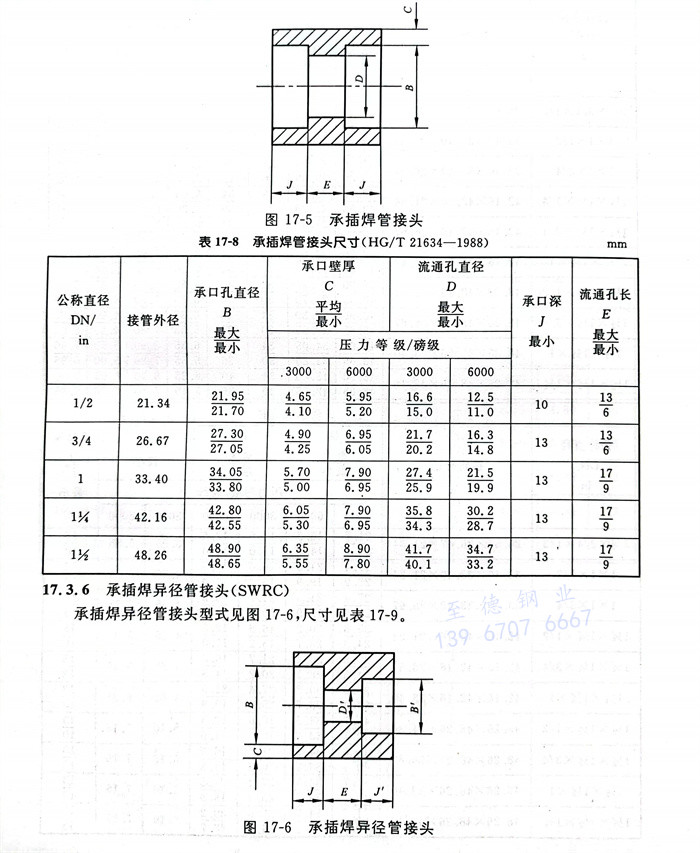

5. 承插焊管接頭（SWC）

  承插焊管接頭型式見圖17-5，尺寸(cun)見表17-8。

6. 承(cheng)插焊異徑管接頭（SWRC）

  承(cheng)插焊(han)異徑管接頭型(xing)式見圖17-6，尺寸見表17-9。

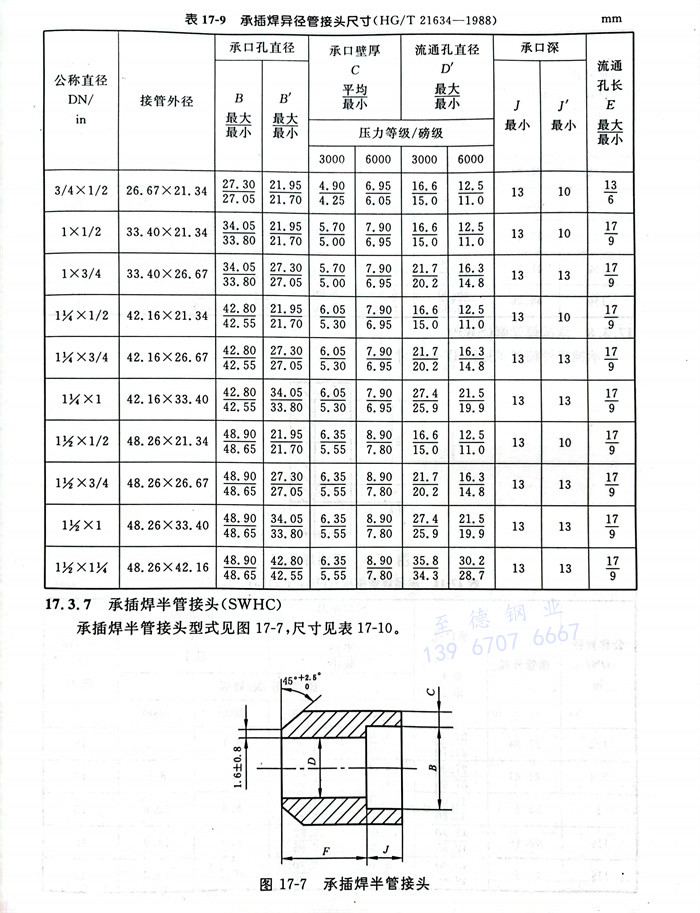

7. 承(cheng)插焊半管(guan)接(jie)頭（SWHC）

  承插焊半管(guan)接頭型式見(jian)圖17-7，尺寸見(jian)表17-10。

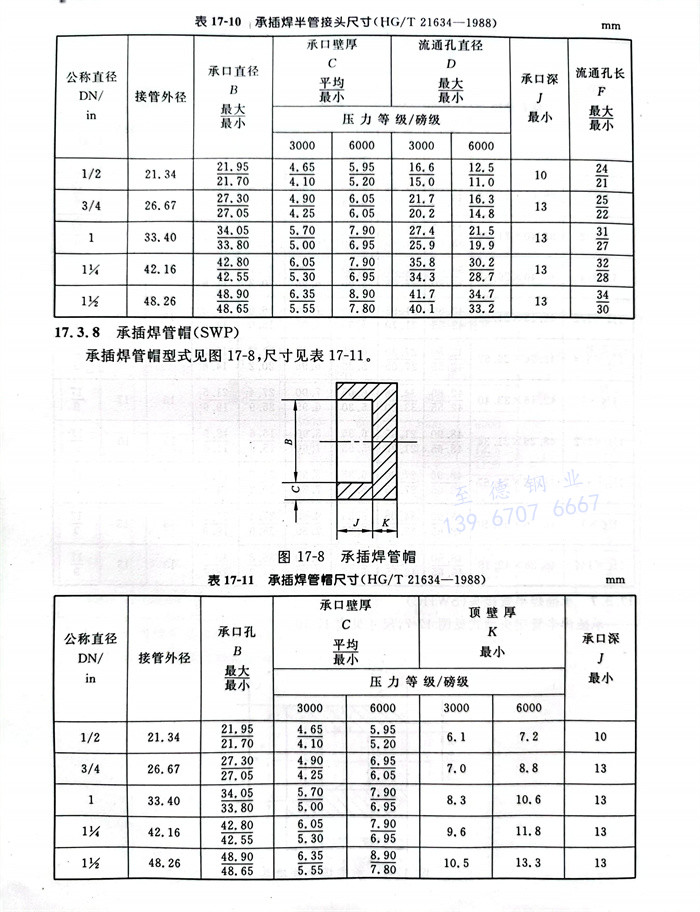

8. 承插焊管(guan)帽頭（SWP）

  承插焊(han)管帽型式見圖17-8，尺寸(cun)見表17-11。

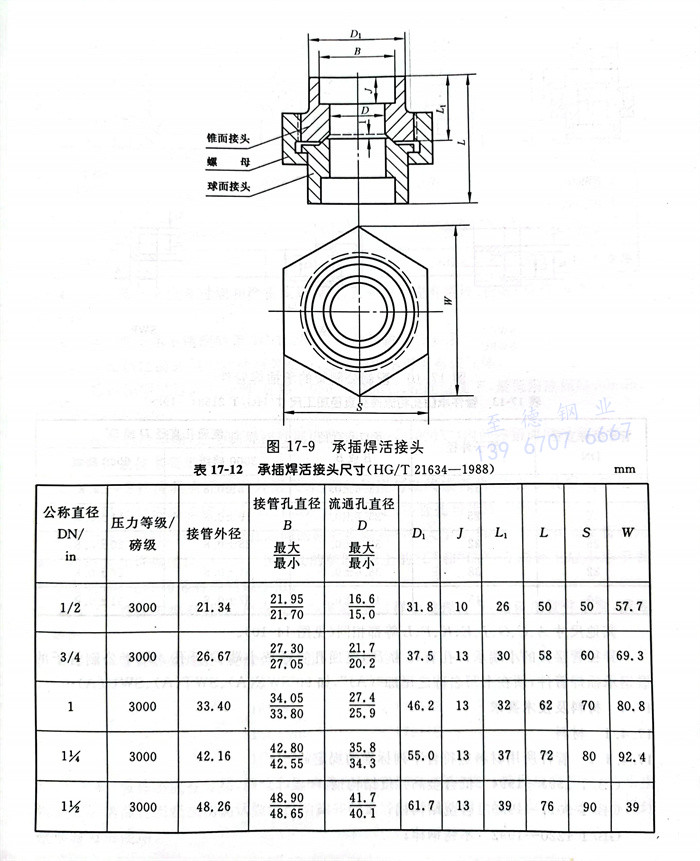

9. 承插焊活接頭(tou)

  承插(cha)焊活(huo)接頭(tou)型式見(jian)圖(tu)17-9，尺寸見(jian)表17-12。

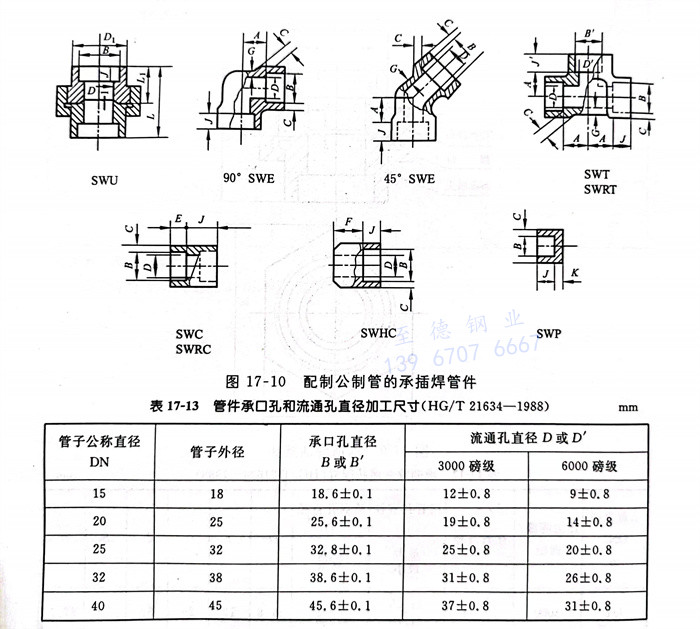

10. 承插(cha)焊管件(jian)配公制管的加工尺寸

    配制公制管的鍛鋼承插焊(han)管件型式見圖(tu)17-10，其承口孔(kong)和流通孔(kong)直徑加(jia)工尺寸見表17-13。

    其他尺寸A、C、G、J、E、K、F、L等都相(xiang)同（見(jian)圖14-10）。
