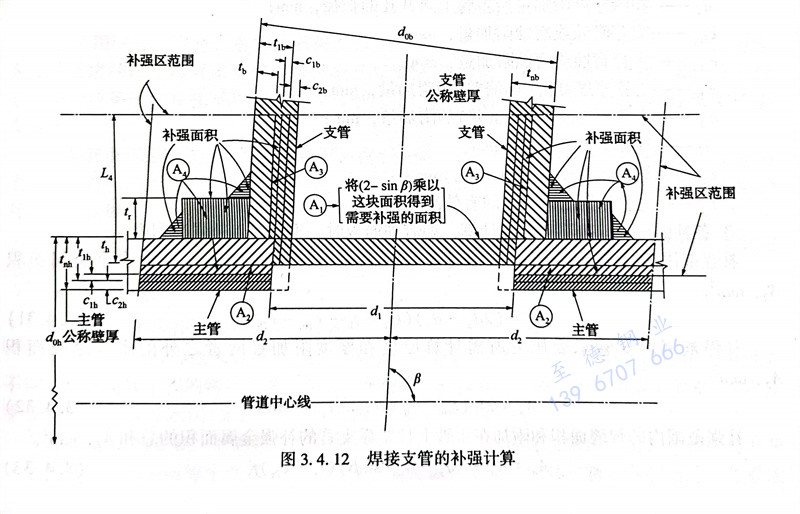

1. 焊(han)接支管的補強計算(如圖(tu)3.4.12所示),應符合下列要求。


圖 12.jpg


2. 支管(guan)軸(zhou)線(xian)與(yu)主(zhu)管(guan)軸(zhou)線(xian)斜交的結(jie)構型式(shi),圖中支管(guan)軸(zhou)線(xian)與(yu)主(zhu)管(guan)軸(zhou)線(xian)的夾角β應(ying)介(jie)于(yu)45°~90°。主(zhu)管(guan)為焊接管(guan)時,焊縫應(ying)位(wei)于(yu)主(zhu)管(guan)的斜下方。


3. 開孔補強面(mian)積的計(ji)算方法:

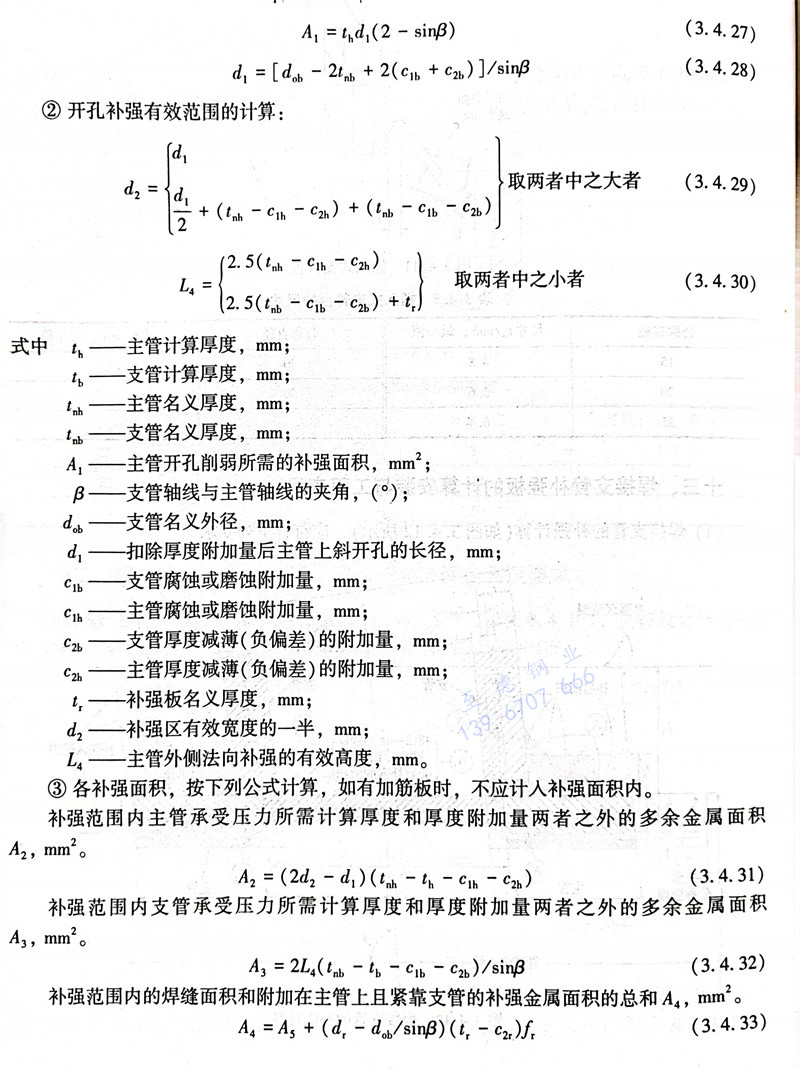

  ①. 主管開(kai)孔需補強的面積A41,應(ying)按式(3.4.27)確定:


式 27.jpg

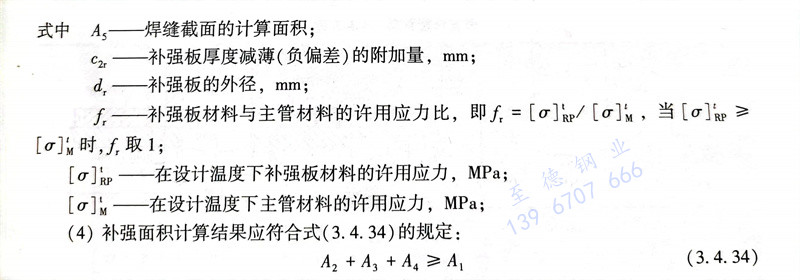

式 34.jpg


5. 主(zhu)管上多支(zhi)管的補強,應符合下列要求(qiu):

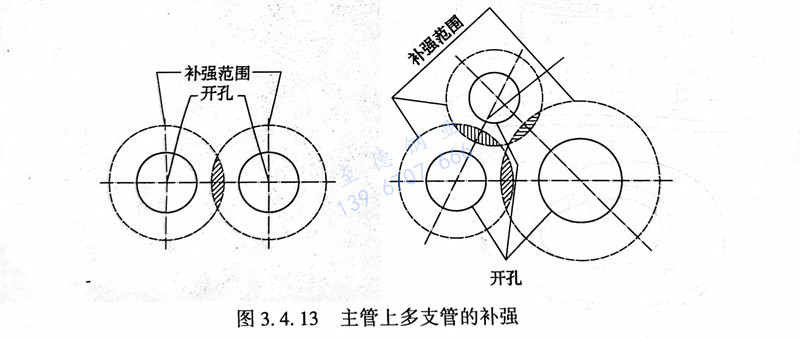

  ①. 當主管上(shang)(shang)任意兩(liang)(liang)個或兩(liang)(liang)個以上(shang)(shang)相(xiang)鄰(lin)開(kai)(kai)孔(kong)(kong)的中心距(ju)小于相(xiang)鄰(lin)兩(liang)(liang)孔(kong)(kong)平均直徑的2倍,其補(bu)(bu)(bu)強(qiang)范圍重(zhong)疊時(如圖3.4.13所(suo)示),此兩(liang)(liang)個或兩(liang)(liang)個以上(shang)(shang)的開(kai)(kai)孔(kong)(kong)必須按(an)前面的敘述進行補(bu)(bu)(bu)強(qiang)計算(suan),并采用聯(lian)合補(bu)(bu)(bu)強(qiang)方式(shi)進行補(bu)(bu)(bu)強(qiang)。


圖 13.jpg


  ②. 采用聯(lian)合補(bu)(bu)強(qiang)時(shi),總補(bu)(bu)強(qiang)面(mian)積(ji)(ji)不應小于(yu)各(ge)孔(kong)(kong)(kong)單(dan)獨補(bu)(bu)強(qiang)所需補(bu)(bu)強(qiang)面(mian)積(ji)(ji)之和(he)(he),置于(yu)兩相鄰孔(kong)(kong)(kong)之間的補(bu)(bu)強(qiang)面(mian)積(ji)(ji)至少應等(deng)(deng)于(yu)各(ge)孔(kong)(kong)(kong)所需補(bu)(bu)強(qiang)面(mian)積(ji)(ji)之和(he)(he)的50%,且此兩相鄰孔(kong)(kong)(kong)中(zhong)心距至少應等(deng)(deng)于(yu)兩開孔(kong)(kong)(kong)平均直徑的1.5倍。在計算補(bu)(bu)強(qiang)面(mian)積(ji)(ji)時(shi),任(ren)何部分截面(mian)不得重復計入。


6. 管道(dao)開孔補強的兩種方法:


   ①. 補(bu)(bu)強(qiang)圈補(bu)(bu)強(qiang):以(yi)全熔透焊縫將內(nei)部或外部補(bu)(bu)強(qiang)圈與(yu)支管、主管相焊。


   ②. 整體補強(qiang):增加主管厚(hou)度,或以全熔(rong)透焊(han)縫將厚(hou)壁支(zhi)管或整體補強(qiang)鍛件與主管相焊(han)。


7. 采用(yong)補強(qiang)圈補強(qiang)時應遵守(shou)的(de)規定:


   ①. 采用的鋼材(cai)標準抗拉強度σb≤540MPa;


   ②. 主管壁名義厚(hou)度(du)δn≤38mmm;


   ③. 補強(qiang)圈厚度應不大于1.58m。


8. 工程應用。

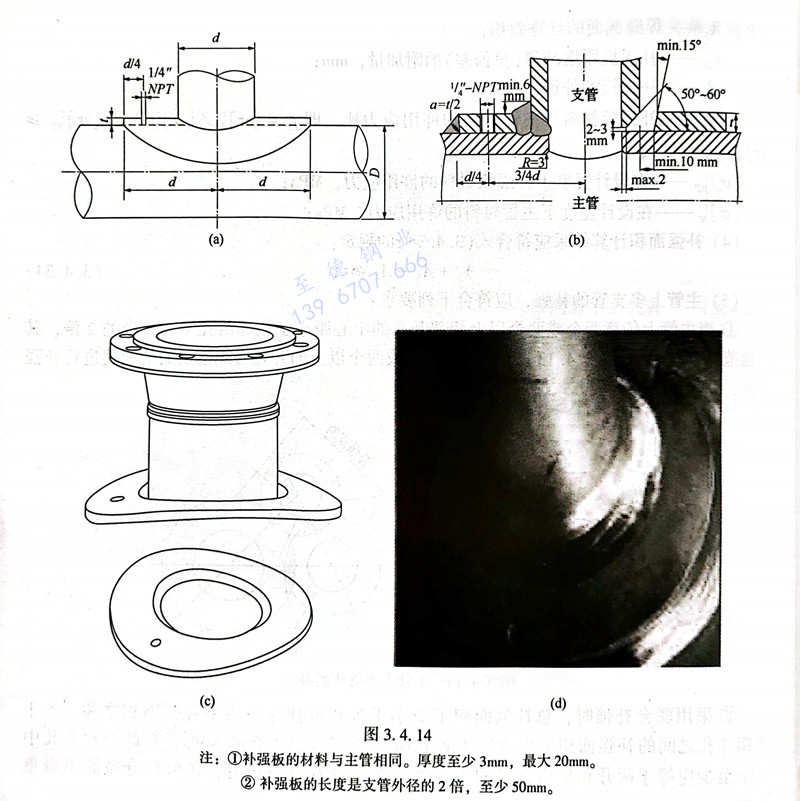

  ①. 某國外工程補強板設計簡化見圖3.4.14。


圖 14.jpg

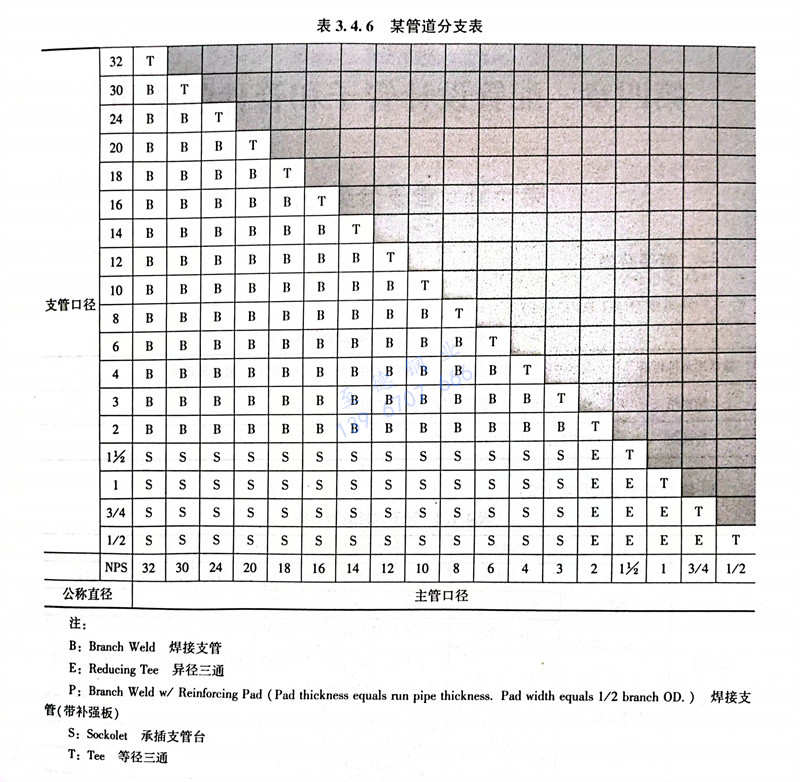

  ②. 分支表對補強板的規定


      對于(yu)國內(nei)外設(she)計單位,對于(yu)分(fen)支(zhi)連接形式的選(xuan)用規(gui)定可能不同,根據(ju)具體工程(cheng)的特(te)點、管道物料(liao)、設(she)計壓力和溫(wen)度(du)、采購市場等(deng)因素,通常編制“分(fen)支(zhi)表”(見表3.4.6示例)來規(gui)定,在管道支(zhi)管帶或不帶加強板。


表 6.jpg


  ③. 補強板(ban)的安裝(zhuang)


     下(xia)面是(shi)一(yi)個補(bu)強板(ban)的(de)組裝示例。a.確定(ding)(ding)支(zhi)(zhi)(zhi)管(guan)(guan)(guan)的(de)位置(zhi),并在(zai)主管(guan)(guan)(guan)上開一(yi)個圓孔,其直徑應等(deng)于(yu)支(zhi)(zhi)(zhi)管(guan)(guan)(guan)的(de)內(nei)徑。b.對支(zhi)(zhi)(zhi)管(guan)(guan)(guan)進行修(xiu)整,使其與管(guan)(guan)(guan)道外徑相等(deng),并形成約30mm的(de)焊接坡(po)口(kou)。c.將(jiang)支(zhi)(zhi)(zhi)管(guan)(guan)(guan)放置(zhi)在(zai)管(guan)(guan)(guan)道上的(de)孔位置(zhi)周圍,間隙約為3~4mm,并在(zai)足夠(gou)多的(de)位置(zhi)點焊支(zhi)(zhi)(zhi)管(guan)(guan)(guan)。然后新的(de)分支(zhi)(zhi)(zhi)可以完全(quan)焊接。根(gen)據要求進行無損檢(jian)測(NDE)。d.通過分支(zhi)(zhi)(zhi)將(jiang)補(bu)強板(ban)放置(zhi)。在(zai)足夠(gou)數量的(de)地方(fang)點焊,然后將(jiang)補(bu)強板(ban)內(nei)外完全(quan)焊接;根(gen)據規定(ding)(ding)再次進行無損檢(jian)測。注意,如果支(zhi)(zhi)(zhi)管(guan)(guan)(guan)處的(de)法蘭是(shi)焊接的(de),必須(xu)確保補(bu)強板(ban)環放置(zhi)得更早。


  ④. 通氣孔(weep-hole)


     見圖(tu)3.4.14(c)和(d),可(ke)(ke)能看到(dao)補強(qiang)板(ban)(加強(qiang)墊)上有(you)一個(ge)(ge)圓(yuan)孔(kong)。這是一個(ge)(ge)“通(tong)(tong)氣孔(kong)”,通(tong)(tong)常(chang)可(ke)(ke)設置(zhi)為(wei)1/4”NPT,可(ke)(ke)能有(you)多種功能。有(you)時也稱(cheng)為(wei)信號(hao)孔(kong)(tell tale hole)或通(tong)(tong)氣孔(kong)(vent hole)。關于這個(ge)(ge)孔(kong)的使用眾說紛紜,因此筆者給出了泄(xie)放孔(kong)的兩種可(ke)(ke)能用途:a.通(tong)(tong)氣孔(kong)可(ke)(ke)以通(tong)(tong)過(guo)肥皂泡方(fang)法測試,以檢(jian)查是否(fou)泄(xie)漏。b.在焊接過(guo)程中,這個(ge)(ge)孔(kong)可(ke)(ke)作為(wei)截留氣體的通(tong)(tong)風口,防止補強(qiang)板(ban)變成“夾套”容器(qi)。


壓力試(shi)驗完成后,應密(mi)封(feng)補強墊上的通(tong)氣孔。


ASME B31.3第304規定:應在襯墊或鞍座的側面提供(gong)一(yi)個通(tong)氣孔,以顯示支(zhi)管和(he)管路(lu)之間焊縫(feng)的泄漏,并允許在焊接(jie)和(he)熱處理期間通(tong)氣。
