一、管廊布(bu)置的一般要求
①. 管(guan)廊(lang)應處于易與各類主(zhu)要設備(bei)聯系的(de)(de)位置(zhi)上。要考慮(lv)能使多數管(guan)線布置(zhi)合理(li)，少(shao)繞行，以減少(shao)管(guan)線長度(du)。典型的(de)(de)位置(zhi)是在兩排(pai)設備(bei)的(de)(de)中間或一排(pai)設備(bei)的(de)(de)旁側。
②. 布(bu)置(zhi)管廊(lang)要綜(zong)合考慮道(dao)路、消防的需要，以及地下(xia)管道(dao)與電纜布(bu)置(zhi)和(he)臨近建、構筑物等情況(kuang)，并避開大、中(zhong)型設備的檢(jian)修(xiu)場地。
③. 管廊上部(bu)可(ke)以(yi)布置(zhi)(zhi)空冷器(qi)、小型設備(bei)(bei)、操作閥組平臺(tai)、儀表和電氣電纜槽等，下(xia)部(bu)可(ke)以(yi)布置(zhi)(zhi)泵等設備(bei)(bei)。
④. 管廊(lang)上設有的閥門(men)需要操(cao)作(zuo)或(huo)檢修時(shi)，應設置人行走道或(huo)局部操(cao)作(zuo)平臺(tai)。
二、管廊(lang)軸向柱距的(de)設(she)計(ji)
①. 管(guan)廊軸(zhou)向柱(zhu)距由(you)敷設在其上的管(guan)道因垂直載荷所產生(sheng)的彎曲(qu)應(ying)力(li)和撓度決定的。
②. 根據管段(duan)不應在輕微外(wai)界擾力作用下發生明(ming)顯振動(dong)的要求，規(gui)定裝(zhuang)置(zhi)內管道(dao)的固有(you)振動(dong)頻率宜不低(di)于4次/s，裝(zhuang)置(zhi)外(wai)管段(duan)的自(zi)由振動(dong)頻率不低(di)于2.55次/s，由此規(gui)定得出(chu)兩支架(jia)間管道(dao)允(yun)許撓度f，裝(zhuang)置(zhi)內為(wei)15mm，裝(zhuang)置(zhi)外(wai)為(wei)38mm。

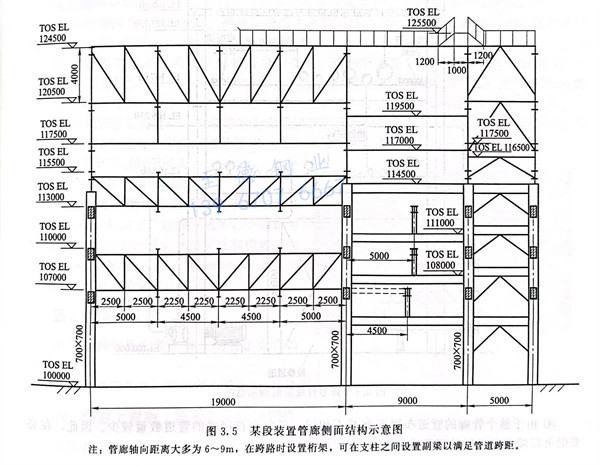

③. 管(guan)廊軸(zhou)向柱距通(tong)常為6～9m，如中、小(xiao)直徑(jing)管(guan)道較多時，可(ke)在支柱之間設置副梁以滿足管(guan)道跨距，見(jian)圖(tu)3.5。
④. 管廊支柱(zhu)的(de)間(jian)距，宜與設備框架支柱(zhu)的(de)間(jian)距取得一致，以(yi)便管道通過。
三、管廊橫斷面(mian)寬度(du)的設計
①. 管(guan)廊(lang)的(de)(de)寬度主要(yao)由管(guan)道的(de)(de)數量(liang)和(he)(he)管(guan)徑(jing)的(de)(de)大小確定(ding)。并考慮(lv)一(yi)定(ding)的(de)(de)預(yu)(yu)留(liu)(liu)寬度，新設計(ji)的(de)(de)管(guan)廊(lang)一(yi)般留(liu)(liu)有擴建(jian)預(yu)(yu)留(liu)(liu)量(liang)［全廠性管(guan)廊(lang)或管(guan)墩上（包括穿越涵洞）應(ying)留(liu)(liu)有10%~30％的(de)(de)裕(yu)量(liang)，裝(zhuang)置主管(guan)廊(lang)宜留(liu)(liu)有10％～20％的(de)(de)裕(yu)量(liang)］。同時要(yao)考慮(lv)管(guan)廊(lang)下設備(bei)和(he)(he)通道以及(ji)管(guan)廊(lang)上空冷設備(bei)等結構(gou)的(de)(de)影(ying)響。如果要(yao)求敷(fu)設儀表引線(xian)槽架(jia)和(he)(he)電力電纜時，還應(ying)考慮(lv)它(ta)們所(suo)需的(de)(de)寬度。
②. 管廊上布置空(kong)冷器時，管廊橫(heng)斷面支柱(zhu)跨距最好與空(kong)冷器的間距尺寸相同(tong)，以(yi)使管廊立柱(zhu)與空(kong)冷器支柱(zhu)中(zhong)心線對(dui)齊。

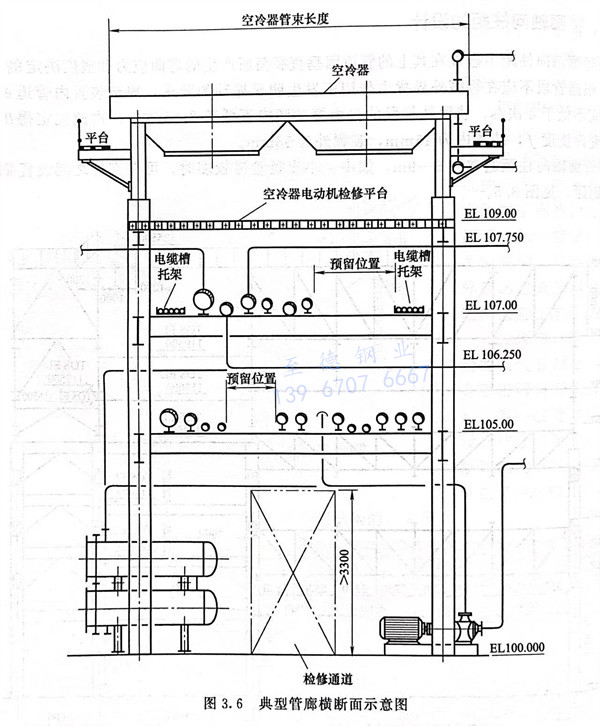

③. 管廊下布置(zhi)(zhi)(zhi)泵(beng)時(shi)，應考(kao)(kao)慮(lv)泵(beng)的布置(zhi)(zhi)(zhi)及其所需(xu)操作(zuo)和檢修通(tong)道(dao)的寬度(du)，如果(guo)泵(beng)的驅動機用電(dian)(dian)(dian)纜地(di)下敷設時(shi)，還應考(kao)(kao)慮(lv)電(dian)(dian)(dian)纜溝所需(xu)寬度(du)。此外，還要考(kao)(kao)慮(lv)泵(beng)用冷卻(que)水管道(dao)和排水管道(dao)的干管所需(xu)寬度(du)。不(bu)過，電(dian)(dian)(dian)纜溝和排水管道(dao)可以布置(zhi)(zhi)(zhi)在通(tong)道(dao)的下面(mian)，見圖3.6。
④. 由(you)于整個管(guan)廊的管(guan)道布置密度(du)并不相同(tong)，通常在(zai)(zai)首尾段的管(guan)道數量較少。因(yin)此，在(zai)(zai)必要(yao)時(shi)可以減少首尾段的寬(kuan)度(du)或層(ceng)數。
四、管廊層高的設(she)計(ji)
①. 接(jie)近地(di)面第一層管廊(lang)的最小(xiao)凈高的設計
a. 在道(dao)路上空(kong)橫穿(chuan)時(shi)，按中國(guo)國(guo)內消防車(che)(che)、運(yun)輸車(che)(che)等一般高(gao)度(du)標準(zhun)，SH規范的管廊(lang)高(gao)度(du)布置標準(zhun)要求如下。
·裝(zhuang)置內管廊距地面凈(jing)(jing)(jing)(jing)空高(gao)(gao)(gao)(gao)度(du)：行(xing)車道(dao)、消防(fang)道(dao)和(he)檢(jian)修(xiu)(xiu)通(tong)道(dao)最(zui)小凈(jing)(jing)(jing)(jing)高(gao)(gao)(gao)(gao)4.5m，泵區檢(jian)修(xiu)(xiu)通(tong)道(dao)最(zui)小凈(jing)(jing)(jing)(jing)高(gao)(gao)(gao)(gao)3m，操作(zuo)(zuo)通(tong)道(dao)最(zui)小凈(jing)(jing)(jing)(jing)高(gao)(gao)(gao)(gao)2.2m（此(ci)高(gao)(gao)(gao)(gao)度(du)是(shi)飲用了歐美國家人(ren)的高(gao)(gao)(gao)(gao)度(du)加安全帽的高(gao)(gao)(gao)(gao)度(du)算出(chu)來的，日本操作(zuo)(zuo)通(tong)道(dao)通(tong)常(chang)為2.0m）。
·裝置外跨越廠區的(de)全廠管廊據地面凈(jing)空高度：跨越鐵路最(zui)小凈(jing)高5.5m，跨越廠內道路最(zui)小凈(jing)高5m。
以上僅是一般情況下管廊(lang)(lang)的(de)(de)(de)高(gao)(gao)度(du)(du)(du)要求，管廊(lang)(lang)的(de)(de)(de)設計(ji)高(gao)(gao)度(du)(du)(du)還要結合項目實際情況考慮(lv)全(quan)廠(chang)的(de)(de)(de)大型設備的(de)(de)(de)運輸需要的(de)(de)(de)高(gao)(gao)度(du)(du)(du)，再最(zui)終確定管廊(lang)(lang)的(de)(de)(de)布置高(gao)(gao)度(du)(du)(du)。例(li)如(ru)，某新建工廠(chang)，根據大件運輸的(de)(de)(de)要求，跨越(yue)全(quan)廠(chang)主干道的(de)(de)(de)管廊(lang)(lang)，距離地面的(de)(de)(de)最(zui)小凈空高(gao)(gao)度(du)(du)(du)為(wei)10m。
國外某工(gong)程項目，需根(gen)據所(suo)在國家(jia)的規(gui)范要求設計管(guan)廊高(gao)度。例(li)如，蘇聯(lian)（俄(e)(e)羅斯(si)）的消防車一般較高(gao)，俄(e)(e)羅斯(si)全廠(chang)管(guan)廊距離路面(mian)最小凈高(gao)為5.5m，比中國高(gao)0.5m。
b. 當管廊有桁架時要按桁架底高計算(suan)。
c. 為有效地(di)利用管廊(lang)(lang)空間(jian)，多(duo)在管廊(lang)(lang)下布置泵。考(kao)慮到泵的操作和維護(hu)，宜(yi)有4.0m凈空高度(du)。
②. 管(guan)(guan)廊(lang)(lang)上管(guan)(guan)道(dao)與分區設備相接時(shi)(shi)，一般(ban)應比管(guan)(guan)廊(lang)(lang)的底層管(guan)(guan)道(dao)標高低或高600～1000mm。管(guan)(guan)廊(lang)(lang)下(xia)布置管(guan)(guan)殼(ke)式換熱設備時(shi)(shi)，根據設備實際(ji)高度需要增加管(guan)(guan)廊(lang)(lang)下(xia)的凈(jing)空。
③. 管(guan)廊(lang)外設(she)(she)備(bei)(bei)的管(guan)道進入(ru)管(guan)廊(lang)所必需的高度。若為大(da)型裝置，其設(she)(she)備(bei)(bei)和管(guan)徑(jing)較大(da)，為防止(zhi)管(guan)道出現不必要的袋形，管(guan)廊(lang)最下一層橫梁底標高應低于設(she)(she)備(bei)(bei)管(guan)口500～750mm。
④. 若(ruo)管(guan)(guan)(guan)廊附近有換(huan)熱(re)框架，換(huan)熱(re)設備的下部管(guan)(guan)(guan)道要從它的框架平(ping)臺接往管(guan)(guan)(guan)廊，此時至少要保證管(guan)(guan)(guan)廊的下層(ceng)橫梁低(di)于換(huan)熱(re)框架第一層(ceng)平(ping)臺。
⑤. 當管(guan)廊改變(bian)方向或兩管(guan)廊成(cheng)直角相(xiang)交時(shi)，管(guan)廊宜錯層布置，錯層的高差(cha)宜為750～1000mm。當高差(cha)為750mm時(shi)，DN250以下的管(guan)子用兩個(ge)直角彎頭和短管(guan)相(xiang)接；大于DN250的管(guan)子用一(yi)個(ge)45°彎頭、一(yi)個(ge)90°彎頭相(xiang)接。對于大型(xing)裝(zhuang)置也可采用1000mm以上的高差(cha)。
⑥. 在確定管廊(lang)高度(du)(du)時，要(yao)(yao)考慮到管廊(lang)橫梁(liang)和縱梁(liang)的結構斷面和形式，務(wu)必使(shi)梁(liang)底或桁(heng)架底的高度(du)(du)滿足上(shang)述確定管廊(lang)高度(du)(du)的要(yao)(yao)求。對(dui)于雙層管廊(lang)，上(shang)下層間(jian)距一般為1.5～2.0m，對(dui)于大型(xing)裝置上(shang)下層間(jian)距可為2.5～3.0m，主要(yao)(yao)取決于管廊(lang)上(shang)最大口徑的管道。
⑦. 裝置之間的管(guan)廊(lang)高度取決于管(guan)廊(lang)地區(qu)的具體情況，如沿工(gong)廠邊緣或罐區(qu)，不(bu)會影響廠區(qu)交通和擴建(jian)的地段，從經濟性(xing)和檢修方便考(kao)慮，可(ke)用管(guan)墩敷設，離(li)地面高300～500mm，即可(ke)滿足要求。
五、管墩(dun)的設(she)計

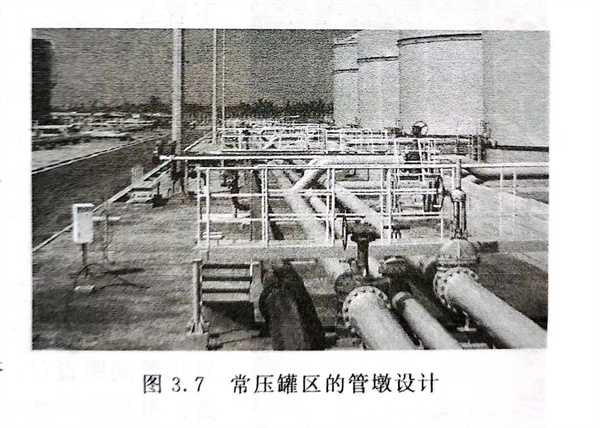

圖3.7 常壓罐(guan)區的管墩設計
①. 管墩的間距(ju)按管徑最(zui)小(xiao)的管道允許跨距(ju)進行設(she)置。
②. 管墩(dun)頂距(ju)地(di)面一般不宜(yi)小(xiao)于0.4m，見圖3.7。
六(liu)、混凝土管廊（管墩(dun)）梁(liang)頂預(yu)埋(mai)件
混凝(ning)土管廊（管墩(dun)）的(de)(de)梁頂應設(she)通長預埋件，預埋件的(de)(de)形式(shi)應符合國家(jia)標準(zhun)SH/T 3055的(de)(de)要求。一般橫(heng)梁上應埋放一根圓鋼或鋼板，以減少(shao)管道(dao)與橫(heng)梁間(jian)的(de)(de)摩擦力。

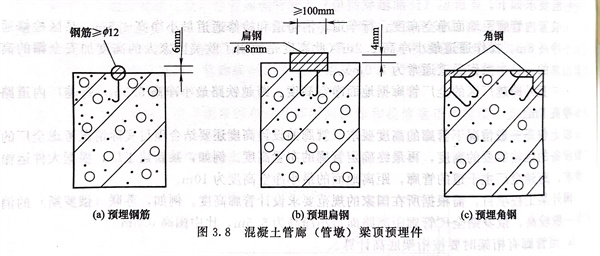

例(li)如，某項目在(zai)混凝(ning)土管廊(lang)（管墩(dun)）梁(liang)頂(ding)上設(she)置預(yu)埋(mai)(mai)(mai)(mai)件(jian)時(shi)，混凝(ning)土管廊(lang)（管墩(dun)）梁(liang)頂(ding)一般按圖3.8（a）、（b）所示(shi)(shi)(shi)設(she)通長預(yu)埋(mai)(mai)(mai)(mai)件(jian)，當管廊(lang)需(xu)要(yao)(yao)設(she)導向架時(shi)，預(yu)埋(mai)(mai)(mai)(mai)件(jian)采用(yong)圖3.8（b）所示(shi)(shi)(shi)的形式；當管廊(lang)需(xu)要(yao)(yao)設(she)固定架時(shi)，預(yu)埋(mai)(mai)(mai)(mai)件(jian)采用(yong)圖3.8（c）所示(shi)(shi)(shi)的形式。
七、管廊上儀表電氣電纜(lan)槽(cao)架及(ji)巡檢梯子平臺的(de)布置
①. 如(ru)果是中小型工(gong)程項(xiang)目，儀表(biao)電(dian)氣電(dian)纜槽架寬度較小，布置在管(guan)廊內或者掛在管(guan)廊外側面均可，并保持管(guan)道與(yu)槽架之間的間距。
②. 大中型項目，儀表電(dian)氣電(dian)纜槽(cao)架(jia)(jia)較(jiao)寬，可能需要占一層(ceng)(ceng)管廊的(de)空(kong)間(jian)。電(dian)纜槽(cao)架(jia)(jia)和儀表槽(cao)架(jia)(jia)宜布置(zhi)在(zai)上層(ceng)(ceng)，電(dian)纜槽(cao)架(jia)(jia)層(ceng)(ceng)通常布置(zhi)在(zai)火炬管道層(ceng)(ceng)與公用工程(cheng)管道層(ceng)(ceng)之間(jian)。槽(cao)架(jia)(jia)的(de)附近(jin)或正下(xia)方不應布置(zhi)有(you)熱影響的(de)管道。
③. 對于全廠(chang)性(xing)管(guan)廊，有的項目(mu)在(zai)電纜(lan)槽架層設置有全廠(chang)性(xing)巡檢通(tong)道，并(bing)每(mei)隔(ge)一(yi)定距離設置一(yi)直(zhi)爬梯到地面。
工程應用：管廊柱子基礎(chu)與地下管道、埋地電纜(lan)碰撞
某工程在施工管廊柱子(zi)(zi)(zi)結構基(ji)礎時才(cai)發現，柱子(zi)(zi)(zi)基(ji)礎與地(di)(di)下(xia)管道、埋地(di)(di)電(dian)纜等大(da)量碰撞，只能修改(gai)管廊柱子(zi)(zi)(zi)位(wei)(wei)(wei)置或者修改(gai)地(di)(di)下(xia)管道位(wei)(wei)(wei)置或者修改(gai)埋地(di)(di)電(dian)纜的(de)位(wei)(wei)(wei)置，造成(cheng)多個(ge)專(zhuan)業的(de)設計文件大(da)面積修改(gai)。
建(jian)議在設計階段進行(xing)管(guan)廊柱(zhu)子基礎與地下管(guan)道、埋(mai)地電(dian)纜(lan)碰撞檢查和各專業的(de)會(hui)簽。
工程應用(yong)：管廊層高(gao)偏(pian)高(gao)引(yin)起的設計(ji)不(bu)合理

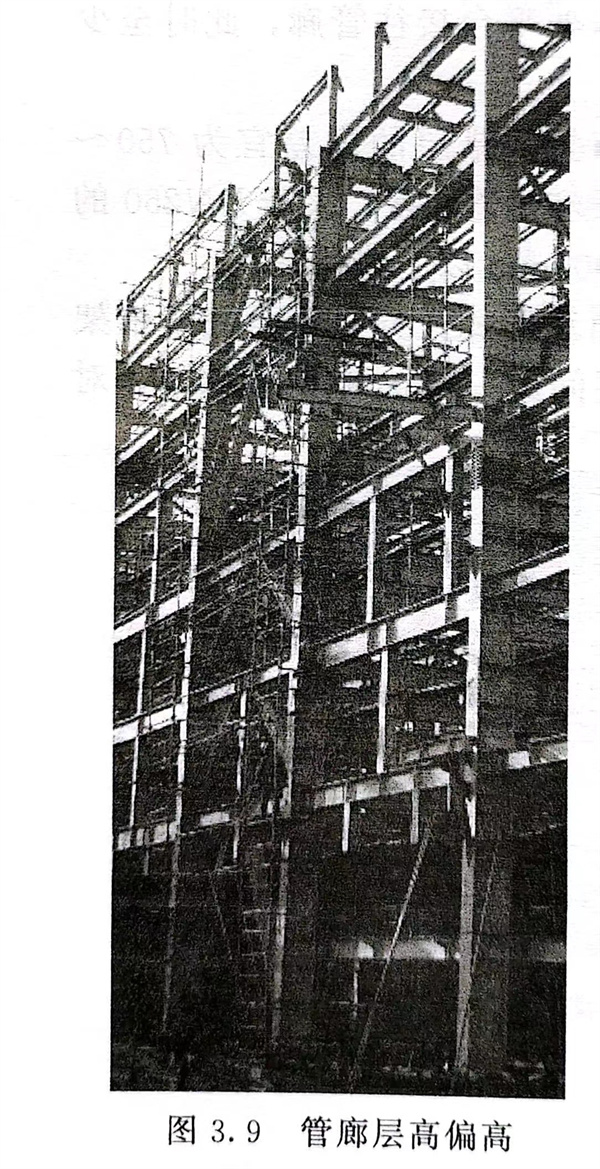

某石化裝(zhuang)置(zhi)施工完后(hou)(hou)，發(fa)現(xian)裝(zhuang)置(zhi)四(si)周的(de)(de)全廠外管(guan)(guan)廊高(gao)達25m，從遠處觀望(wang)，外管(guan)(guan)廊全部遮擋住了(le)裝(zhuang)置(zhi)內塔及其他設備，如圖3.9所(suo)示。究其原因，發(fa)現(xian)在設計時，管(guan)(guan)道間距沒有按照最小(xiao)管(guan)(guan)間距設計，共(gong)5層(ceng)管(guan)(guan)廊，大口徑管(guan)(guan)道分布在各個管(guan)(guan)廊層(ceng)高(gao)，每層(ceng)的(de)(de)層(ceng)高(gao)至少(shao)設計成(cheng)了(le)3m，最大層(ceng)高(gao)設計成(cheng)了(le)5m。筆者嘗試(shi)優化后(hou)(hou)，這(zhe)條(tiao)管(guan)(guan)廊總高(gao)度至少(shao)降低8m。
工程應用：管廊柱子偏粗的不合理設計
在施工(gong)現場，某裝置管廊(lang)（A工(gong)程公司(si)(si)(si)設(she)計(ji)(ji)）與鄰近(jin)裝置管廊(lang)（B工(gong)程公司(si)(si)(si)設(she)計(ji)(ji)）直通連接時，發(fa)現管廊(lang)上(shang)的(de)(de)管子、電(dian)纜槽架是(shi)一樣的(de)(de)，管廊(lang)層高也一樣，但是(shi)，A工(gong)程公司(si)(si)(si)負責設(she)計(ji)(ji)的(de)(de)管廊(lang)柱子尺寸(cun)為(wei)800mm×800mm，而(er)B工(gong)程公司(si)(si)(si)設(she)計(ji)(ji)的(de)(de)管廊(lang)柱子尺寸(cun)僅有(you)400mm×400mm，差距(ju)非(fei)常(chang)大。
經(jing)核(he)對設計(ji)文件，發(fa)現A工(gong)程(cheng)公司設計(ji)的(de)載荷數據比正常(chang)偏大了很多(duo)，引起了管廊柱子偏粗的(de)不合理設計(ji)。
