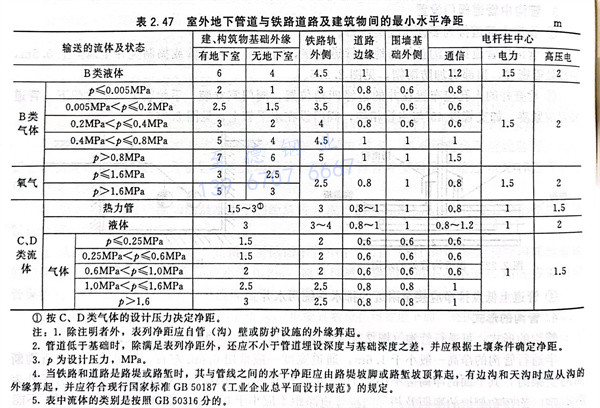

室外地下管道(dao)與鐵路道(dao)路及建(jian)筑物間的最小水平凈距見表(biao)2.47。

①. 按C、D類氣(qi)體的設計壓力決(jue)定凈距(ju)。

   注：1. 除注明者外，表(biao)列凈距應自管(guan)（溝）壁或防護設(she)施的外緣算起(qi)。

         2. 管(guan)(guan)道(dao)低(di)于基礎(chu)時，除滿足表列凈(jing)(jing)距(ju)外，還應(ying)(ying)不小于管(guan)(guan)道(dao)埋(mai)設深度(du)(du)與基礎(chu)深度(du)(du)之差，并應(ying)(ying)根據土壤條件確定凈(jing)(jing)距(ju)。

         3. p為(wei)設計壓力，MPa。

         4. 當鐵路(lu)和道路(lu)是路(lu)堤(di)或路(lu)塹時(shi)，其與管線之間的(de)(de)水平凈(jing)距應由路(lu)堤(di)坡腳或路(lu)塹坡頂算起(qi)，有(you)邊溝(gou)(gou)和天溝(gou)(gou)時(shi)應從溝(gou)(gou)的(de)(de)外緣算起(qi)，并應符(fu)合現行(xing)國家標準GB50187《工(gong)業(ye)企業(ye)總平面(mian)設計規范》的(de)(de)規定(ding)。

         5. 表中流體(ti)的(de)類(lei)別是按(an)照GB50316分(fen)的(de)。

工程應用：某裝置埋地 RTR管道(dao)的設(she)計

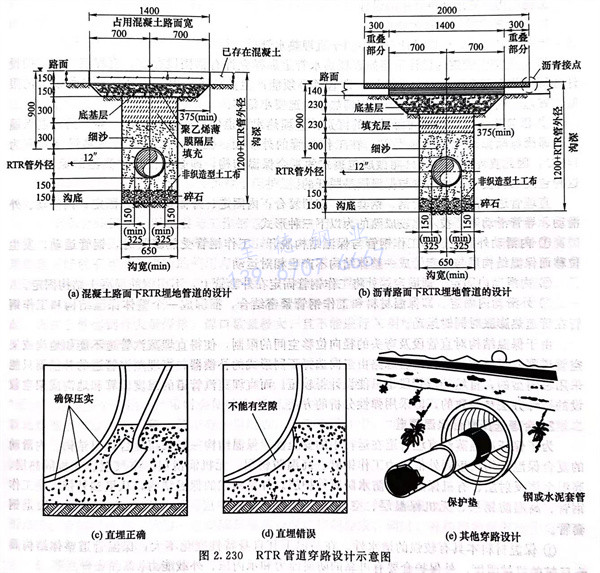

     某裝置(zhi)埋(mai)地RTR管(guan)道需(xu)要穿越混凝(ning)土路面和瀝青(qing)路面，最大(da)允(yun)許埋(mai)設覆(fu)土深(shen)度取決于回(hui)填土的顆粒及(ji)RTR管(guan)子本(ben)身，可參考AWWAM45設計(ji)要求，見圖2.230。

工程應用：管(guan)溝內可燃介質管(guan)道的配管(guan)設計

    某裝置(zhi)的(de)甲醇(chun)介(jie)質需(xu)要(yao)收集(ji)到DN2000的(de)管(guan)(guan)道(dao)內(nei)，這根管(guan)(guan)道(dao)設(she)計溫度(du)為(wei)(wei)-15.8～80℃，設(she)計壓力(li)為(wei)(wei)0.8MPa，管(guan)(guan)線長度(du)200m。為(wei)(wei)了(le)滿(man)足工藝的(de)高度(du)要(yao)求，需(xu)要(yao)布(bu)置(zhi)在(zai)地面以下，采用管(guan)(guan)溝(gou)內(nei)布(bu)置(zhi)，再用細沙直埋，以避免(mian)危險介(jie)質在(zai)溝(gou)內(nei)聚(ju)集(ji)，引起(qi)事故。在(zai)溝(gou)底設(she)置(zhi)混凝土(tu)管(guan)(guan)墩(dun)以支撐甲醇(chun)管(guan)(guan)道(dao)，在(zai)管(guan)(guan)道(dao)中間位置(zhi)設(she)置(zhi)固定支架。管(guan)(guan)溝(gou)的(de)頂部(bu)高出地面300mm，并(bing)覆蓋混凝土(tu)板，避免(mian)雨水等進入溝(gou)內(nei)。
