1. 限流孔板(ban)的工作原理及分類

  在(zai)石(shi)油化工裝置中(zhong)，限流(liu)孔板用于(yu)限制流(liu)體(ti)的流(liu)量或(huo)降(jiang)低流(liu)體(ti)的壓(ya)力，但通(tong)常用于(yu)工藝(yi)物(wu)料壓(ya)力降(jiang)要求精度不高(gao)的場(chang)合。

  限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)為(wei)同(tong)心銳孔(kong)(kong)板(ban)，流(liu)(liu)(liu)體(ti)(ti)通過孔(kong)(kong)板(ban)就會產生壓(ya)差(cha)，流(liu)(liu)(liu)量隨(sui)壓(ya)差(cha)的(de)增大而增大。但當壓(ya)差(cha)超(chao)過一(yi)定(ding)數(shu)值，即超(chao)過臨界壓(ya)差(cha)時，不(bu)論壓(ya)差(cha)如何增加(jia)，流(liu)(liu)(liu)量將維持一(yi)定(ding)的(de)數(shu)值而不(bu)再(zai)增加(jia)。限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)就是根據這個原(yuan)理來限(xian)制流(liu)(liu)(liu)體(ti)(ti)的(de)流(liu)(liu)(liu)量或降低流(liu)(liu)(liu)體(ti)(ti)的(de)壓(ya)力(li)。限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)按(an)孔(kong)(kong)板(ban)上開孔(kong)(kong)數(shu)分(fen)為(wei)單孔(kong)(kong)板(ban)和多孔(kong)(kong)板(ban)；按(an)板(ban)數(shu)可分(fen)為(wei)單板(ban)和多板(ban)。

2. 限流(liu)孔板(ban)的應用(yong)

  ①. 蒸(zheng)(zheng)汽(qi)(qi)吹掃(sao)管路，為了(le)保(bao)(bao)證(zheng)(zheng)既能(neng)達到(dao)連續吹掃(sao)，又保(bao)(bao)證(zheng)(zheng)提供最小(xiao)蒸(zheng)(zheng)汽(qi)(qi)流量的目的，設計中在蒸(zheng)(zheng)汽(qi)(qi)管線設置限(xian)流孔(kong)板，一(yi)(yi)方面(mian)限(xian)制(zhi)蒸(zheng)(zheng)汽(qi)(qi)流量，另一(yi)(yi)方面(mian)降低了(le)蒸(zheng)(zheng)汽(qi)(qi)的壓力，保(bao)(bao)證(zheng)(zheng)了(le)管路的暢通(tong)和安全(quan)運行。

  ②. 儲(chu)罐保(bao)壓。

  ③. 管線壓力平衡。

  ④. 在(zai)管道中(zhong)閥門上(shang)、下游需要有(you)較大(da)壓降時，為減少流(liu)體(ti)對閥門的沖蝕，當(dang)經孔(kong)板節流(liu)不會產生氣相時，可在(zai)閥門上(shang)游串(chuan)聯(lian)孔(kong)板。

  ⑤. 流(liu)體(ti)需要小(xiao)流(liu)量且連續流(liu)通的(de)地(di)方，如泵的(de)沖(chong)洗管道、熱(re)備用泵的(de)旁路管道（低流(liu)量保護管道）、分析取(qu)樣管等(deng)場所(suo)。

  ⑥. 需要降壓以減少噪聲或磨損的地方(fang)，如放空系統。

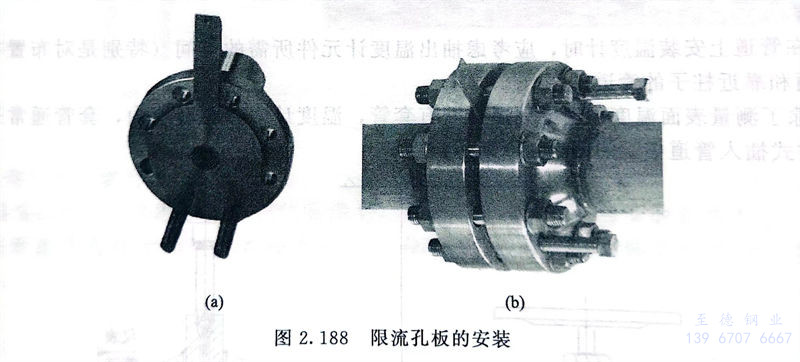

  限流孔板的(de)安(an)裝見圖 2.188

  在熱水分配站配管設計過程中，在同一個熱水分配站上的熱水伴管當量長度宜大致相等，最短熱水伴管當量長度不宜小于最長伴管當量長度的70％，否則宜設置限流孔板或截止閥(fa)以控制熱水量分配均勻。

3. 孔板流(liu)量計的布(bu)置

  節流裝置一般安裝在水平管道上，如果必須在垂直段上，則液體流向必須由下向上，氣體流向必須由上向下。節流裝置應盡量安裝在維修方便的地方，要求的直管段長度內不應有焊縫、閥門(men)、管件支管和大小頭等。
