一、疏水閥前異徑管(guan)的配管(guan)設(she)計

  ①. 同心(xin)為(wei)同一中(zhong)心(xin)軸(zhou)的(de)位(wei)置(zhi)(zhi)，偏心(xin)為(wei)小(xiao)頭(tou)的(de)中(zhong)心(xin)軸(zhou)位(wei)置(zhi)(zhi)大頭(tou)為(wei)偏離小(xiao)頭(tou)中(zhong)心(xin)軸(zhou)。

  ②. 當(dang)大小頭布置在(zai)疏水閥(fa)前的立管上時，用同(tong)心的，防止阻力大。

  ③. 當(dang)大小(xiao)頭布(bu)置在(zai)疏水閥前(qian)的(de)水平管上時，用底平偏(pian)心的(de)，防止同心的(de)造成積(ji)液。

二、泵入口前(qian)異徑管的配管設(she)計

  ①. 對于水平吸入的離心泵，當進口管有變徑時，偏心異(yi)徑管與泵的進口間宜設置一段直管段。當管道從下向上進泵時，應采用頂平安裝；當管道從上向下進泵時，宜采用頂平安裝，并在低點設置放凈。但輸送含有固體介質或漿液時，水平管段上偏心異徑管應底平安裝。

  ②. GB50316《工(gong)業金屬管(guan)道(dao)設計規(gui)范(fan)》、API RP686《機械裝置(zhi)(zhi)和裝置(zhi)(zhi)設計的推薦實(shi)施規(gui)程》規(gui)定：離心泵(beng)入口(kou)處(chu)水平(ping)的偏心異徑(jing)管(guan)一般采用(yong)(yong)頂平(ping)布置(zhi)(zhi)，但在異徑(jing)管(guan)與(yu)向(xiang)上彎的彎頭(tou)直接連接的情況(kuang)下，可采用(yong)(yong)底(di)平(ping)布置(zhi)(zhi)。異徑(jing)管(guan)應(ying)靠近泵(beng)入口(kou)。

三、其他位置異徑管的配管設計

  ①. 管廊上水平(ping)管道(dao)變徑連接，如無特殊(shu)要求，一般應選(xuan)用底平(ping)偏心異徑管。

  ②. 垂直(zhi)管上宜選用同心異徑管。

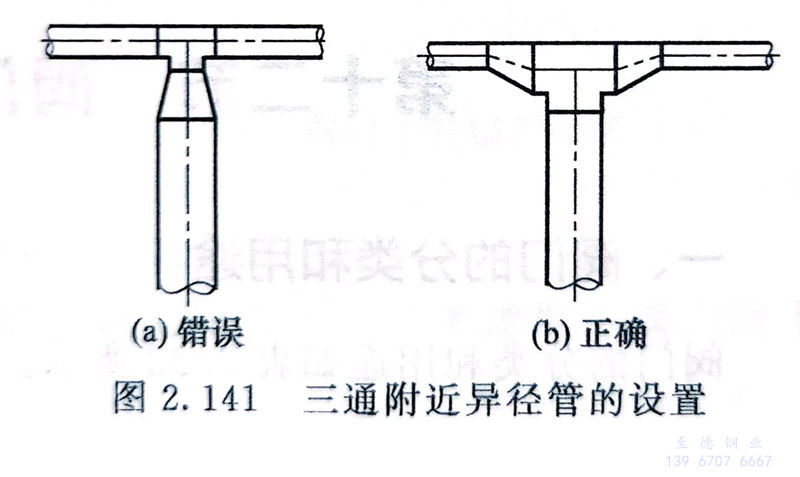

  ③. 在三(san)(san)通附近(jin)設(she)置(zhi)(zhi)異(yi)徑管(guan)時，對(dui)于(yu)匯(hui)流(liu)(liu)三(san)(san)通，異(yi)徑管(guan)應布(bu)置(zhi)(zhi)在匯(hui)流(liu)(liu)前的管(guan)道上；對(dui)于(yu)分(fen)流(liu)(liu)三(san)(san)通，異(yi)徑管(guan)應布(bu)置(zhi)(zhi)在分(fen)流(liu)(liu)后的管(guan)道上，見圖2.141。

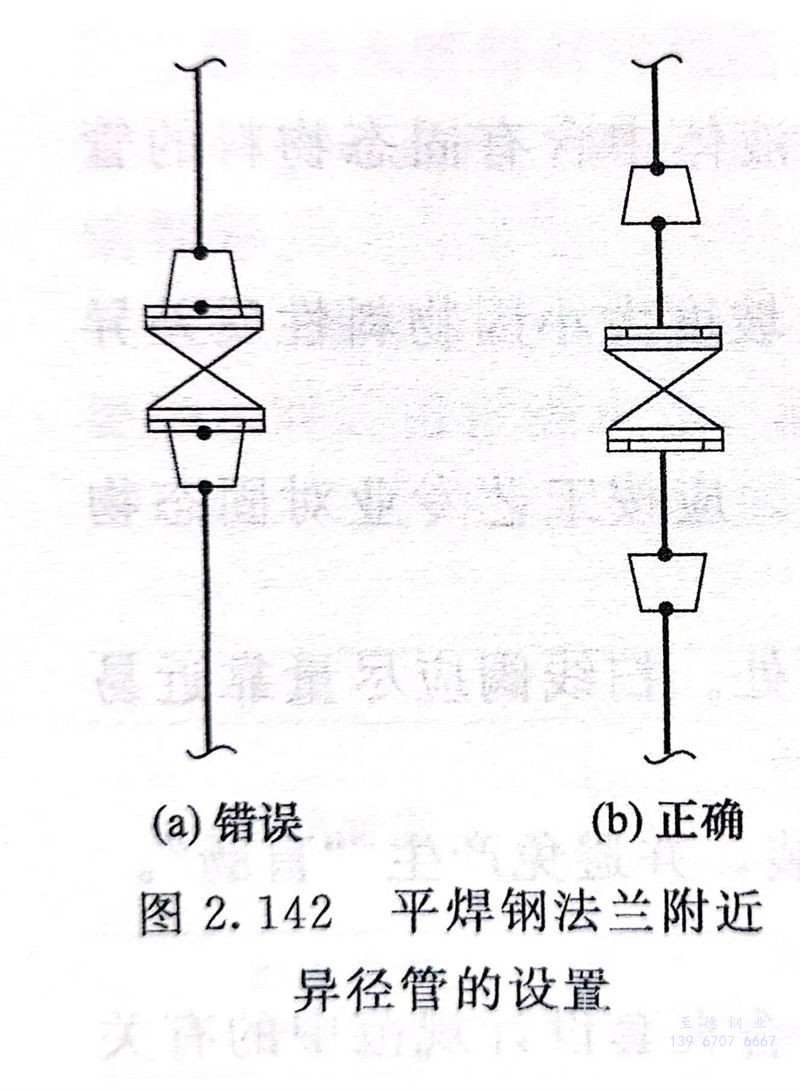

  ④. 平焊鋼法蘭不能直接與無縫大小頭焊接，必須有一直管段，見圖2.142。

四、調節閥兩側管道上的異徑管的配管設(she)計

  ①. 調(diao)(diao)節閥(fa)兩側管(guan)道上的異徑管(guan)應緊靠調(diao)(diao)節閥(fa)。

  ②. 調節(jie)閥兩側管道上的異徑管宜采用底(di)平布置。
