一、材料設計過(guo)程的(de)計算機應用

  有(you)的(de)(de)(de)(de)工程公司把實(shi)際(ji)做過的(de)(de)(de)(de)工程項目(mu)的(de)(de)(de)(de)管(guan)道(dao)材料(liao)(liao)等(deng)(deng)級收集、歸(gui)納起來，用(yong)計算機編制了材料(liao)(liao)選(xuan)(xuan)(xuan)用(yong)等(deng)(deng)級庫(ku)，只要輸入或者選(xuan)(xuan)(xuan)擇(ze)管(guan)道(dao)材料(liao)(liao)選(xuan)(xuan)(xuan)用(yong)的(de)(de)(de)(de)工況等(deng)(deng)條件，就會自動列(lie)出一系(xi)列(lie)可以采用(yong)的(de)(de)(de)(de)材料(liao)(liao)和相(xiang)應(ying)的(de)(de)(de)(de)描(miao)述，以及其他必要的(de)(de)(de)(de)有(you)用(yong)信息。在壓力(li)管(guan)道(dao)材料(liao)(liao)的(de)(de)(de)(de)選(xuan)(xuan)(xuan)擇(ze)上(shang)，會方便很(hen)多(duo)。

  使用(yong)(yong)PDS、PDMS或AutoPlant等三維模型(xing)軟件進(jin)行壓力(li)管(guan)道設(she)計時，需(xu)要管(guan)道材(cai)料(liao)(liao)(liao)工程(cheng)師(shi)使用(yong)(yong)軟件的材(cai)料(liao)(liao)(liao)等級庫建(jian)立(li)模塊(kuai)程(cheng)序，完成項目的三維模型(xing)數(shu)據庫加載工作。使用(yong)(yong)這些軟件的自動生成材(cai)料(liao)(liao)(liao)報表模塊(kuai)，可(ke)以快(kuai)速得到各種壓力(li)管(guan)道材(cai)料(liao)(liao)(liao)統計報表。

二、管道材料統(tong)計中Excel的使(shi)用

  Excel中(zhong)的(de)很(hen)多功能對壓力管道(dao)材料設(she)計工作效率的(de)提高具(ju)有很(hen)大的(de)作用(yong)。例如，求和、拖拽拷(kao)貝、排序、分列、篩選、函(han)數、公式計算等(deng)常用(yong)的(de)功能。下面僅介紹(shao)Excel“數據(ju)透視(shi)表”功能在管道(dao)材料統計 ［Piping Material Take-off（MTO）］時的(de)應用(yong)。

  大、中型(xing)項目的材料(liao)(liao)統(tong)計可以憑借PDS、PDMS或(huo)AutoPlant等壓(ya)力管道設計軟(ruan)件建立壓(ya)力管道三(san)維(wei)模型(xing)，然后，自動、快速(su)生(sheng)成各種壓(ya)力管道材料(liao)(liao)數據(ju)報告。小型(xing)項目的管線只(zhi)有(you)很少的管線，如只(zhi)有(you)200多(duo)根管線，如果(guo)使用PDS、PDMS或(huo)AutoPlant等軟(ruan)件，則需(xu)要做(zuo)很多(duo)的前(qian)期(qi)準(zhun)備工作，如大型(xing)軟(ruan)件的材料(liao)(liao)等級數據(ju)庫的搭建，建立三(san)維(wei)管道模型(xing)等工作。一些(xie)小型(xing)項目，可以使用 Office中 Excel的“數據(ju)透視表”功能(neng)，快速(su)匯(hui)總(zong)管道材料(liao)(liao)，制作管道綜合材料(liao)(liao)表。

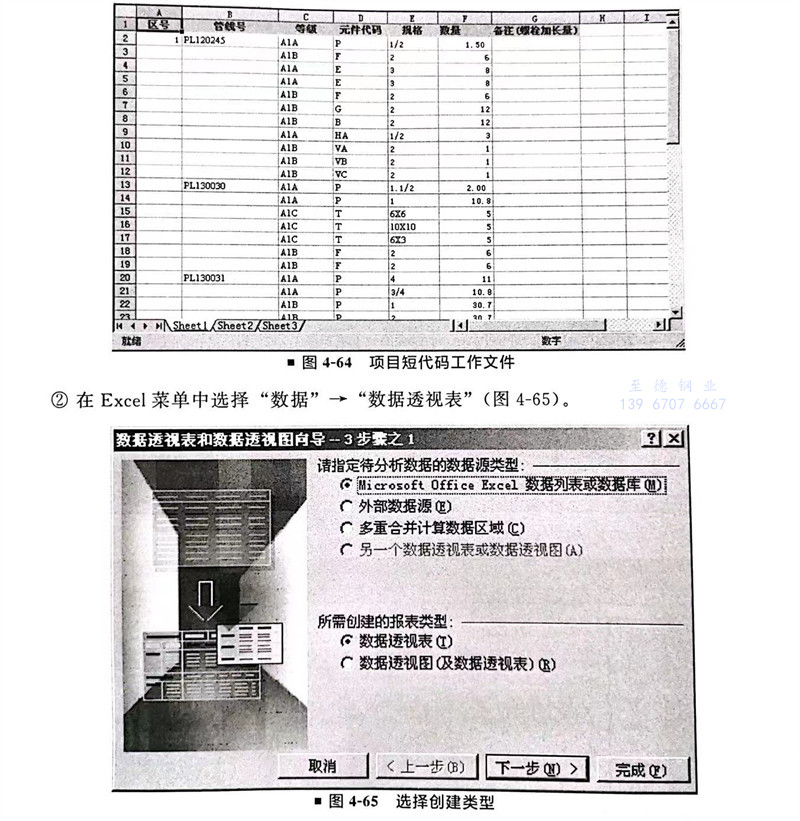

  ①. 根據管(guan)(guan)道布置圖(tu)，使用(yong)(yong)元(yuan)件代(dai)(dai)(dai)碼（為了方(fang)便，使用(yong)(yong)英文字母代(dai)(dai)(dai)表(biao)(biao)各種管(guan)(guan)材(cai)(cai)，如管(guan)(guan)子可(ke)(ke)用(yong)(yong)P代(dai)(dai)(dai)表(biao)(biao)；90°彎頭可(ke)(ke)用(yong)(yong)E代(dai)(dai)(dai)表(biao)(biao)；法蘭可(ke)(ke)用(yong)(yong)F代(dai)(dai)(dai)表(biao)(biao)；墊片可(ke)(ke)用(yong)(yong)G代(dai)(dai)(dai)表(biao)(biao)；螺栓(shuan)可(ke)(ke)用(yong)(yong)B代(dai)(dai)(dai)表(biao)(biao)；閘閥可(ke)(ke)用(yong)(yong)VA代(dai)(dai)(dai)表(biao)(biao)；截(jie)止閥可(ke)(ke)用(yong)(yong)VB代(dai)(dai)(dai)表(biao)(biao)等(deng)）記錄下相應的等(deng)級(ji)、尺寸、數(shu)量（相同(tong)的管(guan)(guan)材(cai)(cai)數(shu)量不用(yong)(yong)相加，最后(hou)計(ji)算機統一分門(men)別類匯總），得出下面的表(biao)(biao)格(ge)（圖(tu)4-64）：“項目短代(dai)(dai)(dai)碼工作文件”（是由管(guan)(guan)道設(she)計(ji)人員依據管(guan)(guan)道布置圖(tu)數(shu)出來的）。

 ②. 在Excel菜單中選(xuan)擇“數據”→“數據透視表”（圖4-65）。

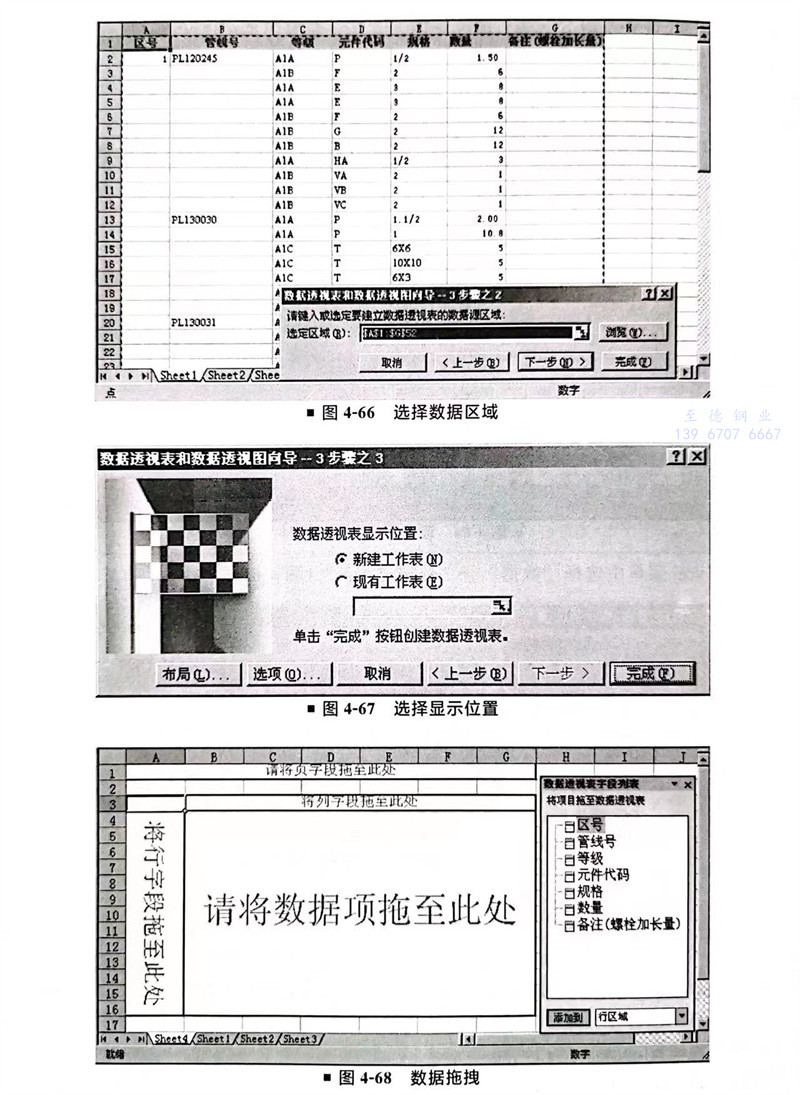

    點擊(ji)“下一步”（圖4-66）。

    點擊“下一(yi)步”（圖4-67）。

    點擊“完成”（圖4-68）。

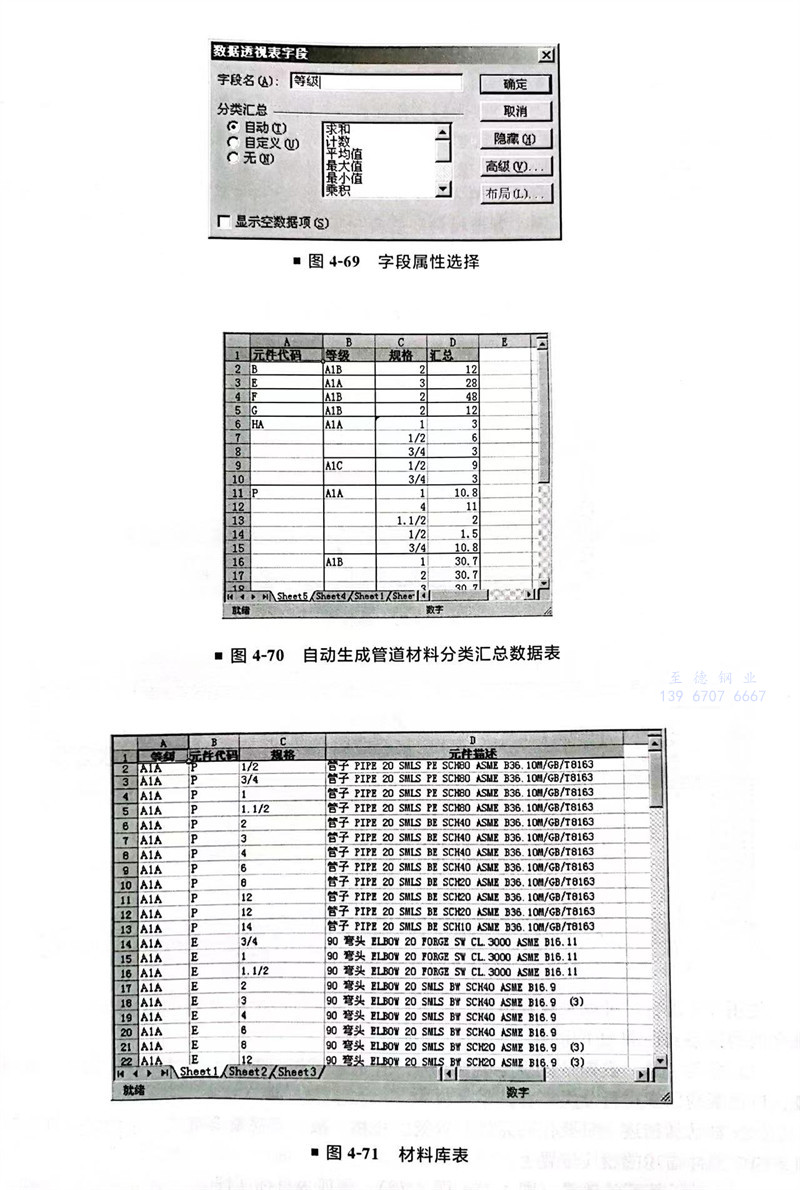

  ③. 根據管(guan)道綜合(he)材料(liao)表匯總的要求，用(yong)鼠標依次將(jiang)“元件代碼、等級(ji)、規格”拖入“將(jiang)行字段(duan)拖至(zhi)此處”，每(mei)拖一個字段(duan)，雙擊字段(duan)，會彈出(chu)圖4-69所(suo)示的對話框。

    點中“求和(he)”，點“確定”。

  ④. 把“數(shu)量(liang)”拖至“請將數(shu)據項拖至此處”。

    把(ba)寫著“求和”“匯(hui)總”的(de)沒有(you)用處的(de)匯(hui)總項(xiang)，點(dian)鼠標右鍵設置為(wei)隱藏。

  ⑤. 把表格(ge)(ge)全選中，拷貝到新的表格(ge)(ge)中，使用Excel“編輯”→“選擇性粘貼”，把寫著(zhu)（空白）”的項，用“替(ti)換(huan)”功能，替(ti)換(huan)為空格(ge)(ge)，就得出了管道材料數量匯總表（圖4-70）。

  ⑥. 把短代(dai)碼(ma)轉化為代(dai)表(biao)(biao)的(de)管(guan)(guan)道材料的(de)相應名稱；根據等(deng)級(ji)、尺寸在管(guan)(guan)道等(deng)級(ji)表(biao)(biao)（圖-71）中的(de)相應描述，拷貝到綜合材料表(biao)(biao)中，就(jiu)完成了管(guan)(guan)道綜合材料表(biao)(biao)的(de)制(zhi)作。

三、用(yong)計算機編程自動獲取材料匯總報(bao)告

  對于上面(mian)提出的小(xiao)型(xing)工程項目，可以使用VB語(yu)言編程，實(shi)現在短代碼工作文件上，自(zi)動添加管(guan)道(dao)材料描述和匯總管(guan)道(dao)材料。

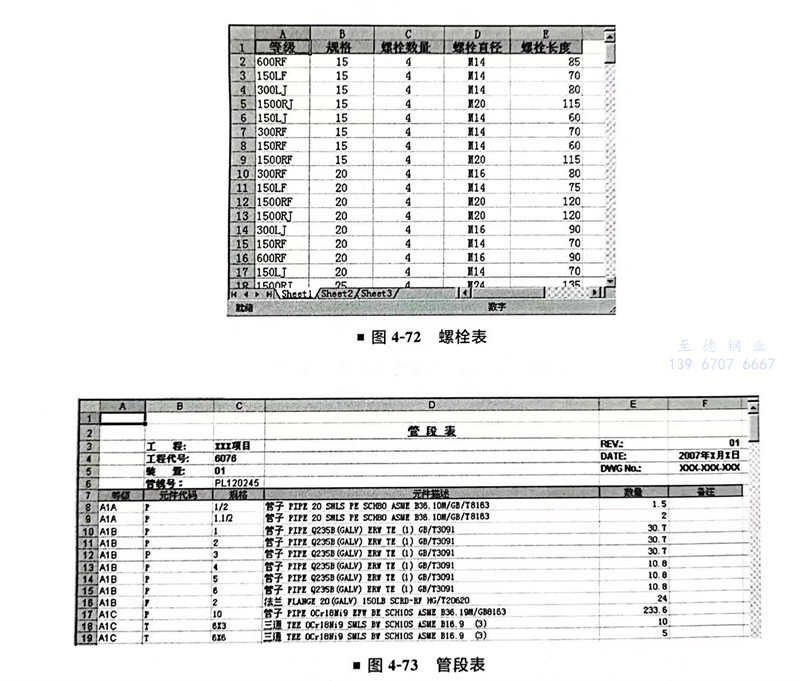

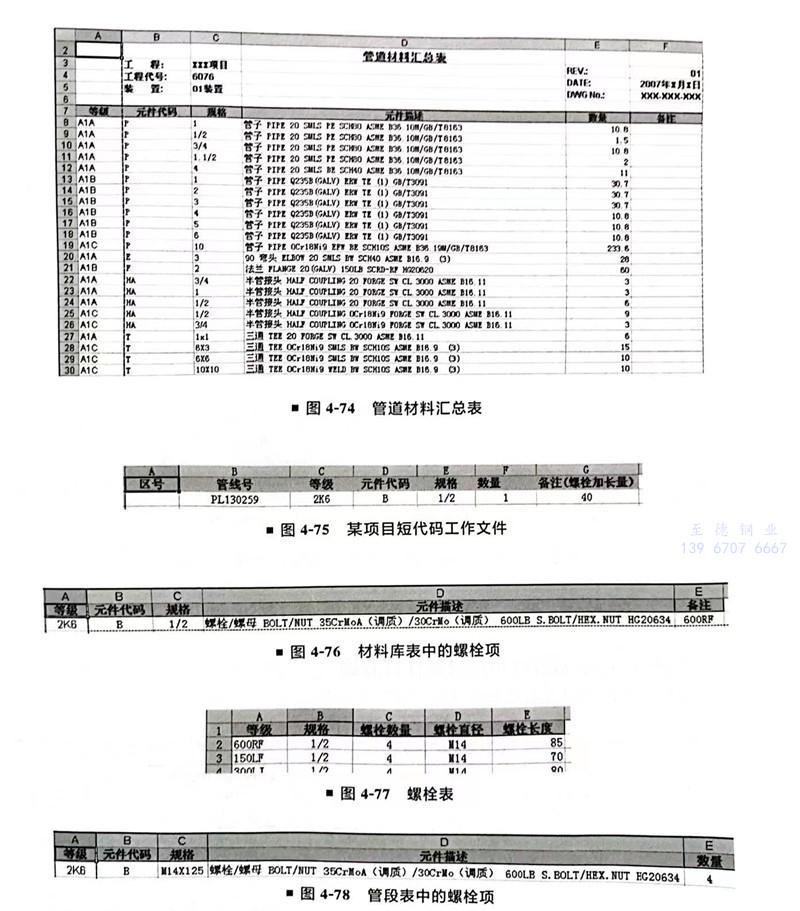

  從(cong)管(guan)道(dao)(dao)(dao)平(ping)面布置(zhi)圖(tu)(tu)(tu)(tu)得到“項目短代碼工作文(wen)件(jian)”（簡稱“表(biao)(biao)(biao)(biao)一”，圖(tu)(tu)(tu)(tu)4-64），利用項目的“管(guan)道(dao)(dao)(dao)材(cai)料(liao)(liao)(liao)(liao)等級(ji)表(biao)(biao)(biao)(biao)”得出的“材(cai)料(liao)(liao)(liao)(liao)庫表(biao)(biao)(biao)(biao)”（簡稱“表(biao)(biao)(biao)(biao)二”，圖(tu)(tu)(tu)(tu)4-71）、“螺栓表(biao)(biao)(biao)(biao)”（簡稱“表(biao)(biao)(biao)(biao)三”，圖(tu)(tu)(tu)(tu)4-72），通過編制(zhi)程序，實(shi)現管(guan)道(dao)(dao)(dao)描述(shu)的快速、自(zi)動加載，最(zui)終實(shi)現標準格式、帶有材(cai)料(liao)(liao)(liao)(liao)描述(shu)的“管(guan)段表(biao)(biao)(biao)(biao)”（簡稱“表(biao)(biao)(biao)(biao)四”，圖(tu)(tu)(tu)(tu)4-73）（每(mei)根管(guan)線的材(cai)料(liao)(liao)(liao)(liao)匯總(zong)表(biao)(biao)(biao)(biao)，與每(mei)根管(guan)線的徒手繪制(zhi)詳圖(tu)(tu)(tu)(tu)配合(he)，組成軸測圖(tu)(tu)(tu)(tu)）和“管(guan)道(dao)(dao)(dao)材(cai)料(liao)(liao)(liao)(liao)匯總(zong)表(biao)(biao)(biao)(biao)”（簡稱“表(biao)(biao)(biao)(biao)五”，圖(tu)(tu)(tu)(tu)4-74）（分區或者整個項目的管(guan)道(dao)(dao)(dao)材(cai)料(liao)(liao)(liao)(liao)匯總(zong)表(biao)(biao)(biao)(biao)）。

 使用VB語言，可以(yi)實現利用表(biao)(biao)二(er)和表(biao)(biao)三，續(xu)表(biao)(biao)一自動(dong)生成表(biao)(biao)四和表(biao)(biao)五的目標(biao)文件。各表(biao)(biao)之間的關系(xi)和原理如下所述。

（1）分類(lei)匯總(zong)(zong) 表四是把(ba)表一中管線號一樣的匯總(zong)(zong)到一頁，匯總(zong)(zong)時，按照元件代(dai)碼、等(deng)級、口徑制約(yue)因素進行分類(lei)匯總(zong)(zong)。

（2）自(zi)動(dong)加描述(shu) 只要代碼元(yuan)件、等級(ji)、規格一致，程序就會把表二(er)中(zhong)的描述(shu)自(zi)動(dong)拷貝到表四中(zhong)元(yuan)件描述(shu)的相應位(wei)置上。

（3）自(zi)動計(ji)算(suan)螺栓數量(liang)（圖4-75～圖4-78）表四為目標文件。

  ①. 表(biao)一中“等(deng)級”“元(yuan)件(jian)代(dai)碼(ma)”與(yu)“規(gui)格(ge)”和(he)表(biao)二中照應，程(cheng)序會把“元(yuan)件(jian)描述”的內(nei)容自(zi)動拷(kao)貝到表(biao)四。“等(deng)級”與(yu)“元(yuan)件(jian)代(dai)碼(ma)”則(ze)視情況(kuang)，可以(yi)讓程(cheng)序加(jia)載到表(biao)四，也(ye)可以(yi)不加(jia)。

  ②. 同時，表(biao)四的(de)(de)“規格”中“M14X125”內容也被程序(xu)加載(zai)。“M14”是由表(biao)一中的(de)(de)“等(deng)級”與(yu)“規格”和表(biao)三(san)中的(de)(de)“等(deng)級”與(yu)“規格”照(zhao)應，從表(biao)三(san)拷貝出(chu)的(de)(de)“螺栓直徑”。“125”是由表(biao)三(san)“螺栓長度”中的(de)(de)“85”，加上表(biao)一“備注(zhu)（螺栓加長量）”中的(de)(de)“40”，即 85+40=125。

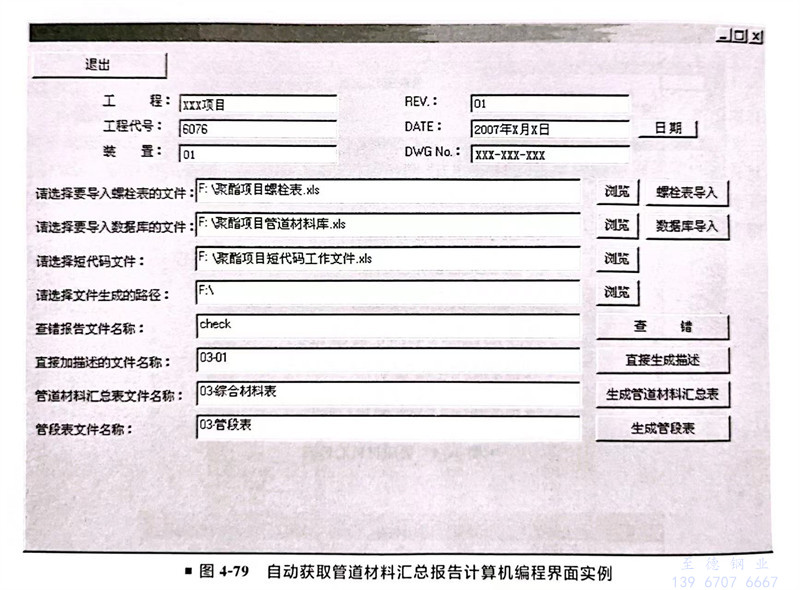

  圖4-79是使用編程語言，按照上(shang)面介紹的條件關系編寫(xie)出的一個程序的界面。
