旋塞閥(Plug Vallug Valve)ve)是一種結構比較簡單的閥門,其啟閉件制成柱塞狀,通過旋轉90°使閥塞的接口與閥體接口相合或分開。旋塞閥主要由閥體、塞子、填料壓蓋組成(圖4-46)。

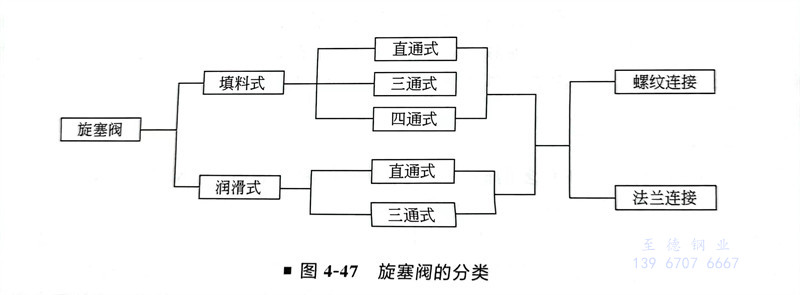

1. 旋(xuan)塞閥的(de)分類
填料式旋塞閥用于(yu)表面(mian)張力和黏性(xing)較(jiao)高的(de)液(ye)體時,密封效果較(jiao)好。
潤滑式旋塞閥的(de)特點是密(mi)封性能可(ke)靠(kao)、啟閉省力。適用(yong)于(yu)壓力較高的(de)介質,但使(shi)用(yong)溫度(du)受潤滑脂限制,由(you)于(yu)潤滑脂污染輸(shu)送介質,不(bu)得用(yong)于(yu)高純(chun)物質的(de)管道(dao)。
2. 旋塞閥的結構特點及(ji)選用
①. 旋塞閥流體(ti)直流通過(guo),阻力(li)降小、啟閉(bi)方(fang)便、迅速(su)。
②. 旋塞(sai)閥在管道中主(zhu)要(yao)用于切(qie)斷、分配和(he)改變介(jie)質流動方向。它易于適應多(duo)通道結構(gou),以(yi)(yi)至一(yi)個閥可(ke)以(yi)(yi)獲得兩個、三個、甚(shen)至四個不同的流道,這樣(yang)可(ke)以(yi)(yi)簡化管道系(xi)統的設(she)計,減少閥門用量(liang)以(yi)(yi)及(ji)設(she)備中需要(yao)的一(yi)些連接配件。
③. 旋塞閥是歷史上最早被人們采用(yong)的(de)閥件。由于結構簡單,開閉(bi)迅速(塞子(zi)旋轉1/4圈(quan)就能完成開閉(bi)動作),操作方便,流體(ti)阻(zu)力小,至今仍被廣(guang)泛使用(yong)。目前(qian)主要用(yong)于低(di)壓、小口徑(jing)和(he)介質溫度(du)不高的(de)情況(kuang)下。
④. 根據(ju)旋塞(sai)閥的結構特(te)點(dian)和設計上(shang)所(suo)能達到的功能,可以按下列原(yuan)則選用。
a. 用于(yu)分配介質和(he)改變介質流動方(fang)向,其工作溫(wen)度不(bu)高于(yu)300℃,公(gong)稱(cheng)壓力(li)PN≤1.6MPa、公(gong)稱(cheng)通徑不(bu)大于(yu)300mm,建議選用多通路(lu)旋(xuan)塞(sai)閥。
b. 牛奶、果汁、啤(pi)酒等食品企業(ye)及制藥廠等的設備和(he)管道上,建議選用(yong)奧(ao)氏(shi)體不(bu)銹鋼(gang)制的緊定式圓錐形旋塞閥。
c. 油田(tian)開采(cai)、天(tian)然氣(qi)田(tian)開采(cai)、管道輸送的支管、精煉和(he)清潔(jie)設(she)備(bei)中,公稱(cheng)壓(ya)力級不大于(yu)Class300、公稱(cheng)通徑(jing)不大于(yu)300mm,建議選(xuan)用(yong)油封(feng)式(shi)圓錐(zhui)形旋塞閥。
d. 油田(tian)開采、天然(ran)氣開采、管(guan)道輸送的支(zhi)管(guan)、精煉和清潔設備(bei)中,公(gong)稱壓力級(ji)不(bu)大于Class2500、公(gong)稱通徑不(bu)大于900mm、工作溫(wen)度不(bu)高于340℃,建(jian)議選(xuan)用(yong)油封式圓(yuan)錐形旋塞閥。
e. 在(zai)大型化學工業中(zhong),含有腐蝕性(xing)介質(zhi)的管道和設(she)備中(zhong),要求開(kai)啟或關閉速度較快的場合,對于以硝酸為基(ji)的介質(zhi)可(ke)(ke)選用(yong)聚(ju)四(si)氟(fu)乙(yi)烯套(tao)筒密封(feng)圓(yuan)錐形旋塞(sai)閥;對于以醋酸為基(ji)的介質(zhi),可(ke)(ke)選用(yong)Cr18Ni12Mo2Ti不銹鋼鑲聚(ju)四(si)氟(fu)乙(yi)烯套(tao)筒密封(feng)圓(yuan)錐形旋塞(sai)閥。
f. 在煤氣、天然氣、暖通系統的管道中和設備(bei)上,公(gong)稱(cheng)通徑不大于200mm,宜選(xuan)用填料式(shi)圓錐形旋塞閥。
