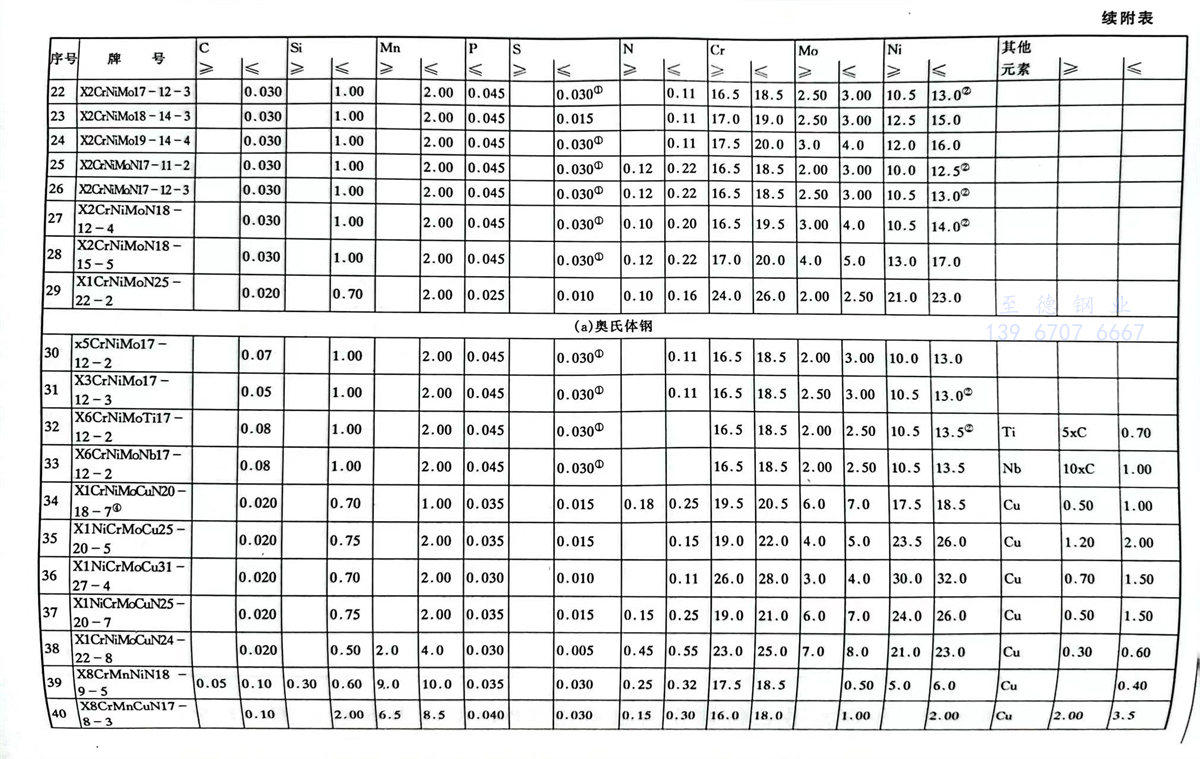

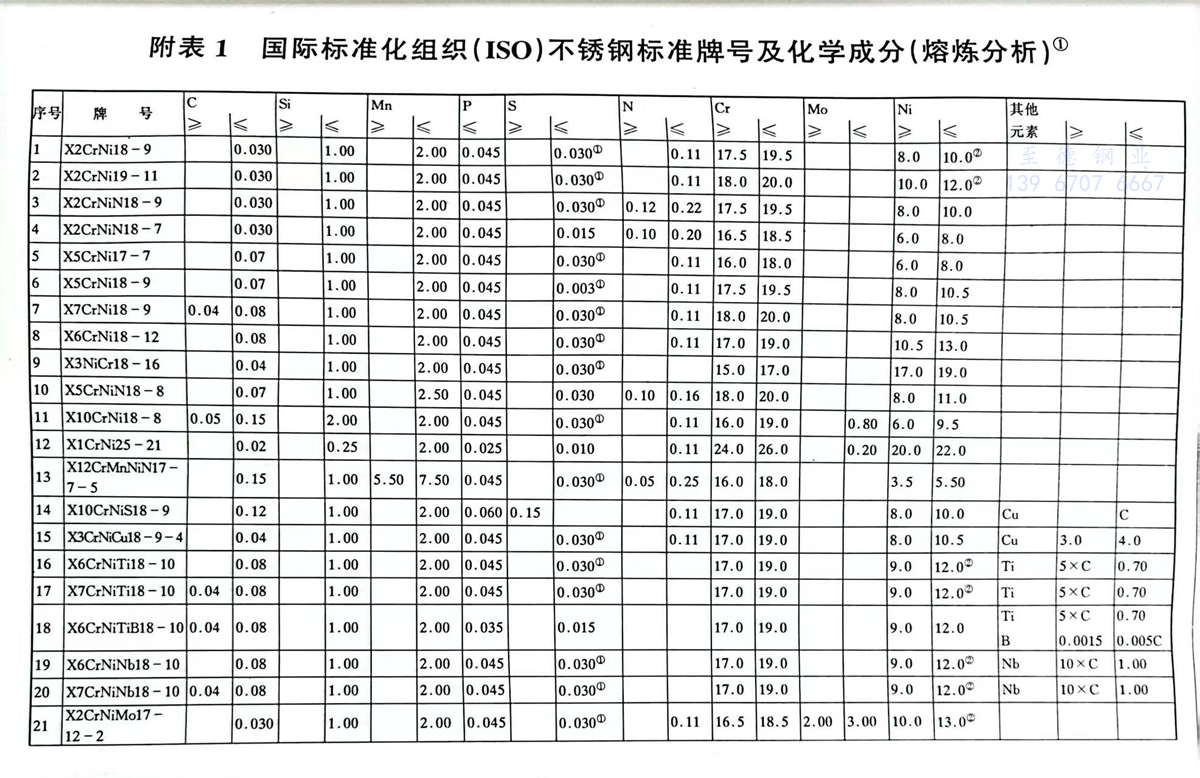

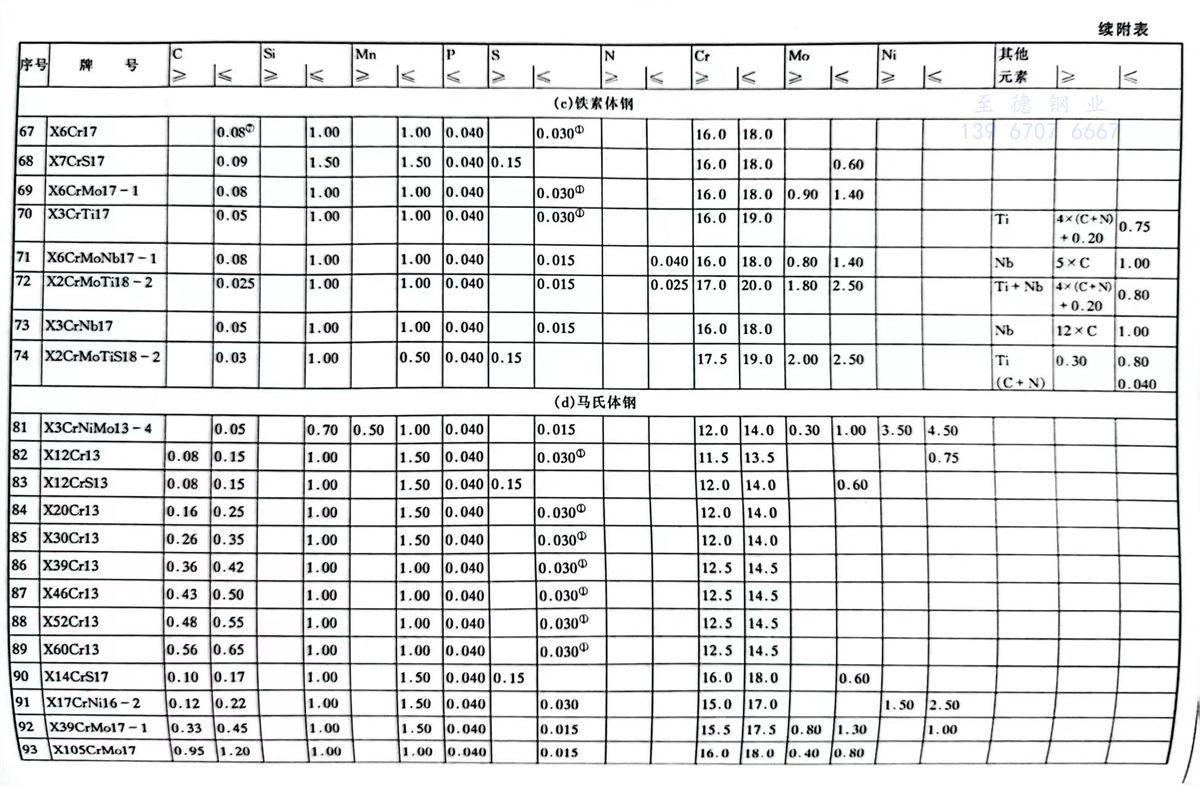

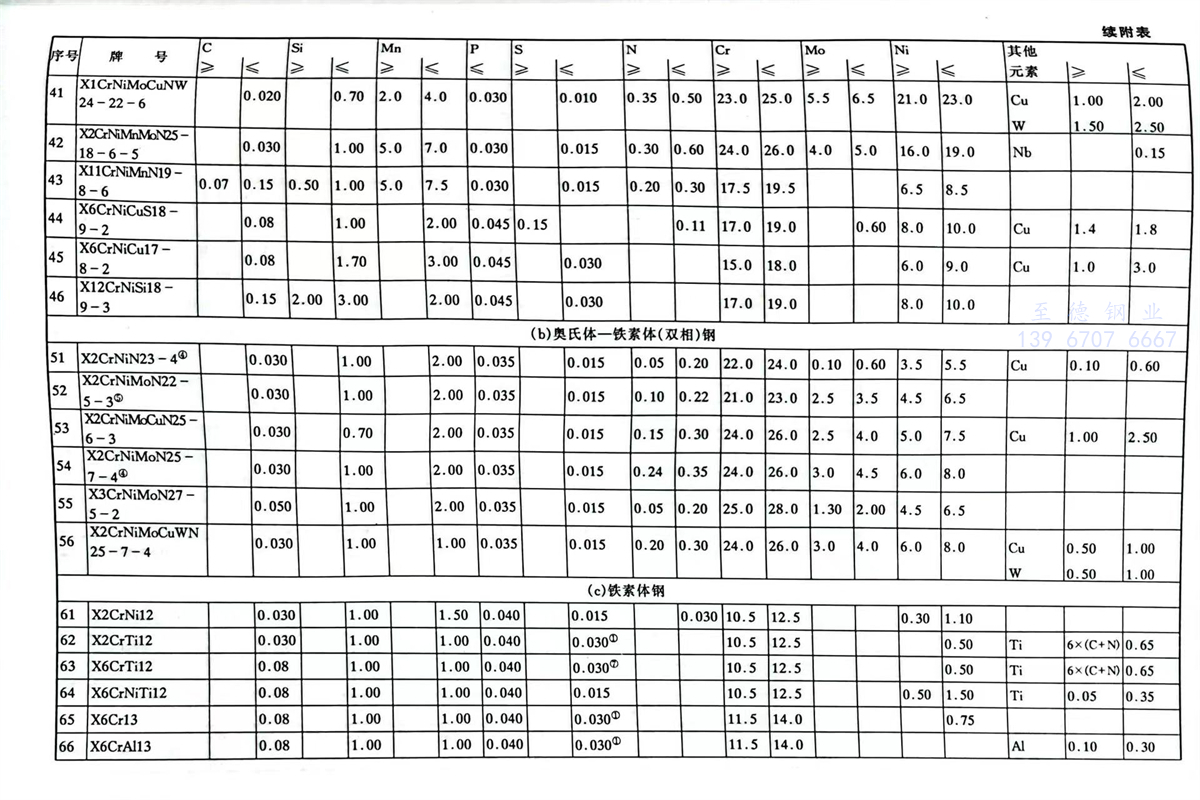

國際標準化組織（ISO）不(bu)銹鋼標(biao)準牌號及化學成分（熔煉分析）

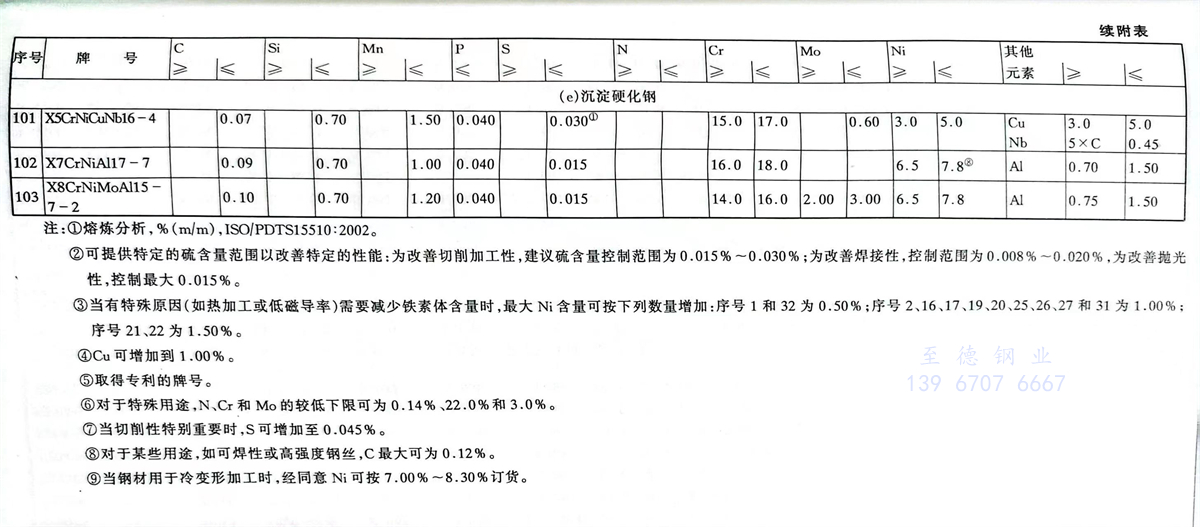

注：①. 熔煉分(fen)析，％（m/m），ISO/PDTS15510：2002。

      ②. 可提(ti)供(gong)特定的硫含(han)量(liang)(liang)范圍(wei)以改(gai)善(shan)(shan)特定的性能(neng)：為(wei)(wei)改(gai)善(shan)(shan)切削加工性，建議硫含(han)量(liang)(liang)控(kong)(kong)制(zhi)范圍(wei)為(wei)(wei)0.015％～0.030％；為(wei)(wei)改(gai)善(shan)(shan)焊(han)接(jie)性，控(kong)(kong)制(zhi)范圍(wei)為(wei)(wei)0.008％～0.020％，為(wei)(wei)改(gai)善(shan)(shan)拋光性，控(kong)(kong)制(zhi)最大0.015％。

      ③. 當有特殊原因（如熱加(jia)工或低磁導率）需(xu)要(yao)減少鐵素體(ti)含量時(shi)，最大Ni含量可(ke)按下(xia)列數量增加(jia)：序(xu)號1和32為0.50％；序(xu)號2、16、17、19、20、25、26、27和31為1.00％；序(xu)號21、22為1.50％。

      ④. Cu可(ke)增(zeng)加到1.00％。

      ⑤. 取得專利的牌號。

      ⑥. 對于特殊用途，N、Cr和Mo的(de)較(jiao)低下限(xian)可為0.14％、22.0％和3.0％。

      ⑦. 當(dang)切削性特別(bie)重要時，S可增加(jia)至0.045％。

      ⑧. 對(dui)于某些用(yong)途，如可焊性(xing)或高強(qiang)度鋼絲，C最大可為0.12％。

      ⑨. 當(dang)鋼(gang)材用于冷變形(xing)加工時(shi)，經(jing)同意Ni可(ke)按7.00％～8.30％訂貨。
