硫(liu)(liu)酸是用途(tu)廣闊的基(ji)本化(hua)工(gong)原料，廣泛應用于國民(min)經濟各部門，無論是硫(liu)(liu)酸生產還是使用硫(liu)(liu)酸作為工(gong)藝(yi)介質，只要(yao)與其接觸，就會遇到腐蝕(shi)問題。

  硫酸的腐蝕行為與酸的濃度相關，稀的和中等濃度的硫酸的氧化性較弱，屬還原性酸；高濃度硫酸則具有強烈的氧化性，屬氧化性酸。鑒于硫酸的這種特性，在不同濃度和不同溫度的硫酸中，使用不銹鋼的牌號各異。

  高(gao)濃(nong)硫(liu)酸(suan)(suan)(suan)生產(chan)中(zhong)(zhong)(zhong)，多選用(yong)(yong)鑄(zhu)鐵、磚(zhuan)等(deng)，因為不(bu)銹(xiu)鋼(gang)耐蝕性不(bu)佳。近年來，由(you)于(yu)對環(huan)境污染的嚴格控(kong)制以及為改善生產(chan)環(huan)境，在(zai)(zai)硫(liu)酸(suan)(suan)(suan)生產(chan)中(zhong)(zhong)(zhong)的鑄(zhu)鐵冷卻排管有被(bei)板式換熱器取(qu)代(dai)的趨勢。在(zai)(zai)高(gao)濃(nong)度（93%~98%)硫(liu)酸(suan)(suan)(suan)中(zhong)(zhong)(zhong)多選用(yong)(yong)高(gao)硅含鉬(mu)奧氏(shi)體不(bu)銹(xiu)鋼(gang)，如SS-920。在(zai)(zai)大于(yu)130℃,93%~98%H2SO中(zhong)(zhong)(zhong)，SS-920的腐蝕率小(xiao)于(yu)0.1mm/a,但此類鋼(gang)不(bu)耐稀(xi)硫(liu)酸(suan)(suan)(suan)和(he)中(zhong)(zhong)(zhong)等(deng)硫(liu)酸(suan)(suan)(suan)的腐蝕，在(zai)(zai)使(shi)用(yong)(yong)時(shi)應予以特別注(zhu)意。在(zai)(zai)80℃以下的濃(nong)硫(liu)酸(suan)(suan)(suan)中(zhong)(zhong)(zhong)，耐酸(suan)(suan)(suan)泵多半使(shi)用(yong)(yong)高(gao)硅鎳(nie)基合金，如IlliumG,高(gao)于(yu)此溫度時(shi)可使(shi)用(yong)(yong)1N504合金（80Ni-9.5Si-3Mo-2.5Cu-3Ti)。

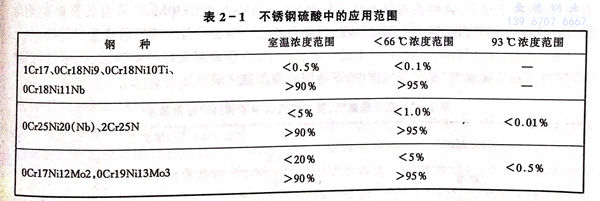

  在中等濃度硫酸中，一般的不銹鋼不具備令人滿意的耐蝕性，在80℃以下，常常使用鉬、銅復合的高性能奧氏體不銹鋼(gang)，如00Cr20Ni29Mo3Cu4Nb 和00Cr20Ni25Mo4.5Cu等。部分不銹鋼牌號在硫酸中的使用范圍見表2-1.

  在硫酸中，當含有足夠氧和氧化劑時，可擴大不銹鋼的使用范圍，如：在濃度低于65%的硫酸中，一般不能選用18-8型Cr-Ni不銹鋼，當含有≥5%HNO₃時，則可使用。在硫銨生產時，通常使用0Cr17Ni12Mo2制作結晶罐，當存在鉻鹽時，儲罐和泵亦可使用0Cr18Ni9。
