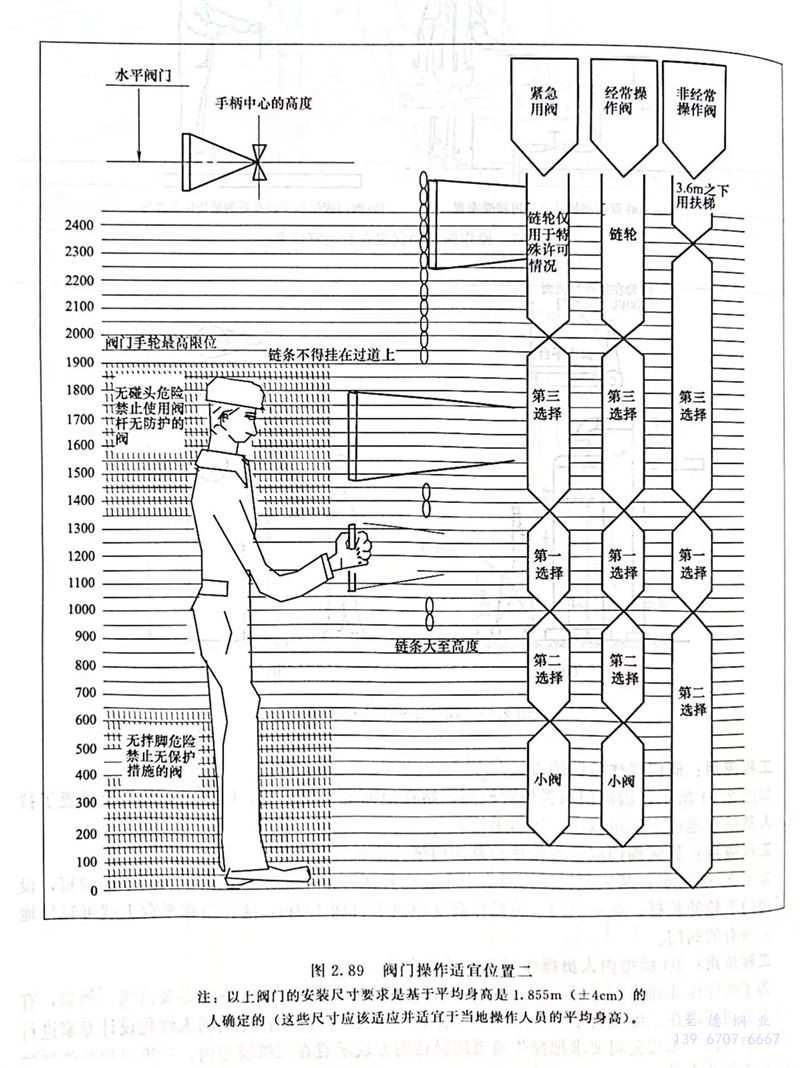

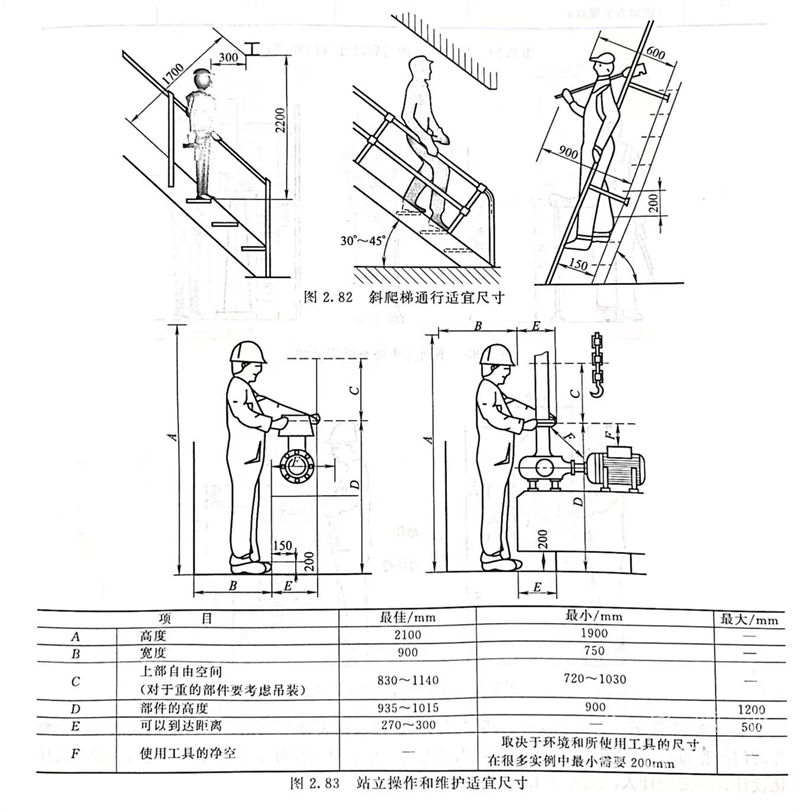

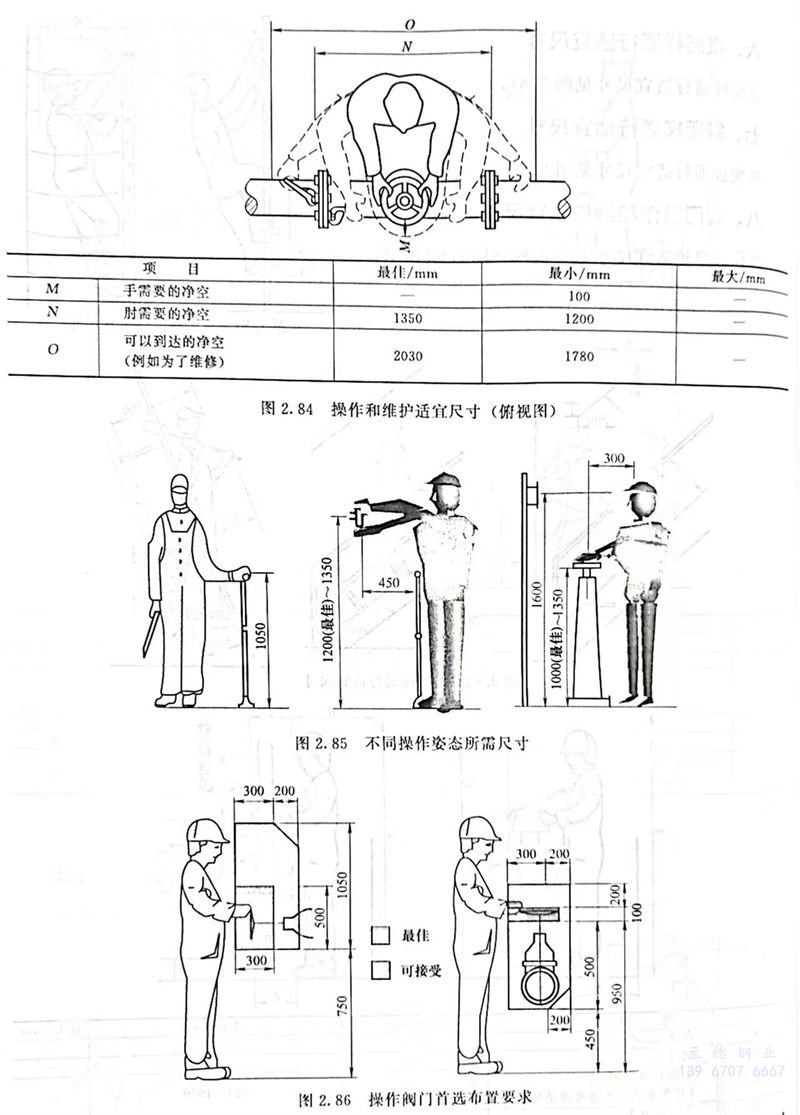

操(cao)作和(he)維(wei)護適宜尺寸見圖(tu)2.83～圖(tu)2.90所(suo)示。

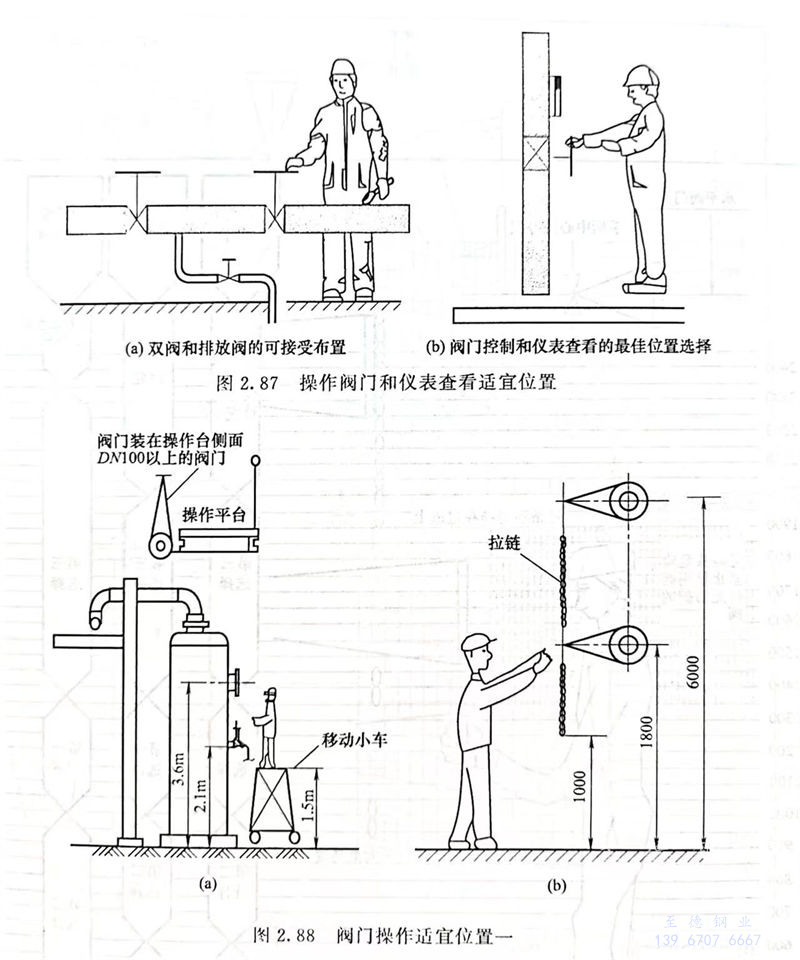

   如圖2.87所示，有的要求一邊調節閥(fa)門一邊讀取儀表計量數據，則需要把儀表讀數位置和閥門操作位置盡量接近，以方便作業人員實現操作，對于這種要求的可操作與可視位置人性化設計，需要設計人深刻理解工藝PID意圖。

工(gong)程應用(yong)：閥(fa)門操作拉鏈的設置

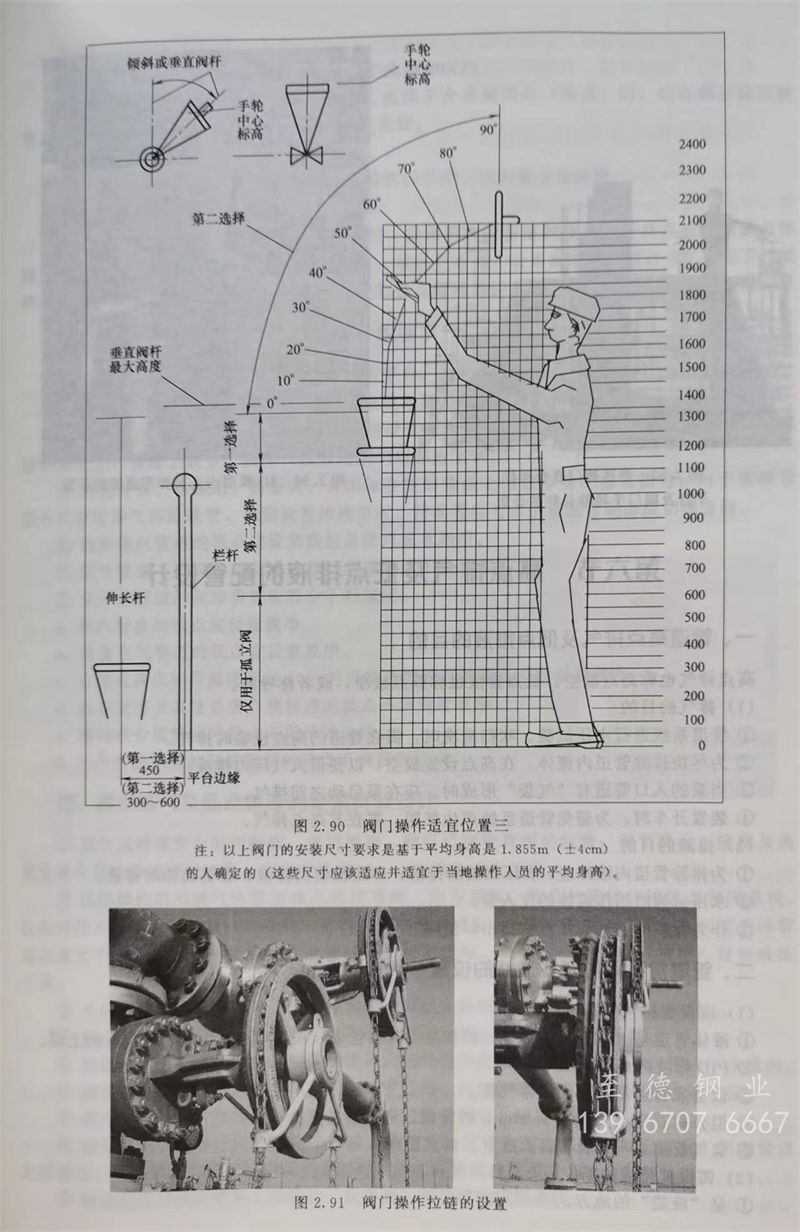

   如圖2.91所示，因閥門(men)布置(zhi)位置(zhi)較高，站在地面上(shang)(shang)操(cao)作(zuo)不到，因此，在閥門(men)上(shang)(shang)設置(zhi)了拉鏈，人員站在地面上(shang)(shang)就(jiu)可(ke)以操(cao)作(zuo)閥門(men)手輪。

工程(cheng)應用：界區(qu)閥門聯合操作平臺及閥門手輪伸長桿(gan)的設置(zhi)

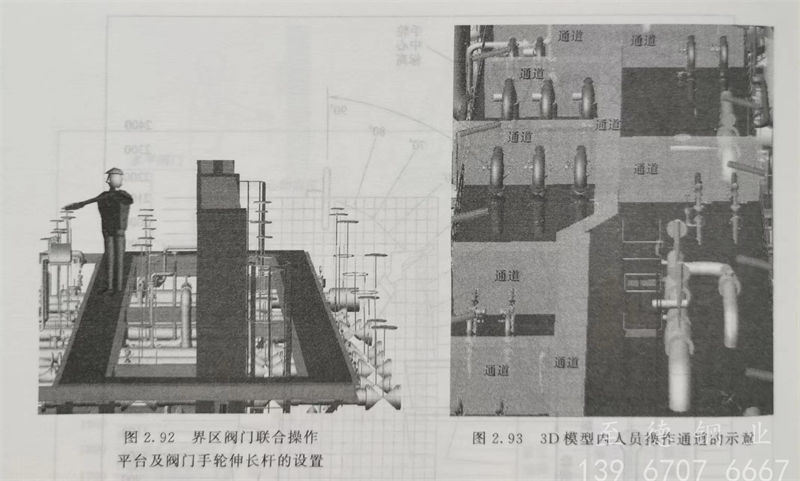

   如圖(tu)2.92所示，某裝置界區(qu)(qu)閥(fa)門(men)集中布(bu)置在界區(qu)(qu)環形平(ping)臺附近(jin)，由(you)于(yu)閥(fa)門(men)手(shou)(shou)柄較短，設計(ji)了(le)閥(fa)門(men)手(shou)(shou)輪(lun)伸長桿，統一閥(fa)門(men)手(shou)(shou)輪(lun)操作高度距離(li)平(ping)臺面1.2m，這樣站在平(ping)臺上就可(ke)輕松地操作到所有的閥(fa)門(men)。

工程應(ying)用：3D模型內人員操作通道的(de)簡(jian)化設計

為了確保作(zuo)(zuo)業通(tong)道的(de)(de)通(tong)暢，有(you)的(de)(de)工程(cheng)公司(si)在配管(guan)設(she)計(ji)(ji)時就采取了一些(xie)必要(yao)(yao)措施。例如，有(you)的(de)(de)工程(cheng)公司(si)要(yao)(yao)求(qiu)在二維(wei)(wei)(wei)配管(guan)平面圖(tu)(tu)上示意(yi)出作(zuo)(zuo)業人(ren)員通(tong)行空(kong)間(jian)，由專門的(de)(de)人(ren)性化(hua)設(she)計(ji)(ji)專家進行校核(he)。有(you)的(de)(de)國(guo)外工程(cheng)公司(si)要(yao)(yao)求(qiu)把操作(zuo)(zuo)通(tong)道用(yong)微透明(ming)方(fang)塊示意(yi)在三維(wei)(wei)(wei)模(mo)型內，三維(wei)(wei)(wei)模(mo)型軟件能(neng)夠自動檢查作(zuo)(zuo)業人(ren)員通(tong)行空(kong)間(jian)是否(fou)符合設(she)計(ji)(ji)要(yao)(yao)求(qiu)，如圖(tu)(tu)2.93所(suo)示，這種方(fang)法(fa)可以很大程(cheng)度地提高配管(guan)設(she)計(ji)(ji)工作(zuo)(zuo)效率(lv)和人(ren)性化(hua)設(she)計(ji)(ji)質量(liang)。
