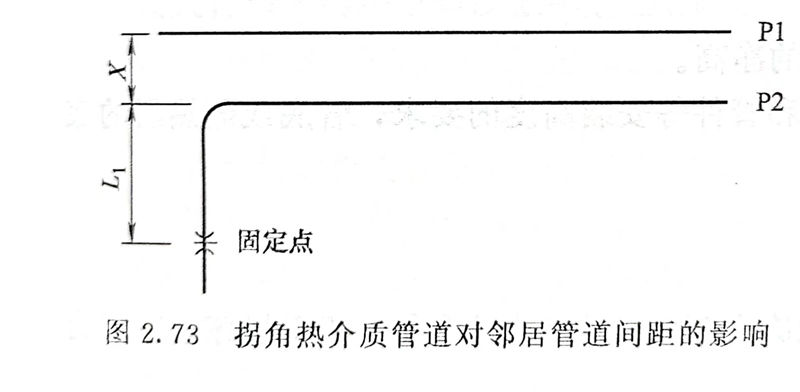

如(ru)圖2.73所示，P1管(guan)道(dao)DN300，P2管(guan)道(dao)DN400，設(she)(she)計(ji)溫度均為300℃，隔(ge)熱厚度分別為70mm和80mm；管(guan)子(zi)均為碳鋼，L1的(de)距(ju)(ju)離為8m。則兩條管(guan)線的(de)設(she)(she)計(ji)管(guan)間距(ju)(ju)X計(ji)算過程如(ru)下。

  ①. 在(zai)設計(ji)P1與P2兩(liang)條管(guan)(guan)線(xian)間距時，需(xu)要考慮(lv)P2管(guan)(guan)線(xian)L1段的熱(re)(re)膨脹(zhang)量(liang)。P2管(guan)(guan)線(xian)的熱(re)(re)膨脹(zhang)系數(shu)約1.2m1m/(m·100℃），可(ke)以(yi)估算出L1管(guan)(guan)段的熱(re)(re)膨脹(zhang)量(liang)為：29mm。

 ②.從表中查(cha)出裸管(guan)間(jian)距為420mm，需加上隔熱層厚度(du)70mm和80mm，還需加上L1管(guan)段的熱碰膨(peng)脹量29mm，則可(ke)以(yi)算(suan)出，P1與P2兩條管(guan)線(xian)間(jian)距X應該設計成20+70+80+429≈600(mm)。
