某工程(cheng)配(pei)管設(she)計(ji)(ji)時，由3D軟(ruan)(ruan)件(jian)(jian)商(shang)開發了軟(ruan)(ruan)件(jian)(jian)插件(jian)(jian)，使軟(ruan)(ruan)件(jian)(jian)內(nei)的(de)管子顯示了管道焊縫(feng)的(de)位置(zhi)，在三維軟(ruan)(ruan)件(jian)(jian)配(pei)管設(she)計(ji)(ji)模型內(nei)自(zi)動(dong)顯示了焊縫(feng)區域，軟(ruan)(ruan)件(jian)(jian)可自(zi)動(dong)檢測焊縫(feng)區域與(yu)結構、管架等(deng)設(she)施沖突(tu)的(de)位置(zhi)，實現了配(pei)管設(she)計(ji)(ji)更高效的(de)精細化(hua)、本質安全和自(zi)動(dong)化(hua)，見(jian)圖2.72。

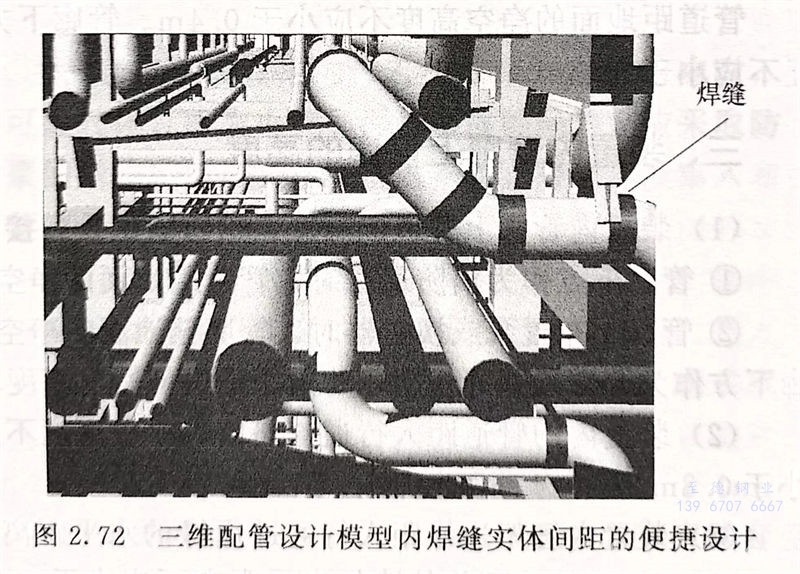

 圖2.72 三維配管設(she)(she)計(ji)(ji)模(mo)型內(nei)焊縫實體(ti)間(jian)距的便捷設(she)(she)計(ji)(ji)
